手动换挡变速箱齿轮传动结构设计

项目分类:变速器 发布时间:2021-05-11 ID:171933
  • 手动换挡变速箱齿轮传动结构设计
  • 手动换挡变速箱齿轮传动结构设计
  • 手动换挡变速箱齿轮传动结构设计
  • 手动换挡变速箱齿轮传动结构设计
  • 手动换挡变速箱齿轮传动结构设计
  • 手动换挡变速箱齿轮传动结构设计

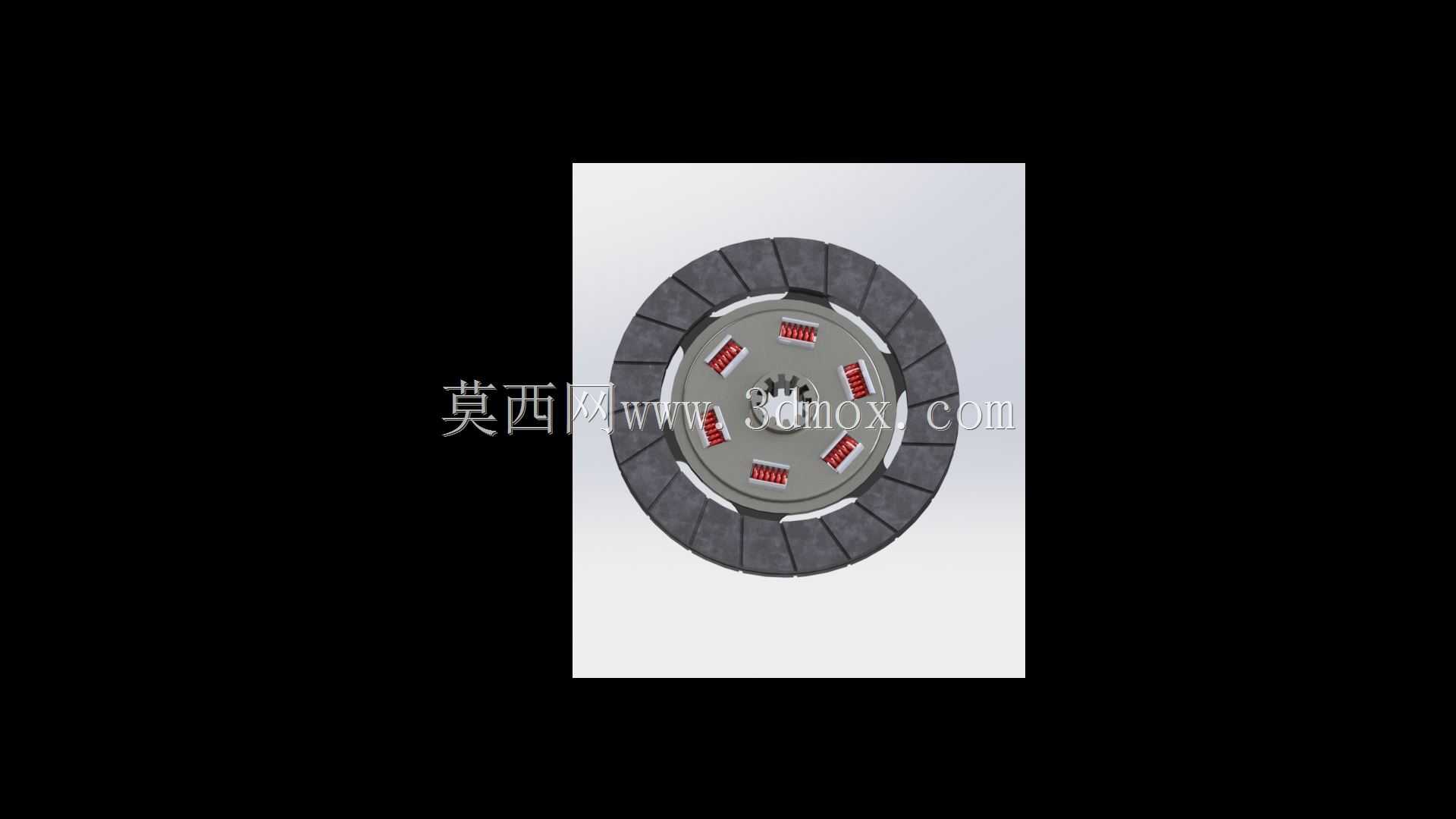

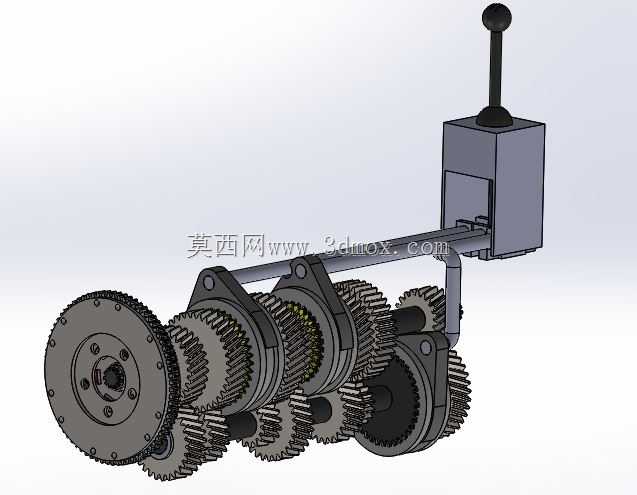

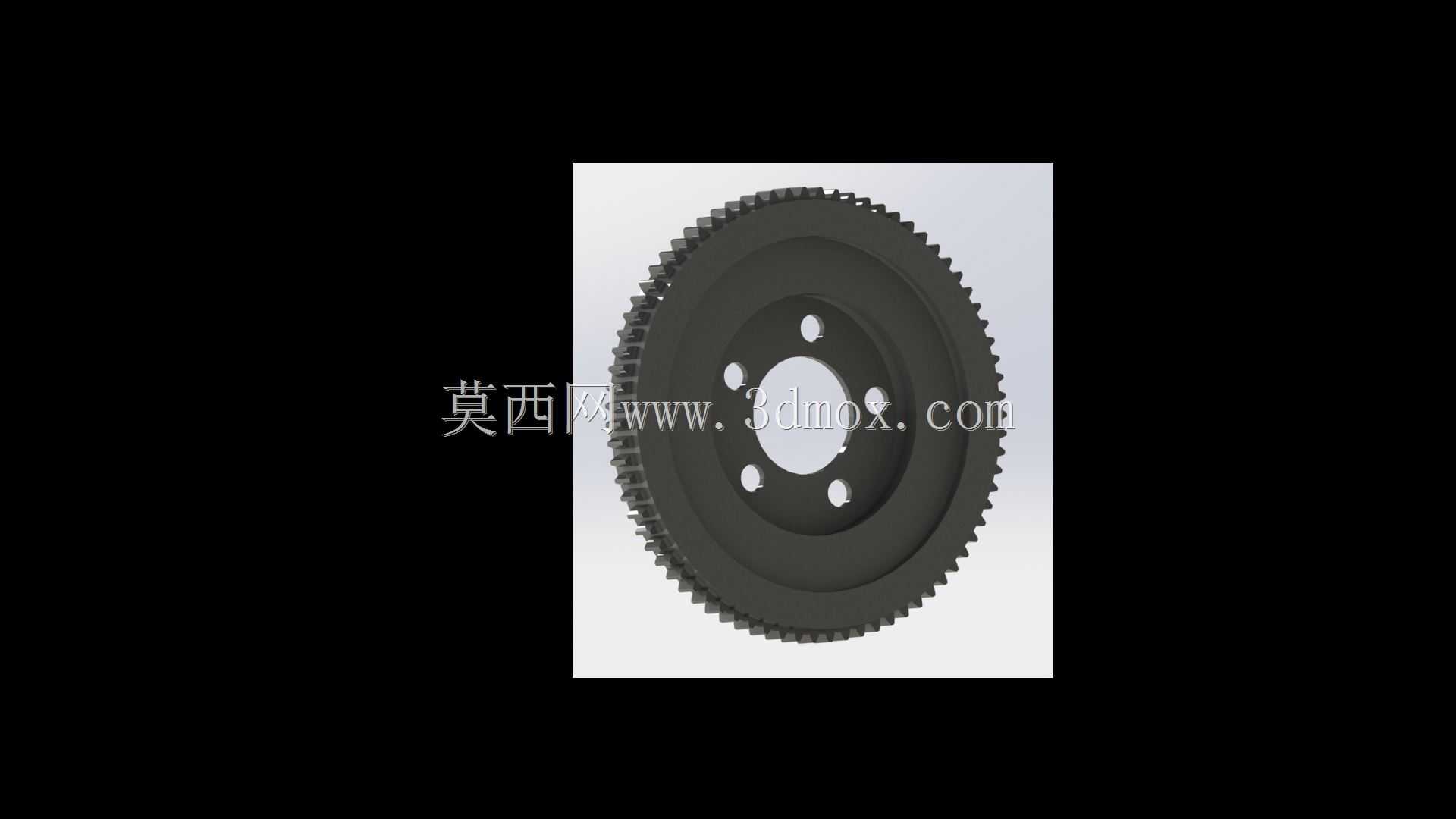

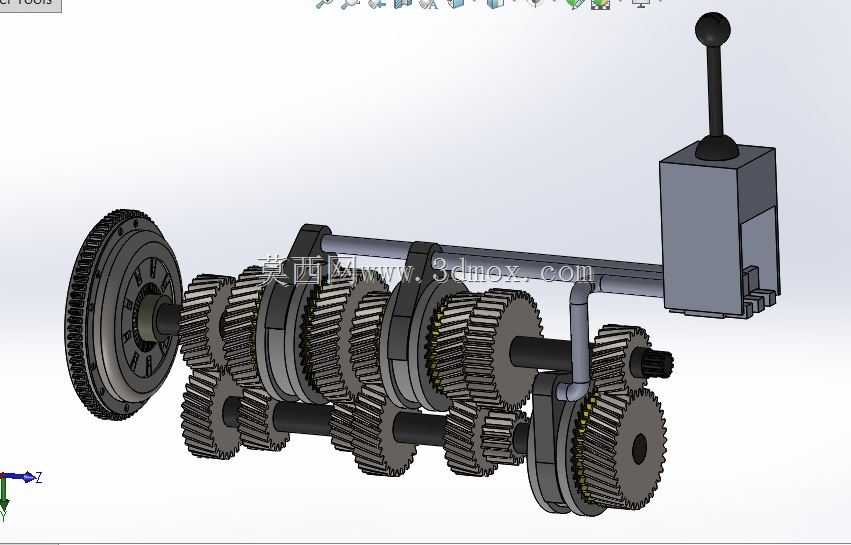

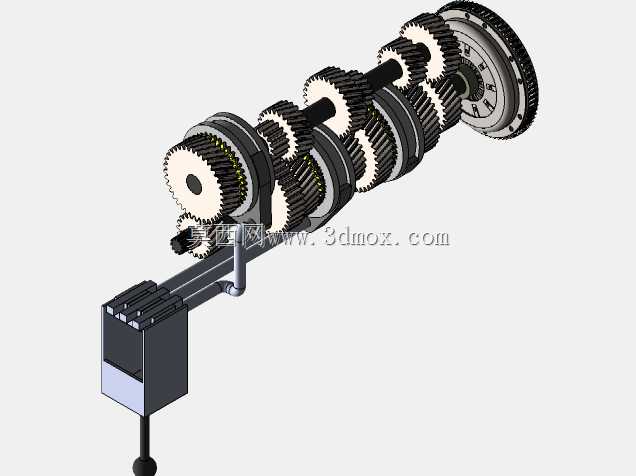

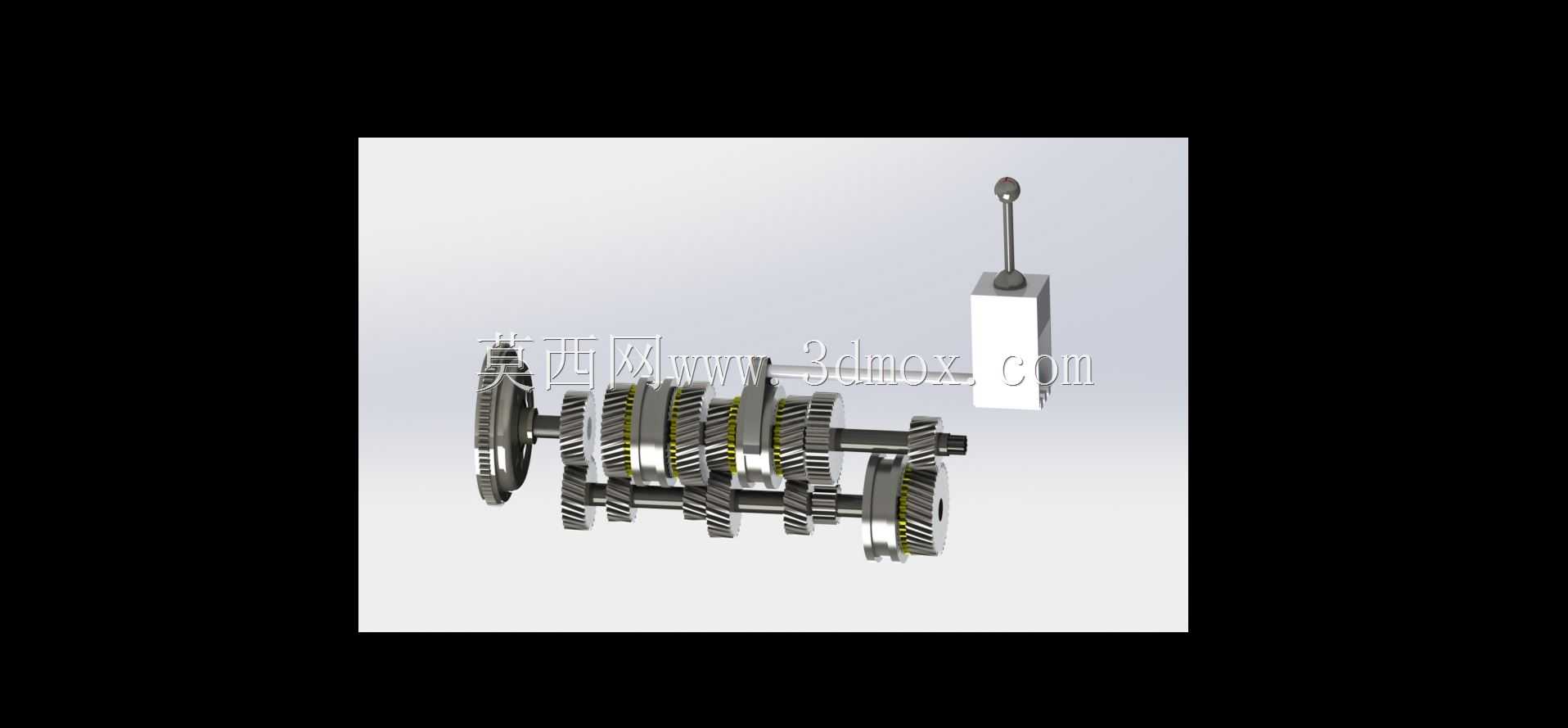

该结构为手动操纵式齿轮变速传动装置,主要应用于乘用车辆、小型工程作业机械的动力传输系统中,核心作用是根据不同行驶工况与作业负载需求,通过改变传动比调整动力输出端的转速与扭矩,匹配动力源的最佳工作区间,同时实现空挡切断动力、倒挡改变输出转向的功能,满足设备起步、加速、爬坡、低速作业、倒退行驶等多元场景的使用需求。整套结构采用平行轴式齿轮传动布局,包含输入轴、中间轴、输出轴三根核心传动轴,各轴上装配有不同齿数的常啮合斜齿轮,搭配同步器组件与换挡拨叉机构,外部连接操纵换挡杆,可通过拨叉推动同步器齿套与对应挡位的齿轮结合齿圈啮合,实现不同挡位的动力传递切换。设计过程中优先考虑传动效率与换挡平顺性,常啮合斜齿轮的选用可有效降低传动过程中的齿轮冲击与运行噪音,提升齿轮啮合的重合度,让动力传递过程更平稳,同步器结构的加入能够在换挡过程中让待啮合的齿轮转速快速达到一致,避免打齿问题,延长齿轮组件的使用寿命,同时降低驾驶员的换挡操作难度。结构整体采用紧凑化布局设计,各传动轴的支撑位置经过受力校核,轴承安装位预留了标准的装配公差,可适配常规规格的滚针轴承与深沟球轴承,保证轴系运转的同轴度与支撑刚度;换挡操纵杆的安装位置设置在箱体顶部的预留安装位,拨叉轴的行程经过精准计算,确保每个挡位挂入时齿套啮合长度达到设计要求,避免行驶过程中出现脱挡、跳挡问题。整套传动结构的外部安装边界与常规横置前驱手动变速箱的安装尺寸匹配,输入轴端预留了与离合器从动盘连接的花键结构,输出轴端预留了与差速器组件连接的传动齿轮安装位,箱体结合面预留了密封槽与螺栓安装孔位,可直接适配对应车型的传动系统安装空间,无需对周边的车架、动力舱布局做大幅改动。齿轮参数设计上根据不同挡位的传动比需求匹配对应齿数,低速挡采用大传动比设计,可在起步、爬坡工况下放大动力源输出的扭矩,提升设备的重载牵引能力,高速挡采用小传动比设计,可在高速巡航工况下降低动力源转速,减少运行能耗与部件磨损,倒挡轴通过中间惰轮改变传动方向,实现输出轴的反向转动,满足倒退行驶的功能需求。
