四向钢锯切割设备结构设计方案

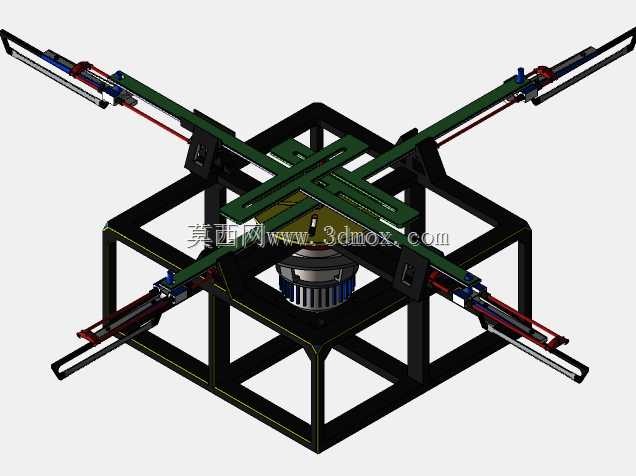

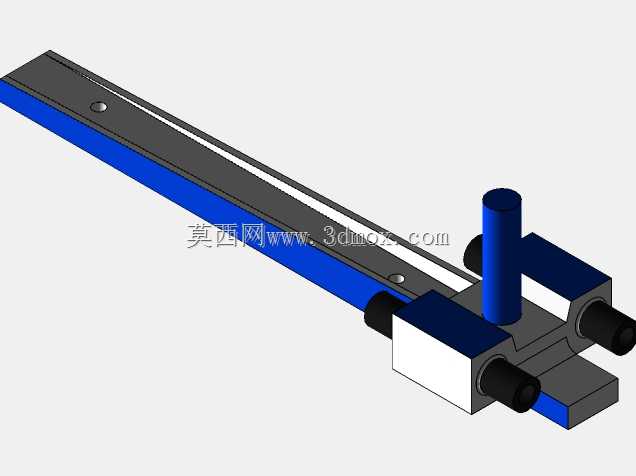

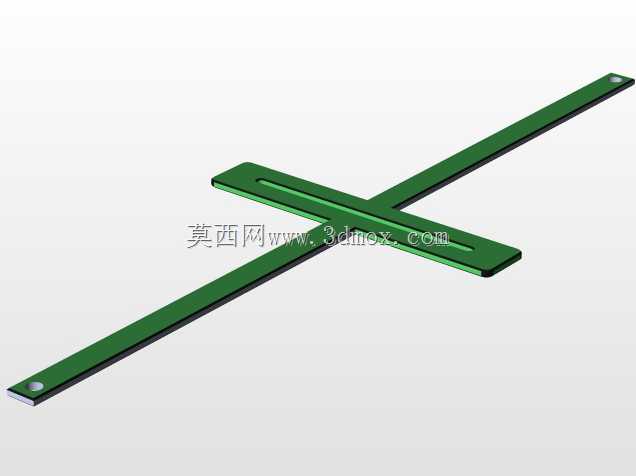

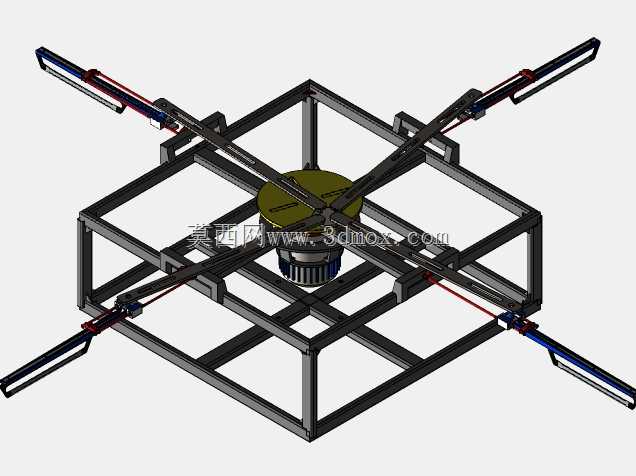

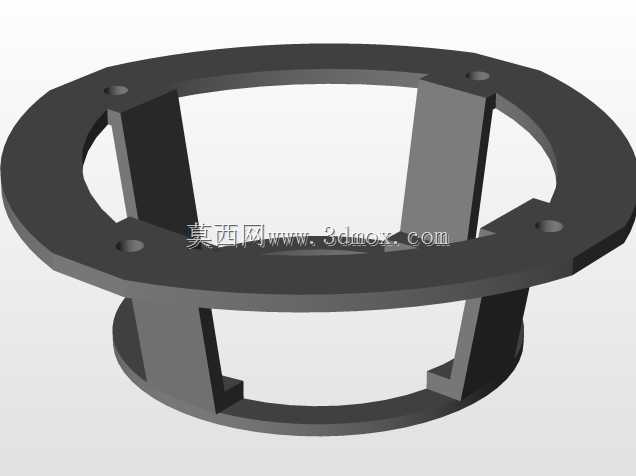

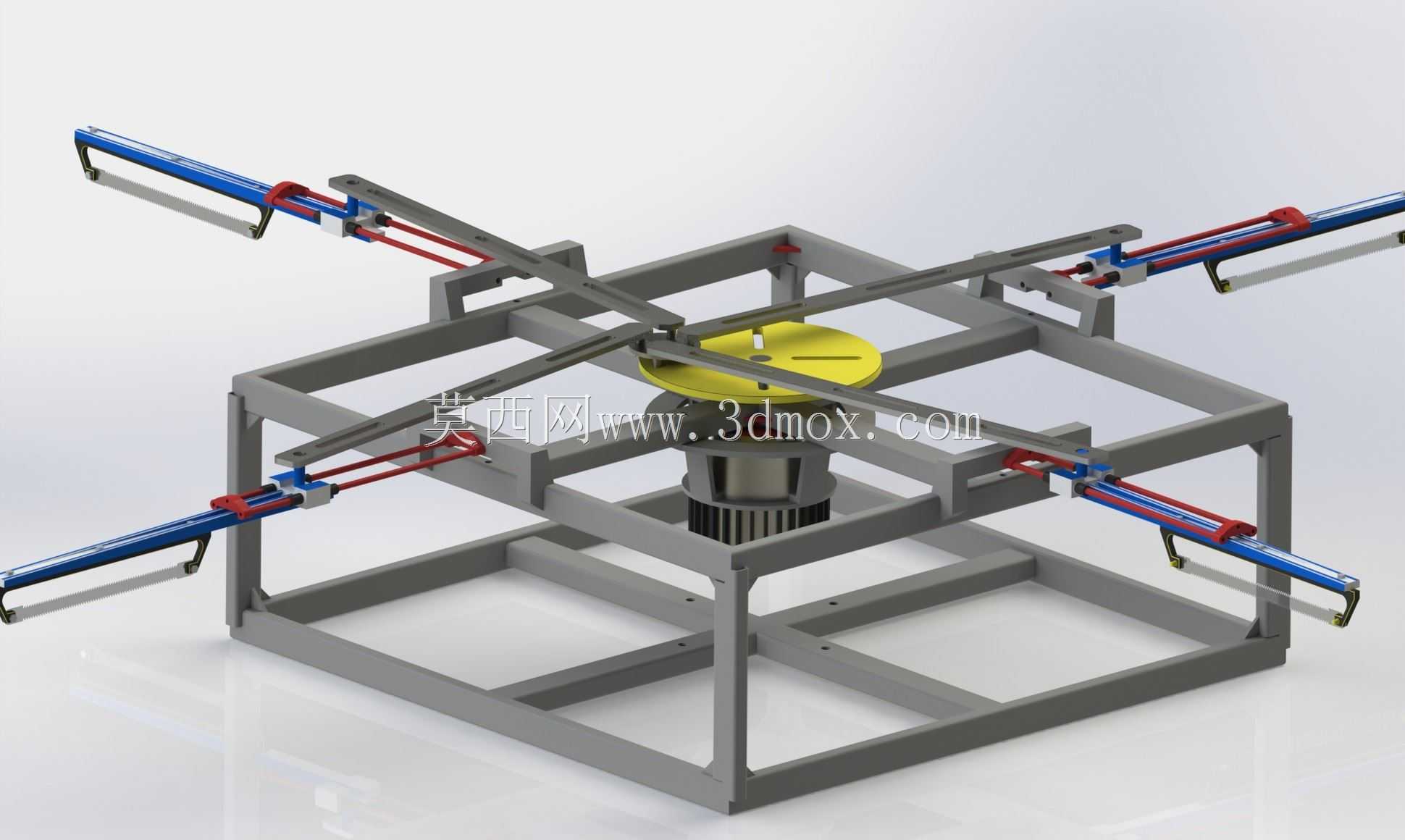

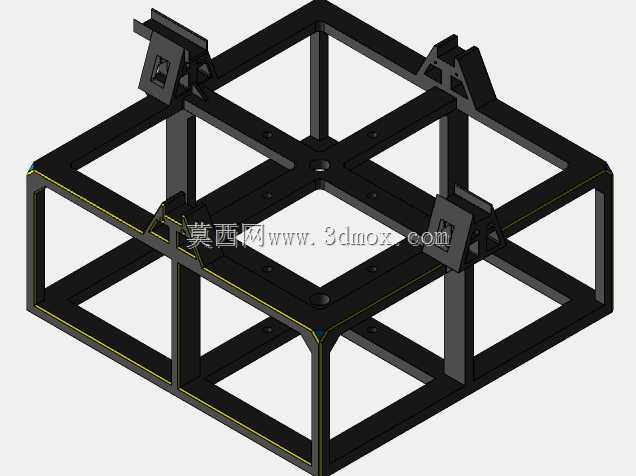

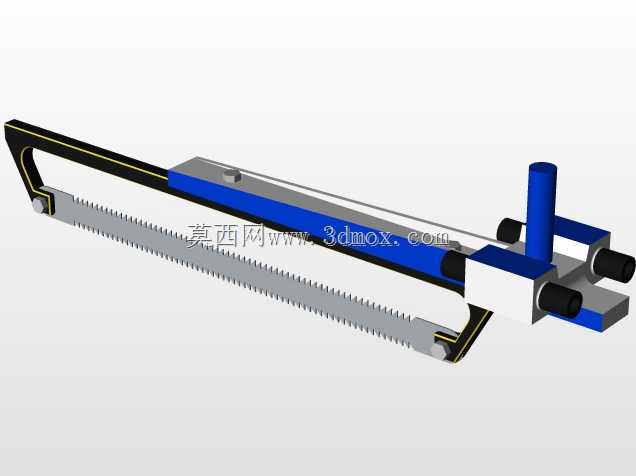

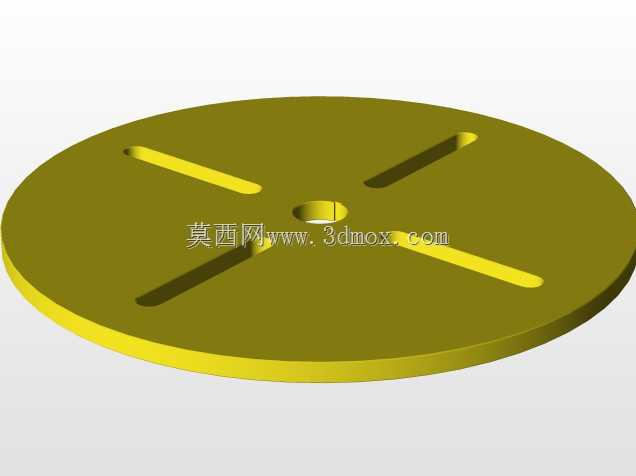

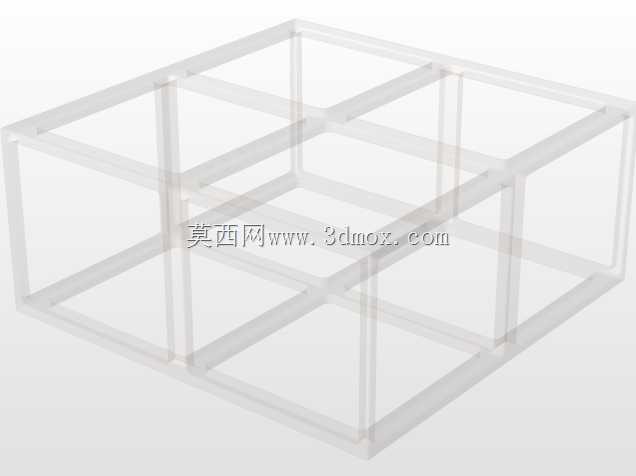

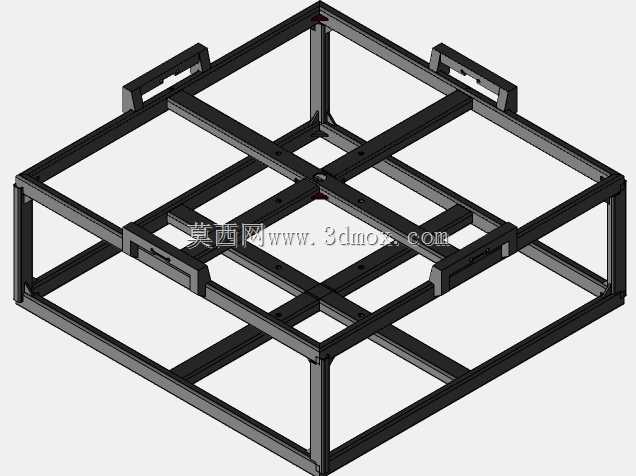

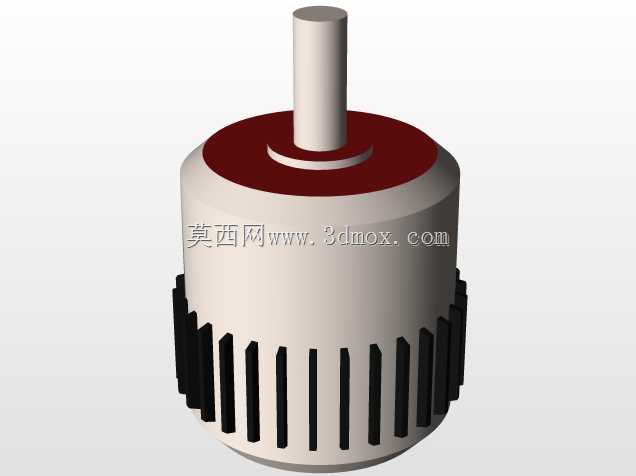

该设备为多向同步锯切加工设备，主要应用于金属型材、非金属板材的定尺裁切作业场景，可适配中小规格方料、条料的多端面同步加工需求，常见于五金加工车间、型材下料工段、装饰建材裁切工位，能够替代传统单方向锯切设备完成多维度同步裁切，减少工件多次装夹的定位误差，提升批量下料的加工效率。设备核心采用曲柄滑块机构搭配Widworth机构实现锯切动作的动力传递，中心动力输出端同步驱动四个方向的锯臂组件，四个锯切单元呈十字正交布局固定在方管焊接成型的机架上，可同时对工件的四个方向进给完成裁切，也可根据加工需求单独控制对应方向的锯臂动作，适配不同裁切工艺的灵活需求。设备的机架采用标准矩形钢管拼焊成型，底部为方形框架承载结构，上层设置锯臂导向安装位，整体框架预留充足的工件操作空间，中心安装座用于固定动力输入组件，四个方向的导向滑轨沿机架十字轴线对称布置，保证各锯臂进给过程的运动精度，避免锯切过程出现偏摆导致的切面不平整问题。每个锯切单元均配置独立的滑动导向副、锯条张紧结构与手柄操作位，操作人员可通过端部手柄控制锯臂的进给行程，张紧结构可快速调整锯条张紧力，适配不同材质锯条的安装使用需求，锯臂与动力输出端采用连杆铰接结构，将中心的旋转运动转化为锯条的往复锯切动作，传动路径短，动力损耗低，往复运动行程经过优化设计，既保证足够的锯切长度覆盖常见工件尺寸，也避免行程过大导致的设备震动问题。设备整体安装边界为方形布局，占地面积适配常规车间工位摆放需求，底部框架可直接通过膨胀螺栓固定在车间地面，也可加装减震脚垫减少锯切过程的震动传递，中心动力端可适配常规工业电机直连安装，无需额外设计复杂的减速传动结构，降低设备的制造成本与后期维护难度。在设计过程中重点考量了四个锯切单元的运动同步性，通过对称式的连杆布局保证各方向锯切动作的相位一致，避免不同步导致的工件受力偏移，同时在锯臂与机架的连接位置设置了可调式限位结构，可根据工件的尺寸规格调整锯臂的最大进给行程，防止超程碰撞损坏锯条或工件。设备的操作位分布在四个方向，可支持多人协同上下料操作，也可单人完成工件装夹与裁切控制，适配不同规模加工班组的作业习惯，锯切过程中锯条的往复运动轨迹经过导向结构约束，全程保持直线运动，保证裁切切面的平面度满足后续加工的公差要求，减少二次铣削、打磨的加工余量。
