带皮带输送机构的帘线自动切割设备

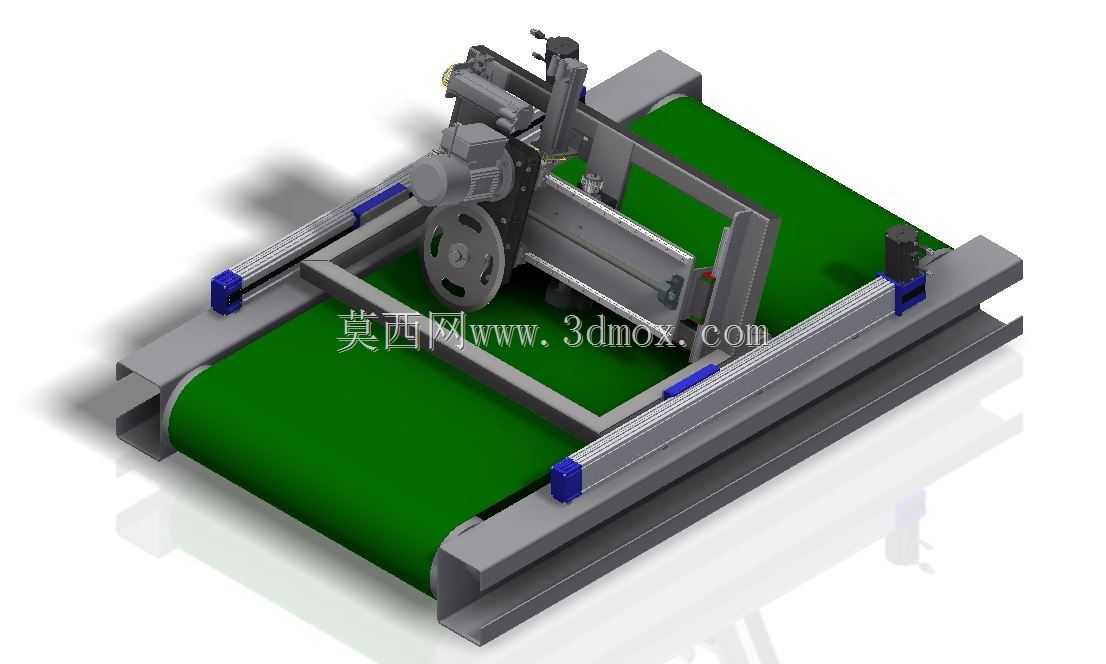

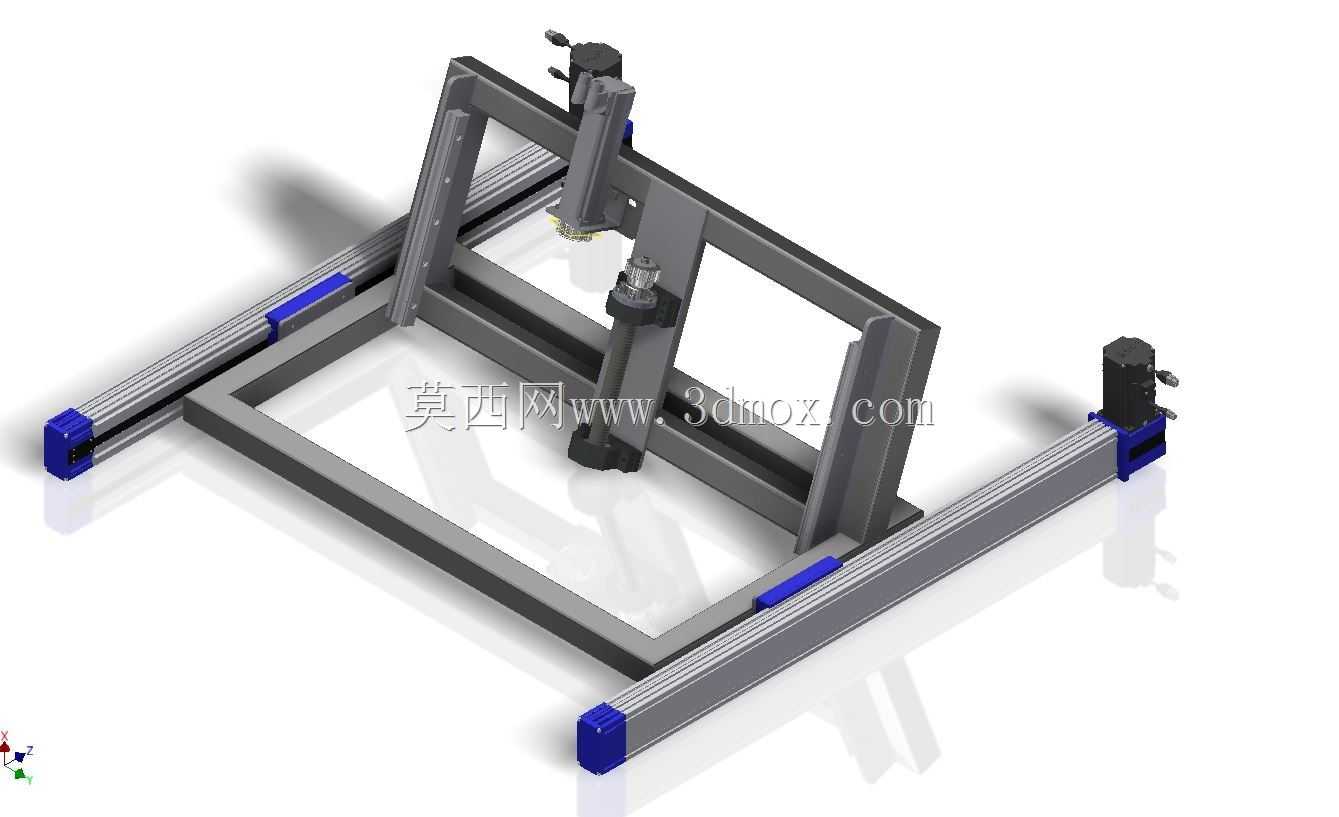

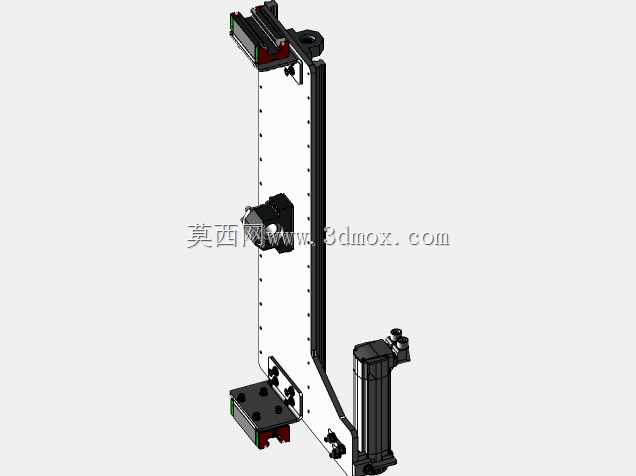

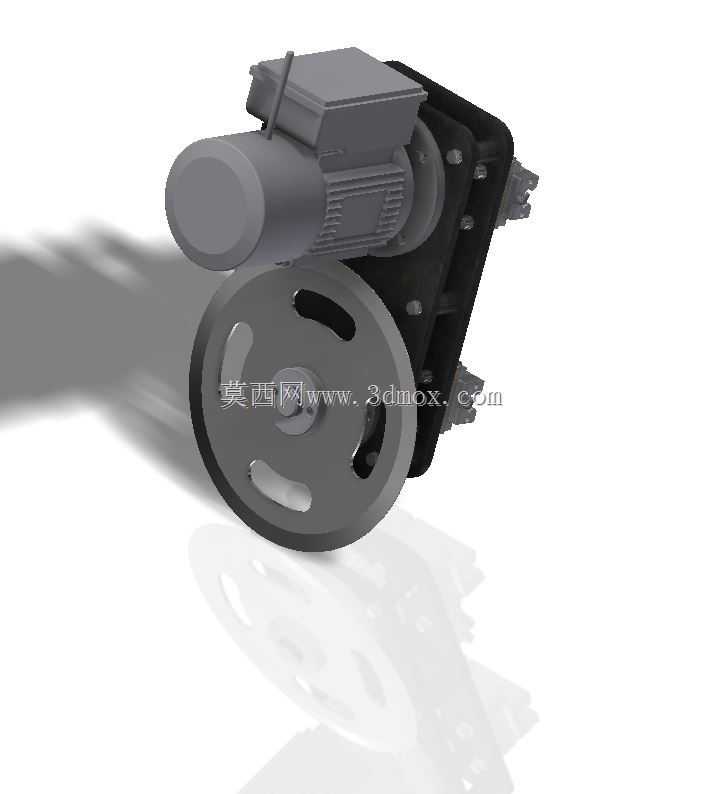

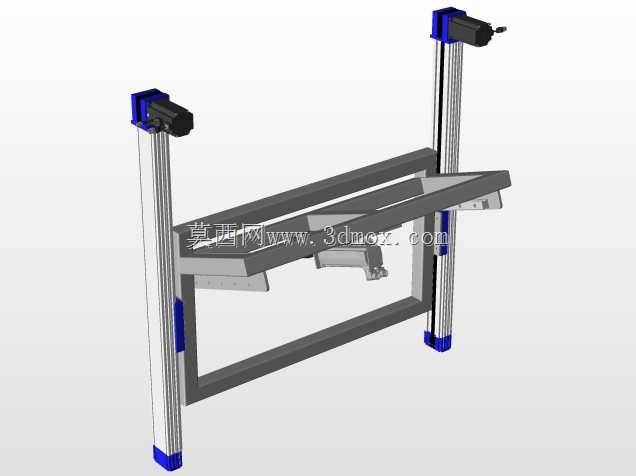

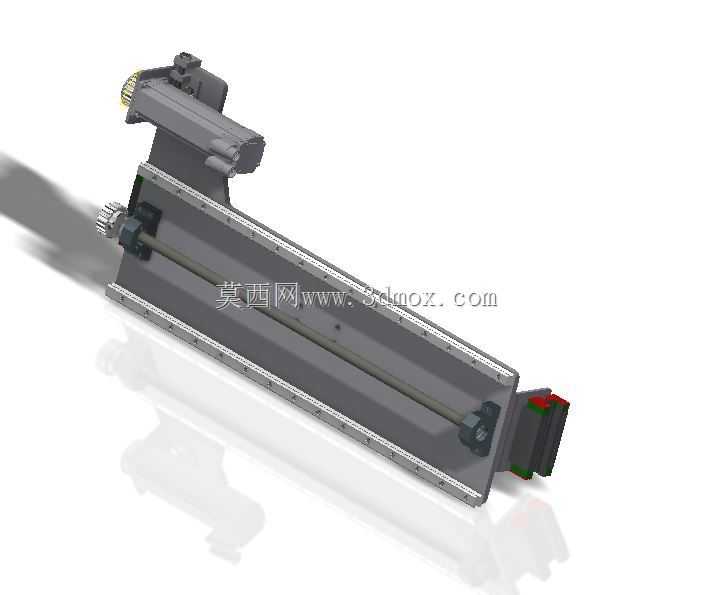

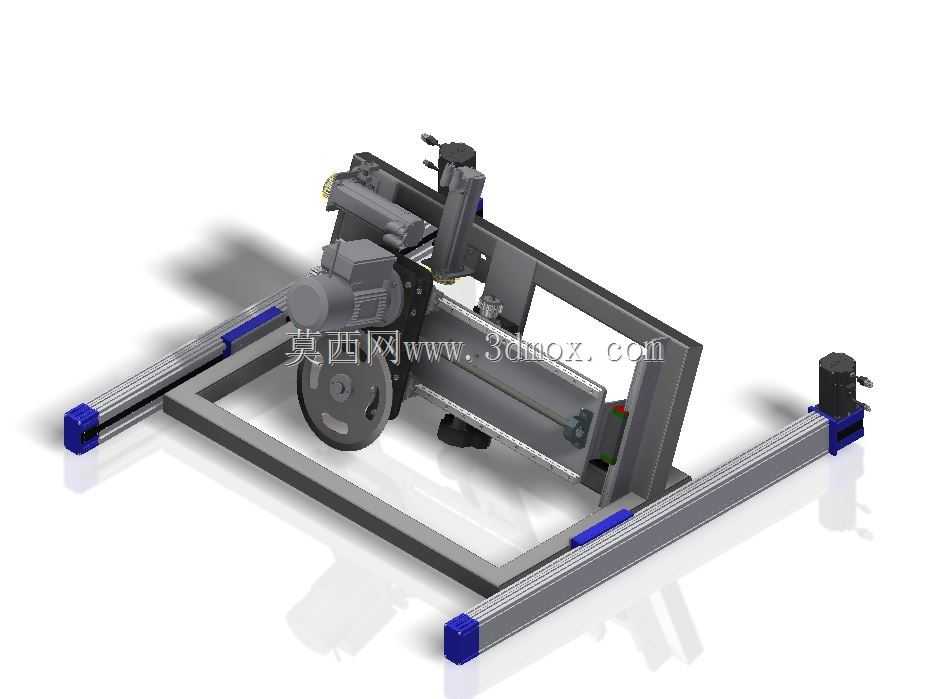

该款切割设备主要面向帘线类柔性长条物料的定长裁切加工场景，常见于橡胶制品、帘布加工、线缆预处理等生产环节，可适配成卷输送状态下的连续在线裁切作业，替代传统人工量尺、手持裁切的低效作业模式，大幅降低连续生产过程中的人工裁切误差，提升产线连续作业的流畅度与裁切精度。设备整体采用卧式长床身布局，底部集成绿色平皮带输送机构作为物料承载输送载体，输送面宽度适配常规幅宽的帘线、帘布类物料，床身两侧搭载线性导轨作为横向运动的导向支撑，可根据裁切位置需求带动裁切主机沿物料输送的垂直方向做往复横移，适配不同幅宽物料的全幅裁切需求，导轨两端设置硬限位结构，避免运动超程造成的设备碰撞损坏。裁切主机部分集成锯片裁切模组、纵向进给驱动单元，锯片采用圆形金属锯片结构，裁切过程中由电机驱动锯片高速旋转，纵向进给模组带动锯片沿垂直于输送面的方向完成下压进给动作，实现对输送到位物料的快速切断，进给行程经过精准核算，可保证完全切断物料的同时不会触碰到下方输送皮带，避免输送构件的意外损耗。设备整体设计采用模块化拆分思路，分为锯片裁切、横向进给、纵向进给三个独立功能模块，各模块之间通过标准连接件组装，便于后期的维护拆装与易损件更换，安装时仅需将设备床身调平固定，对接上游来料输送线与下游收料机构即可完成产线集成，设备整体外轮廓无外凸尖锐构件，运动部件均设置在床身框架内侧，可降低生产过程中的安全隐患。输送机构的驱动辊与从动辊采用张紧可调结构，可根据长期使用后的皮带松弛情况调整张紧度，保证物料输送过程中不会出现打滑偏移，裁切主机的横移与纵向进给均采用线性导轨导向，运动过程平稳无卡顿，可保证裁切断面的整齐度，避免出现毛边、扯料等裁切缺陷，适配连续化批量生产的作业需求。
