链板驱动长距离大运量物料输送设备

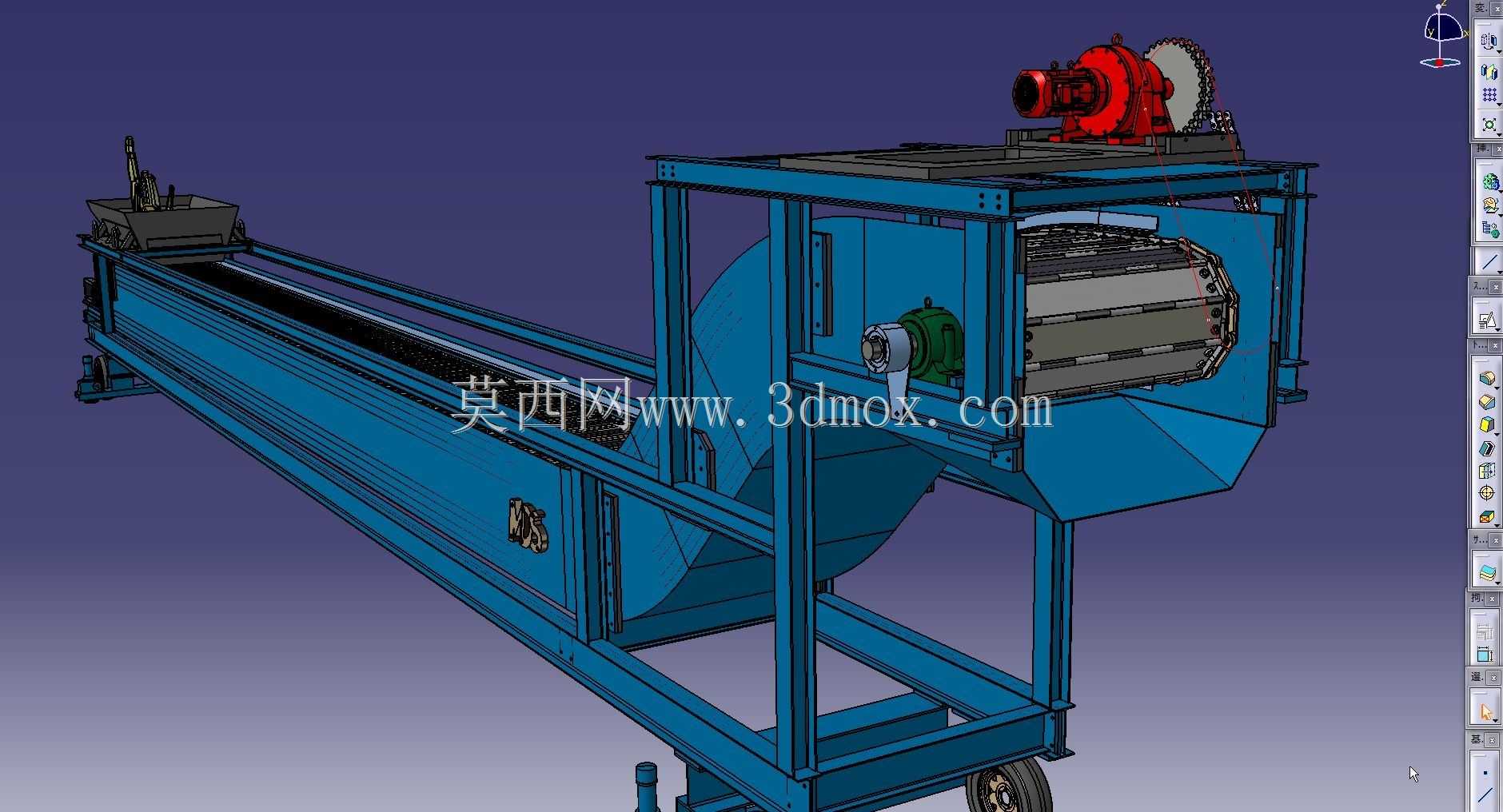

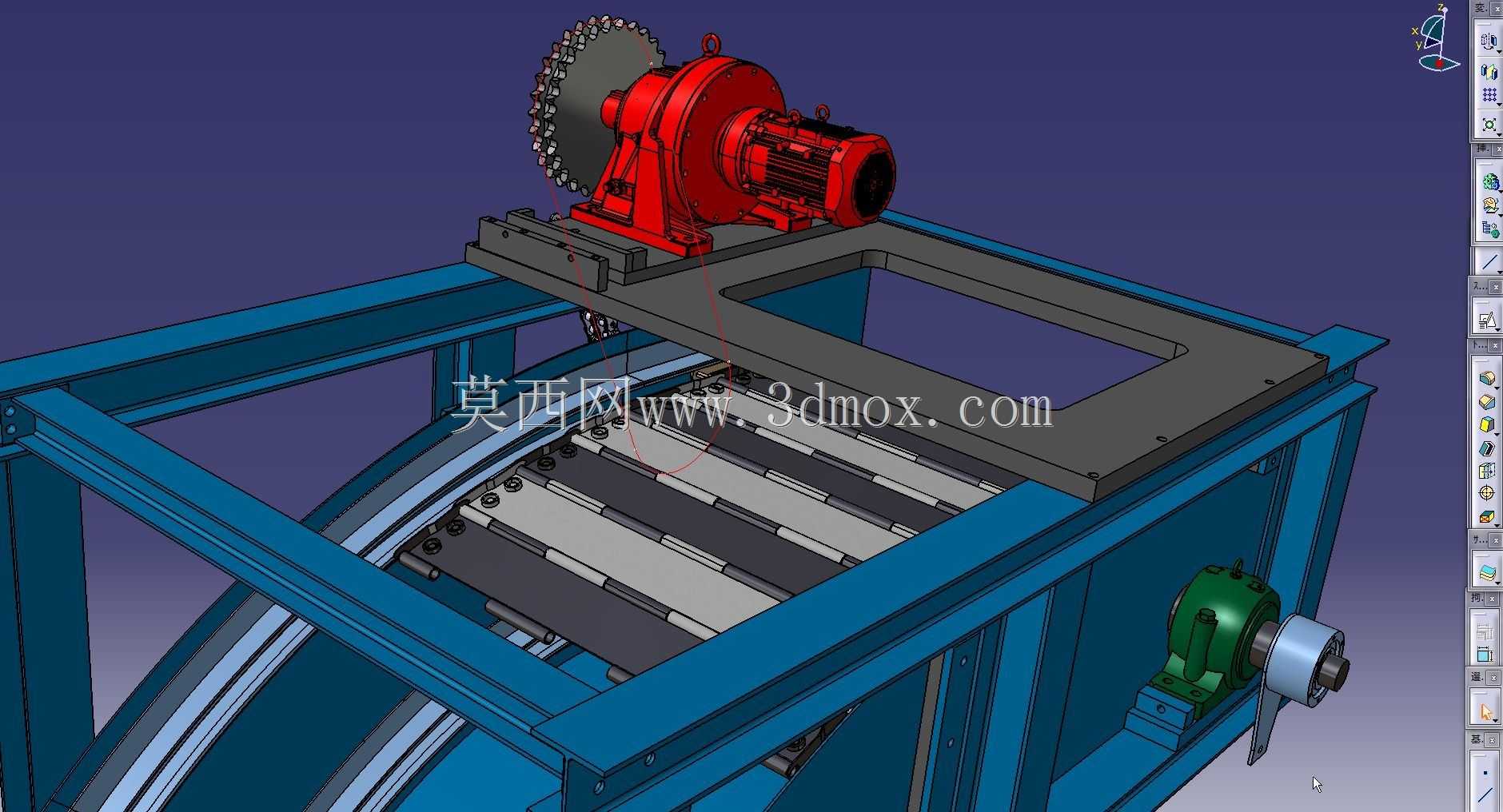

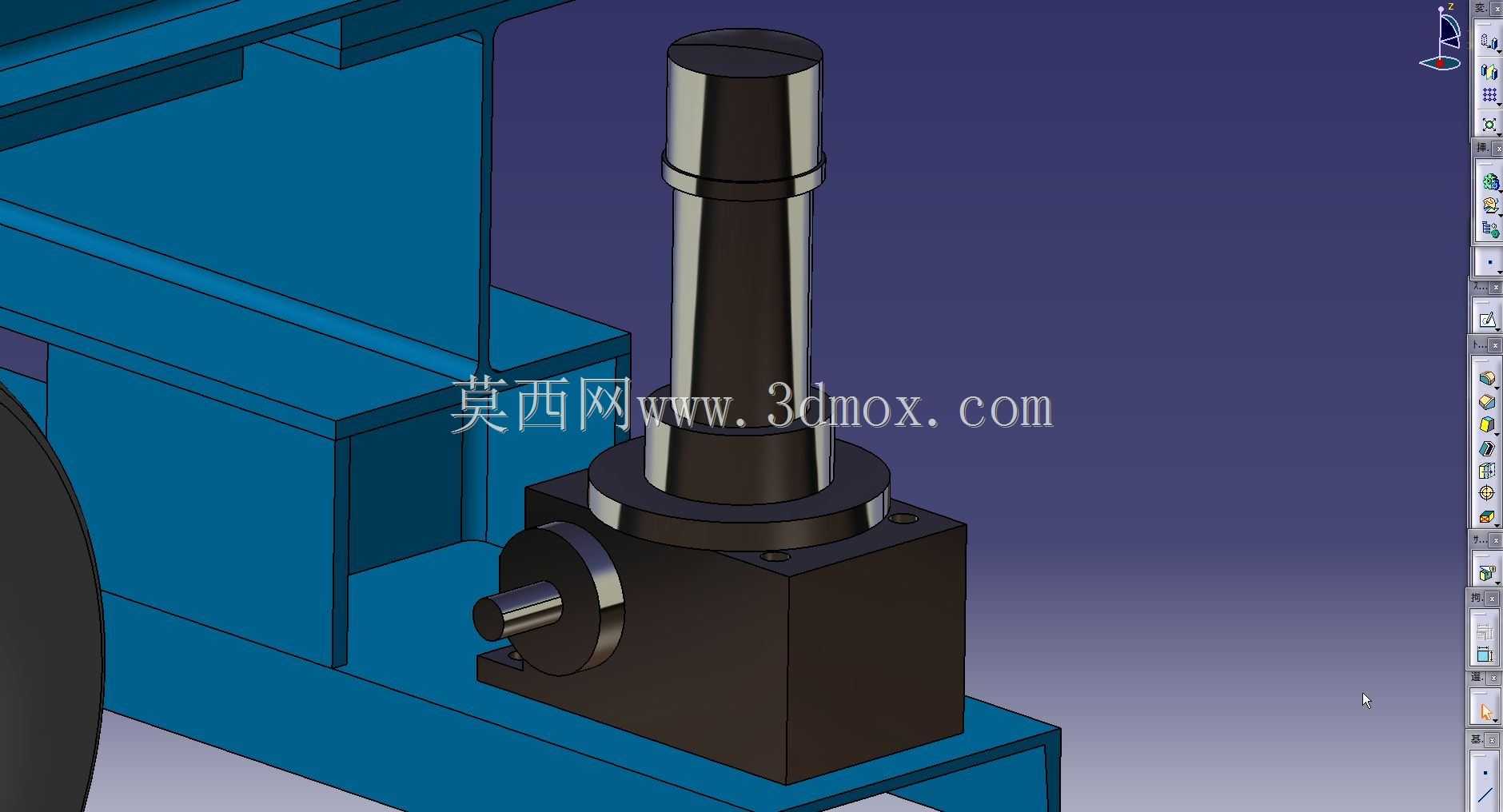

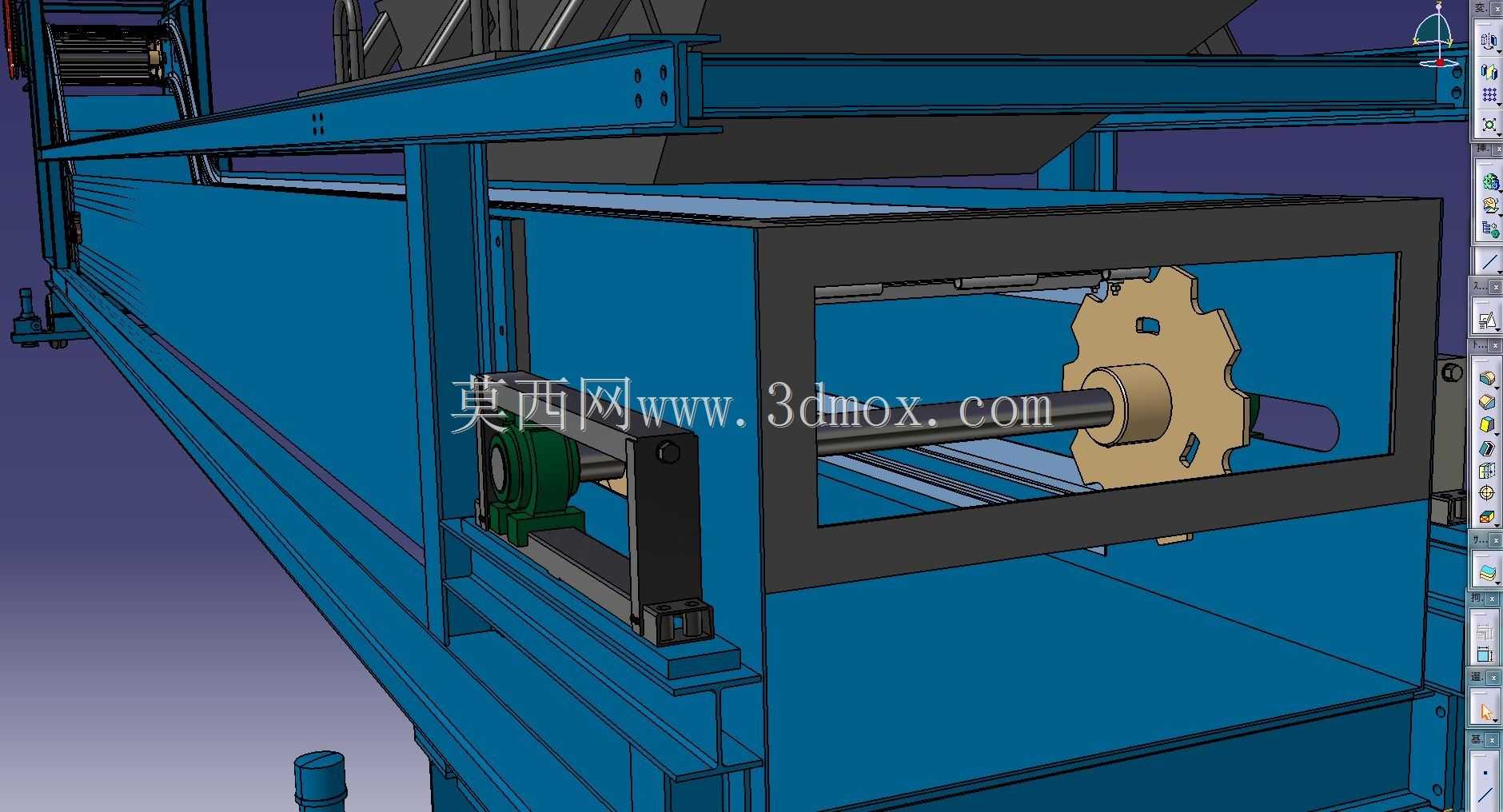

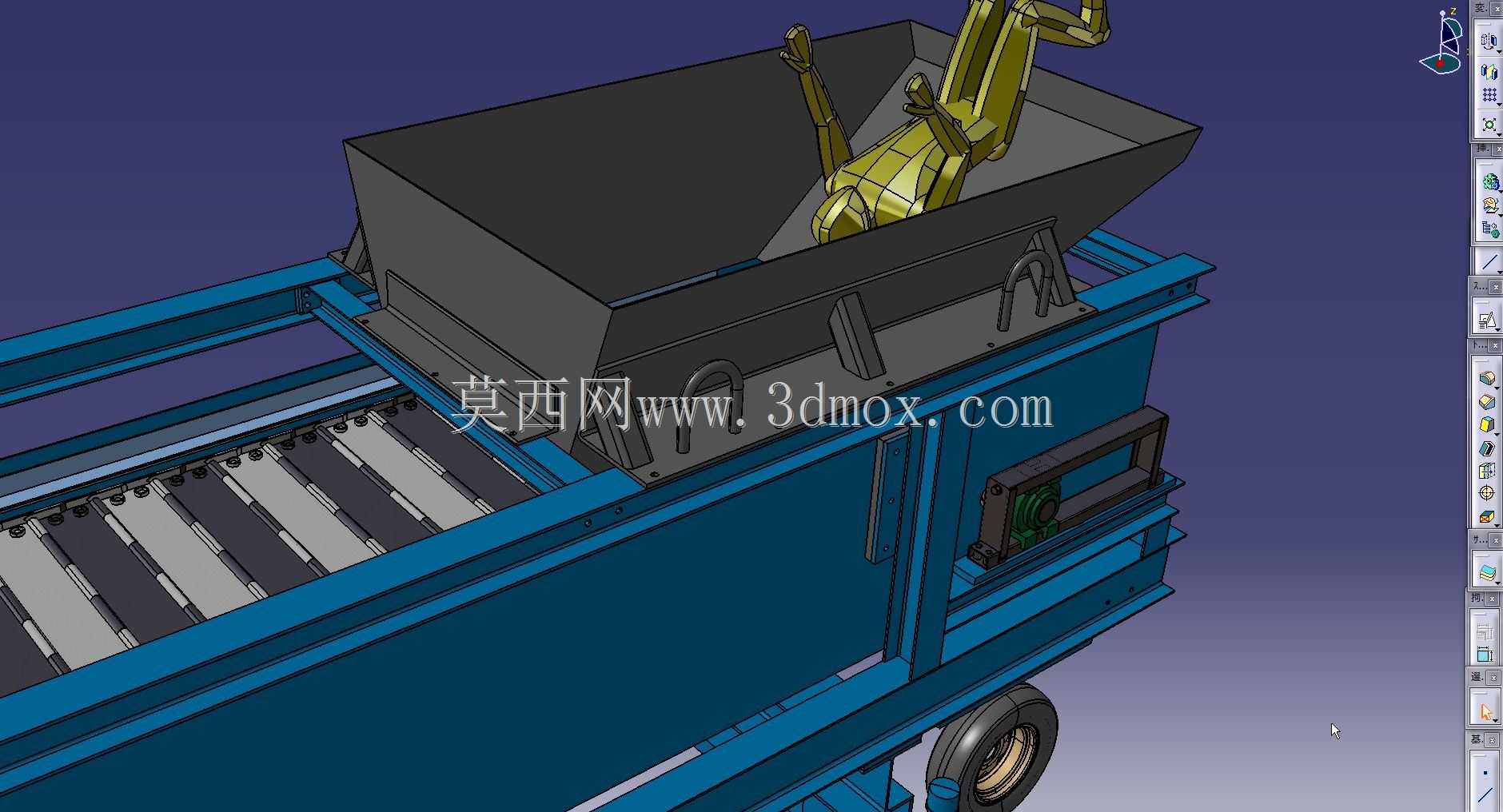

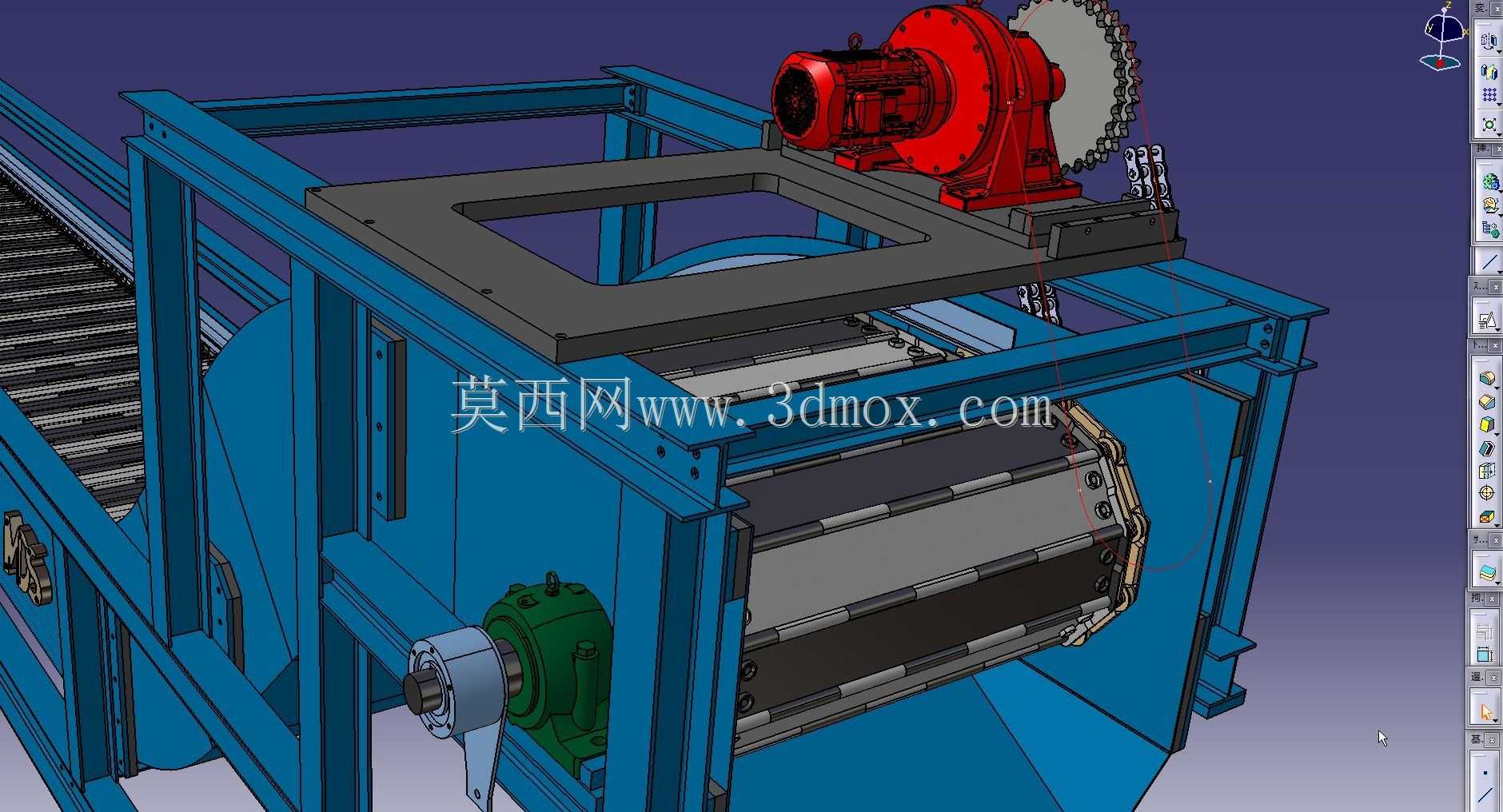

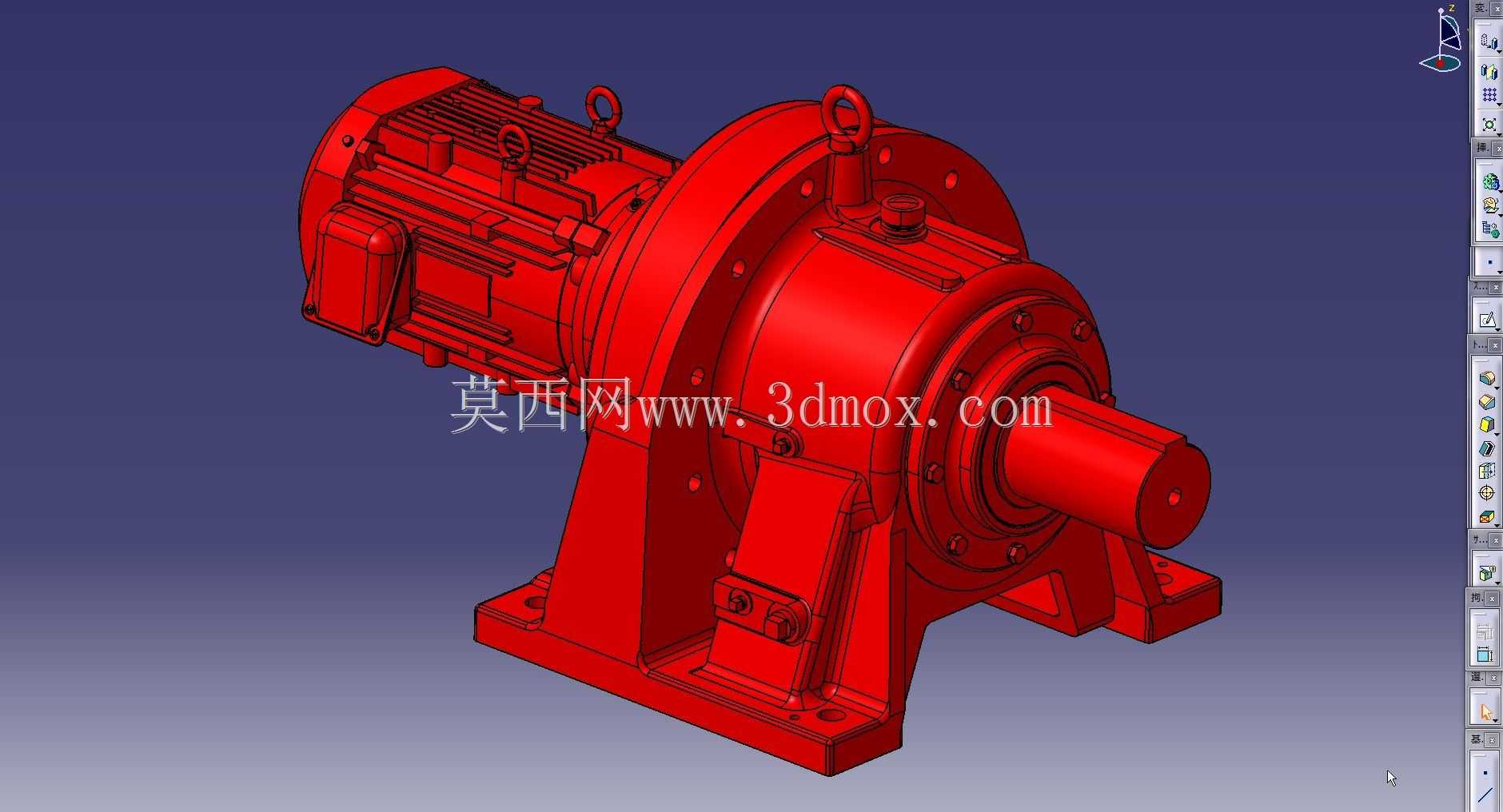

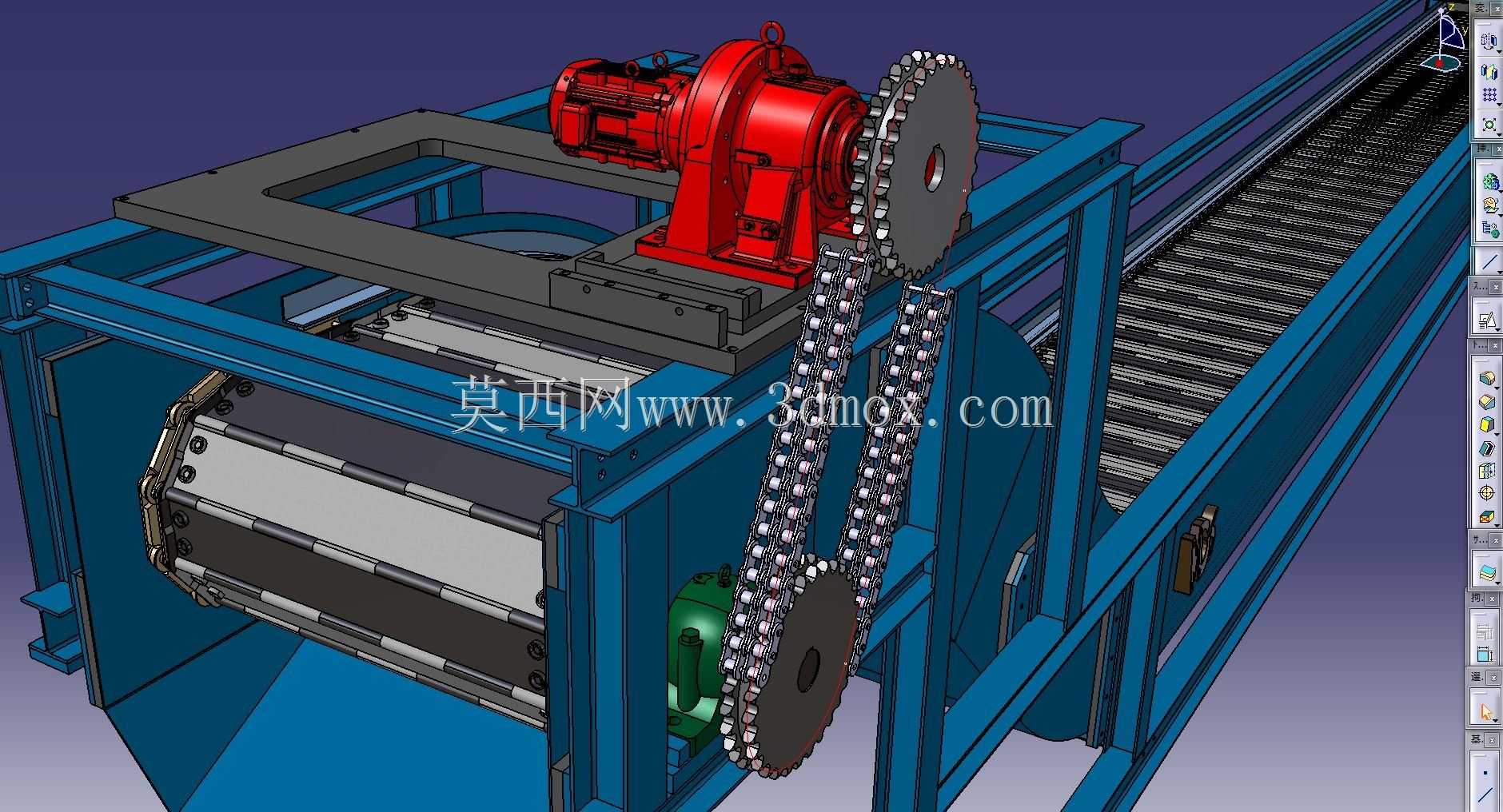

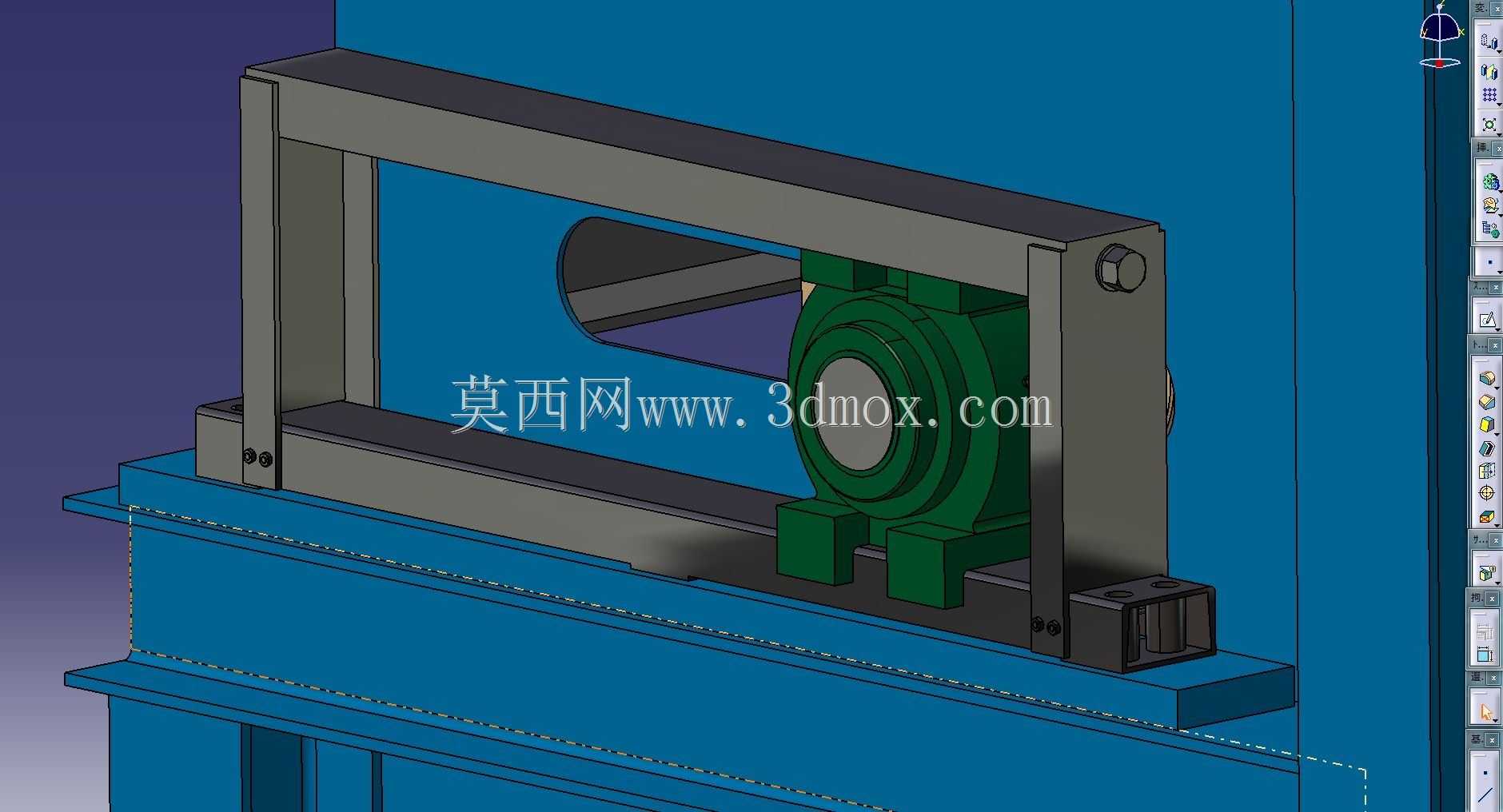

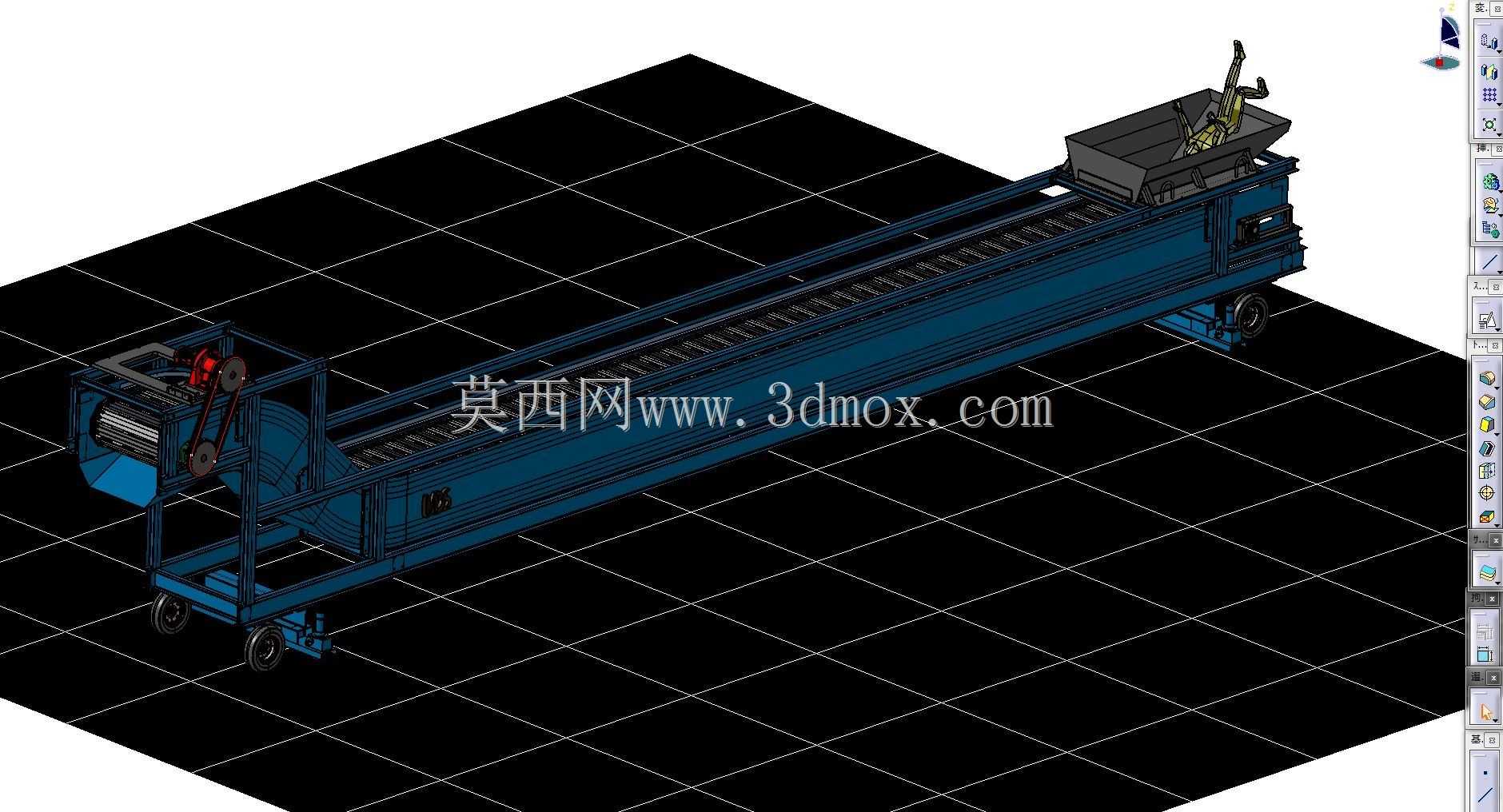

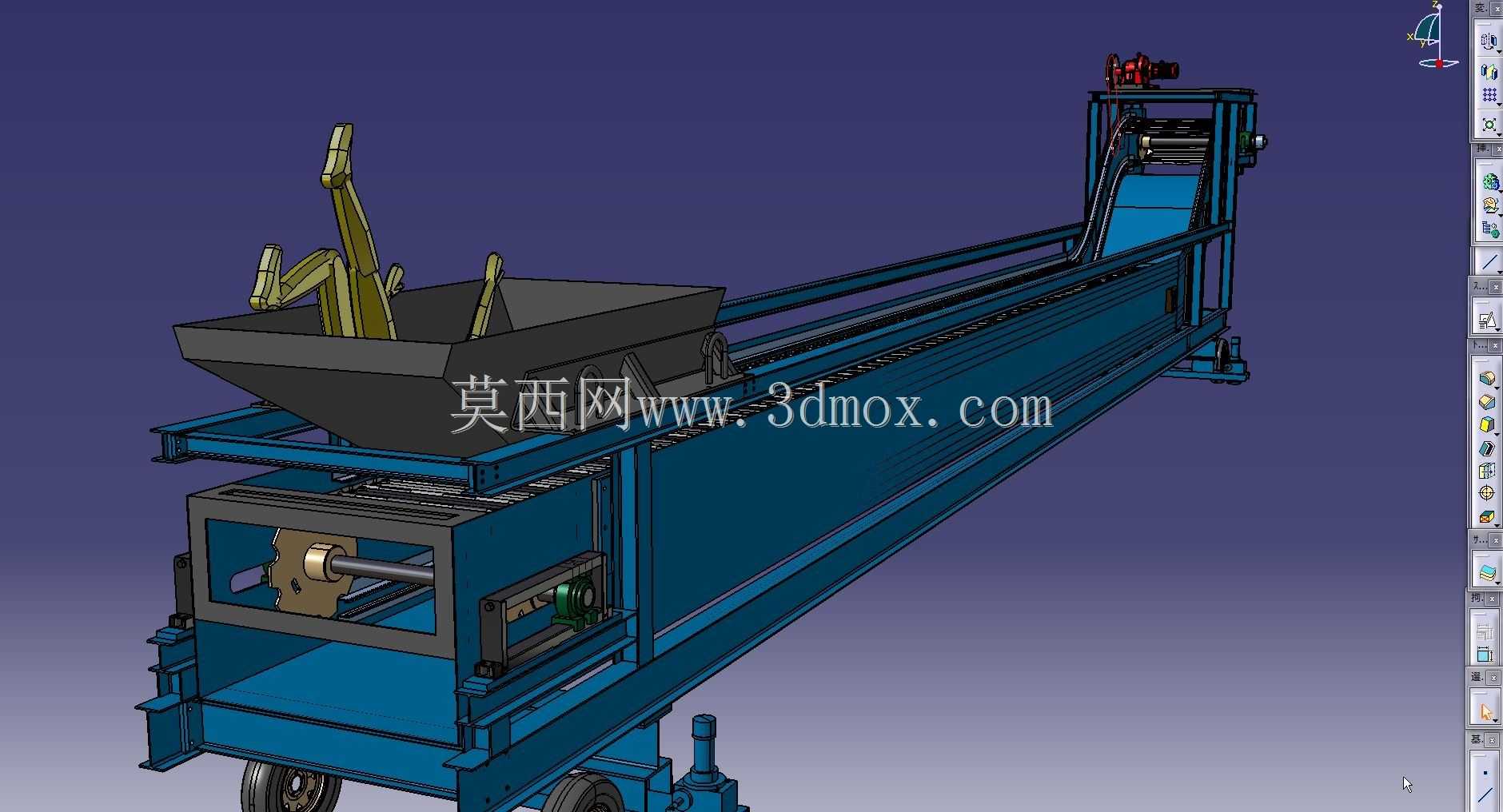

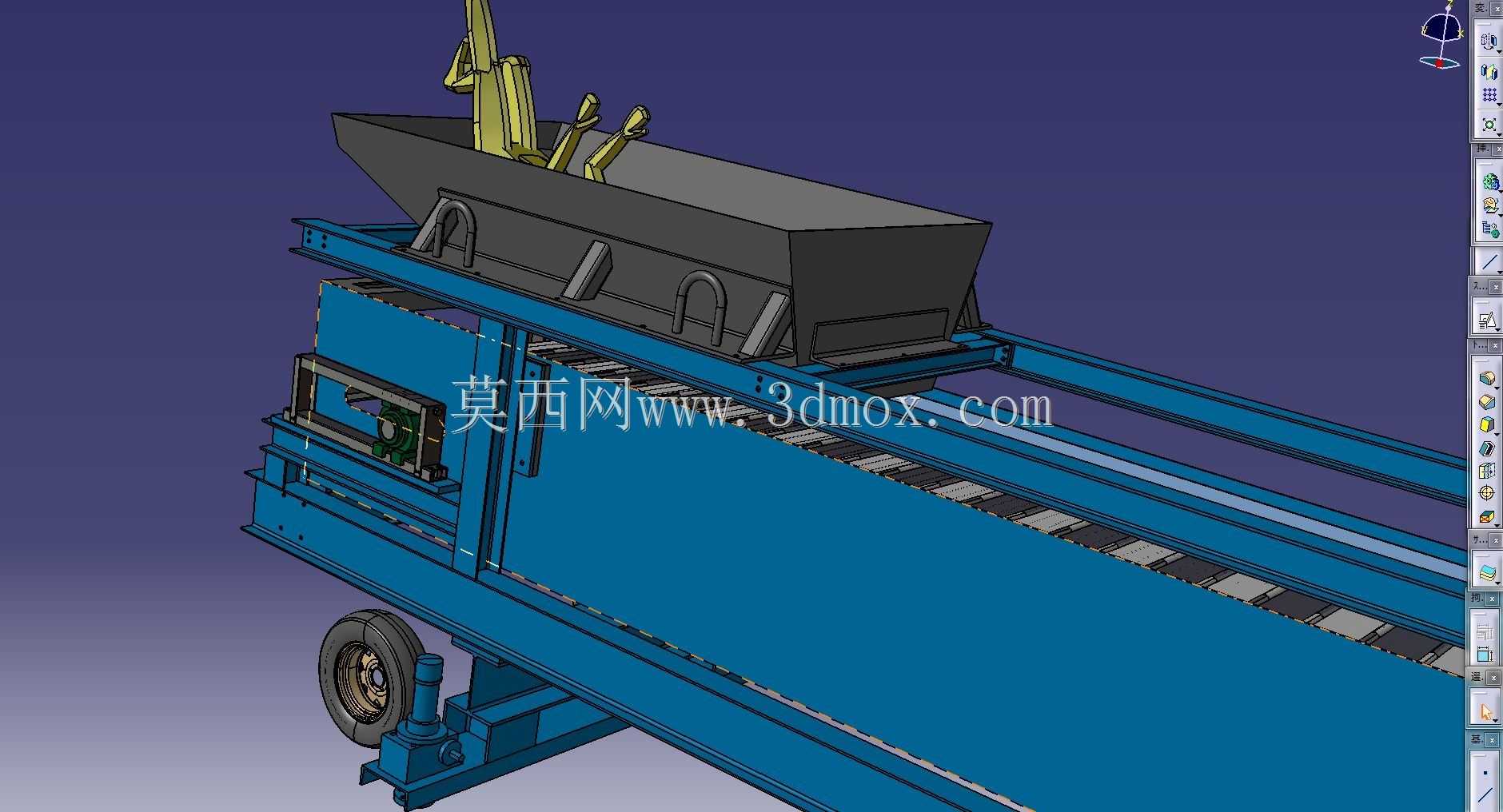

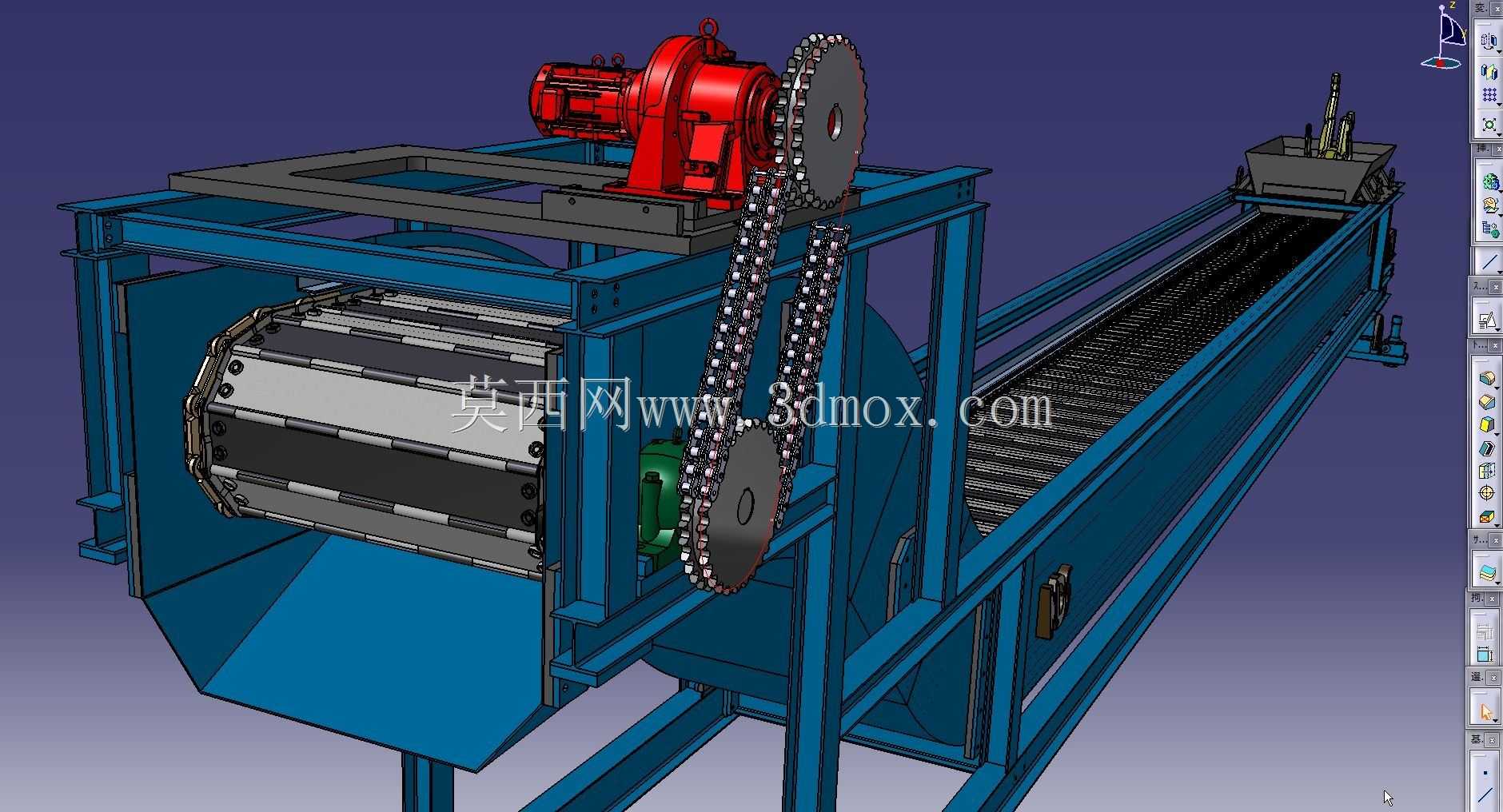

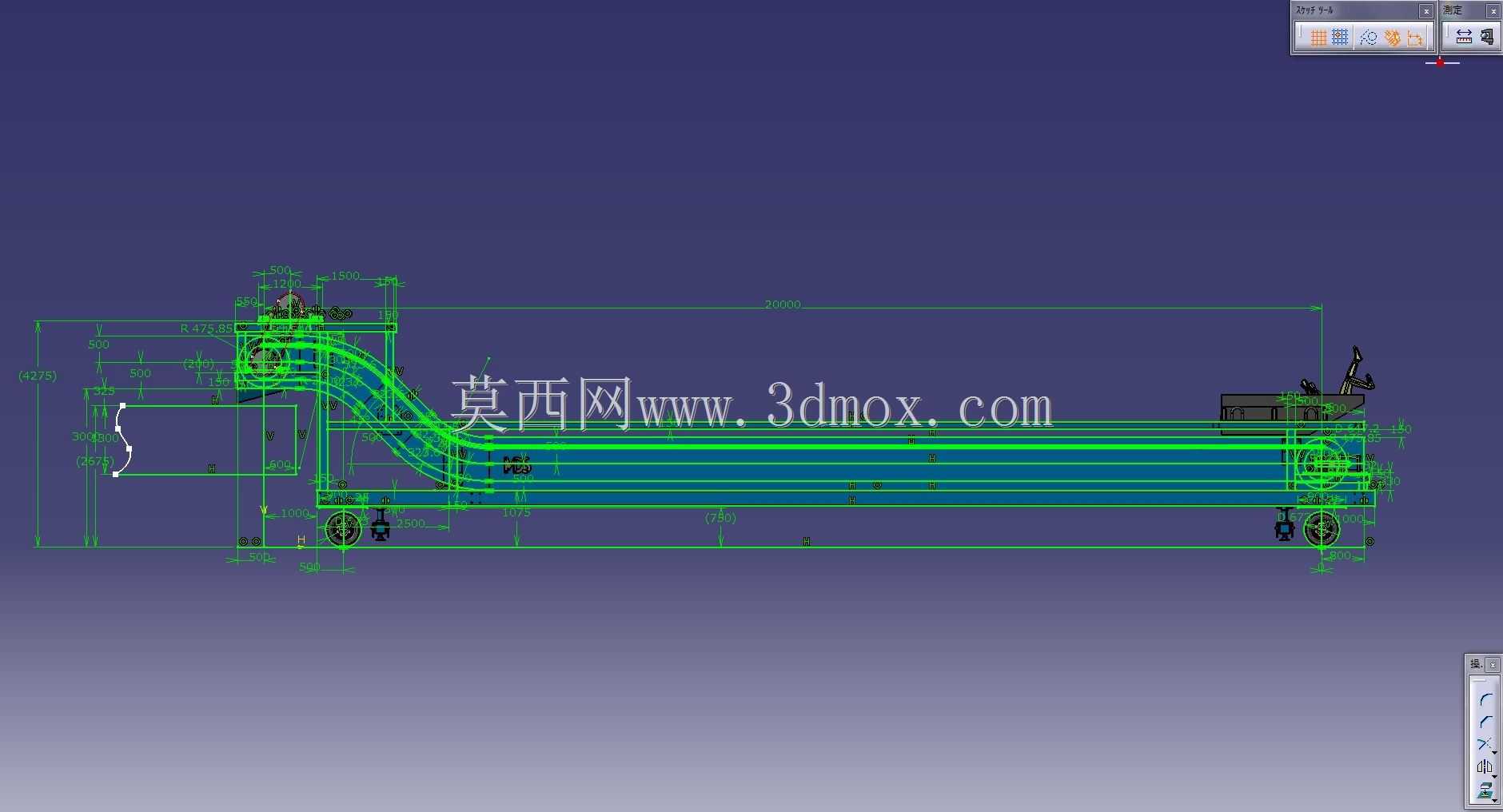

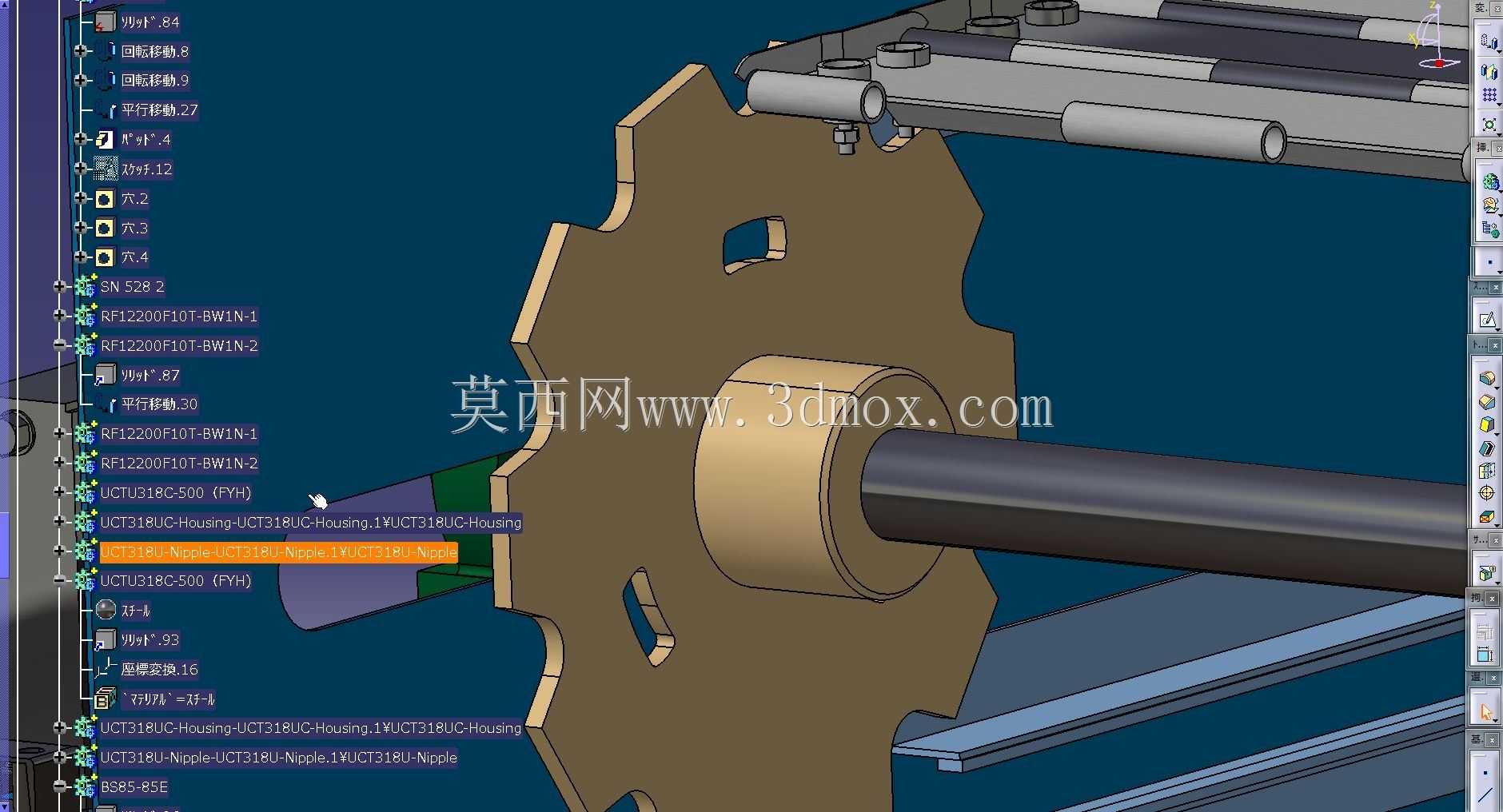

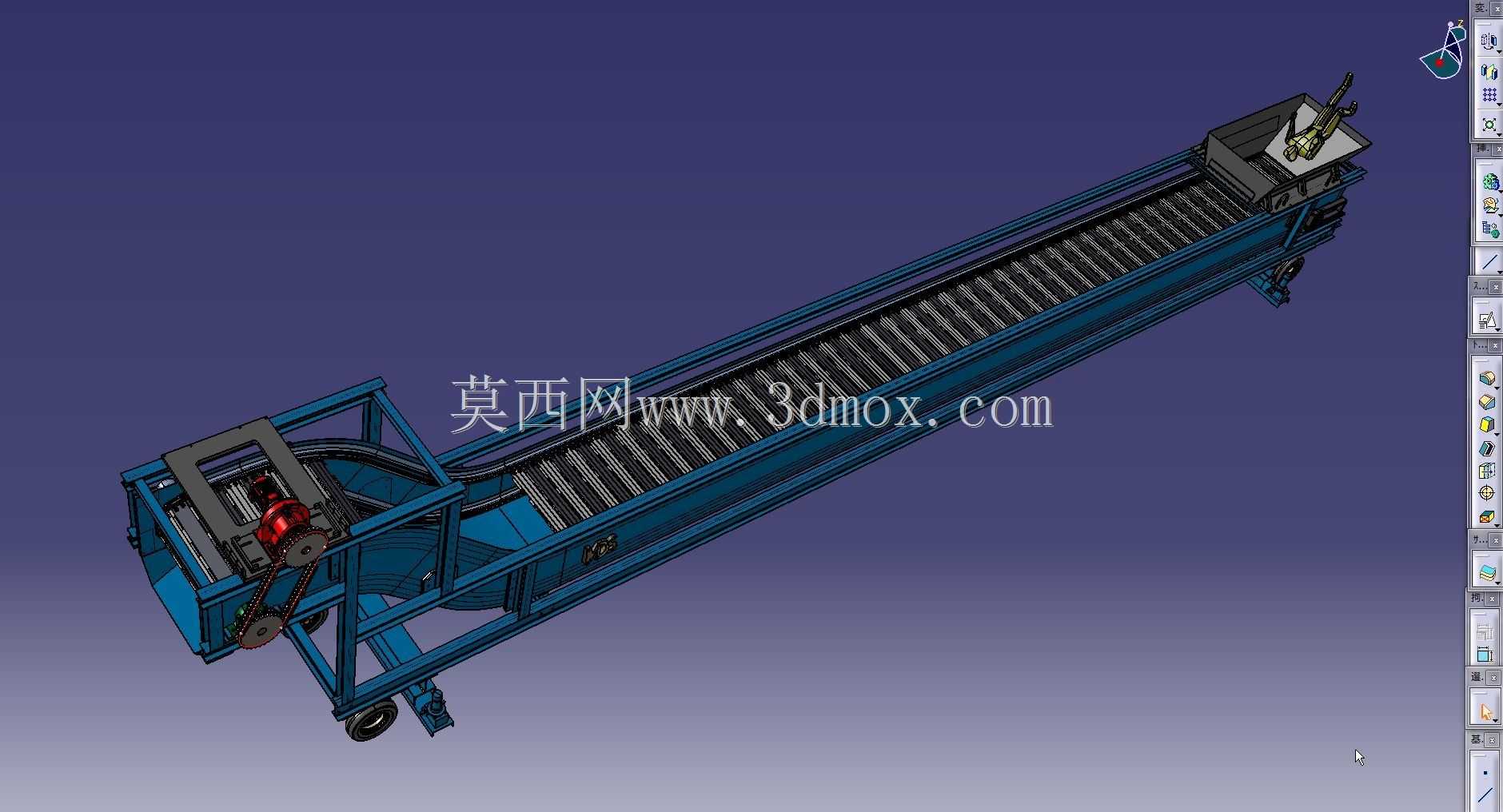

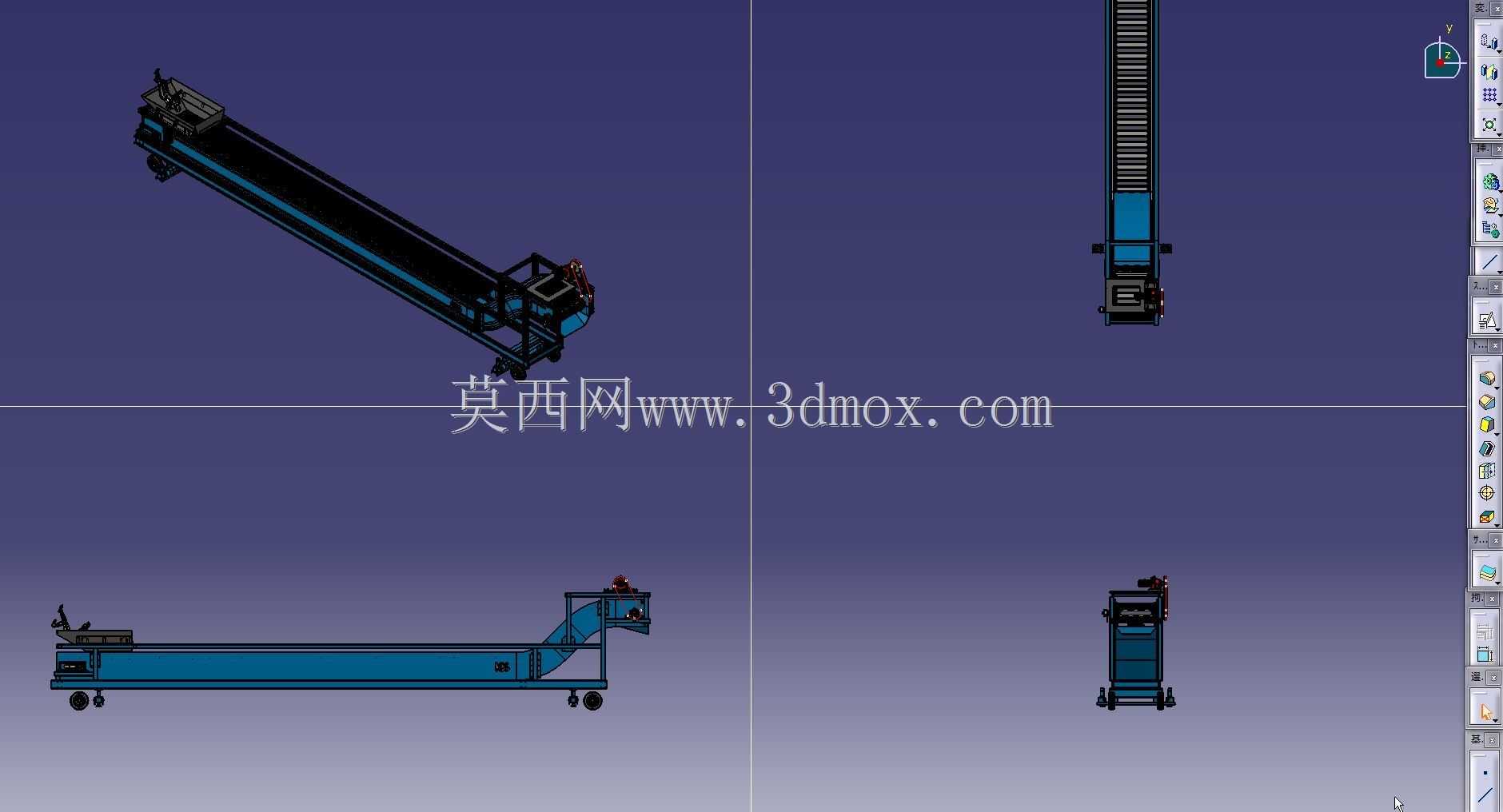

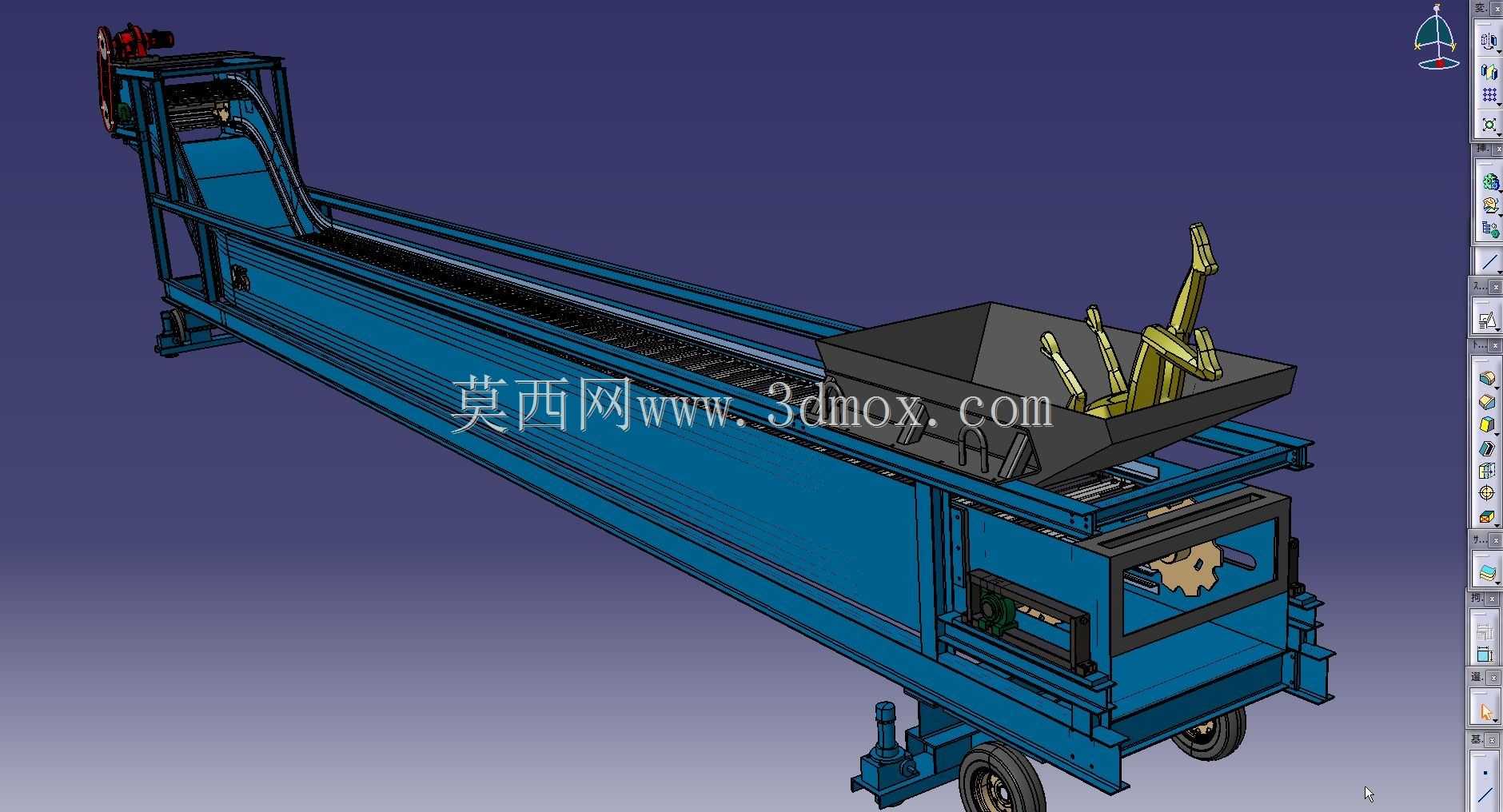

该输送设备主要面向工矿生产、建材加工、大宗散料仓储转运等场景的重载物料输送需求，可适配块状、颗粒状、带一定棱角的磨琢性物料的长距离水平输送作业，能够在高负载、连续运行的工况下稳定完成物料从进料端到出料端的转运工作，替代传统人工搬运或短距离多段转运的低效模式，大幅降低生产环节的物料转运人力成本，减少物料在转运过程中的洒落损耗。设备采用重载型钢焊接成型的一体式机架作为承载主体，机架两侧设置连续的支撑导轨，为输送链板提供稳定的运行支撑，避免长距离输送过程中链板出现下挠、跑偏的问题；进料端设置大倾角导料料斗，能够承接上游设备落下的物料，引导物料平稳落在输送链板的承载面上，避免物料直接冲击链板造成结构损伤，同时减少进料过程中的粉尘外溢。驱动端采用卧式减速电机搭配双排链轮链条的传动结构，将电机输出的高转速低扭矩动力转换为低转速大扭矩的输送动力，通过链轮与输送链板侧边的传动链条啮合，带动整条链板沿机架导轨匀速运行，传动结构设置安全防护罩，避免运行过程中异物卡入传动部件造成设备故障，也能避免现场操作人员误触转动部件引发安全风险。输送承载面采用加厚冲压链板拼接而成，单块链板之间通过铰接销轴连接，既能够保证绕链轮转动时的弯折灵活性，又能在水平承载段形成平整连续的承载面，可承受单平米数百公斤的物料载荷，链板表面可根据输送物料的特性增设防滑挡条，避免大倾角输送时物料出现下滑问题。设备整体沿输送方向呈长条形布置，驱动端与张紧端分别设置在设备两端，张紧端配置可调式张紧结构，可在链条链板出现磨损伸长时调整张紧行程，保证传动啮合的稳定性，避免出现跳齿、脱链的问题；设备底部设置多组可调式支撑脚座，可根据现场安装地面的平整度调整设备水平度，适配不同厂区的安装地面条件，机架侧边预留有防护件、检测元件的安装点位，可根据实际生产需求加装跑偏检测、速度检测、急停拉绳等安全附件，满足不同生产场景的安全规范要求。
