20英寸两型越野车辆钢制轮辋结构设计

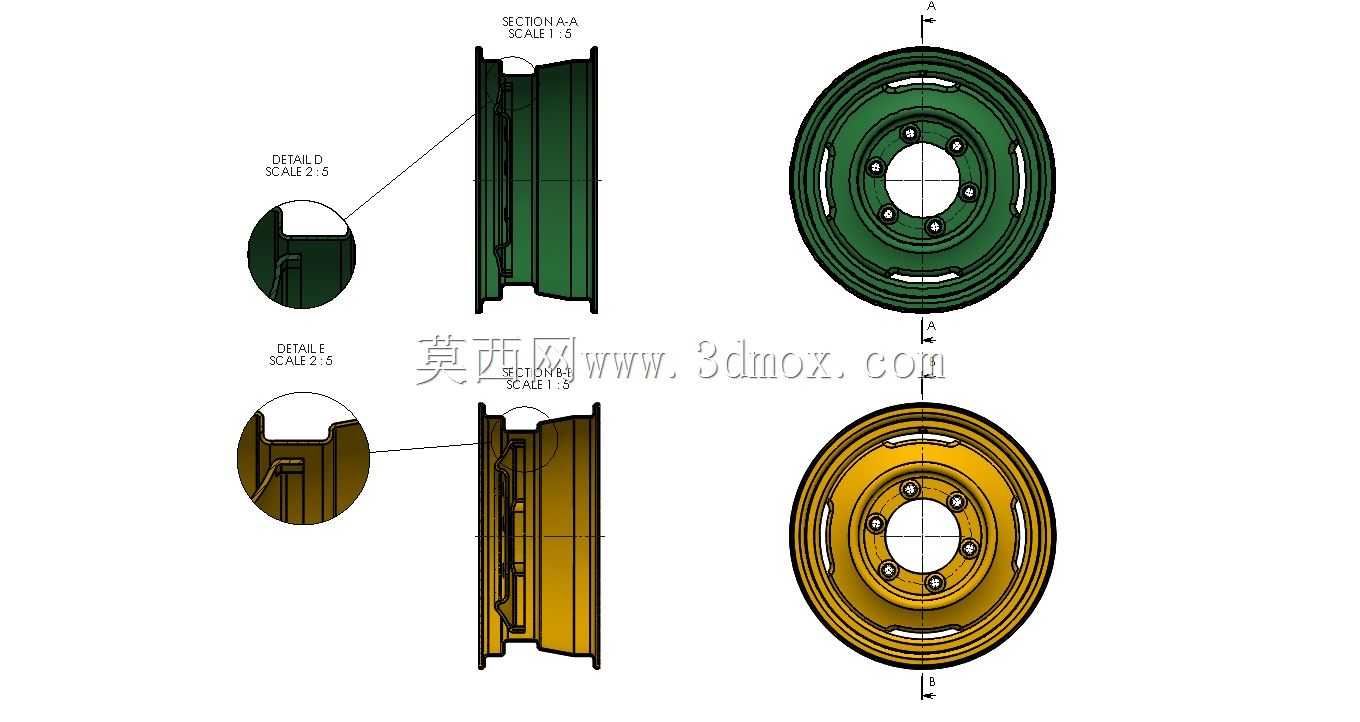

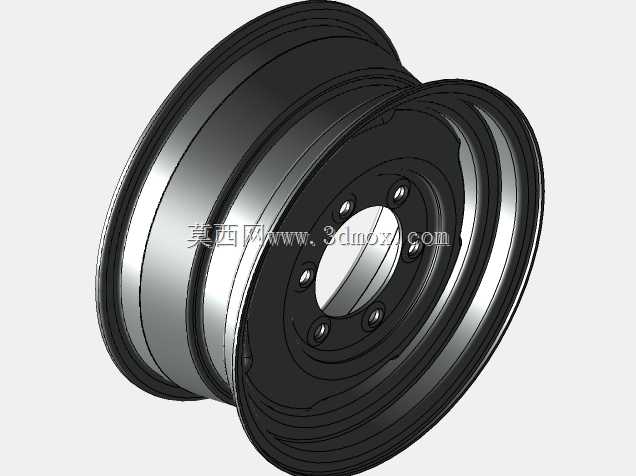

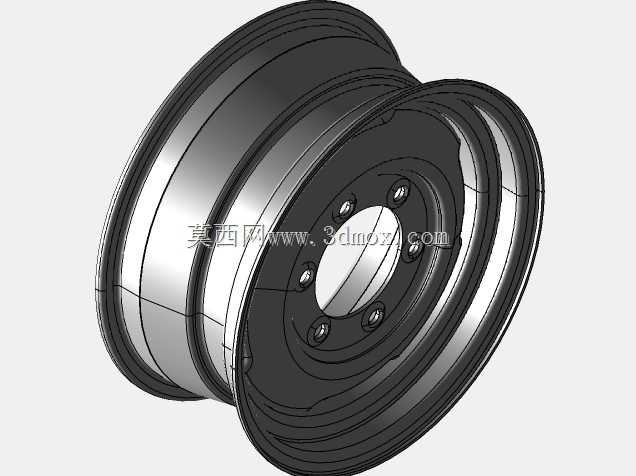

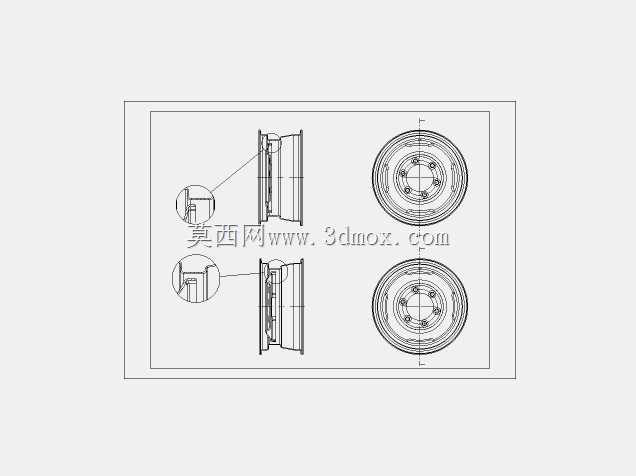

本次设计的轮辋面向重型越野作业车辆的使用场景，适配非铺装路面、复杂地形下的重载行驶需求，主要服务于野外作业、特殊路况通行的车辆行走系统，承担连接轮胎与车轴、传递行驶扭矩、承载整车及载荷重量、缓冲路面冲击的核心作用。两款同偏移量的20英寸轮辋，针对不同使用场景做了内壳倾角的差异化调整，其中一款内壳采用更陡的向上角度设计，能够适配不同扁平比、不同层级的越野轮胎安装需求，既可以满足常规砂石路面行驶的轮胎贴合度要求，也能适配大花纹深沟槽的越野轮胎在低胎压状态下的固定需求，避免轮胎在大冲击、大侧倾工况下出现脱圈风险。设计过程中优先考虑了重型越野场景的结构强度需求，轮辋主体采用多段式卷压成型的钢结构设计，轮缘位置做了加厚加强处理，能够抵御越野场景下石块磕碰、路面冲击带来的结构变形，气门嘴预留位置做了凸起防护结构，避免越野行驶中飞溅的石块击打气门嘴造成漏气故障。安装端采用六孔螺栓固定结构，螺栓孔分布圆尺寸匹配对应车型的车轴法兰安装边界，中心定位孔的公差设计兼顾了安装便利性与同轴度要求，能够保证车轮高速转动时的动平衡表现，减少行驶过程中的径向跳动与轴向窜动。两款轮辋保持相同的安装偏移量，意味着两款产品可以在同一车辆上混装使用，也可以根据轮胎选型、使用场景的不同灵活替换，无需调整车轴、制动系统的周边安装空间，降低了备件储备与现场更换的难度。轮辋的通风开孔设计兼顾了制动系统散热需求与自身结构强度，开孔位置避开了主要受力路径，在保证行驶过程中气流能够顺畅流经制动鼓/制动盘带走热量的同时，不会大幅降低轮辋的整体抗扭、抗冲击能力。细节设计上，轮辋与轮胎接触的胎圈座位置做了光滑圆角过渡处理，避免应力集中造成的胎圈磨损，也能减少长期交变载荷下轮辋自身的疲劳开裂风险，局部放大的细节结构针对轮辋拼接焊缝位置做了加强设计，能够承受重载工况下的反复载荷冲击，延长部件的使用寿命。
