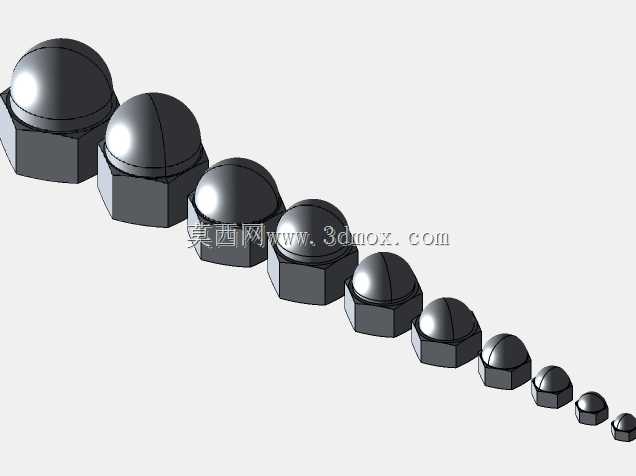

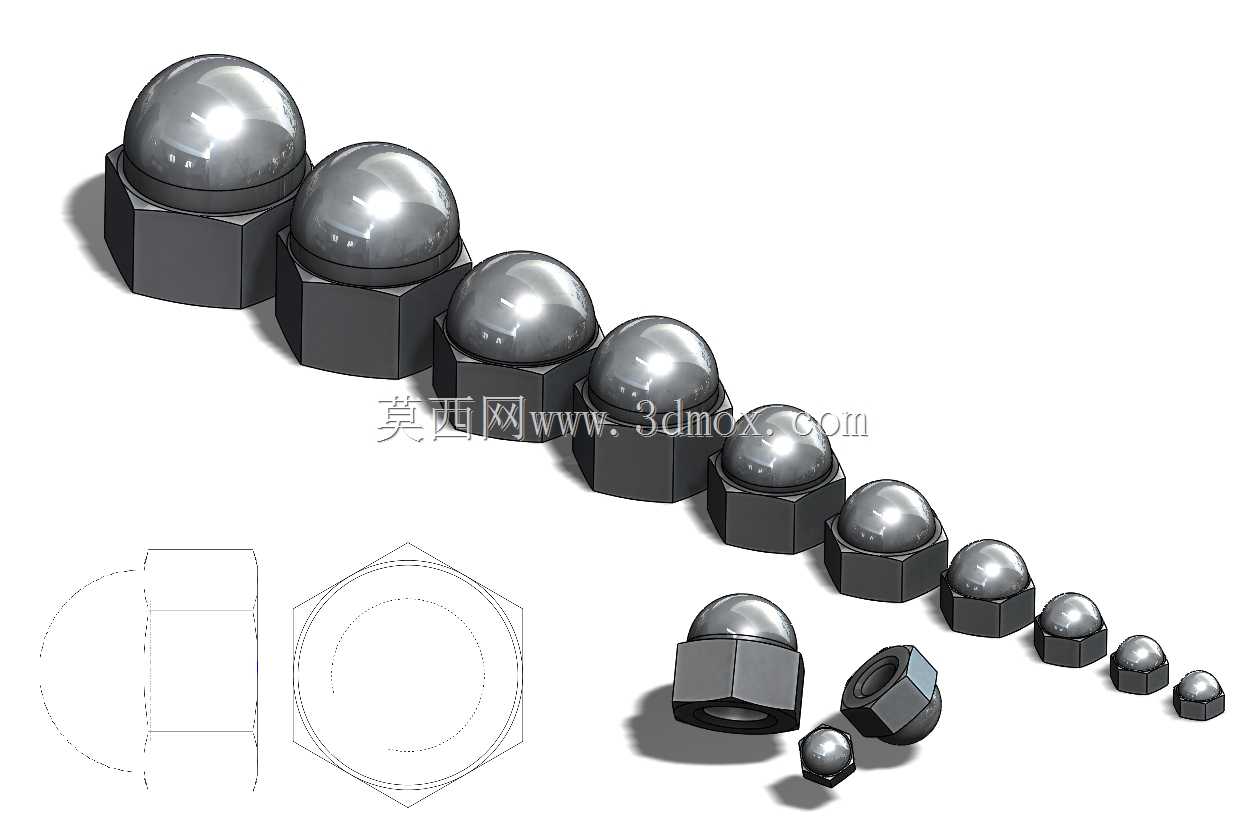

多规格圆顶盖形六角螺母三维设计

圆顶螺母也常被称为盖形螺母、盖帽螺母，是机械装配、五金连接场景中应用十分广泛的一类紧固件，本次呈现的系列规格覆盖M4到M20的常用公称直径区间，能够适配不同载荷等级、不同安装空间的连接需求。这类螺母最核心的结构特点是在常规六角螺母的锁紧端上方集成了一体式的半球形圆顶封闭结构，区别于普通通孔六角螺母的通透结构，圆顶部分可以完全包覆外露的螺栓螺纹端头，一方面能够避免螺纹端头在设备运行、人员操作过程中剐蹭划伤周边部件或是操作人员，在电气设备、户外设施、运动器械、家具五金等场景中，还能有效阻隔水汽、粉尘、腐蚀性介质接触螺纹啮合部位，大幅降低螺纹锈蚀、卡滞的概率，提升连接结构的长期可靠性。从设计思路来看，该系列螺母的六角基体部分完全遵循普通六角螺母的对边尺寸、厚度规范，能够适配常规的开口扳手、套筒扳手等通用安装工具，不需要额外配置专用安装工装，现场装配的通用性极强；上方的半球形圆顶与六角基体采用平滑过渡的一体式结构，没有尖锐棱角，安装完成后外露面呈现流畅的圆弧造型，在具备防护功能的同时也能提升装配部位的外观整洁度。在尺寸与安装边界层面，不同公称直径的螺母对应匹配同规格的外螺纹连接件，安装时需要预留的空间除了六角基体的对边扳手操作空间外，还需要在螺纹旋入方向预留对应圆顶高度的避让空间，避免圆顶与被连接件表面发生干涉，确保螺母能够完全旋合到位，达到设计要求的锁紧预紧力。在实际应用场景中，小规格的M4到M8型号常被用于电子设备外壳、小型仪器仪表、民用家具、非机动车的外露连接部位，兼顾连接紧固与外观防护、防剐蹭的需求；中等规格的M10到M16型号广泛应用于普通机械设备、管道支架、户外护栏、汽车外露部件的连接，能够应对中等载荷的连接需求，同时抵御户外环境的水汽侵蚀；大规格的M18、M20型号则多用于重型设备机架、工程机械外装部件、大型户外设施的连接点位，在提供足够锁紧力的同时，保护大直径螺纹端头不受磕碰损伤，也避免施工、运维过程中外露螺纹划伤作业人员。该系列螺母的结构设计充分平衡了通用安装兼容性、功能防护性与外观实用性，不需要对原有普通六角螺母的安装工艺做大幅调整，就能够实现连接点位的防护升级，是各类外露螺纹连接场景中极具实用性的紧固件选型。
