方程式赛车转向操控机构设计方案

该转向机构主要面向大学生方程式赛车赛事场景设计，适配单座后置后驱竞速赛车的底盘布局，承担赛车行驶过程中的方向控制核心功能，是赛车底盘操控系统的核心组成部分，直接决定赛车的转向响应速度、操控精准度与赛道行驶稳定性。在实际赛事应用中，该机构需要适配赛道连续弯道、急转避让、高速循迹等多种复杂行驶工况，既要满足低速弯角下的大转角转向需求，也要保证高速行驶时的转向虚位控制，避免转向过度或不足引发的失控风险。

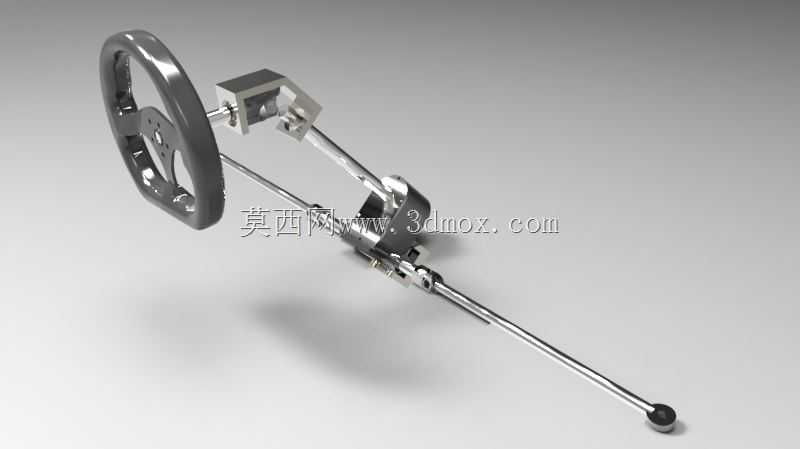

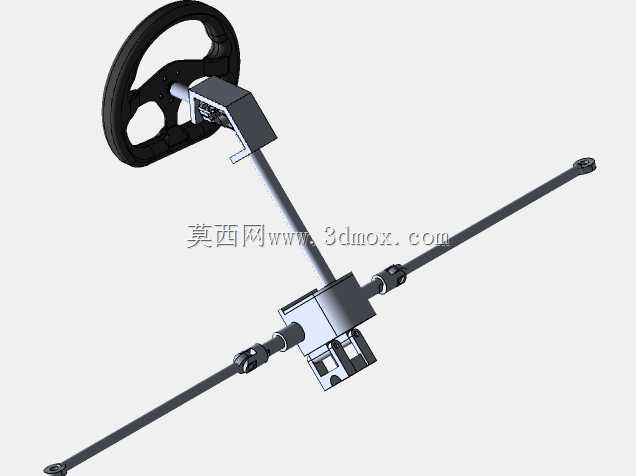

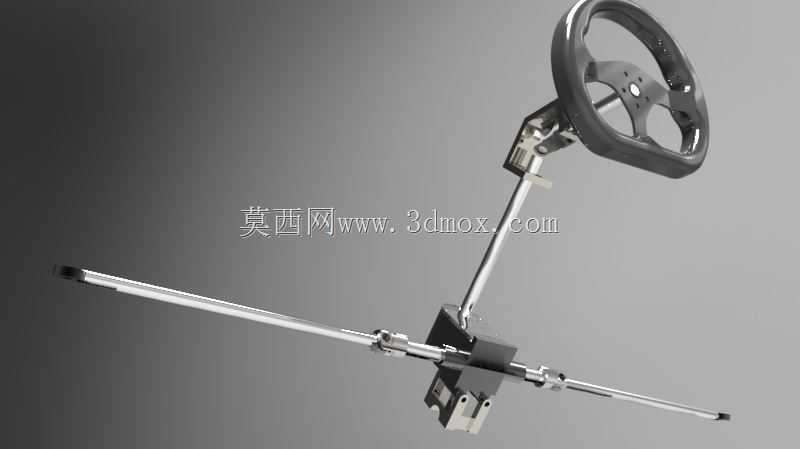

从功能特性来看，该转向机构采用齿轮齿条式传动结构，转向盘通过可调角度的转向柱连接传动机构，将驾驶员的转向输入力矩通过转向横拉杆传递至两侧前轮转向节，带动车轮完成偏转动作。转向柱设置了角度调节结构，可根据不同驾驶员的坐姿与驾驶习惯调整转向盘的倾斜角度，适配不同体型车手的操作需求，降低长时间驾驶的操作疲劳。传动段的横拉杆采用可调长度设计，可在整车装配调试阶段调整前轮前束参数，匹配不同的底盘调校设定，兼顾干地抓地、湿地防滑等不同轮胎工况下的操控表现。

设计过程中，该机构优先考虑轻量化与结构强度的平衡，整体结构摒弃冗余的装饰性部件，所有受力构件均采用等强度设计思路，在保证转向冲击下结构不发生形变的前提下尽可能削减非必要的材料厚度，降低转向系统的整体重量，帮助赛车实现更好的轴荷分配。转向盘采用镂空三辐式设计，握持区域做了贴合手型的轮廓处理，保证车手佩戴赛车手套时也能稳定握持，避免激烈驾驶过程中出现打滑脱手的问题。

从安装边界来看，该转向机构整体沿赛车驾驶舱前部中轴线布置，转向柱上端延伸至驾驶舱内车手胸部正前方位置，下端齿轮齿条机构固定在驾驶舱前围的安装支架上，两侧横拉杆向外延伸至前轮轮边，整体横向安装宽度适配标准方程式赛车的前轮轮距设定，纵向安装深度不会侵入驾驶舱内车手的腿部活动空间，安装点位均预留了标准的螺栓连接孔位，可直接与对应规格的赛车车架完成装配，不需要额外做大规模的结构修改。机构的运动行程经过精准校核，转向轮达到最大转角时不会与车架、悬架摆臂、轮辋等周边部件发生运动干涉，保证全行程范围内的转向动作顺畅无卡滞。
