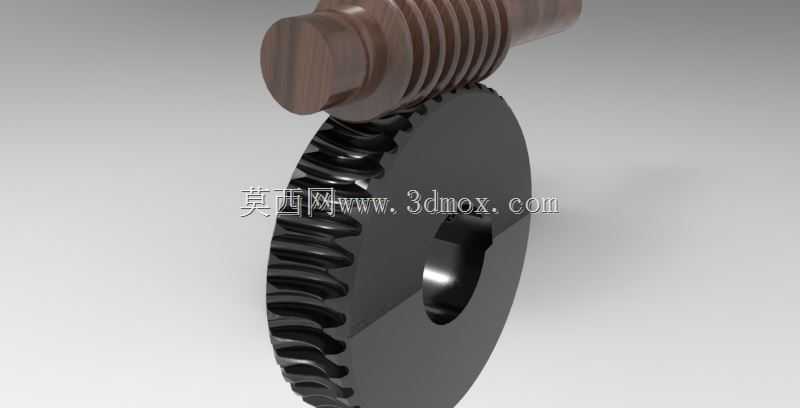

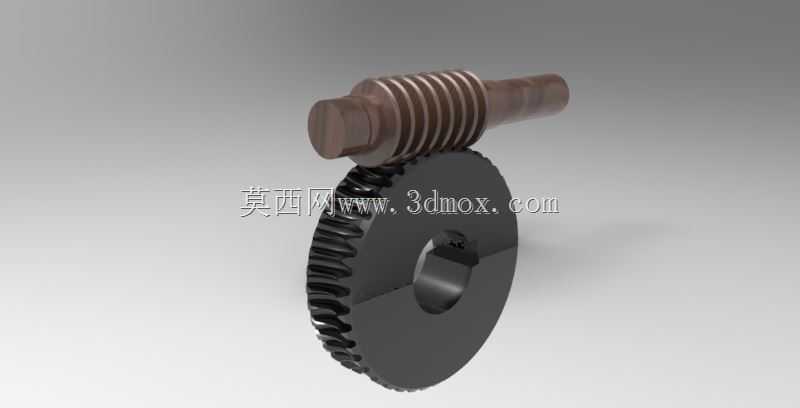

蜗杆蜗轮啮合传动教学演示结构

　　这套蜗杆蜗轮啮合结构，核心定位是机械原理教学场景下的运动传递演示载体，日常多用于职业院校机械基础课堂、企业新入职结构设计人员的传动原理认知实训，也可作为小型轻载传动工位的原理验证样件，帮助从业者直观理解交错轴传动的运动传递逻辑。从实际功能来看，这套结构可实现空间交错90度的两轴之间的运动与动力传递，相比常规平行轴齿轮传动，它具备更大的单级传动比，啮合过程中轮齿是逐步进入、逐步退出啮合状态，传动冲击小、运行平稳，同时自带反向自锁特性——也就是只能由蜗杆带动蜗轮转动，蜗轮无法主动驱动蜗杆回转，这一特性在轻载提升、简易定位机构中能起到防止负载倒转的安全防护作用，教学场景下也能让学习者直观观察到自锁现象的触发条件与表现。设计思路上，

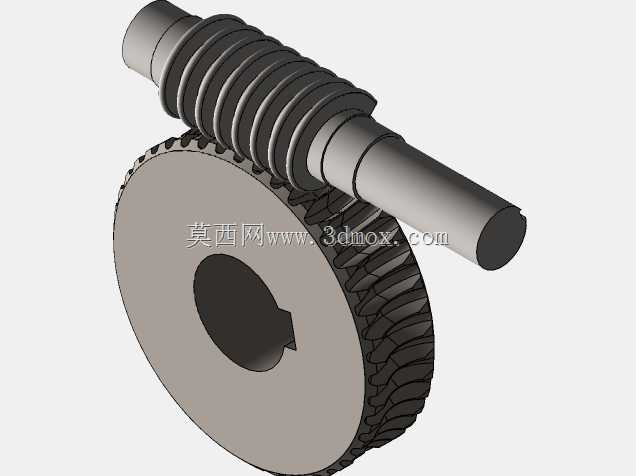

　　首先确定了交错轴90度的安装基准，蜗杆采用阿基米德圆柱蜗杆构型，这种构型加工工艺成熟，用车床即可完成齿形加工，不需要专用的复杂刀具，适配教学场景下的低成本加工需求；蜗轮采用与之匹配的渐开线齿形，齿向根据蜗杆旋向做对应偏置，保证啮合时齿面接触线的长度足够，避免出现点接触导致的快速磨损。结构设计时特意将蜗杆的齿顶圆、齿根圆参数与蜗轮的喉圆直径、齿宽参数做了匹配校核，保证啮合侧隙处于合理区间，既不会因为侧隙过大出现传动回差，也不会因为侧隙过小导致装配卡滞、运转发热。从安装边界来看，蜗杆的轴端做了标准的轴颈设计，可适配常规深沟球轴承的安装尺寸，两端预留的轴伸长度可方便连接手轮或者小型驱动电机，方便演示时输入动力；蜗轮的中心孔做了键槽结构，

　　可直接与输出轴配合传递扭矩，蜗轮的安装端面预留了螺栓孔位，可固定在教学演示台架或者小型设备的安装基板上，整体安装中心距严格按照蜗杆蜗轮的啮合参数计算确定，装配时只需要保证两轴的垂直度与中心距精度，就能实现顺畅啮合。外形尺寸方面，蜗杆的有效啮合长度覆盖了蜗轮的整个齿宽范围，避免出现啮合脱开的问题，蜗轮的最大外圆尺寸控制在常规演示台架的安装空间范围内，不会因为尺寸过大导致台架适配困难，整体结构没有多余的冗余设计，所有结构特征都服务于传动演示与功能实现，齿面的造型严格按照实际加工的齿形参数构建，可直接用于3D打印制作实物教具，也可作为原理样机的核心结构参考。在实际教学应用中，这套结构可以让学习者直观观察到蜗杆转动时蜗轮的转速变化，

　　理解大传动比下的减速增扭效果，同时通过反向转动蜗轮的操作，直观感受自锁特性的作用，相比平面的原理图讲解，实体化的结构演示能大幅降低学习者的理解门槛；在小型设备的应用场景中，这套结构的参数可直接迁移到轻载输送线的分度工位、小型卷帘机构的驱动端，利用自锁特性避免负载下坠，同时依靠平稳的传动特性降低运行噪音。设计过程中还特意考虑了装配工艺性，蜗杆与蜗轮的结构都没有复杂的倒扣特征，不管是3D打印制作教具，还是采用金属切削加工制作功能件，都不需要复杂的工装夹具，常规的机加工设备即可完成加工，装配时不需要做额外的配磨修形，只要按照基准定位安装就能达到预期的传动效果。
