单级行星轮系传动结构设计方案

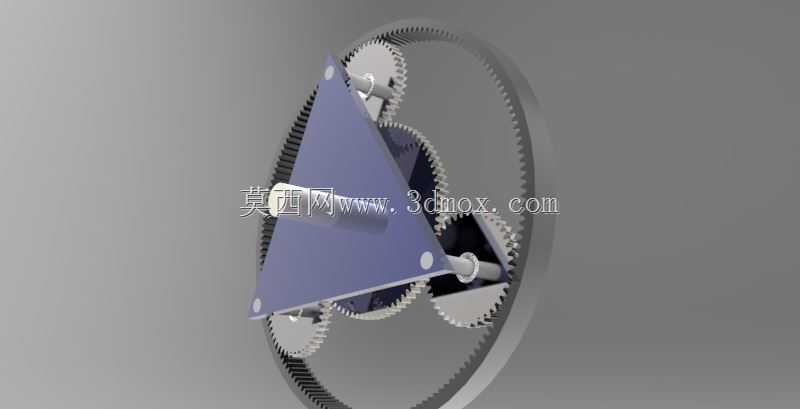

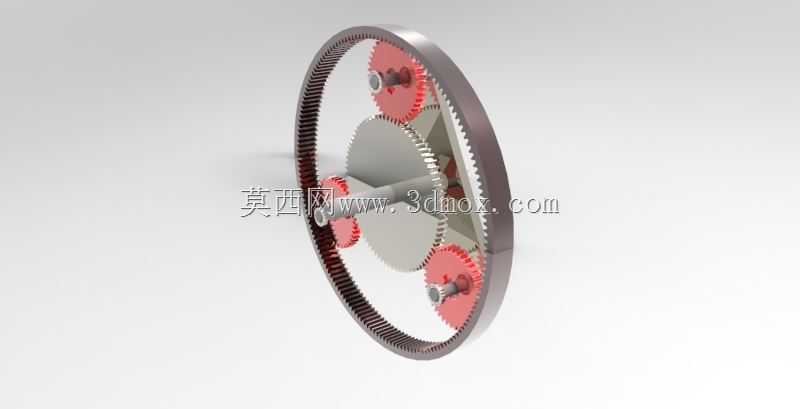

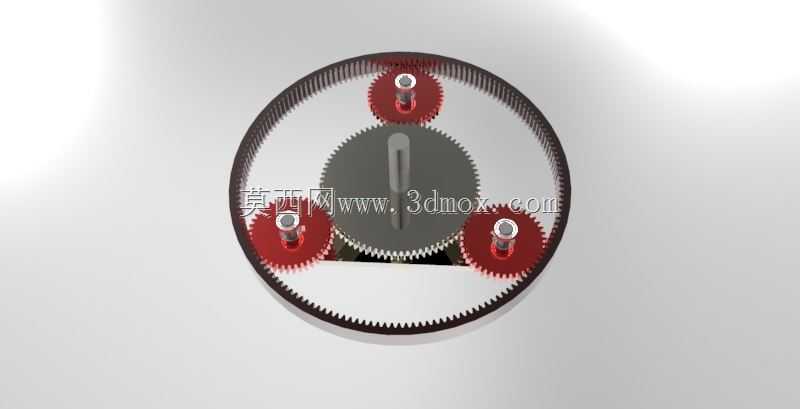

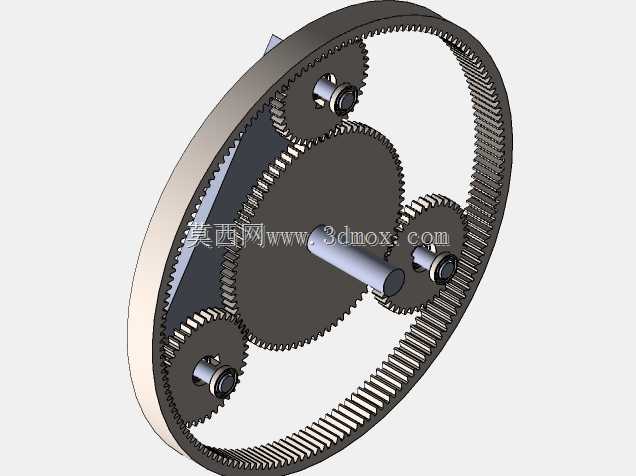

这套行星轮系结构在常规传动场景中适配性极强，小到自动化生产线的工位分度驱动、中小型输送设备的动力减速单元，大到工程机械的行走驱动辅组、风电变桨的减速执行端，都能见到同结构的应用身影。区别于普通定轴轮系，这套结构采用内齿圈固定、太阳轮输入、行星架输出的经典排布，三个行星轮沿周向120度均布在三角结构行星架上，能在紧凑的径向尺寸内实现大传动比输出，同时三个行星轮共同分担输入载荷，相比同功率等级的定轴减速结构，承载能力能提升40%以上，运行过程中的载荷波动更小，传动平稳性更优。设计阶段首先敲定的是安装边界约束，整体结构采用同轴输入输出布局，输入轴与太阳轮采用花键连接，输出端行星架的连接法兰端面预留了标准螺栓孔位，可直接对接负载端的连接轴，不需要额外加装转接法兰，能大幅缩减设备传动段的轴向安装空间。内齿圈的外圈设置有定位止口，可直接嵌入设备箱体的安装槽内，通过周向均布的沉头螺钉完成固定，安装时不需要额外设计复杂的定位工装，对装配人员的技能要求更低。行星架采用三角板式结构，三个行星轮的安装轴与行星架本体采用过盈配合加骑缝销的固定方式，能避免长期正反转切换过程中销轴出现松脱移位的问题，行星轮与销轴之间加装了滑动衬套，可在定期加注润滑脂的工况下长期运行，衬套磨损后可单独更换，不需要整体更换行星架组件，后期维护成本更低。设计过程中对齿轮的啮合侧隙做了针对性调整，在保证传动精度的前提下预留了合理的热膨胀间隙，避免设备在连续高负载运行时，齿轮因温升出现卡滞、胶合的问题。太阳轮采用浮动式安装设计，运行过程中可根据三个行星轮的受力情况自动微调中心位置，让三个行星轮的受载更均匀，避免单个齿轮因偏载出现过早磨损。这套结构的传动效率能稳定保持在96%以上，相比蜗轮蜗杆类减速结构，发热更小，长时间连续运行的温升更低，不需要额外加装复杂的散热结构，适配封闭箱体内部的安装场景。在选型适配时，可根据实际输入转速、负载扭矩的需求，调整太阳轮与行星轮的齿数配比，不需要改动整体的安装接口尺寸，就能适配不同参数的传动需求，通用化程度较高。
