行星轮系集成式齿轮箱传动结构

　　这套行星排布的齿轮传动结构，常被集成在中小功率的动力传输链路中，在轻工输送设备、小型自动化产线驱动端、民用机电设备的动力转换段都能见到同类结构的应用。区别于传统定轴齿轮箱的平行轴排布，这套结构将内齿圈作为固定边界或输出端的可选接口，多组行星轮同时与中心太阳轮、外侧内齿圈啮合，单级结构就能实现较高的减速比，同时多齿啮合的特性让载荷被均匀分散到各组啮合齿面上，同等输出扭矩下的结构体积比平行轴齿轮箱缩小近四成，非常适合安装空间受限的动力端场景。

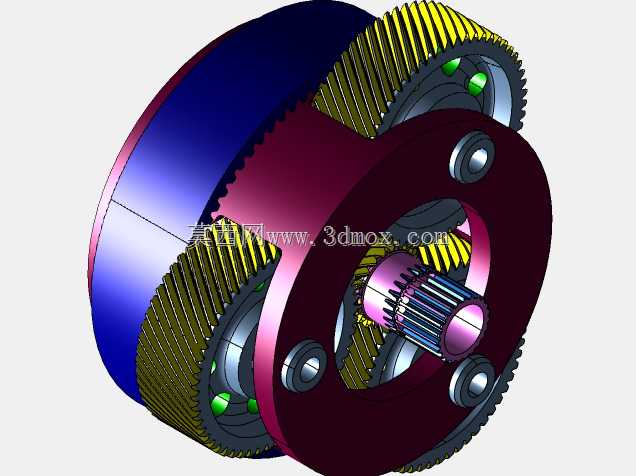

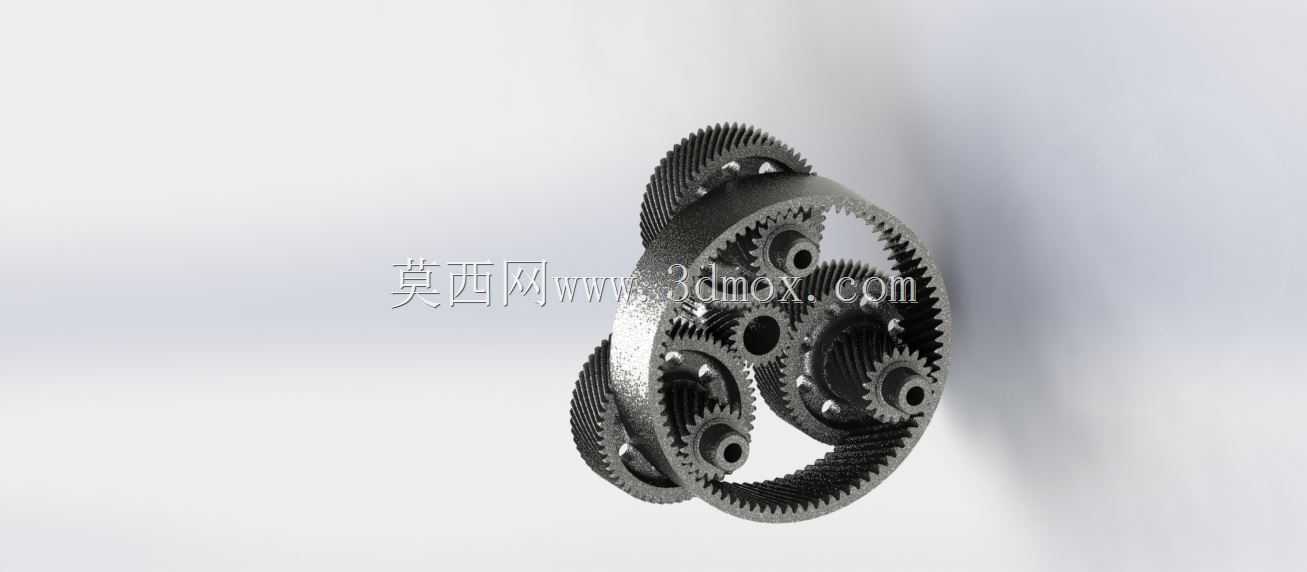

　　从结构设计逻辑来看，这套齿轮箱的排布充分利用了环形内齿圈的内部空间，三组行星轮沿周向120度均匀分布，每个行星轮通过销轴与行星架连接，动力输入时中心太阳轮带动所有行星轮同步自转的同时沿内齿圈公转，最终通过行星架将低转速大扭矩的动力输出。设计过程中需要严格控制各齿轮的齿侧间隙，行星轮销轴的位置度公差需要控制在0.02mm以内，避免多轮啮合时出现载荷偏载，导致局部齿面应力集中出现早期点蚀失效。内齿圈的齿形加工需要采用插齿工艺保证齿向精度，与外壳的配合采用过盈定位加骑缝销固定，避免重载工况下内齿圈出现周向窜动。

　　安装边界方面，这套齿轮箱的输入端采用标准轴孔配合，可直接匹配常规伺服电机或异步电机的输出轴，轴伸长度预留了足够的键槽安装空间，输入端法兰的安装孔位采用通用的圆形法兰排布，可适配多数标准动力单元的安装接口。输出端的行星架采用空心轴设计，可直接穿过输出轴连接负载，也可根据需求加装实心输出轴，外壳的径向尺寸控制在紧凑范围内，安装时不需要预留过大的径向操作空间，轴向的总长度较短，可直接嵌入设备的结构腔体内部，不需要额外设计突出的安装支座。

　　实际使用过程中，这类齿轮箱的润滑采用脂润滑方式即可满足常规工况需求，不需要设计复杂的油路循环系统，维护时仅需定期补充润滑脂，日常运维成本较低。齿轮的材料选用20CrMnTi渗碳淬火，齿面硬度达到HRC58-62，芯部保持足够的韧性，可承受频繁正反转带来的冲击载荷。啮合齿形采用修形设计，对齿顶和齿根进行适当的修缘处理，降低啮合时的冲击噪音，在额定转速下运行时的噪音可控制在65分贝以内，适合对噪音有一定要求的室内设备使用。

　　在结构细节处理上，行星轮的销轴内部设计有润滑油道，可在运转过程中将润滑脂引导至销轴与行星轮内孔的配合面，减少转动副的磨损，延长部件使用寿命。内齿圈的外侧设计有环形定位槽，可与设备壳体的定位凸台配合，保证齿轮箱与设备安装的同轴度，避免安装偏心导致的运转振动。端盖与外壳的配合面采用O型圈密封，可防止润滑脂泄漏，同时阻挡外部粉尘进入啮合腔体内，适配多粉尘的车间作业环境。

　　这类集成式行星齿轮结构，相比传统的多级平行轴减速结构，传动效率更高，单级传动效率可达到97%以上，动力传输过程中的能量损耗更小，在电池供电的移动设备上使用时，可有效延长设备的续航时间。同时结构的同轴度更好，输入输出轴保持同一轴线，设备整体的受力更加均匀，不会出现平行轴结构带来的偏载力矩，可降低设备支撑结构的强度设计要求，进一步压缩设备的整体制造成本。
