方程式赛车悬架用阻尼减振器结构设计

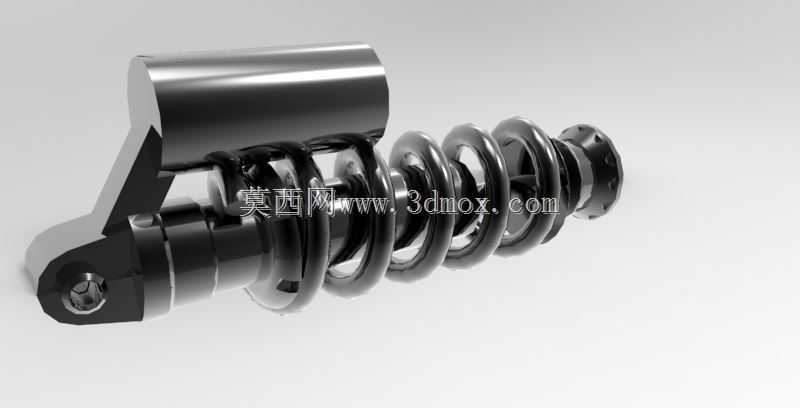

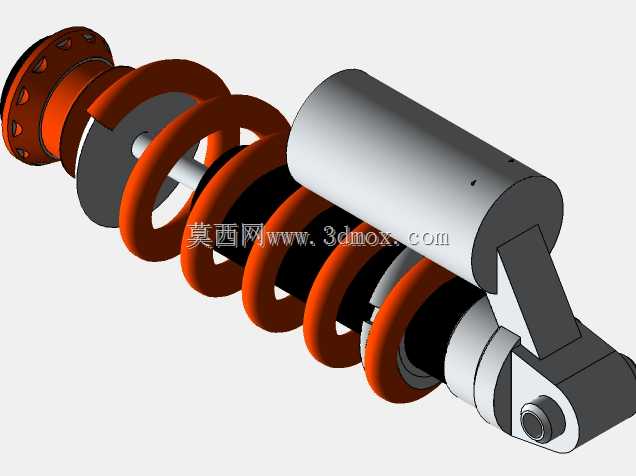

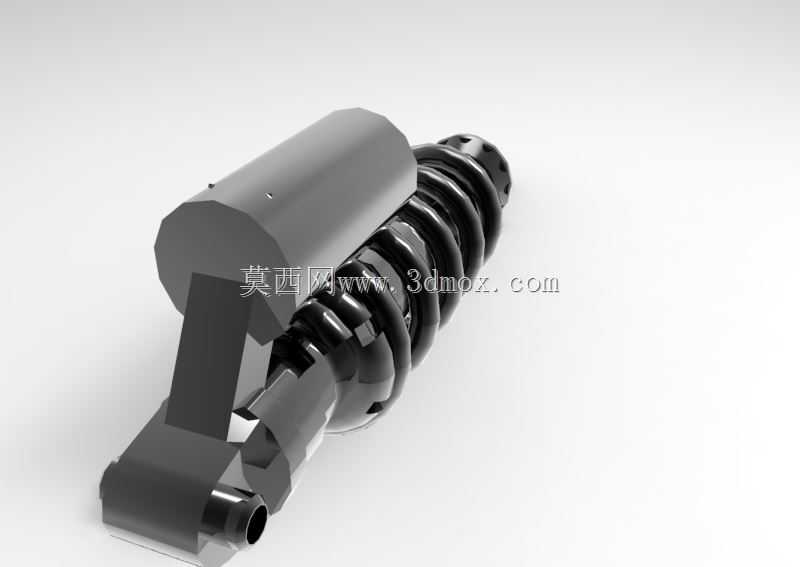

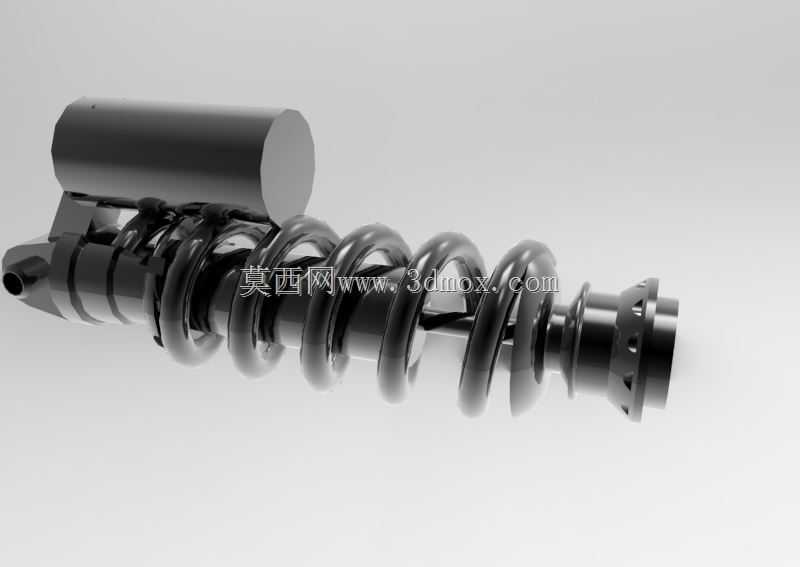

　　这款阻尼减振部件主要面向学生方程式赛车的悬挂系统配套设计，核心作用是在赛车行驶过程中吸收路面传递的冲击能量，衰减弹簧往复振动带来的车身弹跳，保证轮胎与赛道表面的持续贴合度，避免车轮离地导致的抓地力丧失，同时降低车架传递到驾驶舱的振动幅值，提升车手操控的精准度与长时间驾驶的舒适度。从结构布局来看，该部件采用阻尼筒与螺旋弹簧同轴集成的设计方案，阻尼筒侧置外置储油腔结构，能够在减振器高频往复运动时提供充足的油液循环空间，避免连续颠簸工况下油液起泡导致的阻尼力衰减，匹配方程式赛车赛道连续起伏、弯道侧倾载荷大的使用场景。设计过程中首先确定了安装点的硬点坐标，上下两端均采用杆端关节轴承的连接形式，上端连接车架悬架安装塔座，

　　下端连接下摆臂与转向节的连接支座，这种铰接结构可以适配悬架跳动过程中减振器的小角度摆动，避免硬连接带来的侧向弯矩损坏阻尼筒密封件，关节轴承的选用也能抵消车架焊接、装配过程中带来的安装位形位公差，降低装配应力对部件使用寿命的影响。螺旋弹簧采用等节距圆柱螺旋结构设计，弹簧丝直径、中径、有效圈数的参数匹配经过多轮动力学仿真迭代，保证弹簧刚度与阻尼阀系的阻尼力特性形成匹配，在压缩行程初期提供较低的阻尼力过滤路面细碎颠簸，压缩行程末端阻尼力线性上升限制悬架最大跳动量，避免悬架撞击缓冲块带来的冲击；回弹行程则提供更高的阻尼力，拉住弹簧回弹的速度，避免车身出现多余的上下晃动。外置的储油腔通过油路与阻尼筒主腔连通，内部设置了多组阀片结构，

　　可通过调整阀片的厚度、数量、预紧力来调整压缩与回弹行程的阻尼力曲线，适配不同赛道的路面特性，比如在平整度高的铺装赛道可以调高回弹阻尼提升车身支撑性，在颠簸较多的临时赛道可以调低阻尼提升轮胎贴地性。外形尺寸方面，该减振器的总长匹配方程式赛车悬架的设计行程，完全压缩后的长度预留了足够的安全间隙，避免弹簧并圈或阻尼筒触底，最大伸长长度也满足悬架下跳极限时的连接需求，不会出现减振器被拉脱的情况；弹簧的外径与阻尼筒的外径尺寸经过校核，在悬架跳动全行程中不会与周边的车架管材、转向拉杆、刹车管路发生运动干涉，安装时上下连接点的螺纹规格匹配通用的赛车悬架紧固件，不需要额外制作转接件即可完成装配。从功能特性来看，该结构除了承担垂向的减振缓冲作用外，

　　还能在车辆过弯时辅助提供侧倾刚度，配合横向稳定杆减少车身侧倾角度，让车辆的重心转移更平缓，提升弯道中的操控极限；制动过程中也能抑制车头点头的幅度，保证前后轴的载荷分配更稳定，避免前轮载荷过大导致的后轮抓地力不足。设计过程中还考虑了部件的维护便利性，阻尼筒的端盖采用可拆卸结构，后期可以根据使用需求更换不同刚度的弹簧，或者拆解更换阻尼阀片、密封件，不需要整体更换部件，降低赛事运营中的备件成本；所有外露的金属表面都做了硬质阳极氧化处理，能够抵御赛道上的砂石击打、雨水侵蚀，避免表面锈蚀影响部件强度与外观。在建模过程中，所有配合面的尺寸公差都按照机械加工的实际要求标注，阻尼筒与活塞的配合间隙、弹簧两端的磨平角度、安装轴承的压装公差都符合实际加工工艺要求，不存在无法落地的理想化结构，导出的工程图可以直接用于零部件的机加工与装配调试，能够直接支撑学生方程式赛车的实车搭建工作。
