FSAE赛车专用多歧管进气系统结构设计

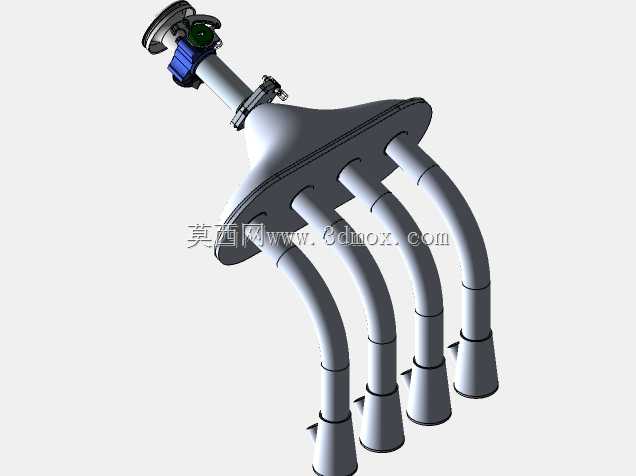

　　这套进气系统是针对大学生方程式赛车单缸或四缸小排量高转发动机开发的专用进气总成，核心作用是在发动机全工况转速区间内，为各气缸提供均匀、流速稳定的可燃混合气，直接影响发动机的充气效率、扭矩输出曲线与高转动力响应表现。整套结构从进气入口到气缸安装面依次包含节气门安装座、进气导流段、稳压腔、等长进气歧管、缸盖连接法兰几个核心部分，所有流道内壁均做了顺滑过渡处理，避免截面突变造成的气流涡旋与进气阻力损失。

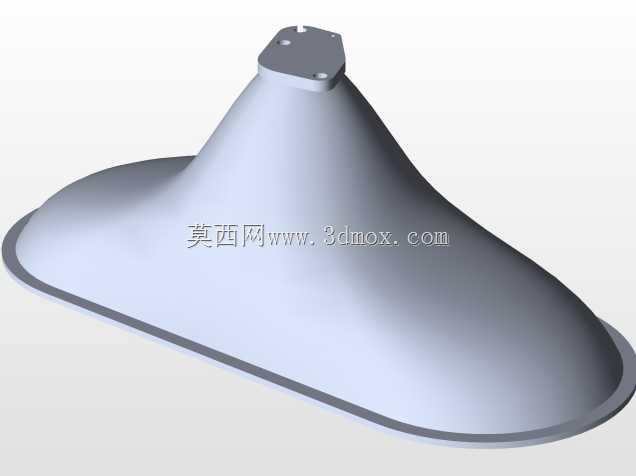

　　设计阶段首先要匹配发动机的排量、标定最高转速与气门正时参数，通过波动效应计算歧管的最佳长度与管径，等长歧管的设计可以保证各缸的进气行程压力波到达时间一致，避免各缸充气效率差异造成的动力输出不平顺。稳压腔的容积设定需要兼顾低转扭矩储备与高转进气响应，容积过小会导致高转进气不足，容积过大则会造成节气门响应滞后，这套结构的稳压腔采用了类水滴形的过渡造型，入口处正对节气门流出的气流方向做了弧形导流面，减少气流直接冲击腔壁造成的能量损失。

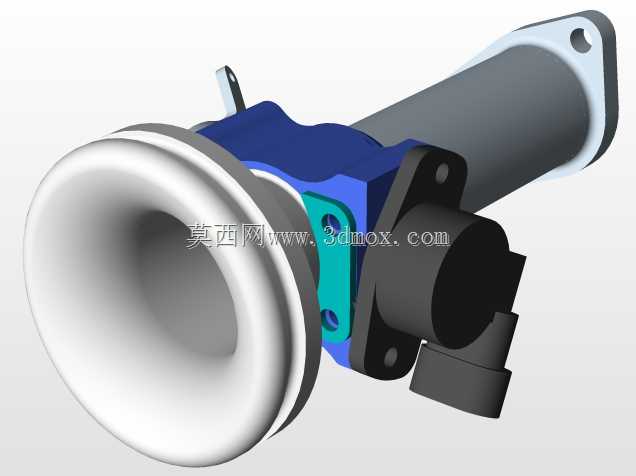

　　节气门安装位采用了标准的卡箍连接结构，适配通用的赛车专用大口径节气门，安装端面预留了密封槽位，可以适配橡胶密封圈或者密封垫实现端面密封，避免未计量的空气漏入进气道造成空燃比失准。歧管与缸盖连接的法兰面根据对应机型的气道位置、螺栓孔位做了精准匹配，每个歧管出口的截面形状与缸盖进气道入口完全对齐，避免安装后出现台阶干扰气流。

　　安装边界方面，整套总成的固定点除了缸盖法兰的连接螺栓外，在稳压腔侧面与歧管中段预留了辅助安装支架的固定位，可以通过定制支架连接到发动机缸体或者车架上，避免高转速下的共振造成结构疲劳损坏。所有管路的弯折半径都经过校核，既保证流道顺滑，也避开了发动机周边的喷油嘴、点火线圈、水管线束等附件的安装空间，不会出现装车后与周边部件干涉的问题。

　　实际装车使用场景中，这套进气系统可以适配自然吸气的高转赛车发动机，在赛道全油门工况下，顺滑的流道可以降低进气阻力，提升发动机的最大充气效率，等长歧管的设计可以让各缸的空燃比一致性更好，方便ECU进行统一的喷油与点火标定，减少各缸爆震倾向。稳压腔的造型设计可以在急开节气门的瞬间，储备足够的进气量，提升赛车出弯时的动力响应速度。在日常调试场景中，节气门位的卡箍结构可以快速拆装，方便调整节气门开度传感器或者更换不同口径的节气门来适配不同的赛事规则要求，法兰面的通用化设计也可以快速适配不同排量的同系列发动机，减少重新设计进气系统的工作量。

　　结构细节上，歧管部分采用了等曲率的弯曲造型，避免直角弯折造成的气流分离，每个歧管的内壁粗糙度都控制在较低水平，减少气流沿程阻力。稳压腔的外壳做了局部的加强筋设计，在控制整体重量的前提下提升结构刚度，避免高负压下出现腔体变形影响进气容积。所有连接位置的壁厚都经过强度校核，既满足负压下的结构强度要求，也尽可能控制整体重量，符合赛车轻量化的设计原则。
