汽车传动系统用螺旋锥齿轮差速器结构设计

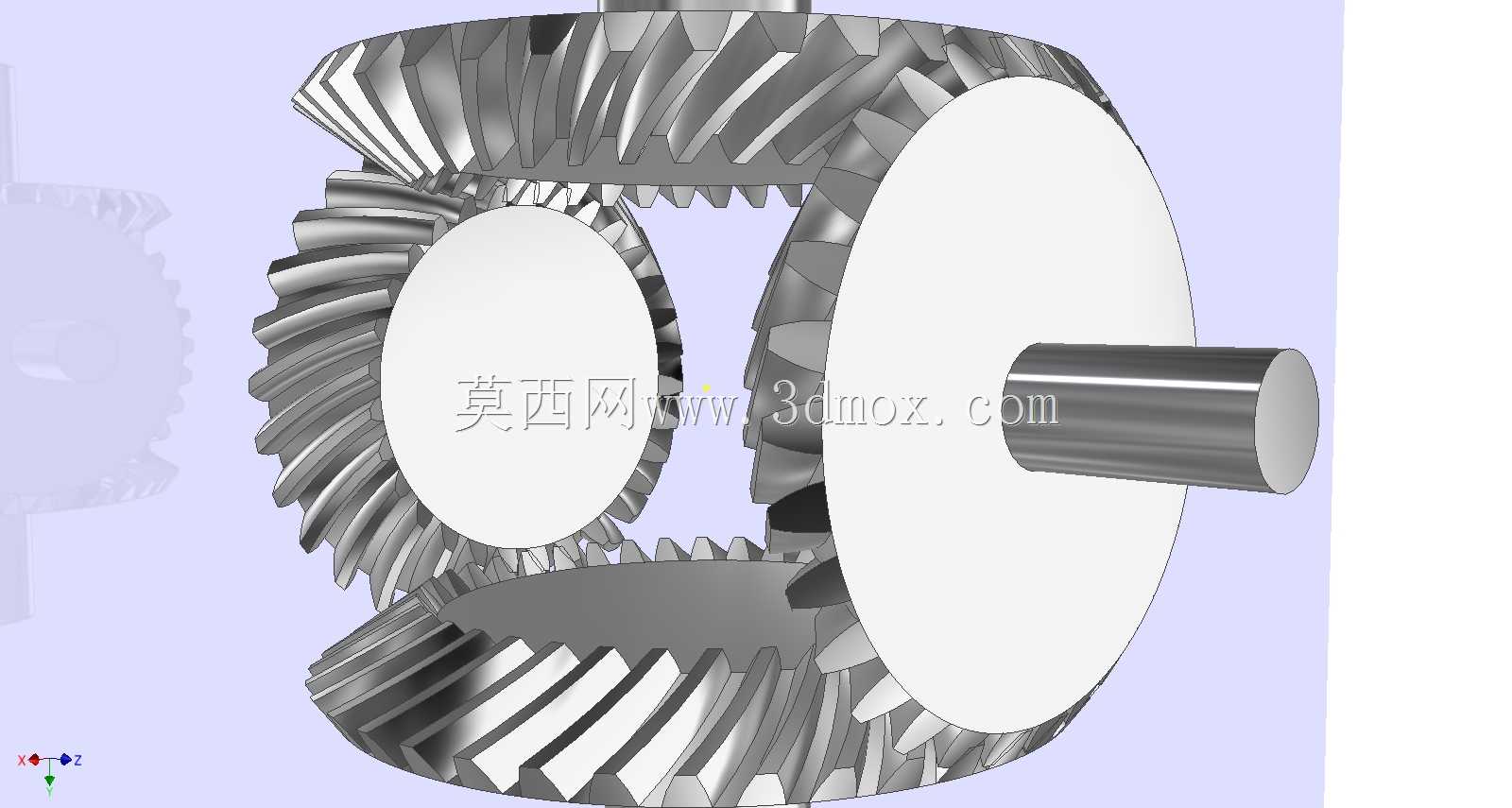

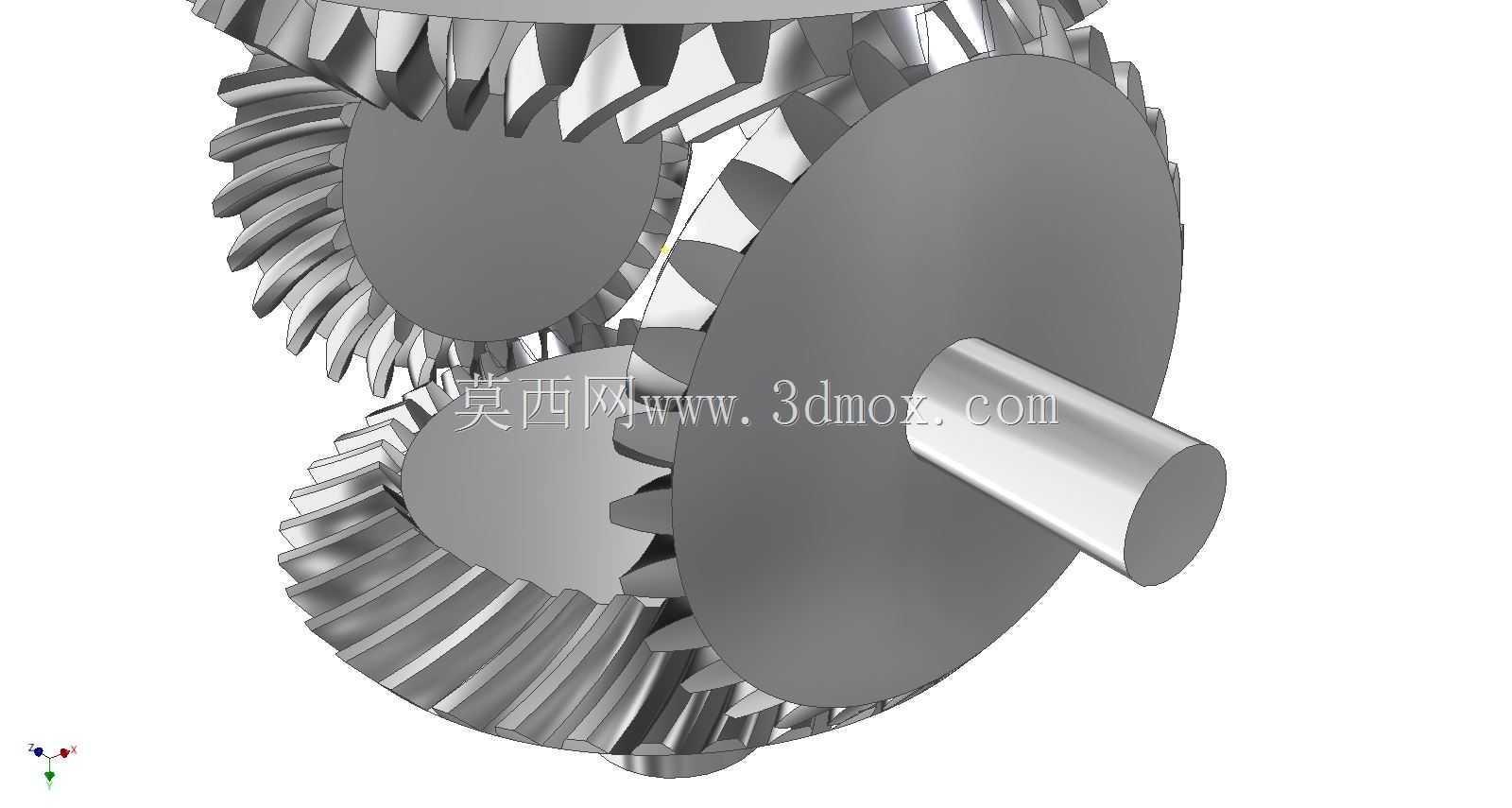

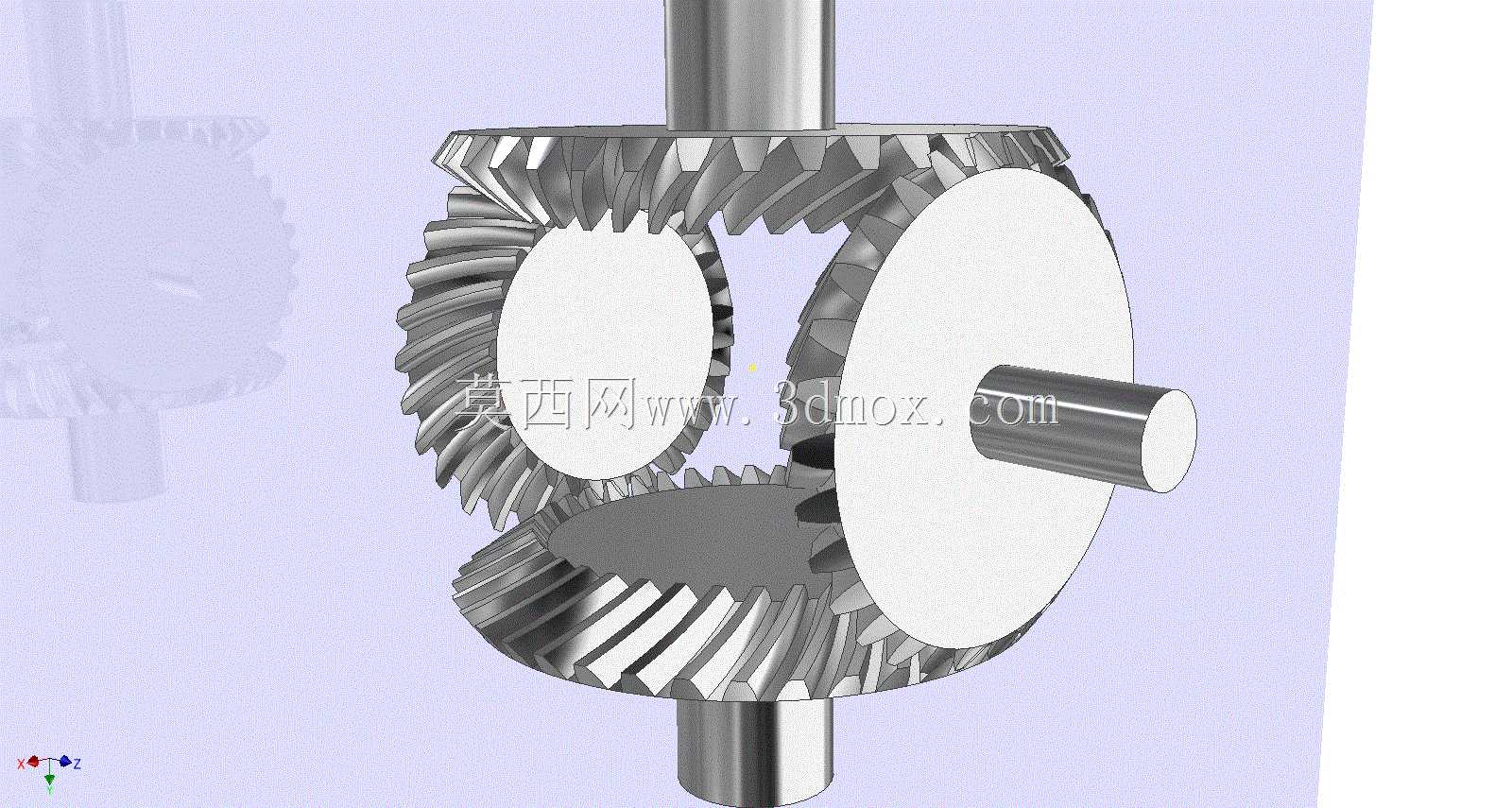

该差速器结构主要应用于乘用车辆、商用载货车辆的驱动桥传动环节，是汽车传动系统中协调左右驱动轮转速差的核心部件，安装在车辆驱动桥的桥壳箱体内部，两端分别连接左右两侧的驱动半轴，输入端与主减速器的从动螺旋锥齿轮刚性连接，承担着将主减速器传递来的动力拆分输出给两侧车轮的核心作用。在车辆实际行驶过程中，当车辆进行转向动作、或是行驶在凹凸不平的非铺装路面时，两侧驱动轮的滚动行驶半径会出现差异，滚动行程也会产生差值，该差速器可通过内部行星锥齿轮的自转与公转配合，自动调整两侧半轴的输出转速，允许两侧驱动轮以不同转速做纯滚动运动，避免轮胎出现滑动拖磨的问题，既能够降低轮胎的异常磨损速率，也能提升车辆转向时的操控平顺性，减少传动系统承受的附加冲击载荷。从结构设计来看，该差速器采用对称式螺旋锥齿轮传动结构，核心组成包含差速器壳体、四个行星锥齿轮、两个半轴锥齿轮、行星齿轮轴以及配套的止推垫片，差速器壳体为分体式铸钢结构，安装法兰端面与主减速器从动大锥齿轮通过螺栓刚性固连，壳体内部预留有行星齿轮轴的安装定位孔，行星齿轮轴穿入壳体后通过定位销锁止固定，避免轴体在传动过程中出现周向转动或是轴向窜动。四个行星锥齿轮均匀套装在行星齿轮轴的四个轴颈位置，齿轮背面与壳体内壁的球面支撑面贴合，球面结构可保证行星齿轮在随壳体公转的同时，能够顺畅绕行星齿轮轴完成自转动作，齿轮与壳体之间加装的耐磨止推垫片，可吸收齿轮传动过程中产生的轴向推力，减少壳体的磨损，后期维护时仅需更换垫片即可恢复装配精度，无需整体更换壳体。两个半轴锥齿轮分别布置在差速器壳体的左右两侧，与四个行星锥齿轮保持常啮合状态，齿轮内孔加工有花键结构，与驱动半轴的外花键配合传递扭矩，半轴齿轮的背面同样加装止推垫片，抵靠在差速器壳体的内侧端面，承受传动过程中的轴向载荷。外形与安装边界方面，该差速器的径向最大尺寸适配主流紧凑型家用轿车、轻型载货汽车的驱动桥桥壳安装空间，输入端连接的主减速器从动锥齿轮齿面为螺旋齿形，相比直齿锥齿轮具备更高的重合度，传动过程中啮合冲击更小、运转噪音更低，能够传递更大的扭矩，适配排量1.0L-2.5L的燃油车型动力输出需求。差速器壳体两端的轴颈位置加工有轴承安装位，可通过圆锥滚子轴承支撑在驱动桥桥壳的轴承座孔内，保证壳体转动过程中的同轴度与支撑刚度，两端半轴的安装孔位同轴度公差控制在0.02mm以内，避免半轴运转过程中出现偏摆抖动问题。整体结构设计充分考虑了传动效率、承载能力与维护便利性，齿轮参数经过匹配优化，在保证扭矩传递能力的前提下尽可能缩小结构体积，降低整体重量，适配车辆底盘的轻量化设计趋势，同时对称式的结构布局也保证了左右两侧动力输出的一致性，在车辆直线行驶时，行星齿轮无自转动作，随壳体整体公转，将动力等扭矩传递给两侧半轴，保证车辆直线行驶的稳定性；当两侧车轮存在转速差时，行星齿轮产生对应转速的自转，吸收两侧半轴的转速差值，保证车轮始终处于纯滚动状态，兼顾了车辆直线行驶的动力传递效率与转向行驶的操控灵活性。
