日产Datsun King皮卡平板钢框架结构

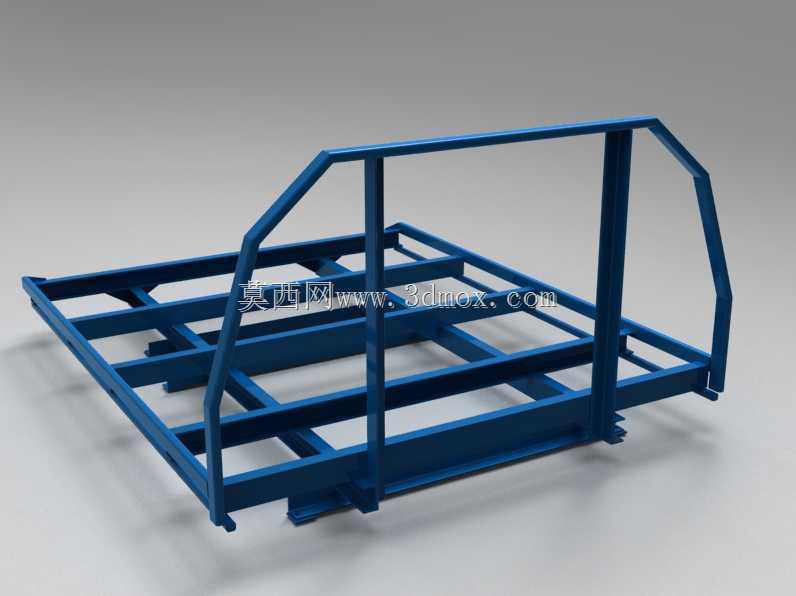

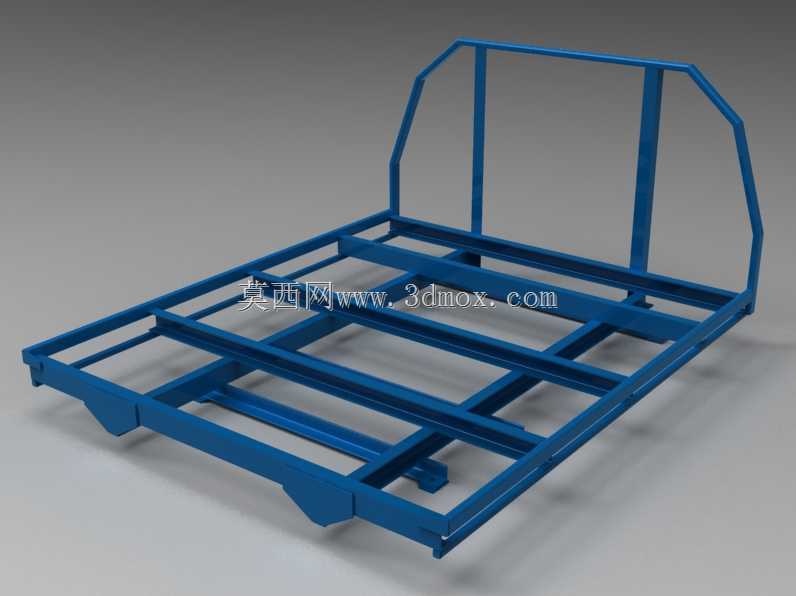

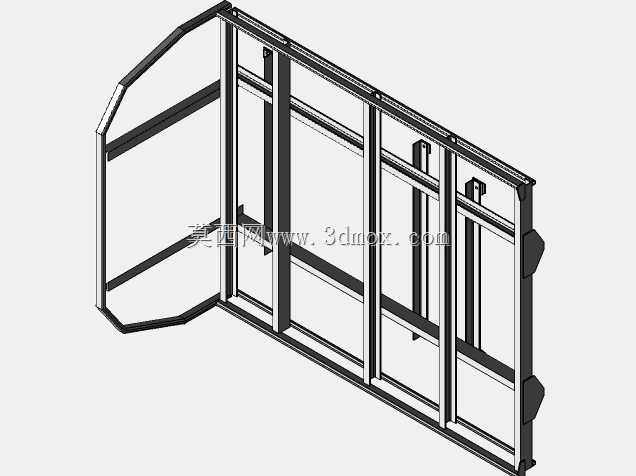

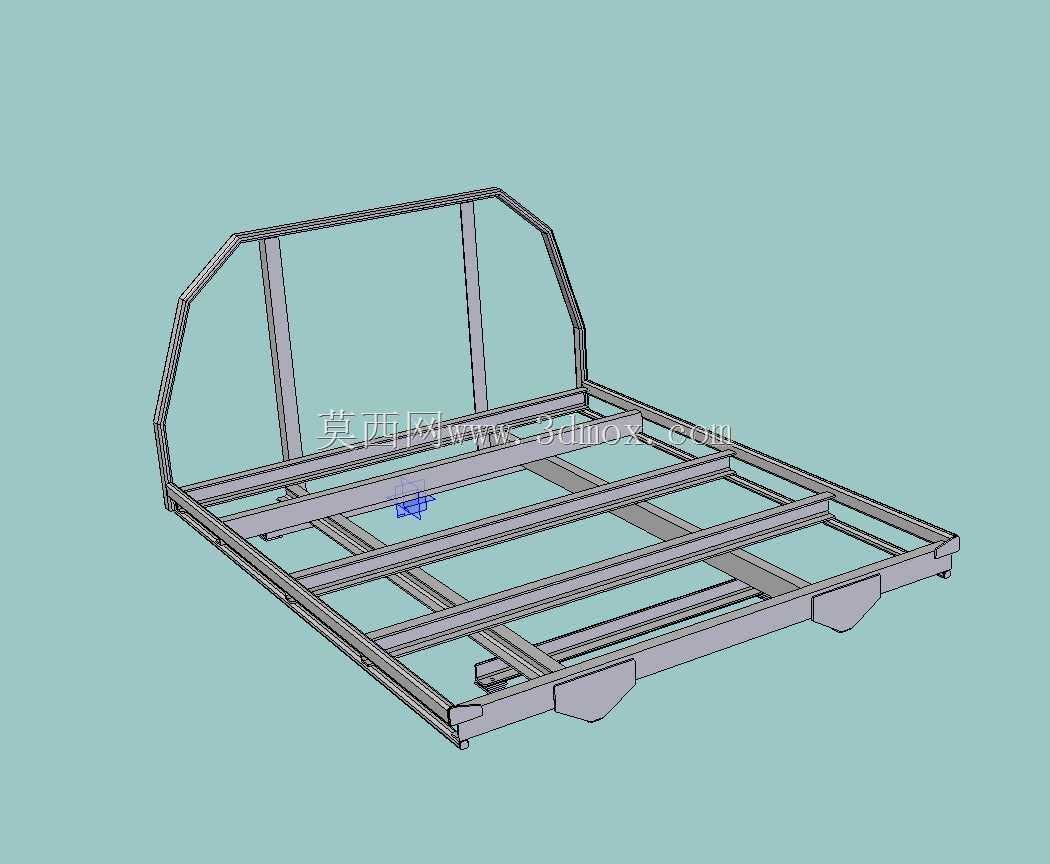

该结构为轻型皮卡车型的货厢平板承载钢框架，主要应用于小型商用皮卡的后货厢承载系统，是皮卡车型承担货物装载功能的核心基础结构，适配日常城配运输、个体经营拉运、工程作业短途载物等多元使用场景，能够为货厢上装的栏板、底板、防护结构提供稳定的安装基体，同时承担行驶过程中货物载荷传递、路面颠簸冲击缓冲的核心作用。从实际用途来看，该框架直接决定了皮卡货厢的额定承载能力与结构耐用性，日常使用中既要承载堆叠货物的静载荷，也要承受车辆起步、制动、转弯时货物产生的纵向、横向冲击载荷，还要应对非铺装路面行驶时底盘传递的扭转振动，避免货厢出现开焊、变形、开裂等失效问题。在功能特性设计上，该框架采用多横梁纵梁交错的格栅式布局，沿车辆行驶方向布置的主纵梁采用加厚矩形截面钢材，作为核心承载梁直接与底盘车架的安装点对接，将货厢载荷均匀传递到整车底盘；横向布置的多根辅助横梁按照载荷分布规律不等距排布，在货厢尾部、轮拱避让位置做了针对性的结构加强，既保证整体承载刚度，又合理避让底盘的后轮、悬挂、管线等部件，避免出现安装干涉。设计思路上优先兼顾轻量化与结构强度，没有采用整板式的厚重底板基座，而是通过梁架的合理排布实现应力分散，在框架前部设计了与驾驶室后围贴合的龙门架结构，既可以作为货厢前挡板的安装基础，也能在紧急制动时阻挡货物向前冲击驾驶室，提升驾乘安全性；框架底部预留了标准的安装支脚，能够直接与底盘车架的预留安装位匹配，不需要额外做大规模改装适配，同时在框架边缘预留了栏板铰链、锁钩、绳钩等附属部件的安装点位，方便后续上装部件的装配。在外形尺寸与安装边界上，该框架整体宽度适配小型皮卡的整车宽度要求，不会超出车身两侧的外廓边界，长度匹配单排/一排半皮卡的标准短货厢尺寸，前部龙门架的高度不超过驾驶室顶部高度，避免行驶过程中增加过多风阻；底部的安装支脚高度充分考虑了与后轮拱的间隙，预留了足够的悬挂跳动空间，即使在满载状态下悬挂压缩到极限行程，框架也不会与轮胎、悬挂部件发生剐蹭干涉，框架的纵梁截面高度经过反复校核，在保证离地间隙满足通过性要求的同时，尽可能降低货厢底板高度，方便日常装卸货物时的搬运操作，减少抬升货物的劳动强度。
