四冲程直列四缸动力总成结构设计

这款直列布局的四缸四冲程动力结构，是乘用车、小型工程机械、农用动力装备领域应用最广泛的内燃动力核心构型，承担着将燃油燃烧产生的热能转化为旋转机械能的核心作用，为整台设备提供持续稳定的动力输出。从实际应用场景来看，这类直列四缸结构凭借布局紧凑、运转平顺性均衡、维护成本低廉的优势，覆盖了从家用代步车辆、轻型货运车辆，到小型发电机组、园林工程机械、小型农用作业装备的动力配套需求，是中小排量动力段的主流构型选择。

在功能特性层面，这套结构完整还原了四冲程内燃机的核心工作逻辑：四个活塞沿气缸轴线做直线往复运动，通过连杆将往复作用力传递给曲轴，将直线运动转化为曲轴的旋转扭矩输出，完整覆盖进气、压缩、做功、排气四个工作循环，直列布局的设计让四个气缸的点火间隔可以均匀分布在曲轴旋转的720度工作周期内，相比单缸、双缸结构能大幅降低动力输出的脉动冲击，让运转过程更平稳，同时直列的排布方式也让进排气系统、冷却管路、润滑油路的布置更规整，有效压缩了动力总成的横向占用空间。

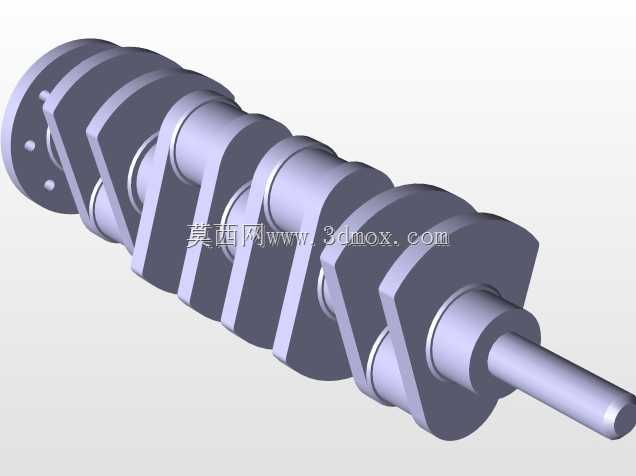

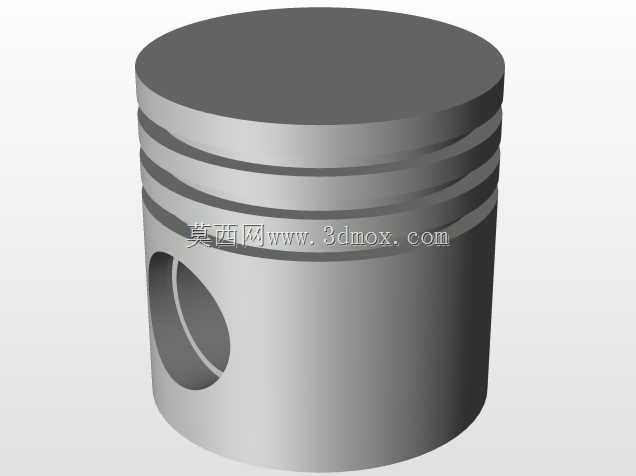

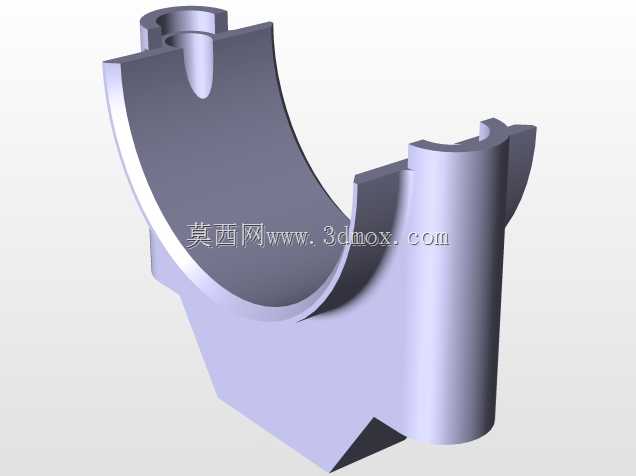

从设计思路来看，这套结构优先平衡了动力输出平顺性、结构可靠性与装配维护便捷性三者的关系：曲轴采用全支撑设计，每个曲柄臂之间都设置主轴颈承载，可有效承受活塞做功时传递的交变冲击载荷，降低高速运转时的曲轴形变；活塞采用轻量化设计，裙部预留了热膨胀余量，可适配工作状态下的高温形变，避免冷态敲缸、热态拉缸的问题；连杆采用大、小头分体式结构，小头通过活塞销与活塞连接，大头与曲轴连杆轴颈配合，装配时可通过调整轴瓦间隙适配不同的装配精度要求。

在外形尺寸与安装边界层面，这类直列四缸结构的轴向长度随缸径、冲程参数调整，整体沿曲轴轴线方向呈长条形排布，安装时需预留曲轴前端轮系、后端飞轮与变速箱连接的装配空间，同时要在气缸体两侧预留进排气歧管、冷却管路、机油滤芯等附属部件的安装位置，底部预留油底壳的下沉空间，整体安装边界规整，可适配多数前置动力布局的设备舱空间，不需要为异形结构额外调整舱体设计。
