异形传动齿轮箱密封端盖结构设计

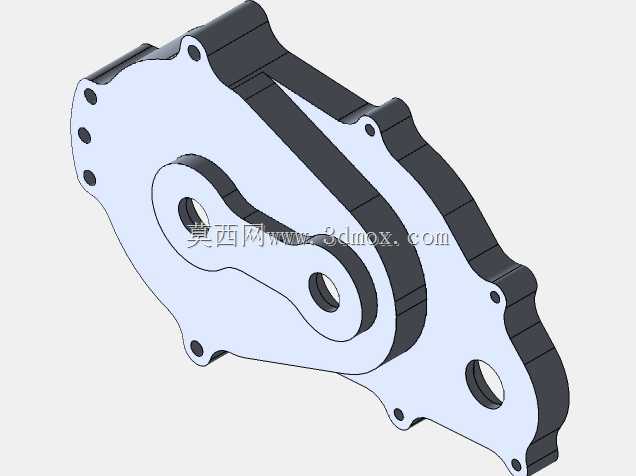

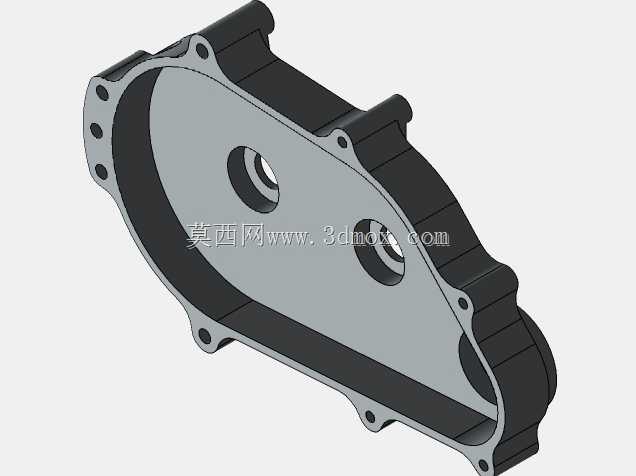

　　这款齿轮箱端盖主要适配小型闭式齿轮传动机构，常见于小型动力传输单元、代步车传动箱、小型机具减速机构的外侧密封场景，核心作用是封闭齿轮箱腔体，为内部齿轮、传动轴提供外侧支撑定位，同时阻挡外界粉尘、水汽进入箱体内，避免齿轮啮合面进入杂质造成磨粒磨损，也能防止箱体内润滑脂出现泄漏，维持传动腔内部的润滑环境稳定。从结构设计来看，端盖采用了随形轮廓设计，整体外形完全贴合齿轮箱腔体的外侧轮廓，没有多余的外伸结构，能够最大化压缩传动单元的外部安装空间，适配紧凑布局的动力传输场景。端盖本体上分布的多个安装孔位，位置完全匹配箱体结合面的螺纹孔布局，孔位周边做了局部加厚处理，避免螺栓锁紧时端盖局部应力集中导致开裂，同时结合面预留了密封胶涂覆的平面区域，

　　平面度控制在合理公差范围内，装配后能够实现可靠的静密封效果。端盖上预留的三个轴孔位置，分别对应输入轴、中间传动轴、输出轴的外伸端，孔位的同轴度公差按照传动件装配要求设定，能够保证轴系装配后转动顺畅，不会出现轴端偏磨的问题，孔位内侧预留了油封安装槽位，可以直接装配标准尺寸的骨架油封，实现转动部位的动密封，不需要额外加装密封座，减少了装配零件数量。设计过程中优先考虑了压铸成型的工艺性，所有转角位置都做了适配压铸工艺的圆角过渡，避免出现尖角导致压铸时填充不良、应力集中的问题，端盖的壁厚设计保持均匀，厚薄过渡位置做了缓坡处理，减少压铸成型后的缩孔、变形缺陷，后续机加工仅需要处理结合面、轴孔、安装孔几个关键位置，能够有效降低零件的加工成本。

　　从安装边界来看，这款端盖的外轮廓完全贴合箱体外形，装配后不会超出齿轮箱的最大外轮廓尺寸，不会和周边的机架、护板等部件产生干涉，安装孔采用通孔设计，装配时可以直接从外侧穿入螺栓锁紧，不需要在端盖背面预留操作空间，适配装配空间受限的使用场景。端盖的加强筋沿着内部轴系的受力方向布置，在不增加整体壁厚的前提下提升了端盖的结构刚性，能够承受轴系转动时传递的径向载荷，避免端盖受力变形导致油封偏磨、密封失效的问题，同时筋条的布置也避开了箱体结合面的密封区域，不会影响密封面的贴合效果。在实际使用场景中，这类端盖不需要承受过大的冲击载荷，主要承担密封、轴端辅助定位的作用，设计时在满足结构强度、密封要求的前提下尽可能做了轻量化处理，

　　减少了不必要的材料堆积，既降低了零件自重，也控制了制造成本。针对不同的使用场景，这款端盖的材质可以选用压铸铝合金或者工程塑料，压铸铝合金版本强度更高、散热性更好，适配功率稍大的传动单元，工程塑料版本自重更轻、成本更低，适配小功率、低载荷的轻载传动场景，两种材质的版本结构尺寸完全一致，可以实现互换装配，不需要调整箱体的配套设计。端盖的轴孔尺寸按照标准轴承、油封的尺寸系列设计，能够直接适配市面上通用的标准传动配件，不需要定制特殊规格的密封件、轴承，降低了后续的维护配件成本，维护时可以直接采购标准件更换，不需要专门定制配件。
