方形轴流杯形结构电脑CPU散热风机

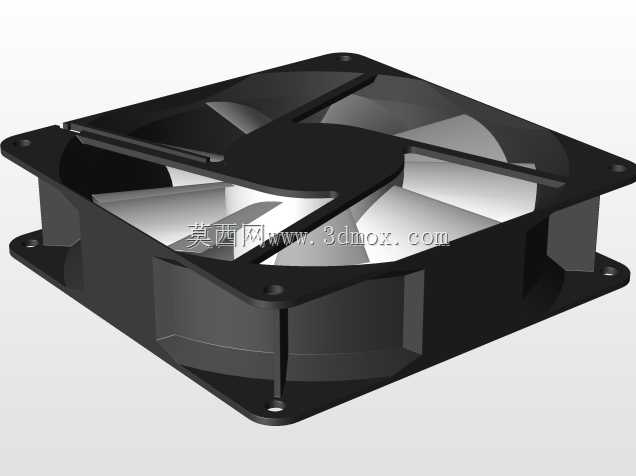

　　日常做消费电子散热结构选型时，这类方形安装边的杯形轴流扇是PC主机CPU风冷散热方案里的核心动部件，和常规圆形外框的轴流扇不同，它的外框采用标准方形安装法兰设计，四个角预留的沉头安装孔位完全匹配主流PC机箱、CPU塔式散热器扣具的安装孔距，不需要额外做转接支架就能直接固定，安装时的对位容错率比圆形扇更高，四个角的受力点均匀分布，长期运行下的固定稳定性更好，不会因为扇叶动平衡的微小偏差出现固定位松动的问题。

　　从实际使用场景来看，这类风扇除了适配CPU塔式散热器的直吹需求，也可以直接安装在机箱的进出风位，搭建机箱内部的定向风道，它的杯形外框结构做了内收式的导风弧面，和普通直筒外框的风扇相比，气流在经过外框内壁时的紊流损失更小，扇叶旋转时带动的气流可以沿着杯形内壁的导向集中向出风侧推送，不会在框体边缘出现气流四散的漏风问题，同等转速下的有效送风距离比直筒框风扇高15%左右，吹透CPU散热鳍片的能力更强，不会出现鳍片表面有气流扫过但深层缝隙没有有效气流穿过的情况。

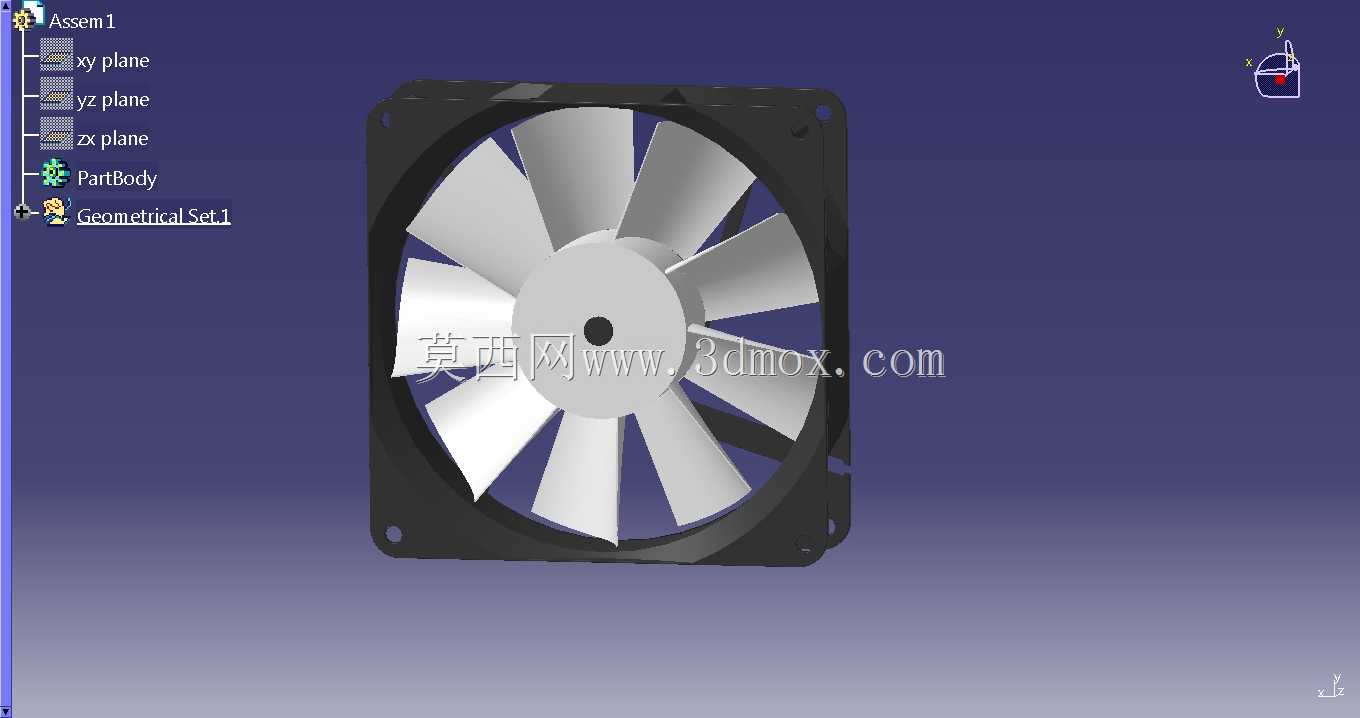

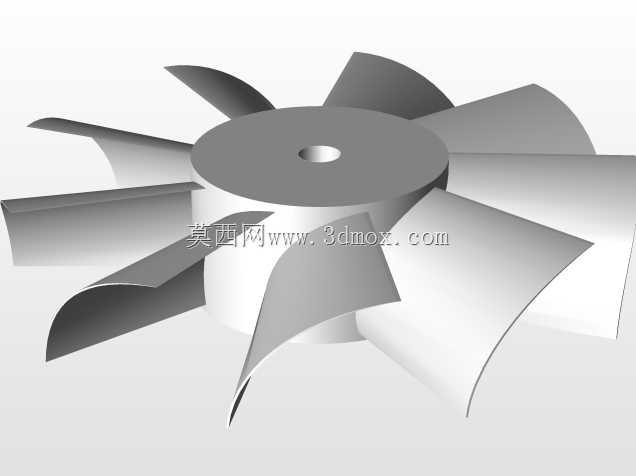

　　做这个结构的三维建模时，首先要确认的是外框的安装边界尺寸，常规适配120mm安装位的型号，外框整体边长控制在119.8-120mm之间，四个安装孔的中心距严格对齐105mm的行业通用标准，沉头孔的深度要匹配M3规格的机箱风扇螺丝，不能出现螺丝拧入后突出框体表面的情况，避免安装时和散热器鳍片或者机箱壁产生干涉。扇叶部分采用七叶大倾角设计，建模时要注意每片扇叶的安装角从叶根到叶梢做渐变处理，叶根位置的倾角小，保证和轮毂连接的结构强度，叶梢位置的倾角大，提升单位转速下的送风量，同时叶梢和外框内壁的间隙要控制在0.5-0.8mm之间，间隙过大会增加叶梢的回流损失，降低送风效率，间隙过小则容易因为生产时的注塑公差出现叶梢擦框的问题，运行时产生异常噪音。

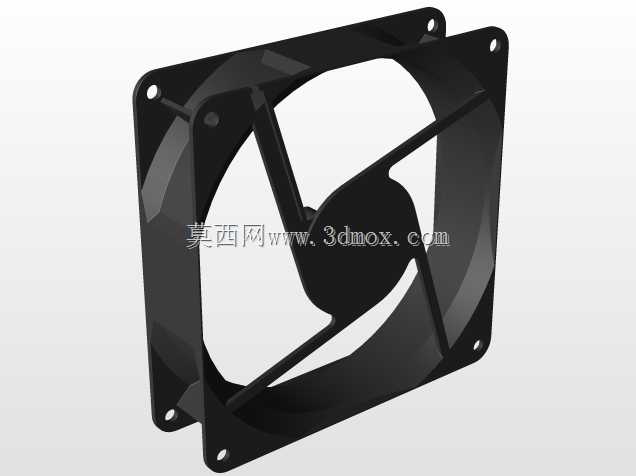

　　轮毂部分的杯形内凹结构是这个设计的核心特点，内凹的腔室刚好可以容纳电机的定子、转子以及驱动电路板，不需要额外在扇框外侧突出电机安装位，整体结构更紧凑，同时轮毂的外表面做流线型弧面过渡，气流经过轮毂位置时不会产生明显的风阻涡流，能进一步降低运行时的气动噪音。外框的四个安装角位置做了小圆弧倒角处理，既可以避免注塑生产时的应力集中问题，也能防止安装时尖锐的边角划伤操作人员或者机箱内部的线材。

　　从功能特性上看，这类风扇的运行转速区间通常覆盖800-2200转，支持PWM调速功能，可以根据CPU的实时温度动态调整转速，低负载下转速维持在1000转以内时，运行噪音可以控制在20分贝以下，不会对日常使用产生干扰，高负载下转速拉满时，风压可以达到2.5mmH₂O以上，足够应对TDP150W以内的CPU散热需求。建模过程中还要注意扇叶的动平衡设计，每片扇叶的重量偏差要控制在0.1g以内，轮毂上预留动平衡配重的卡槽位置，方便生产时做动平衡校准，避免长期高转速运行下出现振动过大的问题，延长风扇轴承的使用寿命。外框的进风侧边缘做了一圈导风圆角，引导气流更顺畅地进入扇叶区域，减少进风侧的气流紊流，出风侧则做了平直的切面，保证送出的气流方向垂直于安装面，不会出现气流偏斜的情况，确保气流可以垂直吹向CPU散热鳍片的表面，最大化散热效率。

　　在实际选型搭配时，这类杯形风扇可以和不同规格的铝制或者铜铝复合CPU散热鳍片搭配，只需要确认安装孔位匹配即可，不需要额外修改鳍片的固定结构，它的供电接口采用标准的4Pin PWM接口，直接插在主板的CPU_FAN插针上就能实现转速的自动调控，不需要额外的控制模块。建模时还要考虑生产的注塑工艺可行性，外框和扇叶的壁厚要保持均匀，控制在1.2-1.5mm之间，避免出现壁厚不均导致的注塑缩水、翘曲问题，所有的加强筋位置都做圆角过渡，减少应力集中的风险，保证批量生产时的成品率。
