钣金结构PC机柜三维设计

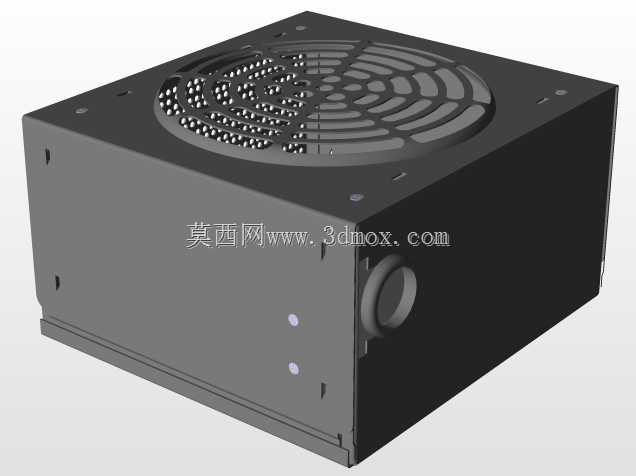

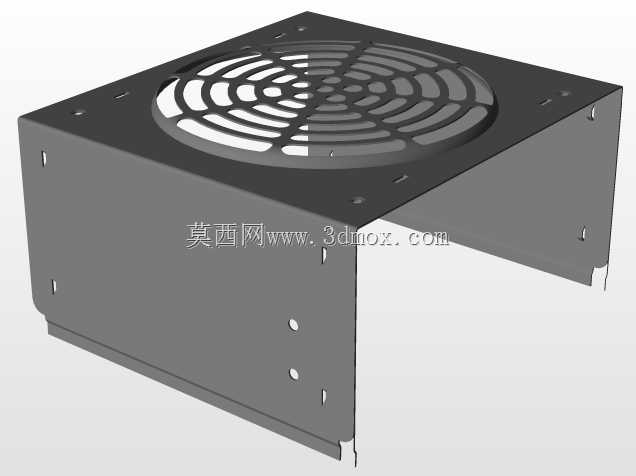

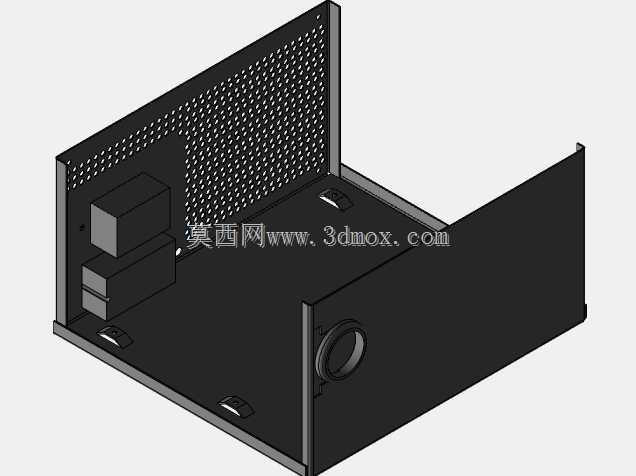

这款PC机柜主要面向工业现场工控设备搭载、小型工作站内置部署、嵌入式计算单元防护等应用场景，可在车间控制柜、设备旁置运算单元、实验室小型测试平台等场景中使用，为内部的计算硬件、电源模块、接线端子提供稳定的物理防护与规整的安装空间。从实际用途来看，它能够将零散的PC硬件、工控板卡、供电模块整合在统一壳体内，避免车间粉尘、切削液飞溅、意外磕碰对内部电子元件造成损伤，同时规整内部走线，减少线路杂乱带来的维护难度与安全隐患。在功能特性上，机柜侧面板采用密集冲孔的通风结构，能够在不额外加装大尺寸散热风扇的前提下，依靠自然对流带走内部硬件运行产生的热量，兼顾防护性能与散热需求；底板预留了多个脚垫安装位与硬件固定孔位，既可以通过脚垫实现台面放置时的防滑减震，也能通过固定孔将主板、电源、扩展模块牢牢锁定在底板上，避免设备移动或震动时内部硬件移位；侧板预留的圆形过线孔可方便外部电源线、信号线、通讯线接入机柜内部，同时孔位可搭配护线圈使用，避免线材被钣金锐边割破绝缘层。设计思路上整体采用分体式钣金折弯拼接结构，所有板材均采用常规冷轧钢板折弯成型，无需复杂的冲压模具即可加工生产，有效降低小批量定制的生产成本；结构上采用无外露尖锐边角的设计，所有钣金边缘均做折边处理，既提升壳体整体结构强度，也避免安装维护时划伤操作人员；内部空间做了分区规划，靠近通风孔的区域预留为发热硬件安装位，靠近过线孔的区域预留为接线端子与电源模块安装位，让走线距离更短、散热路径更顺畅。在尺寸与安装边界上，机柜整体采用紧凑型布局，宽度适配标准MATX主板的安装尺寸，深度可容纳标准ATX电源与双硬盘位扩展，高度控制在桌面放置不遮挡操作人员视线的范围，安装时底部预留10mm的离地间隙，避免台面积液渗入机柜内部，侧边与后部预留足够的接线操作空间，无需完全拆解机柜即可完成外部线路的插拔与日常维护。
