法兰连接手动直通式截止阀结构设计

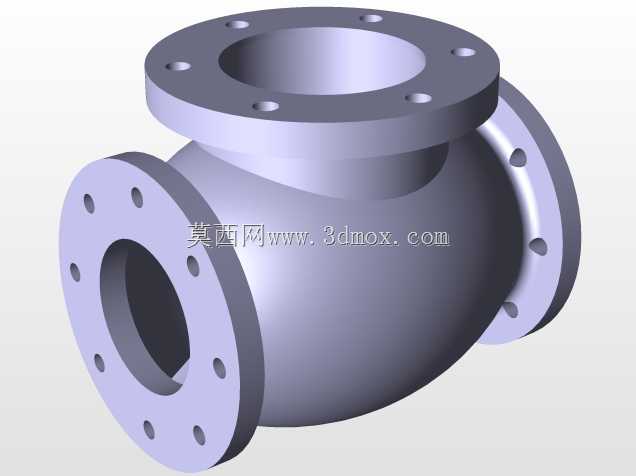

　　在石化、电力、市政给排水、暖通空调等工业管路系统中，截断类阀门是保障管路介质输送可控性的核心基础部件，这款手动法兰式截止阀的设计，正是针对中低压管路的介质截断需求开发，区别于闸阀的低流阻特性，截止阀依靠阀瓣沿阀座中心线的升降动作实现密封，密封面在启闭过程中摩擦量小，密封可靠性更高，适合需要频繁启闭、对截断密封性要求较高的工况场景。从结构设计逻辑来看，这款产品采用直通式阀体流道，介质从阀体一侧法兰进入，经过阀座与阀瓣形成的密封副后从另一侧法兰流出，流道整体呈直线贯通形态，相比角式截止阀，安装时无需改变管路走向，适配水平直管段的安装需求，阀体采用整体铸造后精加工的成型工艺，流道内壁做圆弧过渡处理，尽可能降低介质流经时的局部阻力损失，

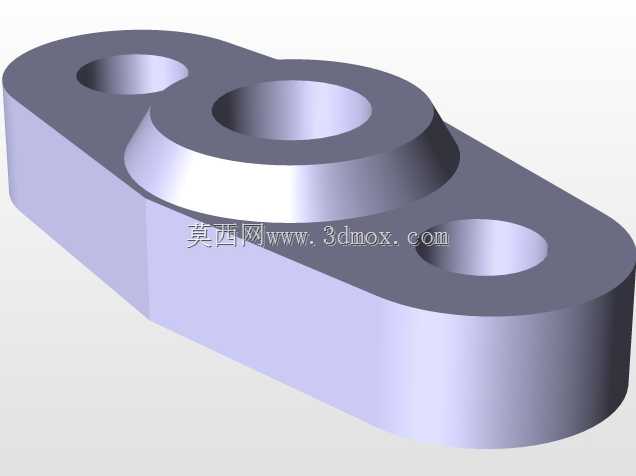

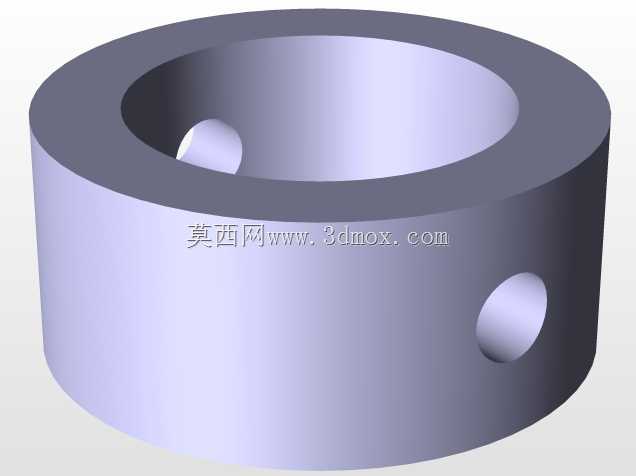

　　减少管路系统的压损消耗。顶部的手轮采用轮辐式结构，轮缘做防滑滚花处理，操作时可通过手轮带动阀杆旋转，阀杆与阀盖之间采用梯形螺纹传动，将手轮的旋转运动转化为阀瓣的直线升降动作，梯形螺纹的传动效率适中，具备一定的自锁特性，可避免阀瓣在介质压力作用下自行开启，保障截断状态的稳定性。阀盖与阀体之间采用法兰螺栓连接，连接面处设置密封垫片，可根据输送介质的温度、腐蚀特性选配橡胶石棉垫、金属缠绕垫或聚四氟乙烯垫片，满足不同工况的密封需求；阀杆穿出阀盖的位置设置填料密封结构，通过填料压盖压紧柔性填料，实现阀杆活动部位的动密封，防止管路内介质沿阀杆间隙泄漏，填料压盖采用螺栓压紧结构，后期维护时可在不拆解阀体的情况下补充或更换填料，降低现场运维难度。

　　法兰连接端的尺寸严格遵循通用管路法兰标准，法兰端面的密封面为凸面形式，法兰上的螺栓孔沿圆周均匀分布，安装时可直接与同压力等级、同通径的管路法兰配对，通过螺栓紧固实现连接，安装边界尺寸可适配常规工业管路的安装间距，无需额外调整管路布局。阀瓣密封面采用堆焊耐磨合金的工艺处理，相比本体密封的结构，耐磨性能提升40%以上，可承受启闭过程中的冲刷与摩擦，延长阀门的整体使用寿命；阀座与阀体采用一体式加工结构，避免了装配式阀座可能存在的密封泄漏点，整体结构刚性更强。在实际应用场景中，这款截止阀可用于水、蒸汽、油品等无强腐蚀性介质的管路截断，不适用于调节介质流量的工况——因为当阀瓣处于半开状态时，介质会对密封面造成高速冲刷，

　　长期使用会导致密封面磨损泄漏，因此设计时明确了其全关截断、全开导通的使用定位，手轮上标注了清晰的启闭方向标识，避免现场操作失误。从建模细节来看，所有装配部位都预留了合理的配合公差，阀杆与阀盖导向部位的间隙控制在0.1-0.2mm之间，既保证阀杆升降动作顺畅无卡滞，又不会因间隙过大导致阀瓣偏移影响密封效果；手轮与阀杆的连接采用方榫配合加锁紧螺母固定，可避免操作时手轮与阀杆之间打滑。阀体的壁厚根据公称压力等级做了等强度设计，介质承压部位的壁厚经过强度校核，可承受额定压力下的长期载荷，阀体外部的加强筋设置在流道转弯与法兰连接的应力集中部位，提升阀体整体刚性，避免安装紧固时阀体出现变形。
