商用车前桥锻造横梁结构设计

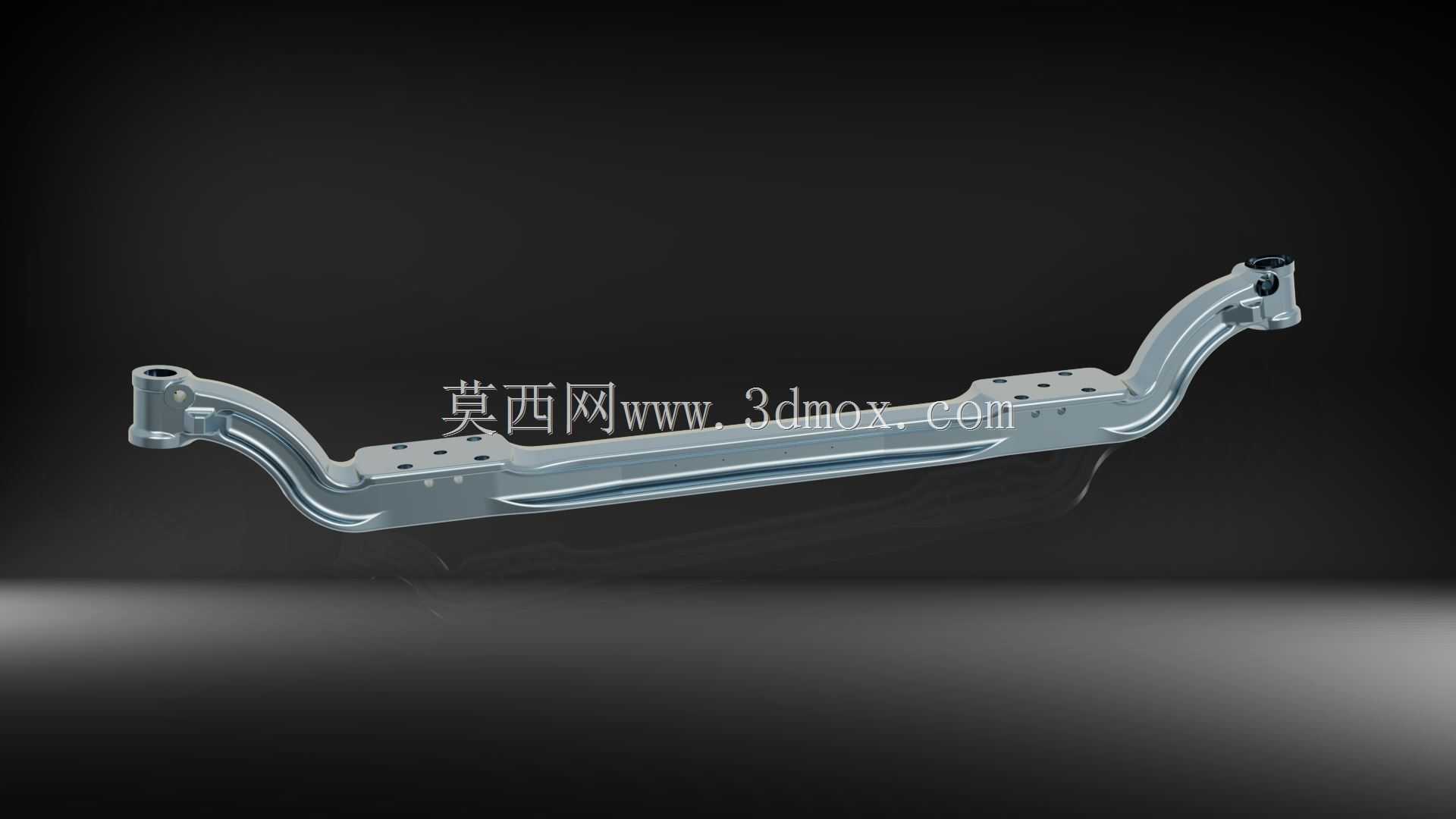

　　在商用车非断开式驱动桥的结构体系中，前桥横梁作为核心承载基体，直接决定了前桥整体的抗弯、抗扭刚度，以及转向系统、悬架系统的安装基准精度。不同于乘用车型的冲压焊接式横梁，重载商用车的前桥横梁普遍采用模锻工艺成型，材料多选用40Cr或42CrMo合金结构钢，经调质处理后获得均匀的回火索氏体组织，芯部韧性与表面硬度可同时满足复杂工况下的载荷传递需求。从实际装车场景来看，该类横梁主要应用于总质量12-25吨的中型、重型载货汽车，以及同吨位级别的公路客车、工程作业车辆的前转向桥总成，部分非公路矿用车辆的前桥也会采用同结构但截面加厚的衍生设计。

　　从功能特性层面分析，前桥横梁并非单一的承载杆件，而是集成了多系统安装接口的集成式基体。横梁两端的弯臂结构直接衔接转向节主销安装座，主销孔的同轴度、内孔圆柱度公差需控制在0.02mm以内，才能保证转向节转动顺畅，避免出现转向卡滞、轮胎偏磨的问题。横梁上平面分布的多组螺栓孔，分别用于安装钢板弹簧座、减震器下支架、转向限位块、制动管路固定卡箍，部分车型还会在横梁中部预留横向稳定杆的安装支座，所有安装孔的位置度公差需严格匹配整车底盘的装配尺寸链，否则会出现总装时部件干涉、螺栓无法穿装的问题。横梁下侧的弧形避让结构，是为了匹配发动机油底壳、前传动轴的运动包络，在车辆满载颠簸、悬架动行程达到极限时，横梁与周边运动部件需保留至少15mm的安全间隙，避免行驶过程中出现磕碰损伤。

　　在结构设计思路上，该横梁采用变截面工字型主体结构，这种截面形式的材料利用率远高于矩形截面，在同等重量下的抗弯截面模量可提升30%以上。横梁中间段的截面高度最大，对应整车满载时前桥的最大弯矩作用位置，向两端延伸时截面高度逐步收窄，匹配弯矩逐步减小的载荷分布规律，同时降低两端安装位的结构重量。两端的弯臂过渡区域采用大圆角平滑过渡，避免应力集中导致的疲劳断裂——根据商用车车桥的台架试验数据，弯臂与直梁段的过渡圆角半径小于15mm时，垂直弯曲疲劳试验的循环次数会下降40%以上，极易在重载颠簸工况下出现早期断裂。主销安装座的位置设计有1°-3°的主销内倾角与后倾角，这个角度参数直接匹配整车的转向回正性能与直线行驶稳定性，不同轴距、不同载荷等级的车型，该倾角参数需要结合整车操稳仿真结果做针对性调整，不能直接套用通用参数。

　　从安装边界与尺寸匹配角度来看，该类横梁的主体长度通常在1600-1800mm区间，对应中型商用车的前轮轮距参数，两端主销孔的中心距需与前钢板弹簧的中心距严格匹配，误差不能超过0.5mm，否则会导致钢板弹簧安装时出现预应力，缩短钢板弹簧的使用寿命。横梁的截面最大高度通常在120-150mm，安装后横梁最低点的离地间隙需满足整车通过性要求，在车辆满载状态下，横梁最低点离地高度不能小于220mm，避免非铺装路面行驶时被路面凸起磕碰。主销孔的内径通常为50mm，匹配标准尺寸的转向节主销，孔内加工有润滑油槽，用于存储润滑脂，降低主销与衬套的磨损速率。钢板弹簧安装面的平面度公差需控制在0.1mm以内，安装面与横梁纵向轴线的平行度公差不超过0.05mm/100mm，保证钢板弹簧安装后不会出现偏斜，避免行驶过程中钢板弹簧出现异响、断裂问题。

　　在实际工况验证中，该横梁需要通过垂直弯曲疲劳试验、转向力疲劳试验、冲击载荷试验三项核心台架测试。垂直弯曲疲劳试验需在1.5倍满载轴荷的交变载荷下，完成80万次循环无裂纹产生；转向力疲劳试验是在两端主销座施加模拟转向阻力的交变载荷，完成30万次循环后安装孔无变形、裂纹；冲击载荷试验则是模拟车辆高速通过坑洼路面时的瞬时冲击，施加3倍满载轴荷的瞬时载荷后，横梁整体塑性变形量不能超过2mm。这些性能要求都需要在结构设计阶段通过有限元仿真做提前验证，对高应力区域做局部加厚、圆角优化，避免后期开模后再做结构调整，大幅增加模具修改成本。另外，横梁表面需做喷丸处理，在表面形成残余压应力层，可有效提升疲劳强度，之后再做电泳防锈处理，适应雨雪、融雪剂等腐蚀环境下的使用需求，保证整车全生命周期内的结构可靠性。
