板载式AC输入电源模块电路板结构

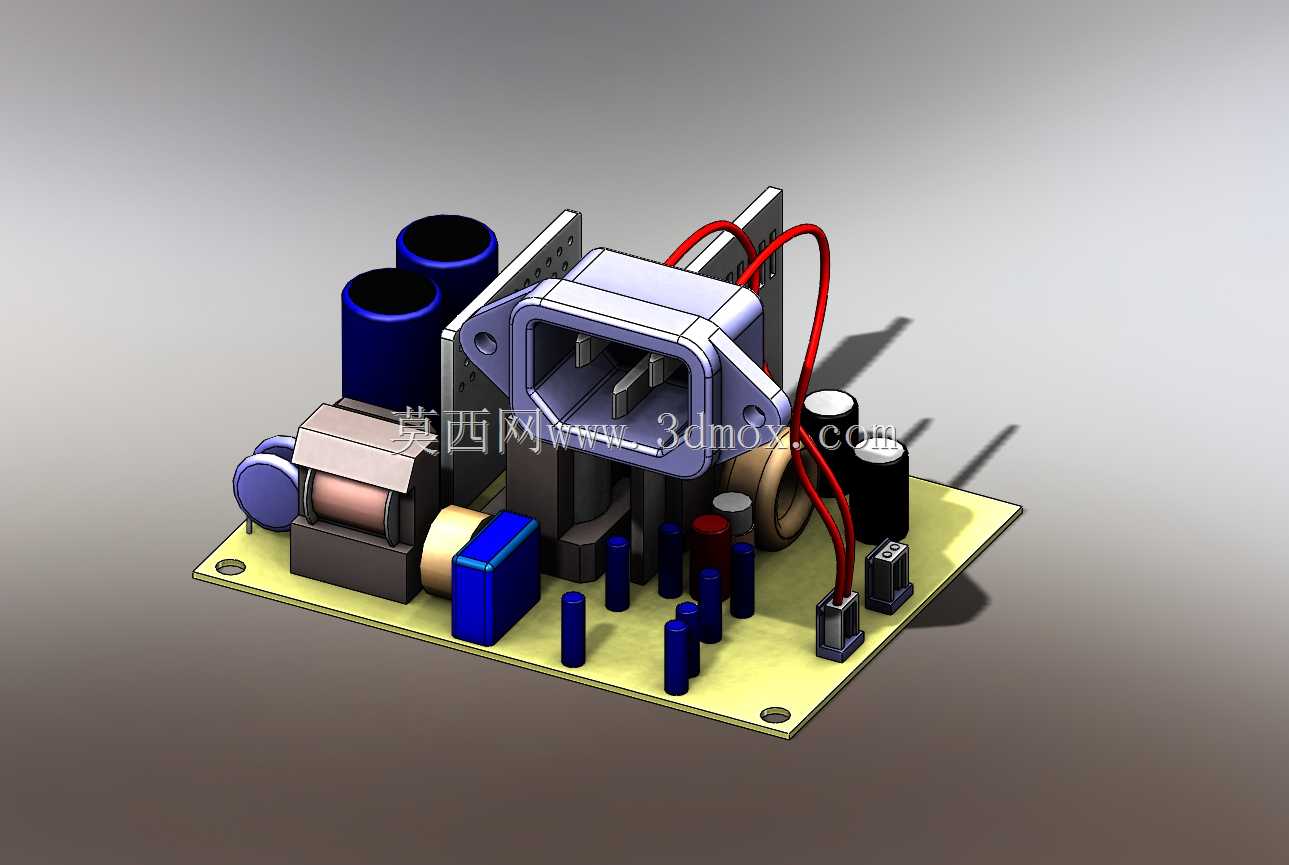

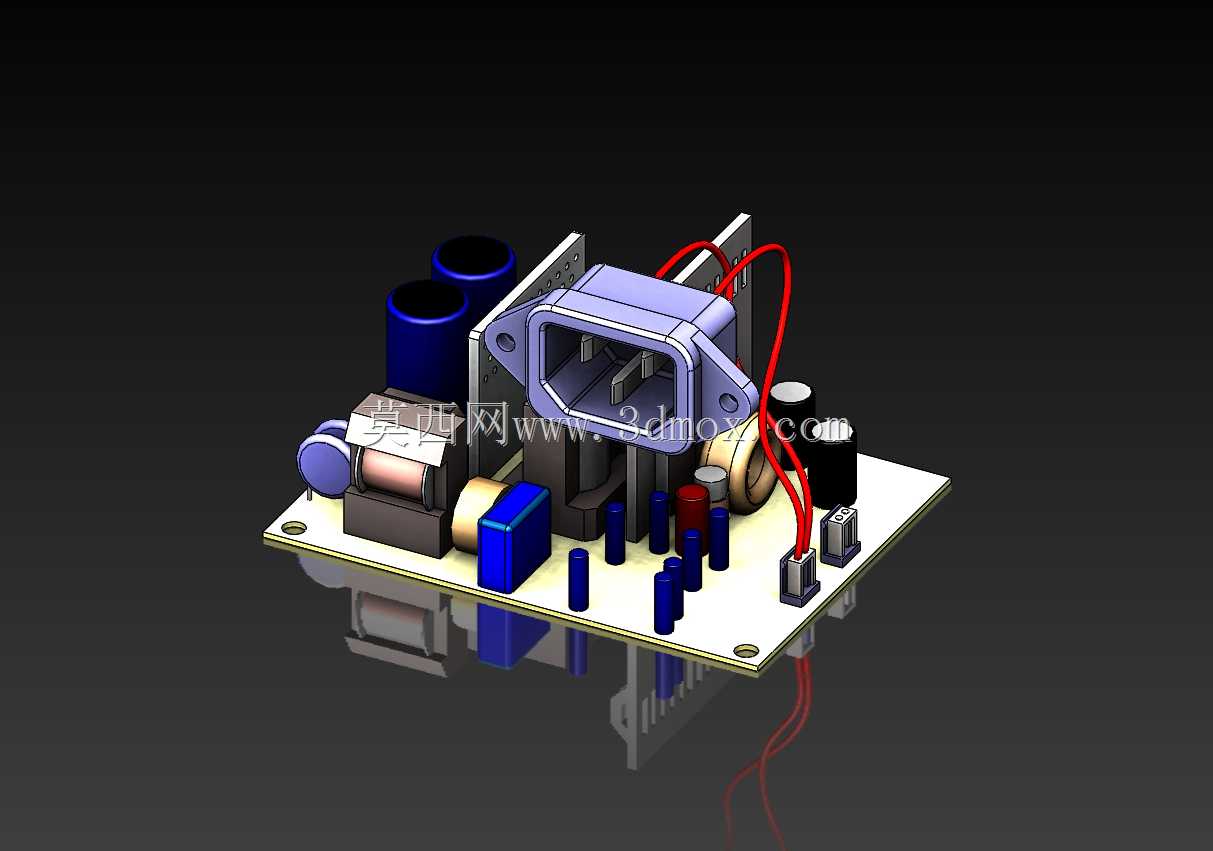

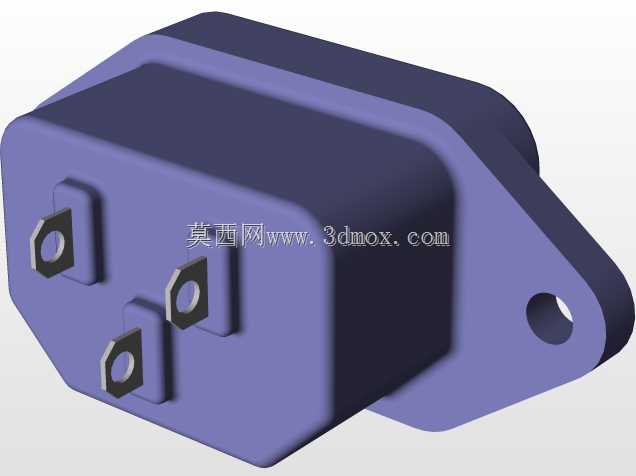

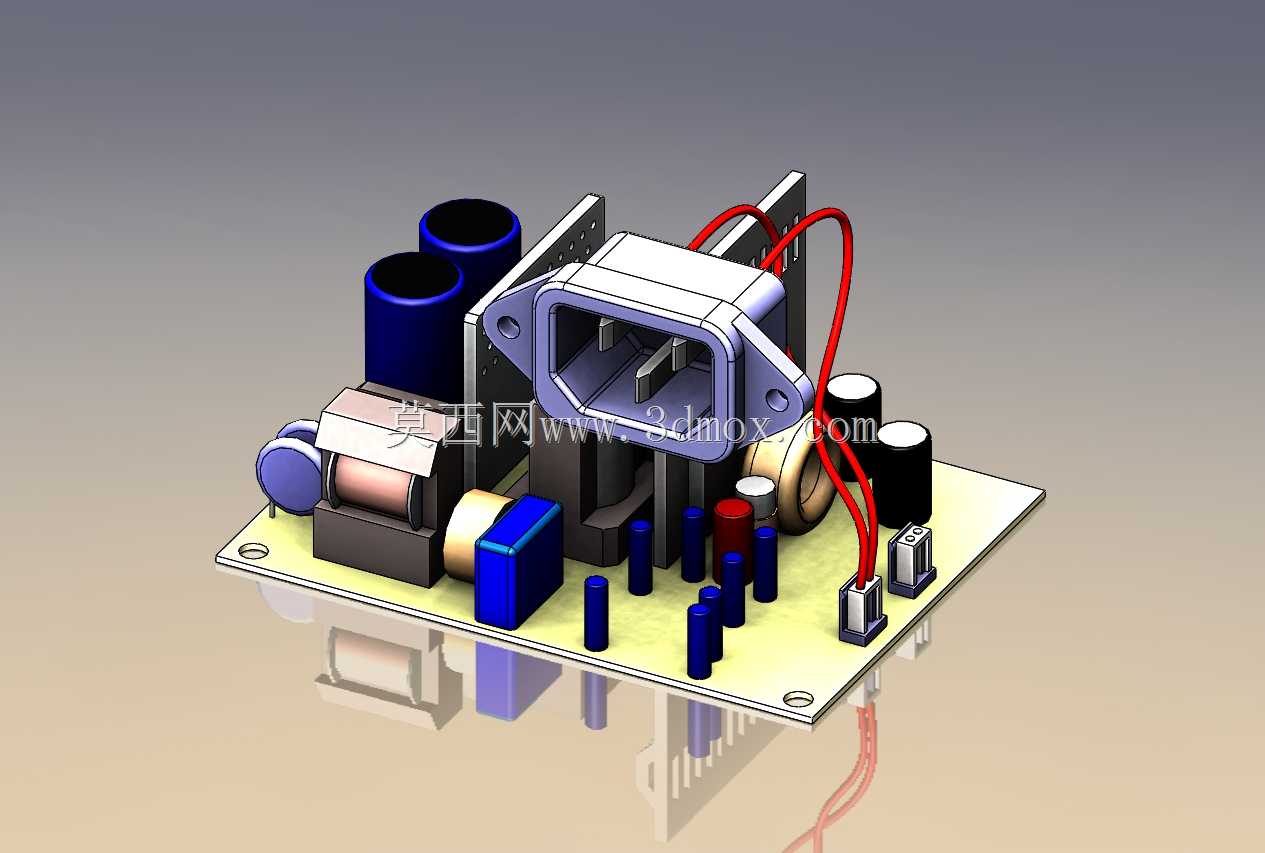

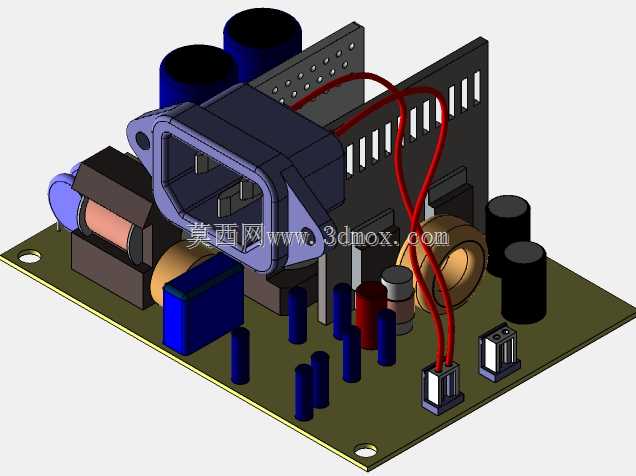

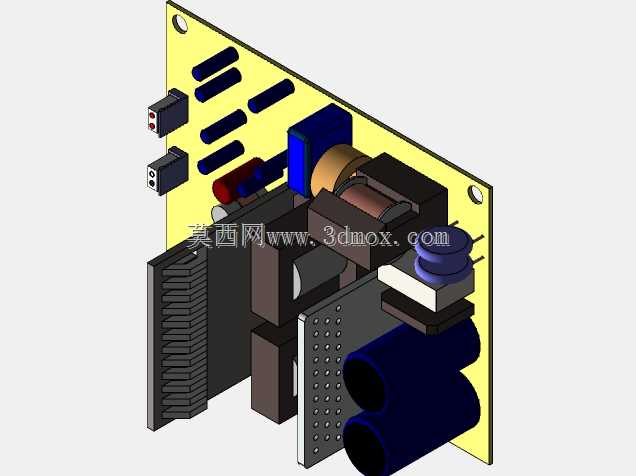

这款板载式电源模块是面向小功率电子设备供电场景设计的集成化供电组件，广泛应用于小型工控终端、消费类电子适配器、嵌入式设备内置供电、仪器仪表内置电源等场景，承担着将市电交流输入转换为后端电路可用直流电压的核心作用，是各类低压电子设备稳定运行的核心供电载体。从实际用途来看，该模块直接集成AC输入接插件，无需额外转接输入端子，可直接通过品字插座接入市电网络，板载集成了整流、滤波、变压、稳压全链路元器件，能够为后端负载提供稳定的低压直流输出，同时具备基础的浪涌抑制、纹波过滤能力，可有效降低市电波动对后端精密电路的干扰，保障设备运行稳定性。从功能特性来看，模块采用单PCB板集成设计，将输入防护、整流桥堆、电解滤波电容、高频变压器、输出滤波电容、稳压元件全部排布在同一块线路板上，元器件布局紧凑，充分利用PCB板面空间，在有限的板幅内完成全部供电链路的功能整合，减少了外部连线带来的接触不良、信号干扰等问题，同时板载的安装固定孔可直接将模块锁附在设备壳体内部，无需额外设计复杂的安装支架。从设计思路来看，整体布局遵循供电链路的电流走向排布，交流输入接口布置在板边位置，方便外部电源线缆接入，大体积高压电解电容靠近输入侧布置，完成初次整流后的高压滤波，高频变压器布置在板面核心位置，缩短高压侧到变压环节的走线距离，低压侧滤波电容、稳压元件靠近输出端排布，减少低压直流输出的纹波干扰，高低压区域之间预留足够的电气安全间隙，满足安规设计要求，不同高度的元器件错落排布，既避免了 tall 元件对周边低矮元件的遮挡，也预留了足够的散热空间，保障长时间满载运行时的热量散发。从外形尺寸与安装边界来看，整体板面采用矩形PCB设计，板边预留的两个固定安装孔孔位符合小功率电源模块的通用安装间距，可适配多数小型设备的电源仓安装尺寸，板上最高元件为高压电解电容，整体高度控制在常规适配器壳体的容纳范围内，输入接口突出板边的尺寸经过精准核算，可直接与设备壳体上的电源开口对位，无需额外延长转接结构，整体安装边界规整，没有突出板外的不规则元件，方便在设备内部进行布局堆叠，适配不同结构的设备内置安装需求。
