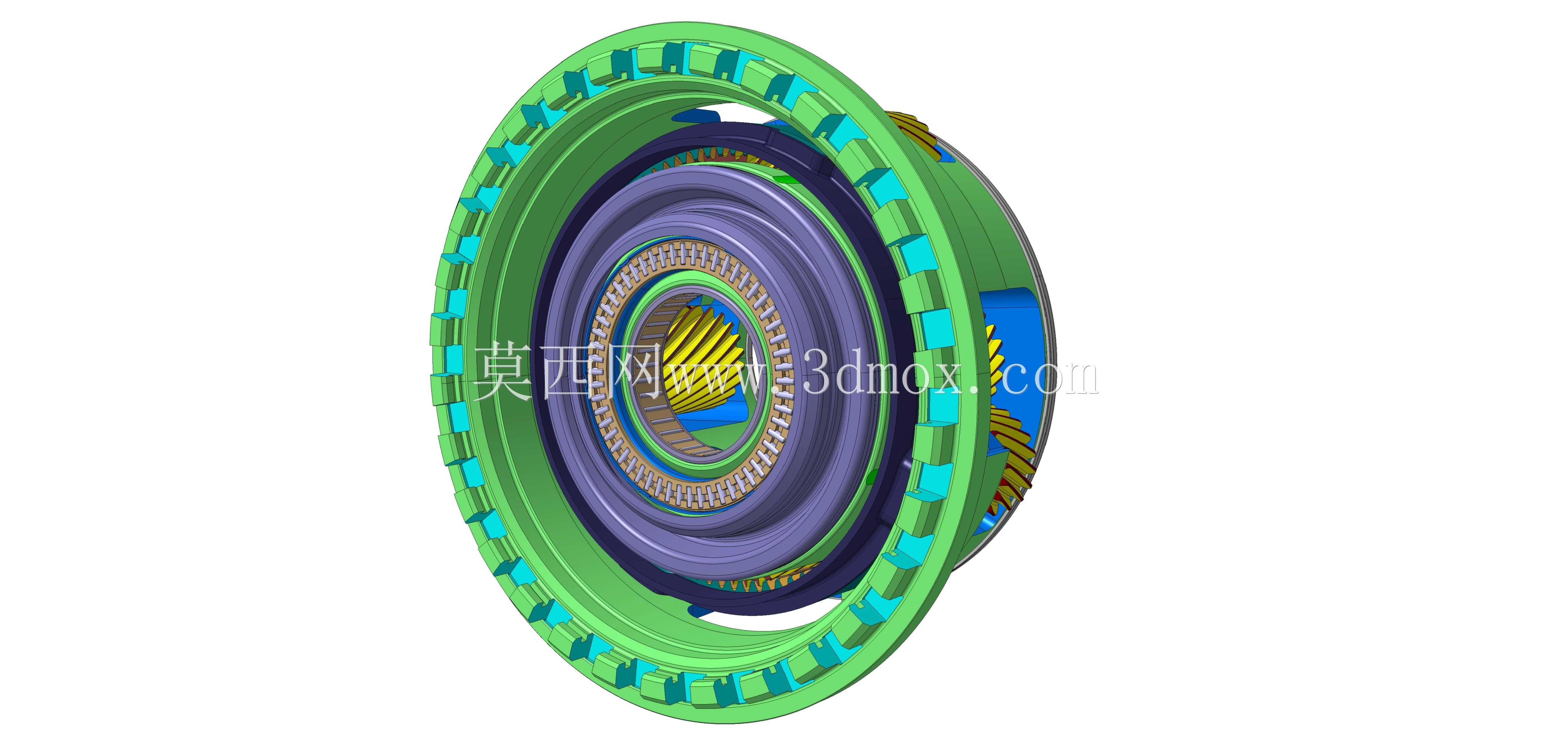

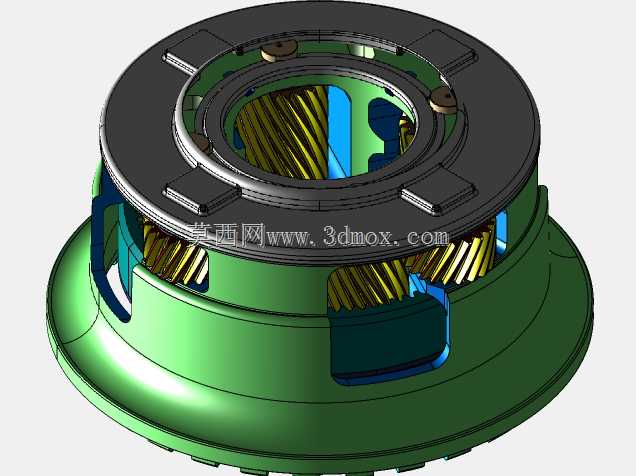

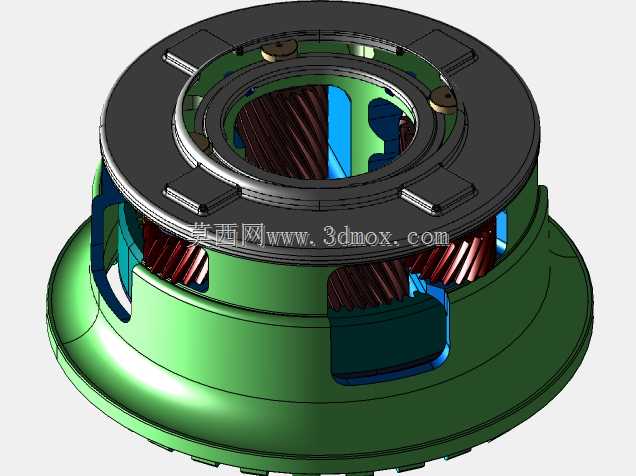

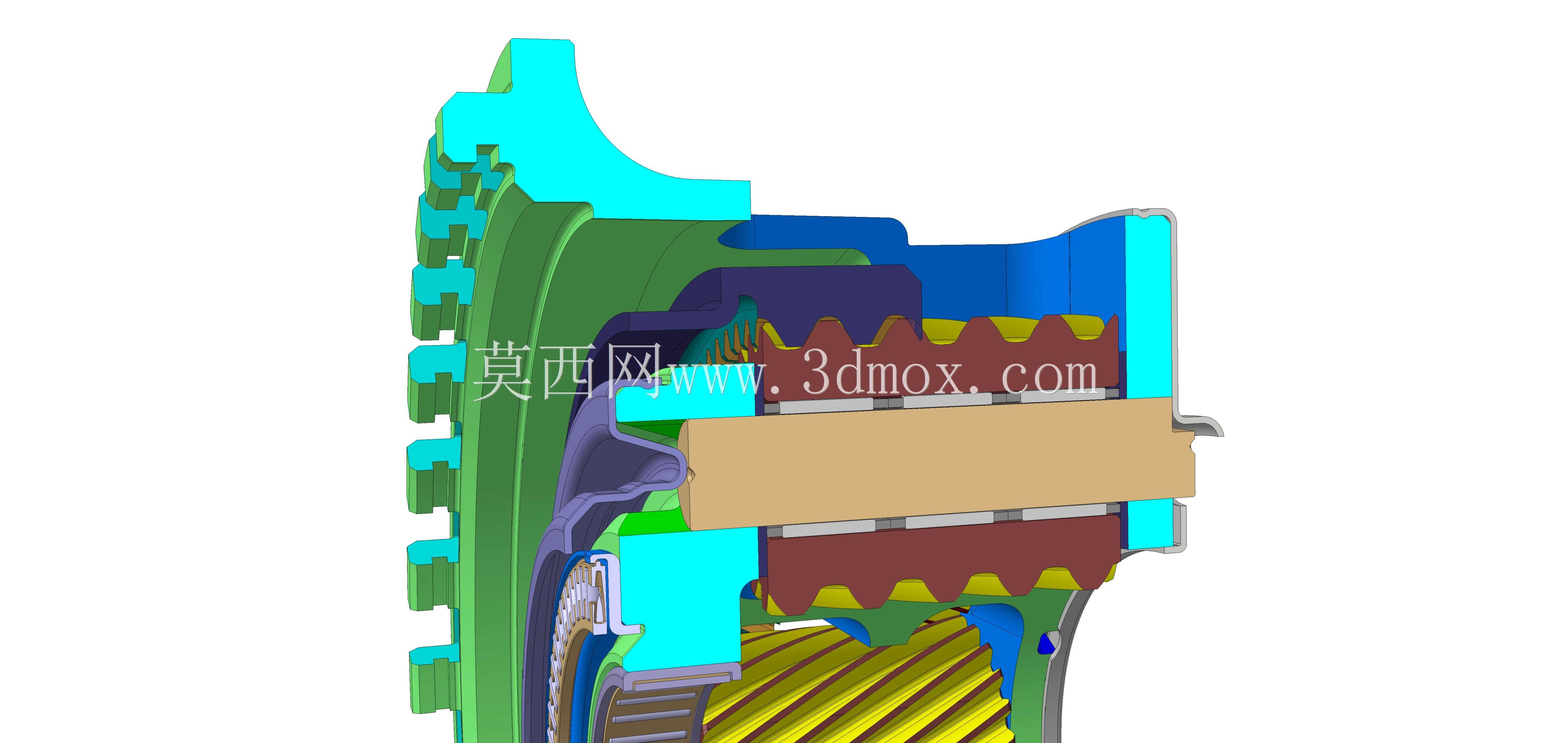

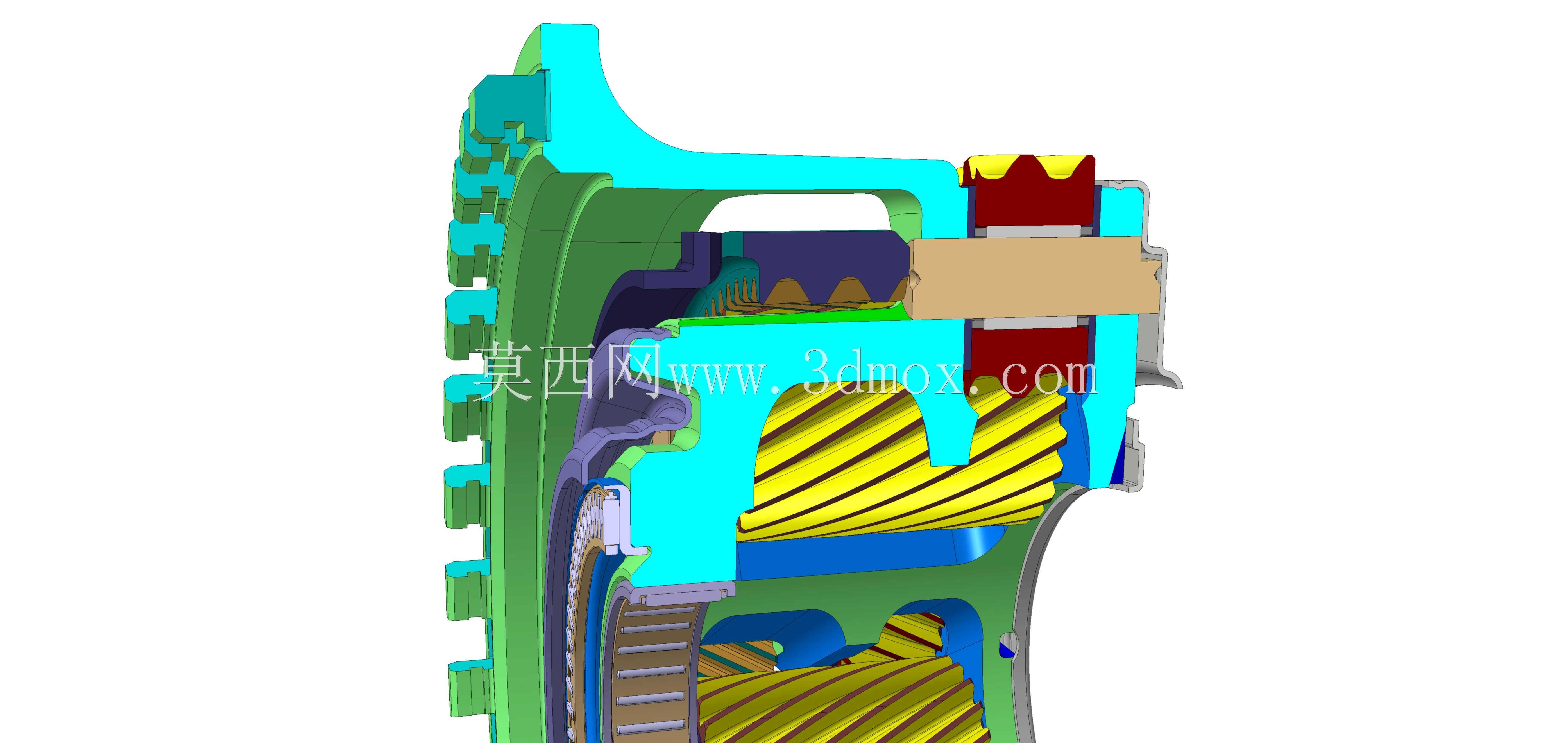

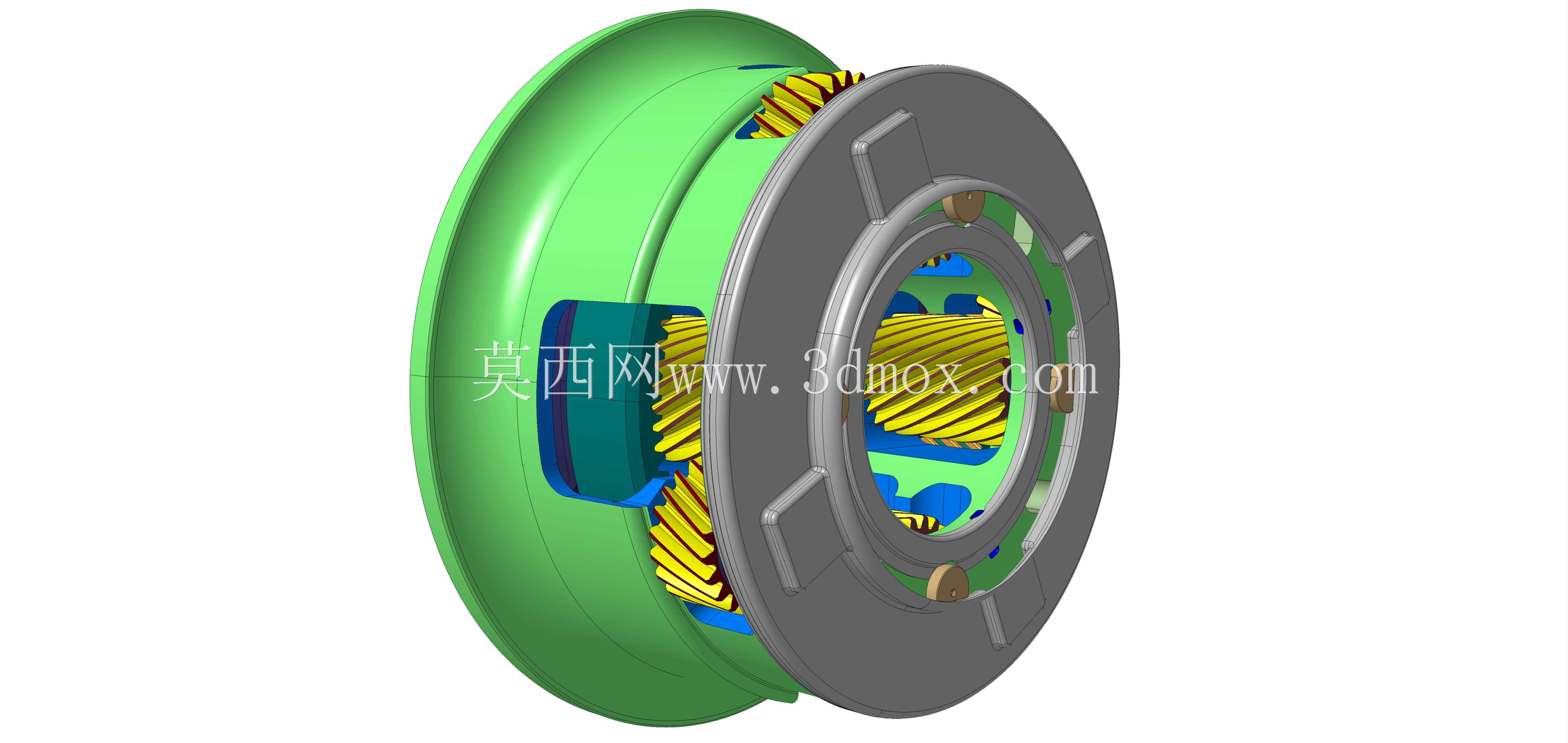

梅赛德斯7G Tronic自动变速器拉维尼奥齿轮组装配结构

该齿轮组是乘用车辆自动变速传动系统中的核心执行部件，主要应用于匹配大扭矩输出的豪华乘用车型自动变速器内部，承担多档位动力切换、扭矩传递与转速匹配的核心功能，是实现自动变速器平顺换挡、宽速比覆盖的关键结构单元。在实际整车运行场景中，该齿轮组安装于变速器壳体的核心腔体内，输入端与液力变矩器的涡轮输出轴相连，输出端与变速器主减速主动齿轮衔接，通过不同离合器、制动器的结合与分离，配合拉维尼奥式行星齿轮机构的复合传动特性，可实现七个前进档位与一个倒档位的动力传递路径切换，能够在车辆不同行驶工况下，将发动机输出的动力按照行驶需求调整为适配的转速与扭矩输出，兼顾低速爬坡时的大扭矩输出能力与高速巡航时的低转速经济性表现。该齿轮组采用拉维尼奥复合行星齿轮结构设计，将两组行星齿轮机构集成于同一齿圈与共用行星架之上，相比传统多排行星齿轮串联的结构，大幅压缩了轴向安装尺寸，能够在有限的变速器腔体内布置更多档位的传动结构，同时减少了传动路径上的啮合副数量，降低了动力传递过程中的机械损耗。设计过程中充分考虑了不可拆解的总成装配特性，所有齿轮副的啮合间隙、轴向定位尺寸都经过匹配校核，齿圈外侧设置有均匀分布的卡槽结构，用于和变速器内的摩擦片组件配合实现档位锁止，各层齿轮的分度圆参数、齿形修形量都经过传动仿真优化，能够在高转速、大扭矩的持续工况下降低啮合冲击与噪音，提升传动平稳性。安装边界上，该齿轮组的外圆齿圈外径与变速器壳体的安装定位止口匹配，轴向通过两端的推力轴承实现定位，中心花键孔与输入输出轴的花键参数完全适配，所有旋转部件的动平衡精度都满足高转速运行要求，避免高速运转时产生振动影响换挡平顺性与部件使用寿命。
