汽车发动机点火用火花塞结构设计

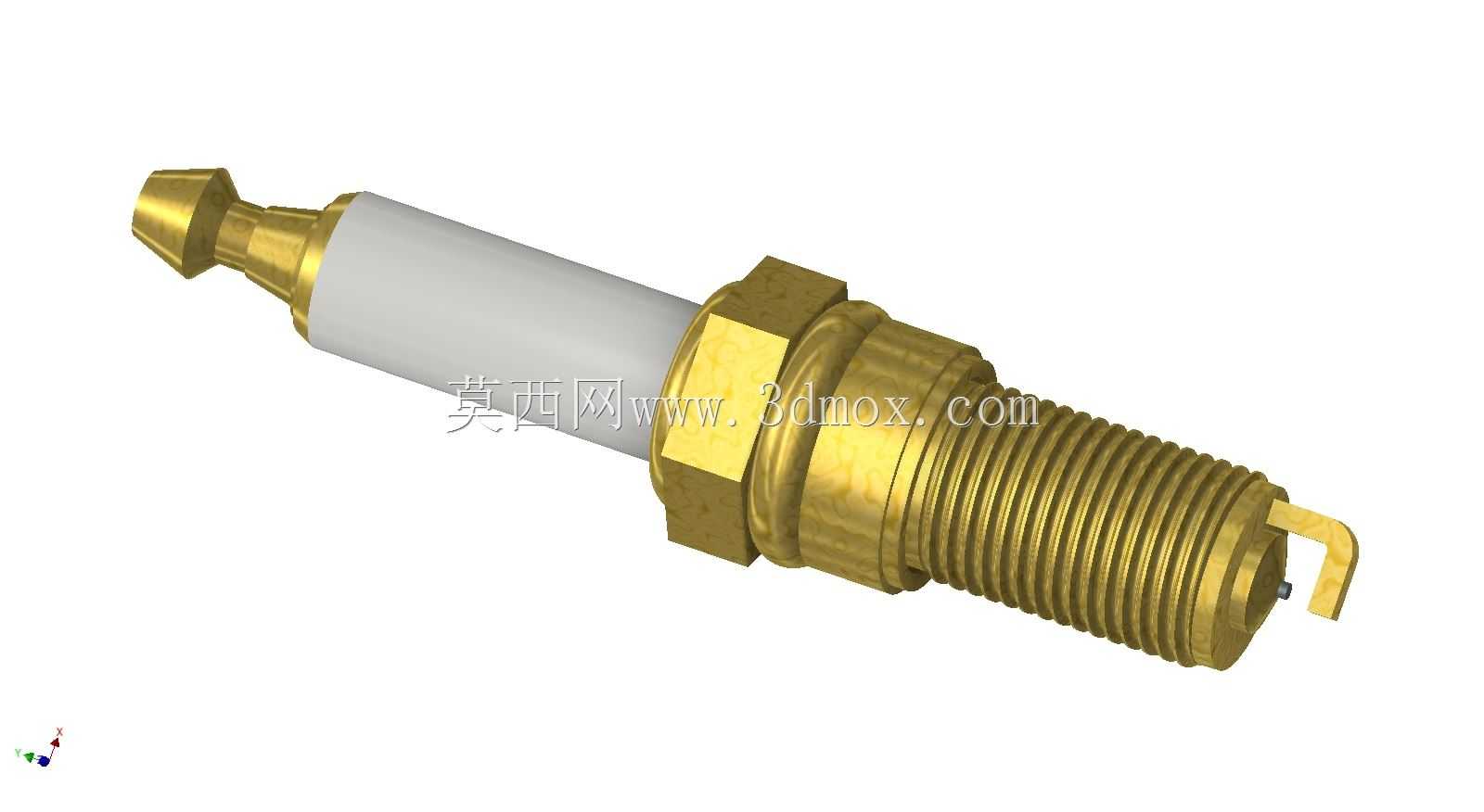

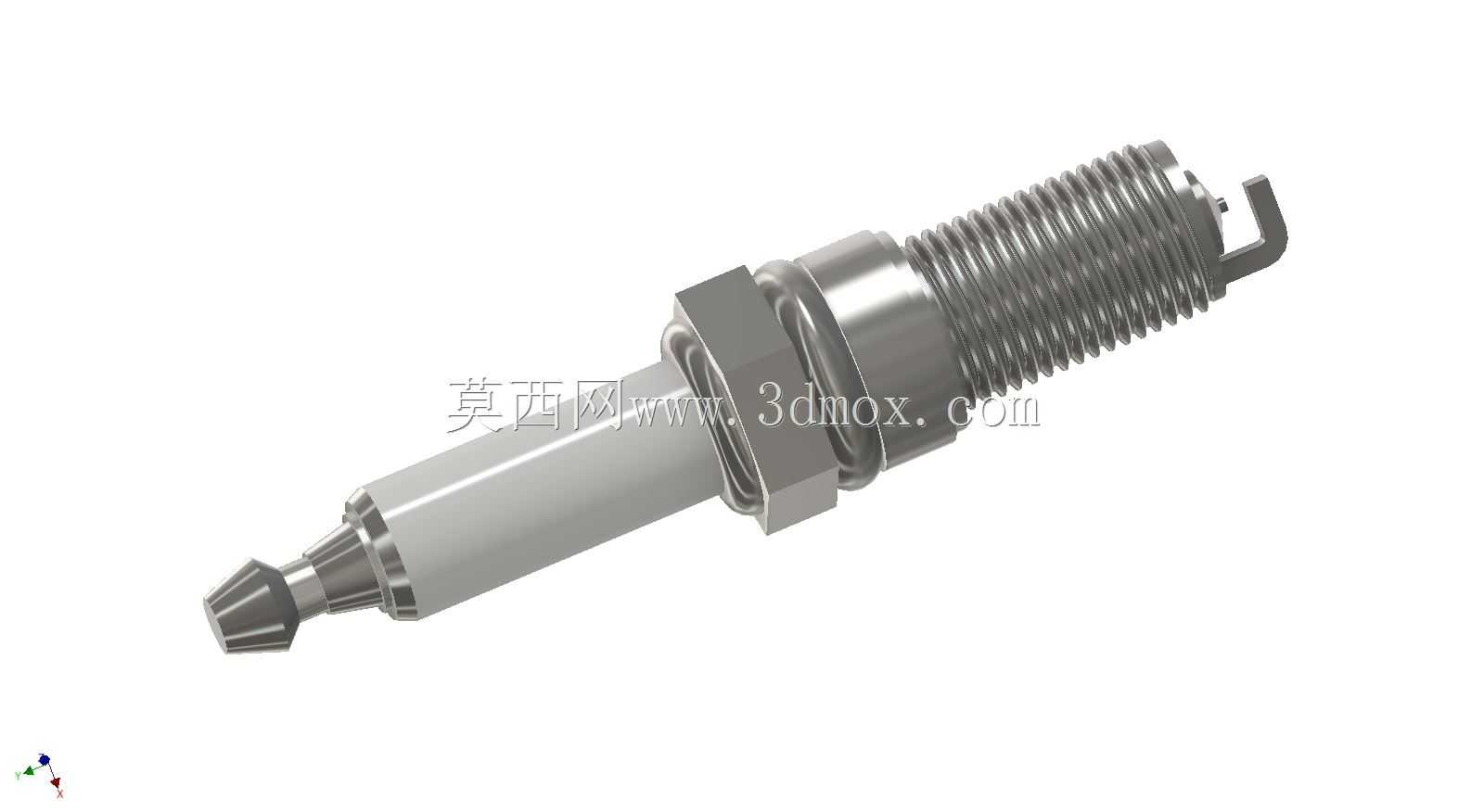

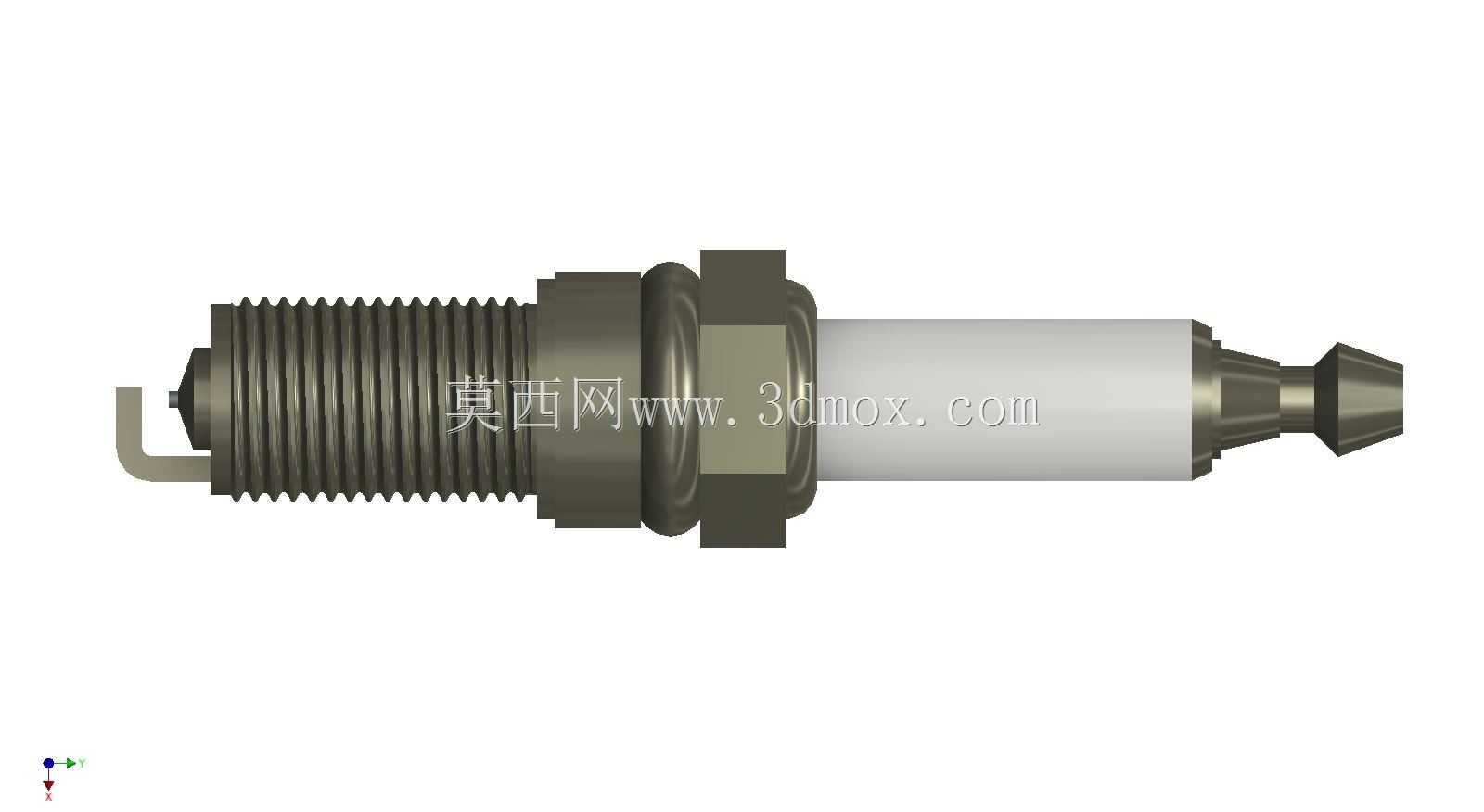

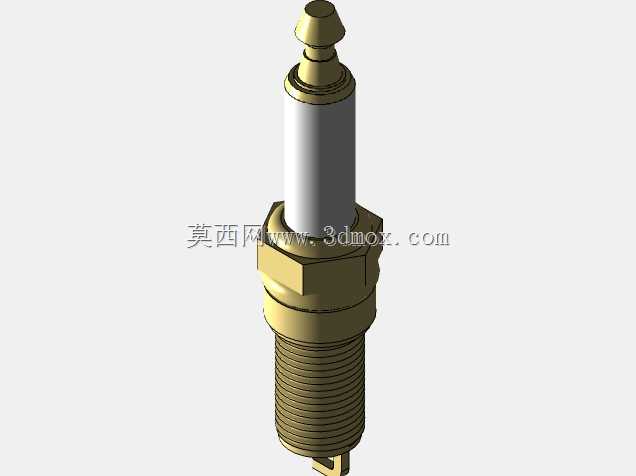

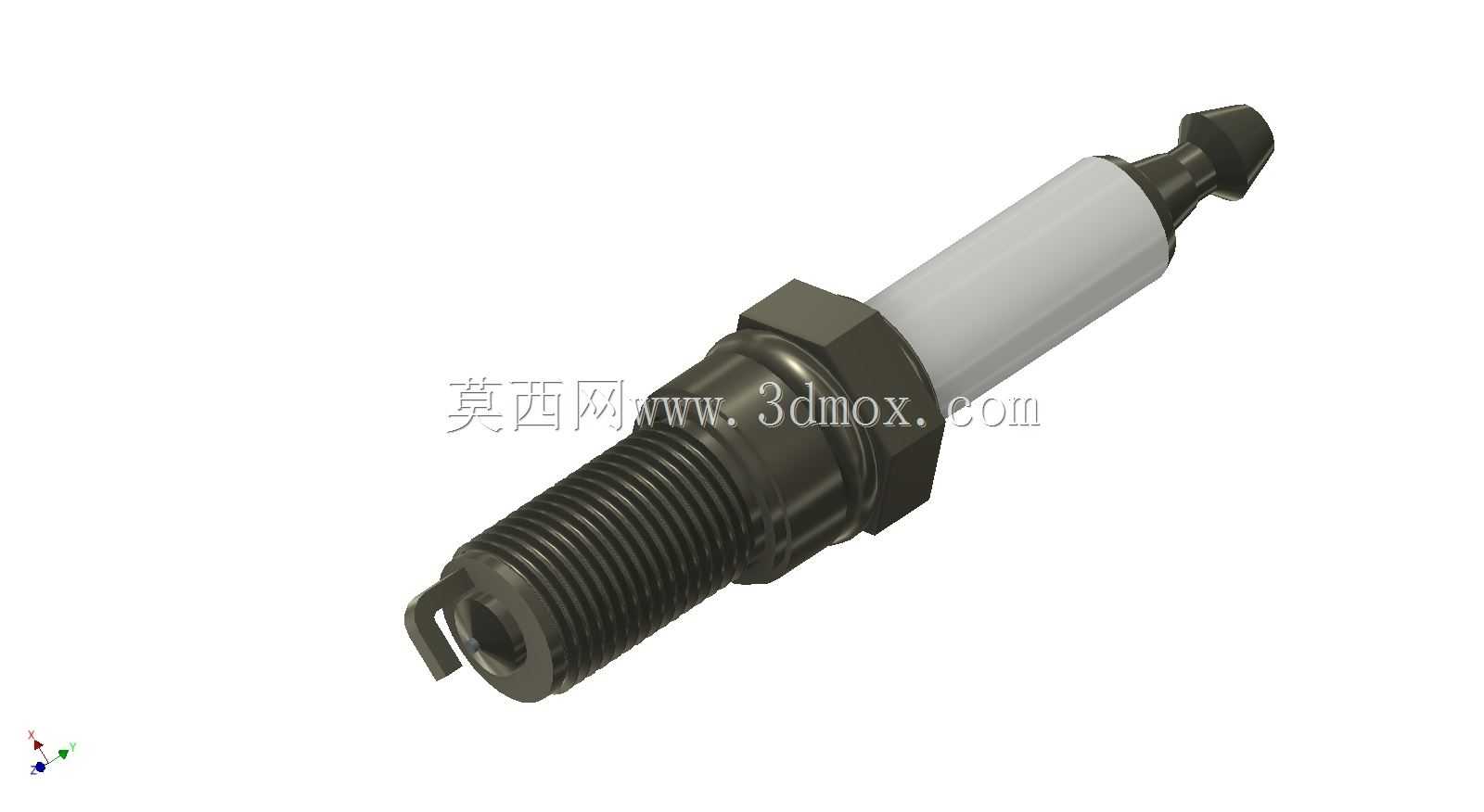

火花塞作为内燃机点火系统的核心执行部件，广泛应用于乘用车辆、商用车辆、摩托车辆以及小型通用动力机械的汽油发动机舱内，承担着将高压电引入燃烧室、击穿电极间隙产生电火花以点燃气缸内混合油气的关键作用，其工作性能直接决定发动机的点火效率、燃烧充分度与运转平顺性，是保障内燃机动力输出稳定性不可或缺的零部件。这款火花塞的设计围绕发动机燃烧室的高温高压工作环境展开，整体采用同轴式阶梯结构布局，从接线端到点火端依次设置接线螺母、绝缘瓷体、金属密封壳体、密封垫圈、侧电极与中心电极，各部件同轴度公差控制在极小范围内，避免高压电传导过程中出现漏电、跳火偏移等问题。金属壳体部分采用滚压成型的公制螺纹结构，螺纹参数匹配主流民用汽油发动机的气缸盖安装孔位标准，安装时可通过螺纹旋入深度精准控制电极伸入燃烧室的距离，配套的六角拧动台符合标准套筒尺寸要求，方便维修与装配时的扭矩施加，壳体与绝缘瓷体之间设置多层密封结构，可承受燃烧室最高数十个大气压的燃气冲击，避免高温燃气泄漏导致的气缸压力不足问题。绝缘瓷体采用高氧化铝陶瓷材质，具备优异的绝缘性能与耐高温抗冲击特性，可隔绝中心电极与金属壳体之间的高压电，同时承受燃烧室近千度的瞬时高温以及电极点火时的热冲击，瓷体表面设计有多道环形散热棱，可加快工作过程中的热量传导，避免自身温度过高引发的早燃问题。中心电极与侧电极采用耐高温耐腐蚀的合金材质，电极间隙经过精准调校，匹配常用点火系统的高压输出范围，既保证点火时电火花具备足够能量点燃气缸内不同空燃比的混合气，又能避免间隙过大导致的点火电压需求过高、点火线圈负载过大的问题。侧电极采用折弯成型结构，与中心电极形成稳定的点火间隙，折弯角度经过反复验证，可在电极长期受高温燃气烧蚀的情况下尽可能保持间隙尺寸稳定，延长火花塞的使用寿命。在安装边界设计上，这款火花塞的整体长度、螺纹旋合长度、密封垫圈厚度都经过匹配计算，安装后电极端面不会与燃烧室内部的活塞顶面、气门结构发生运动干涉，同时密封垫圈可在拧紧力矩作用下产生适量形变，填充气缸盖安装孔与火花塞壳体之间的间隙，实现可靠的燃气密封与热传导，将火花塞工作时吸收的热量及时传递到气缸盖水套中，保持火花塞自身工作温度在合理区间，避免温度过低导致的积碳漏电、温度过高导致的炽热点火等故障。
