商用车散热器导流式风扇罩结构设计

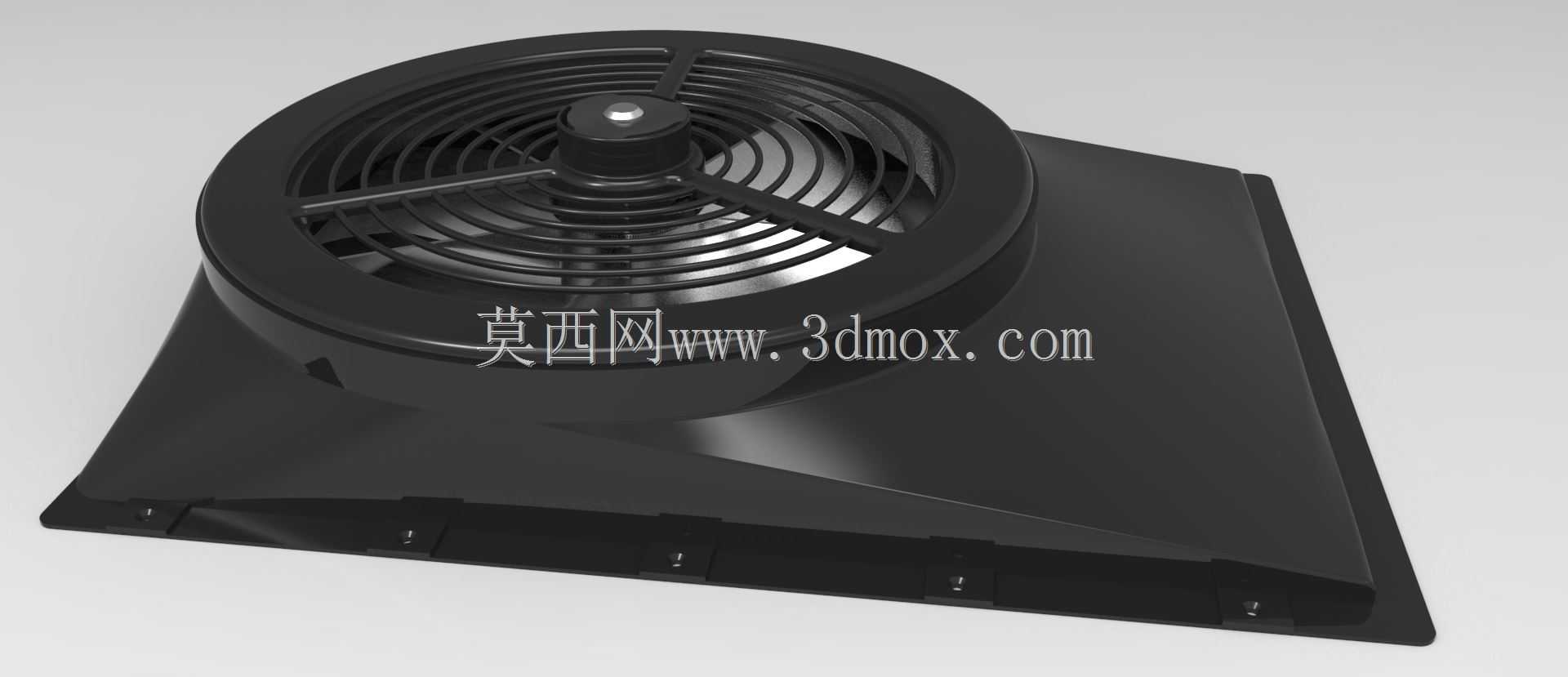

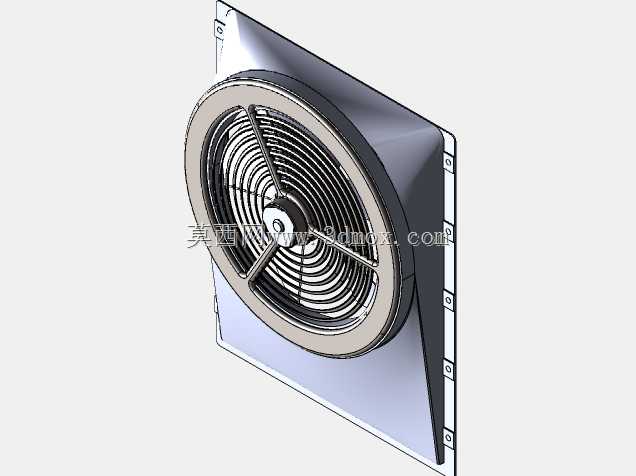

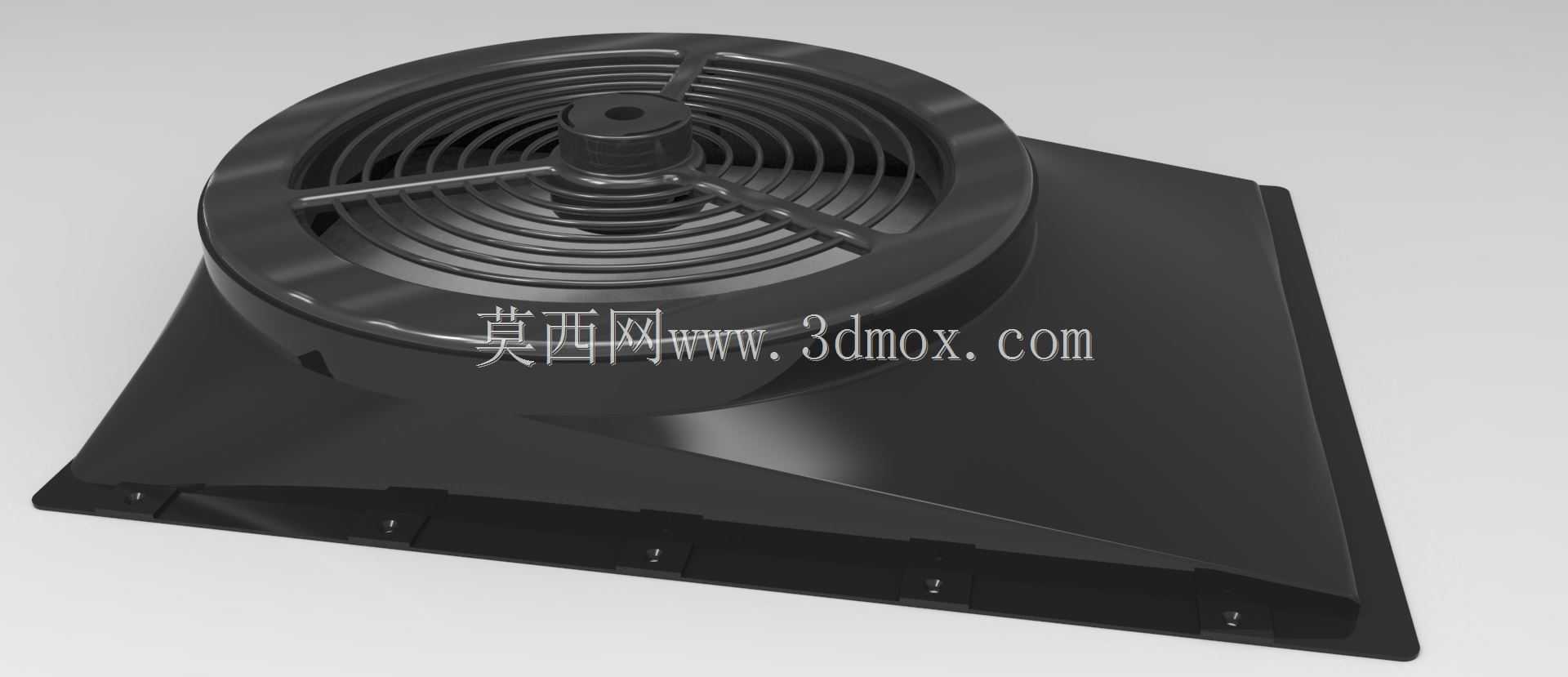

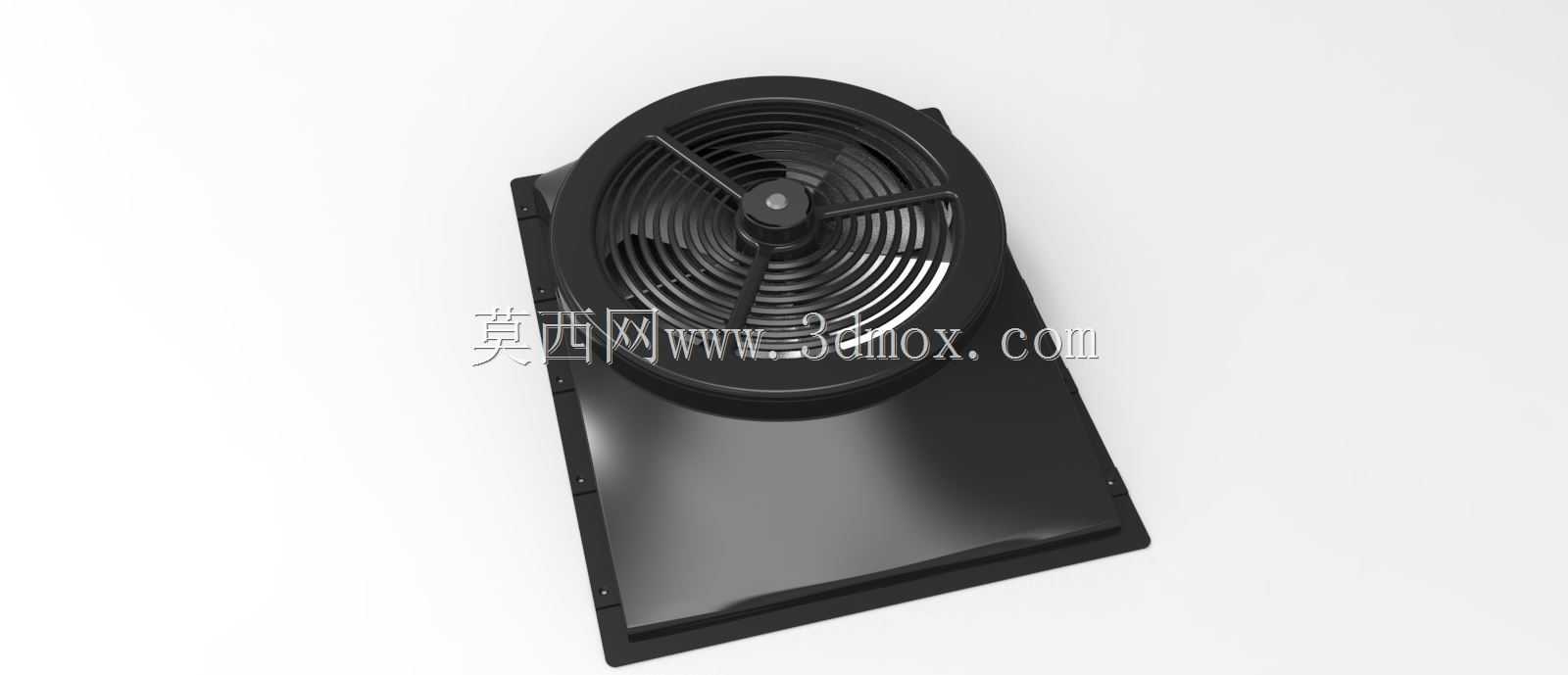

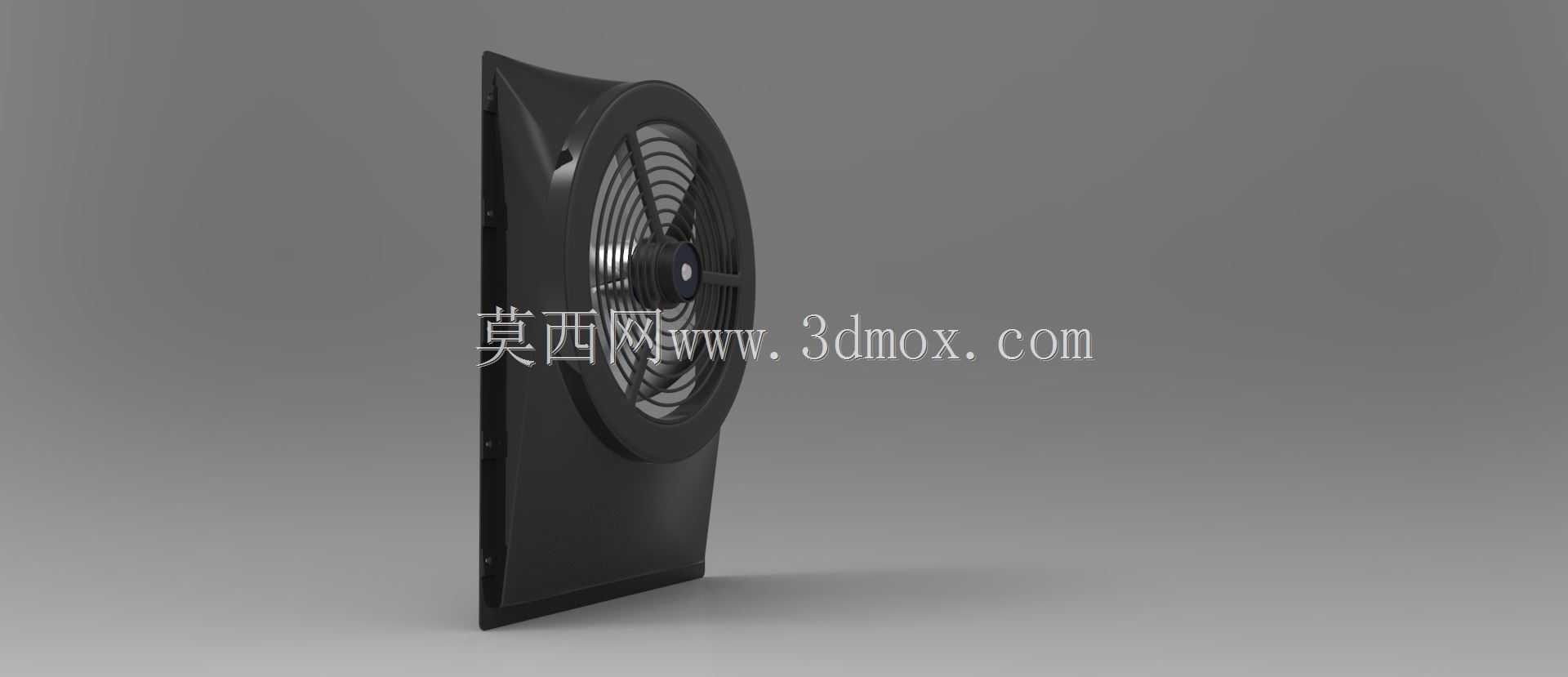

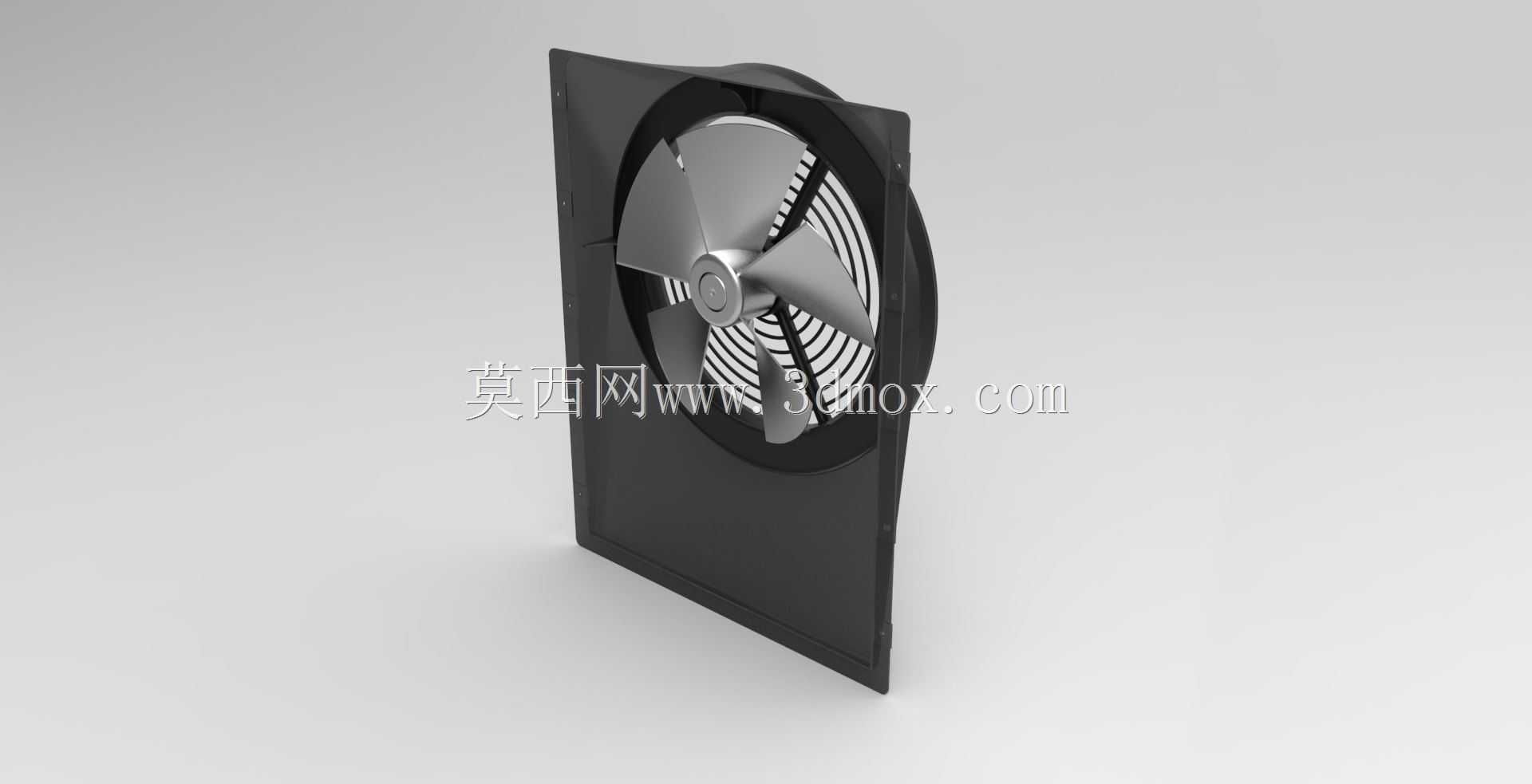

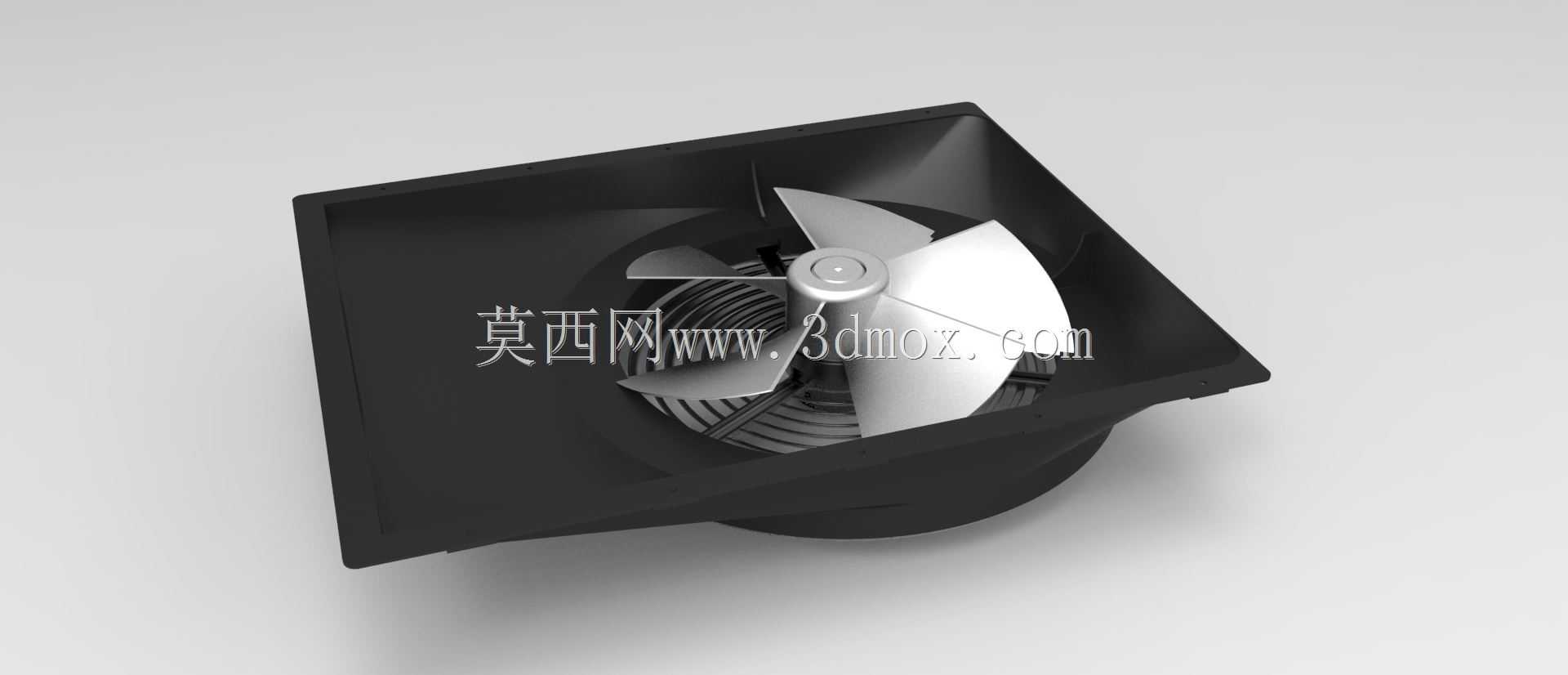

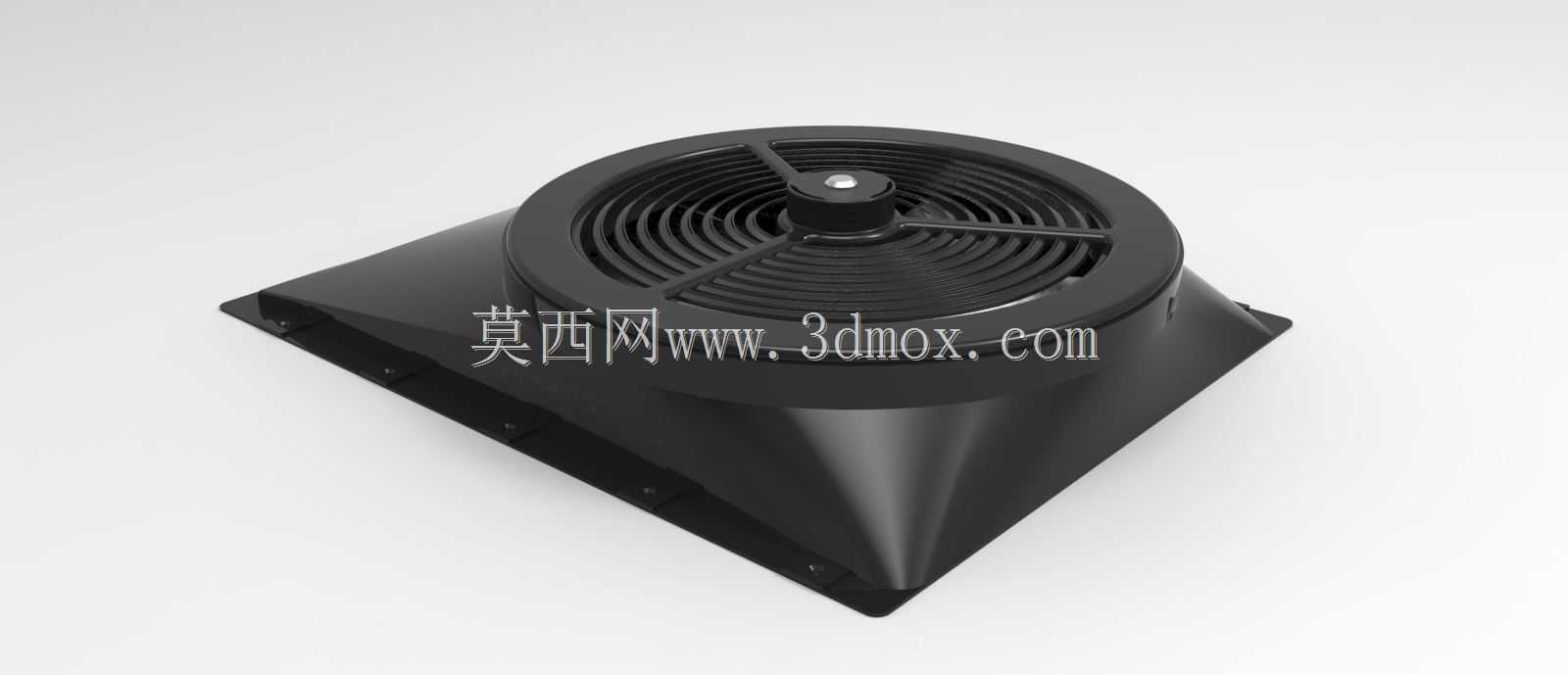

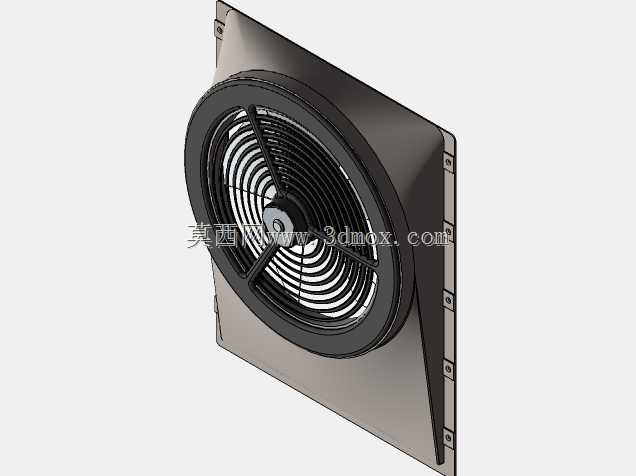

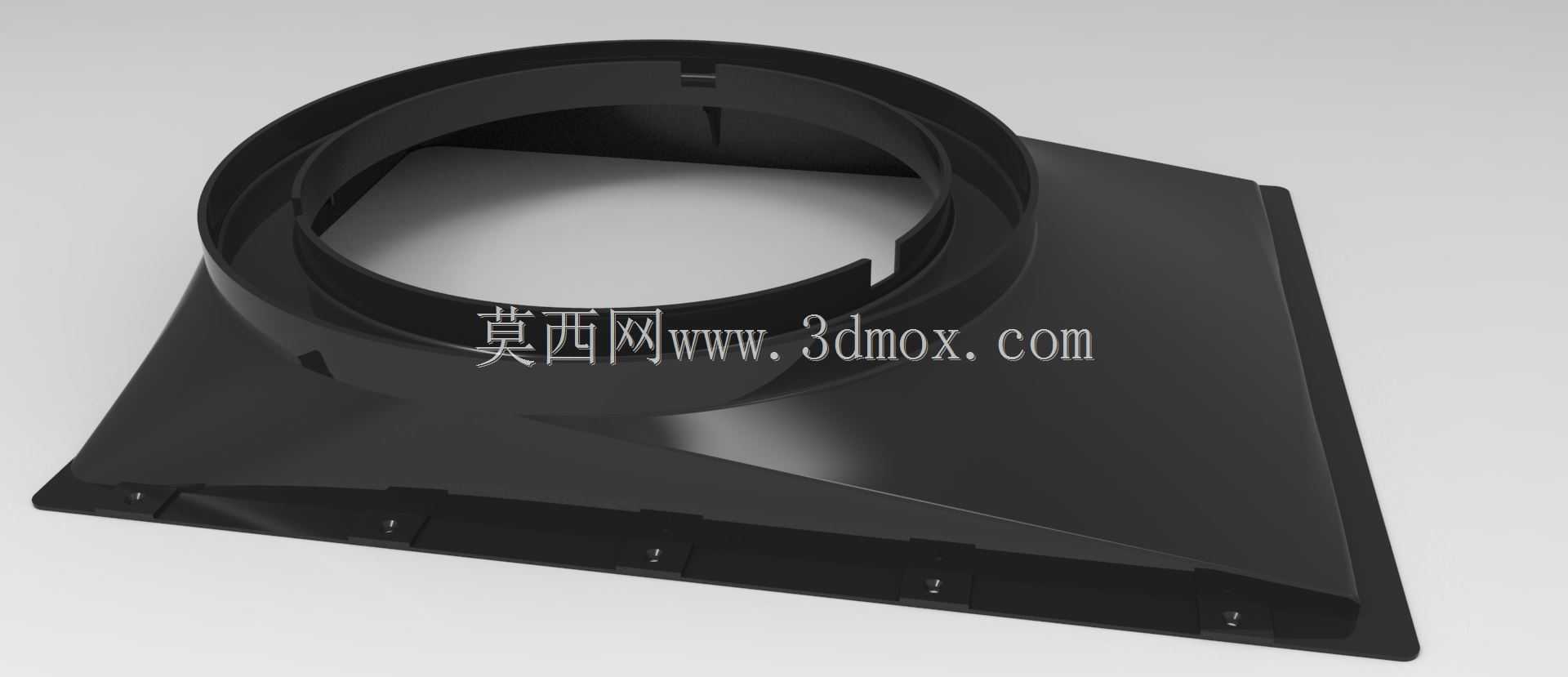

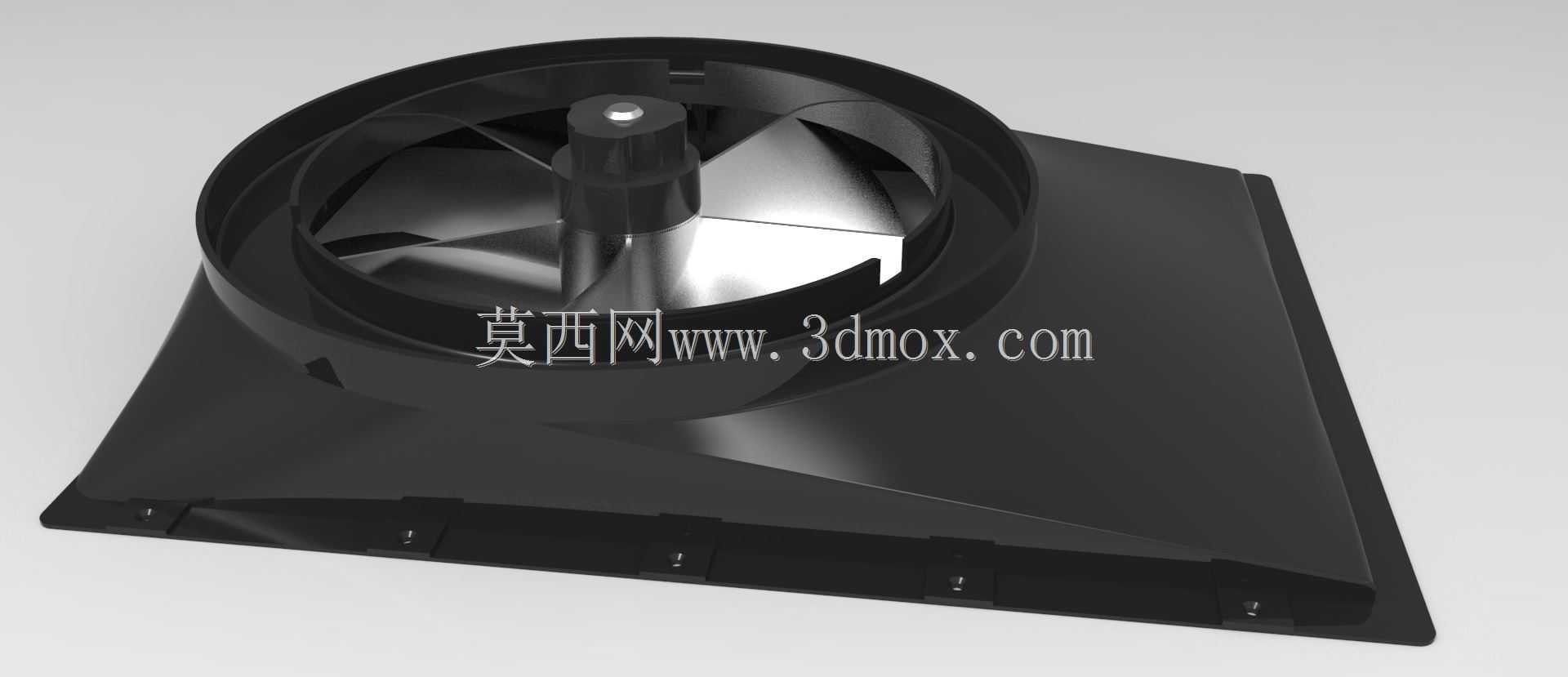

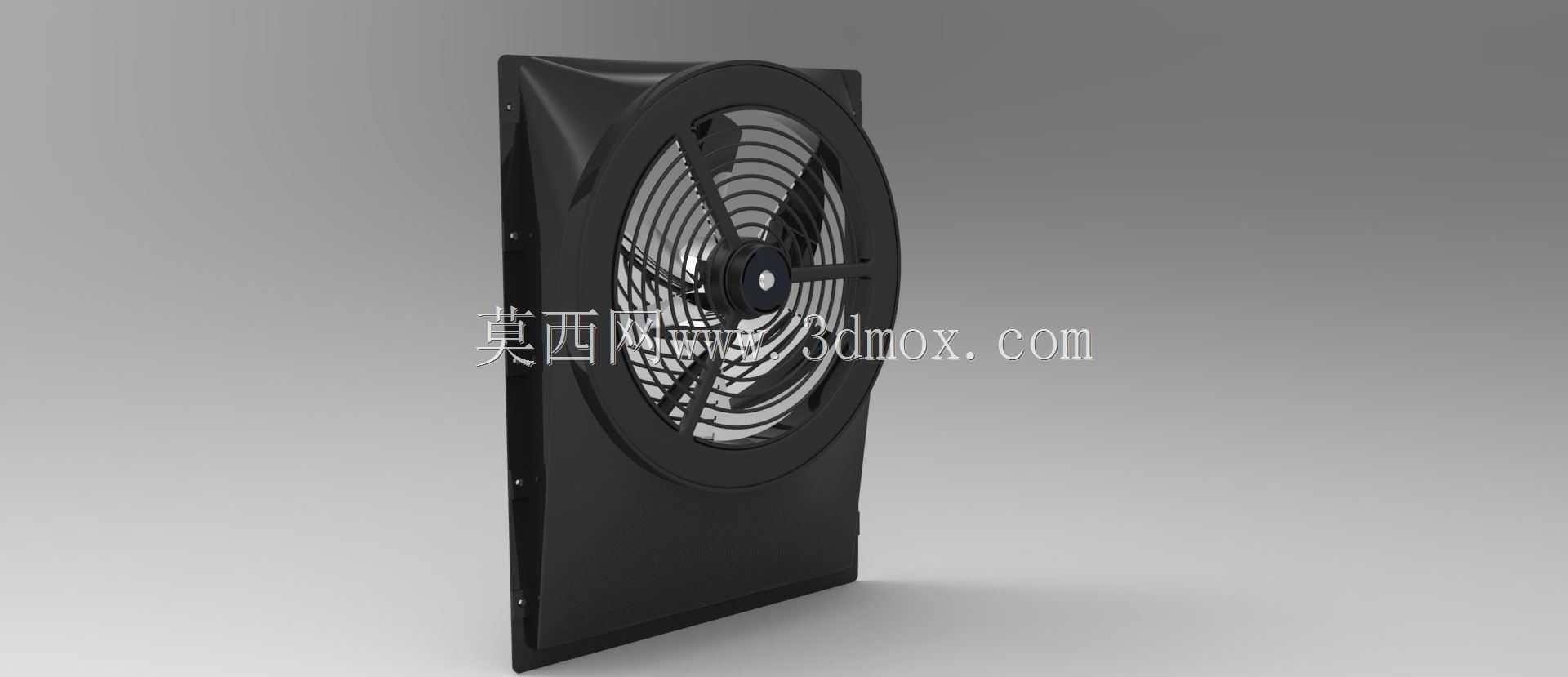

这款商用车配套的散热器风扇罩，主要应用于商用货运车辆、客运车辆的动力舱散热系统中，安装在车辆散热水箱与冷却风扇的外侧衔接位置，是动力舱热管理系统中不可或缺的结构部件。在商用车长时间高负荷行驶、怠速爬坡或是夏季高温环境运营的场景下，动力舱内的发动机、散热水箱周边会聚集大量余热，若散热气流组织混乱，不仅会大幅降低冷却风扇的换热效率，还容易出现热风回流、局部热量淤积的问题，严重时甚至会触发发动机过热保护，影响车辆的正常运营。这款风扇罩的核心作用，就是对冷却风扇的抽吸气流进行规整导流，同时为高速旋转的风扇叶片提供可靠的外围防护，避免车辆行驶中卷入的碎石、杂物或是检修过程中异物触碰扇叶引发部件损坏、安全事故。从功能特性来看，这款风扇罩采用了方形安装底座搭配圆形导风风圈的一体化结构，方形底座的边缘预留了均匀分布的安装固定点位，能够与散热器的边框实现紧密贴合安装，安装后底座与散热器表面形成密封的衔接面，避免气流从侧边缝隙泄漏，保证冷却风扇抽吸的气流全部穿过散热器芯体，最大化提升换热效率。上方的圆形导风圈与风扇叶片的外圈保持极小的均匀间隙，既不会干涉扇叶的高速旋转，又能减少叶尖位置的气流紊流损失，让气流沿轴向顺畅导出，避免热风在动力舱内无序乱窜。导风圈内部设置的径向加强筋，在不阻挡气流流通的前提下，大幅提升了风圈的结构强度，避免车辆行驶过程中持续受气流冲击、车体振动出现结构变形、共振异响的问题。在设计思路上，这款结构充分考虑了商用车动力舱的安装空间限制，底座与风圈之间采用平滑过渡的斜面衔接，没有突兀的直角结构，既能够引导气流平缓转向减少风阻，也能避免应力集中提升部件的抗冲击能力，整体结构采用一体成型工艺制作，减少了拼接装配带来的精度误差与密封隐患。在安装边界上，方形底座的外轮廓尺寸匹配主流商用车散热器的边框规格，固定点位的间距与散热器上的安装孔位完全对应，安装时无需对现有散热器结构进行额外改装，圆形风圈的内径与常用规格的商用车冷却风扇外径适配，风圈的轴向深度控制在合理范围，不会与风扇本体、后方的发动机附件产生运动干涉，安装后整体结构贴合动力舱的内部空间布局，不会占用额外的检修操作空间，能够适配多数中型、重型商用车的散热系统改装与原厂配套需求。
