轨道交通车载电池CVS负载支撑底架结构

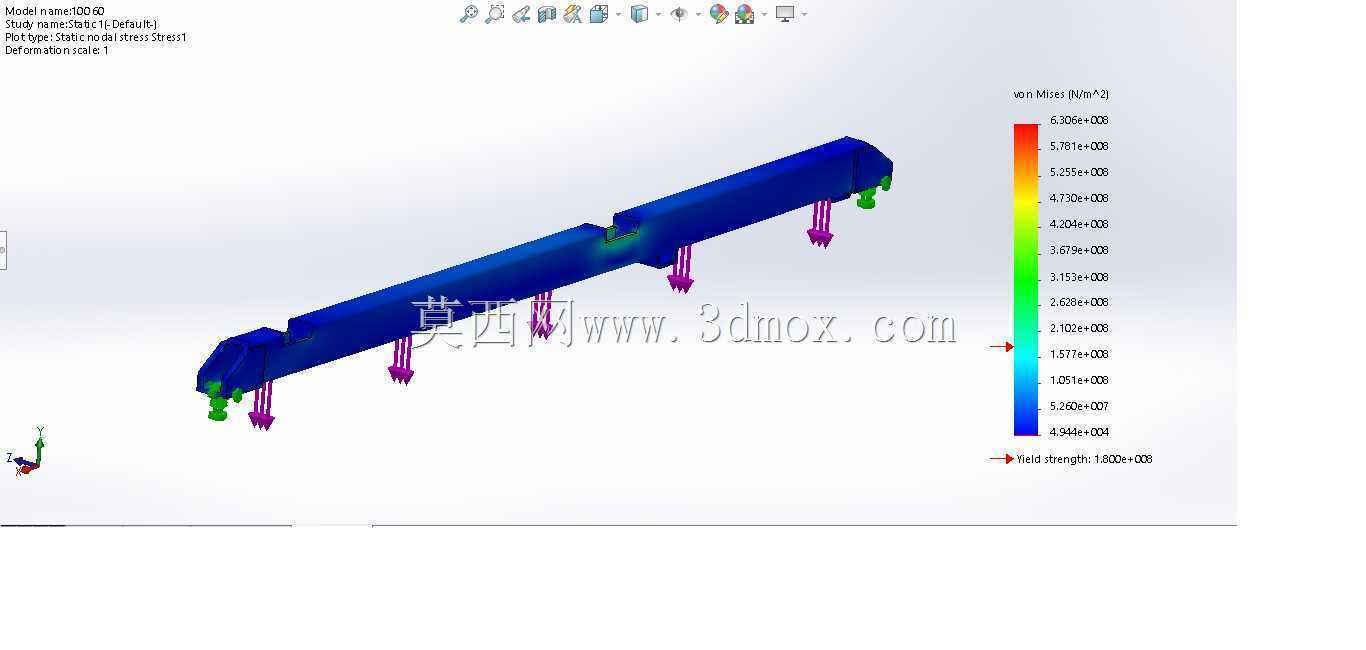

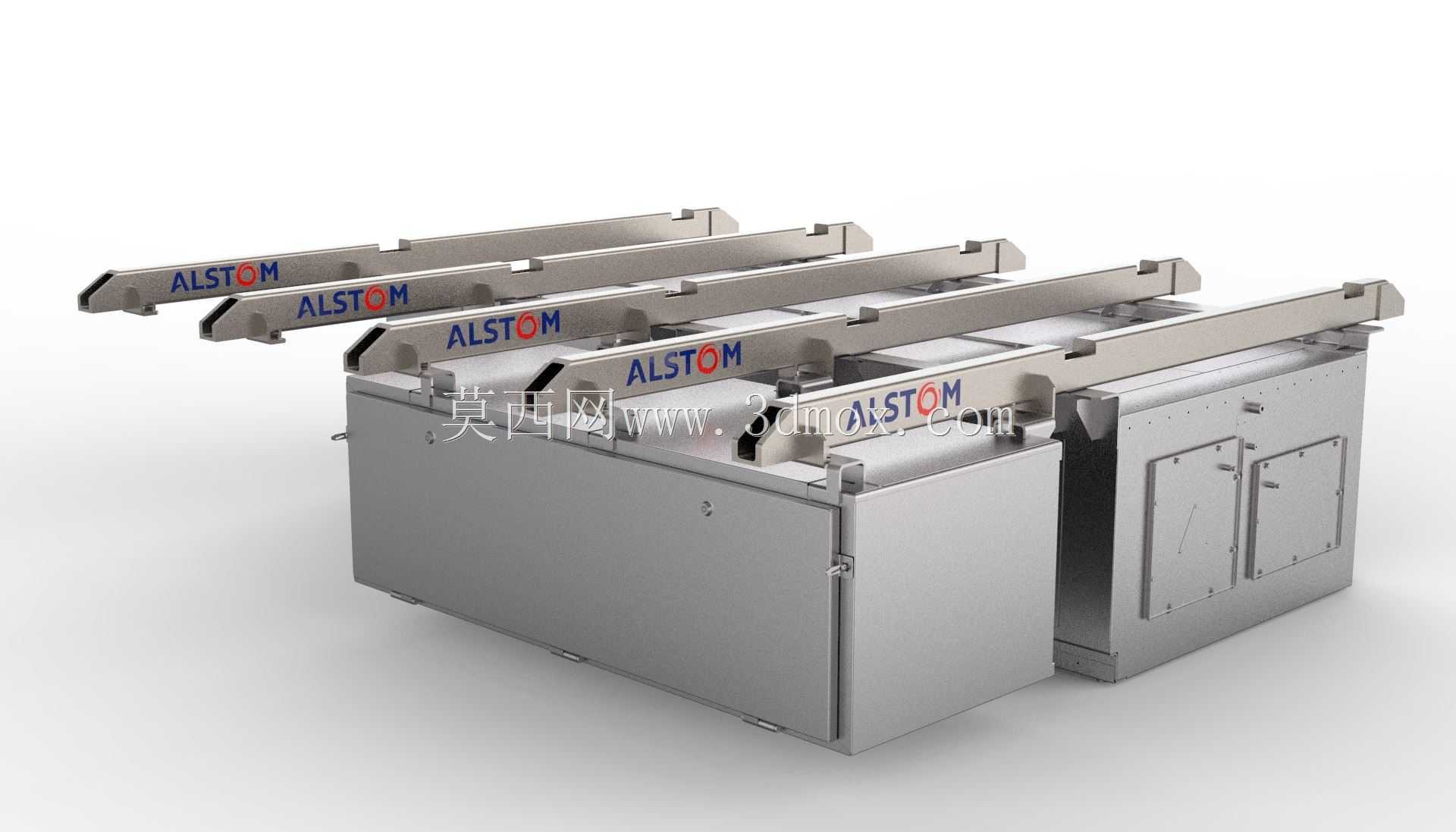

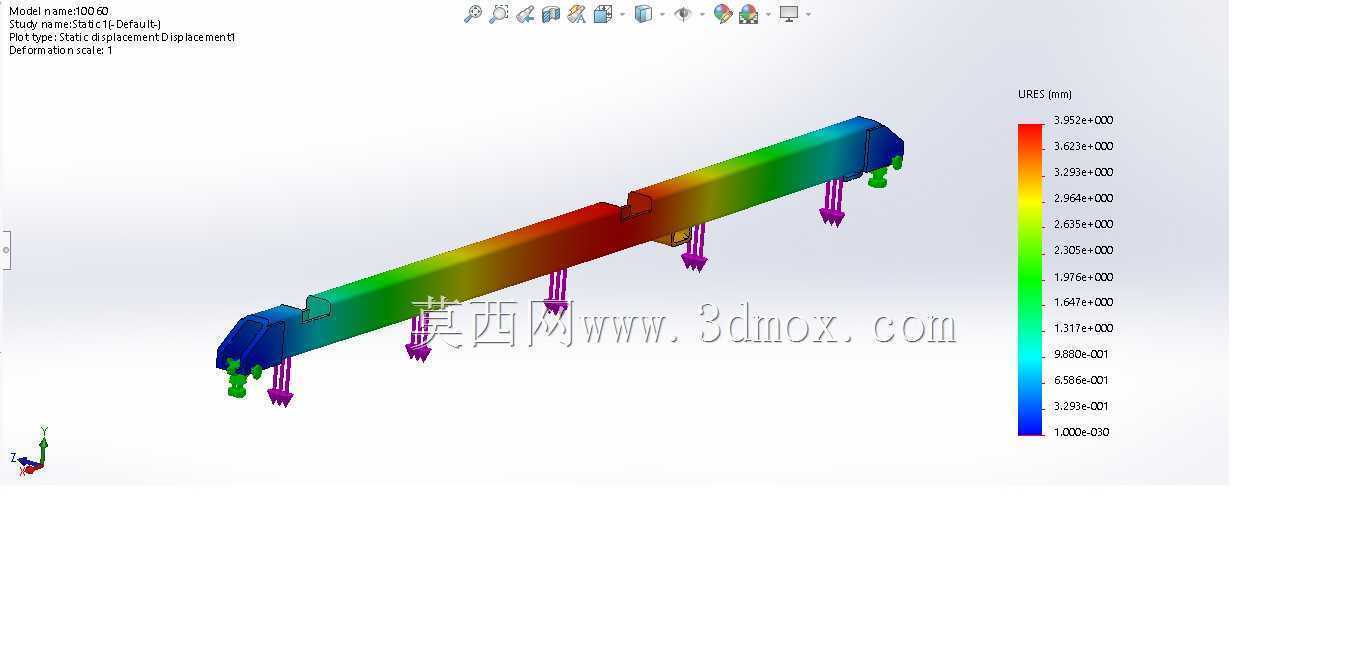

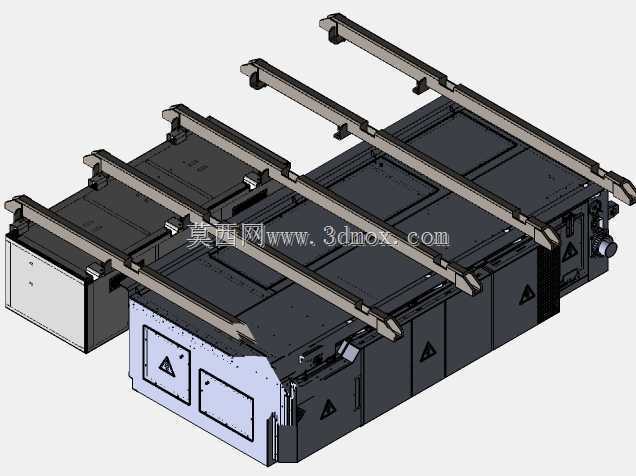

　　该支撑结构主要应用于轨道交通车载设备舱内，作为电池模组与CVS负载单元的集成安装承载基体，适配轨道车辆底部设备挂载的安装工况，需承受车辆运行过程中的垂向振动、横向冲击以及纵向加减速带来的交变载荷，同时兼顾设备舱内的空间排布约束与检修维护的操作便利性。结构整体采用分舱式布局，下部设置两个独立的封闭安装腔体，分别对应电池模组与CVS负载单元的安装位，腔体侧壁预留紧固件安装孔位与走线槽位，可直接适配对应设备的安装接口，无需额外加工转接件；上部设置多根平行排布的横向承载梁，梁体上带有ALSTOM标识的安装定位面，可与车辆底架的挂载点精准对接，实现整个支撑总成的快速吊装固定。设计过程中优先对横杆截面进行拓扑优化，在保证横梁抗弯、

　　抗扭刚度满足EN 61373轨道交通冲击振动标准要求的前提下，去除非承载区域的冗余材料，有效降低结构整体自重，避免增加车辆的簧下质量，影响运行平稳性。结构的安装边界完全匹配标准轨道交通车辆设备舱的挂载间距，横向梁体的安装孔位采用长圆孔设计，可补偿安装过程中的累计公差，降低现场装配的对位难度；下部腔体的门板采用快拆式铰链与锁具结构，日常检修时无需拆卸整个支撑总成，即可直接打开舱门完成内部设备的检测与更换。整体外形采用方正的舱体结构，所有外露棱边均做倒钝处理，避免安装过程中划伤线缆或操作人员，结构表面采用钝化处理工艺，可适应车辆运行过程中遇到的潮湿、盐雾等复杂环境，降低长期使用后的锈蚀风险。横梁与下部腔体之间采用焊接加螺栓紧固的复合连接方式，焊接位置集中在腔体上沿的承载面，螺栓连接点分布在横梁两端的挂载位置，既保证连接强度，又可在局部构件出现损伤时单独更换，降低后期维护成本。
