轨道交通车辆底架承载支撑构件

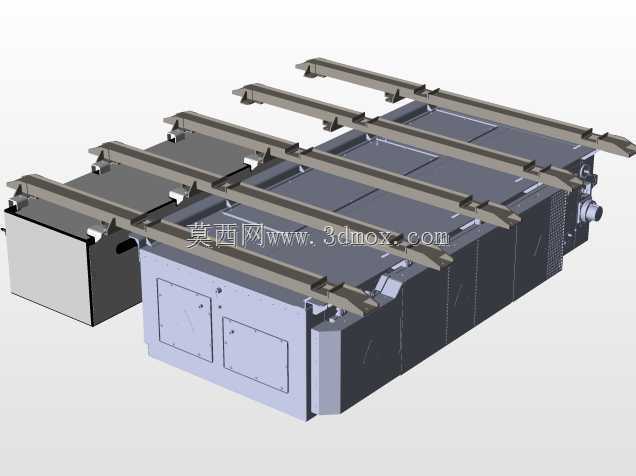

　　该构件应用于轨道交通车辆走行部与车体连接的底架区域，是承担车体与走行部之间载荷传递的核心支撑部件，日常运行中需要承接车辆启停、加减速过程中产生的纵向冲击载荷，同时兼顾过曲线、轨道不平顺工况下的横向交变载荷，还要承载上部车体的垂向静载荷与动载荷，是保障车辆运行结构稳定性的关键受力件。设计阶段优先考量载荷传递路径的合理性，采用定制化变截面结构，在载荷集中的安装支座位置做了局部加厚与加强筋过渡处理，避免应力集中导致的结构疲劳失效，非主要承载区域则通过截面优化削减不必要的材料冗余，在保证结构刚度、强度满足EN轨道交通车辆结构强度标准的前提下，尽可能降低构件自身重量，适配轨道交通车辆轻量化的设计需求。构件整体为长条形对称布局，

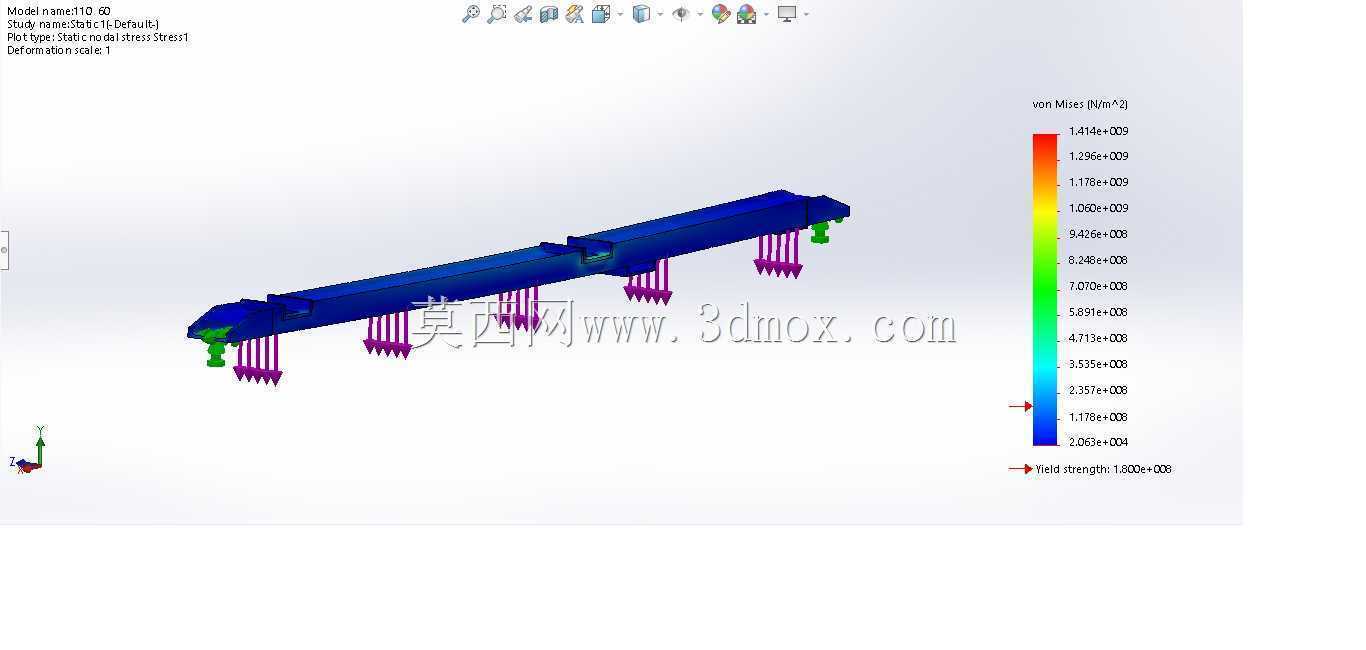

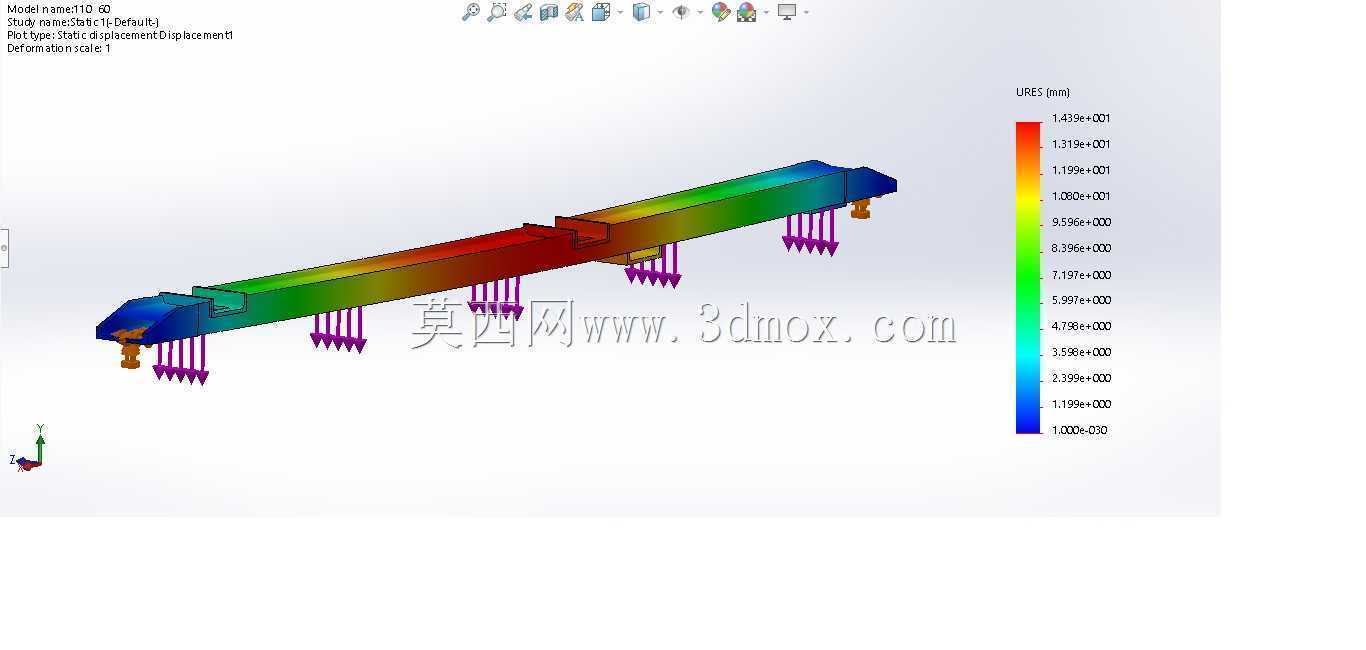

　　两端设置有与转向架、车体底架边梁匹配的安装接口，安装面的平面度公差控制在0.2mm以内，螺栓孔位的位置度公差满足GB/T 1800.2的IT7级精度要求，可直接适配现有车型的安装边界，无需对原有车体结构做额外改造即可完成替换装配。构件中部设置有多个管线卡装支座与附属部件安装位，可同步固定车辆底架区域的制动管路、电气线束，减少底架区域额外的固定支架用量，优化底架下部的空间布局。截面设计上采用封闭箱型与开口槽型结合的形式，在垂向、横向载荷作用下的抗弯截面模量经过多轮仿真迭代验证，可覆盖车辆全寿命周期内的载荷工况，包括极端工况下的紧急制动、最大超员载客、轨道扭曲等场景的载荷需求，结构疲劳寿命满足30年运营周期的使用要求。

　　安装时需保证构件两端安装面与车体底架、转向架对应安装面完全贴合，螺栓预紧力按照设计要求的扭矩值分三次对称紧固，避免安装应力导致的构件变形。日常运维中该构件属于重点检查项，需定期检查安装面贴合状态、焊缝区域是否存在疲劳裂纹，确保承载性能稳定。
