汽车维修用立式车轮定位检测设备

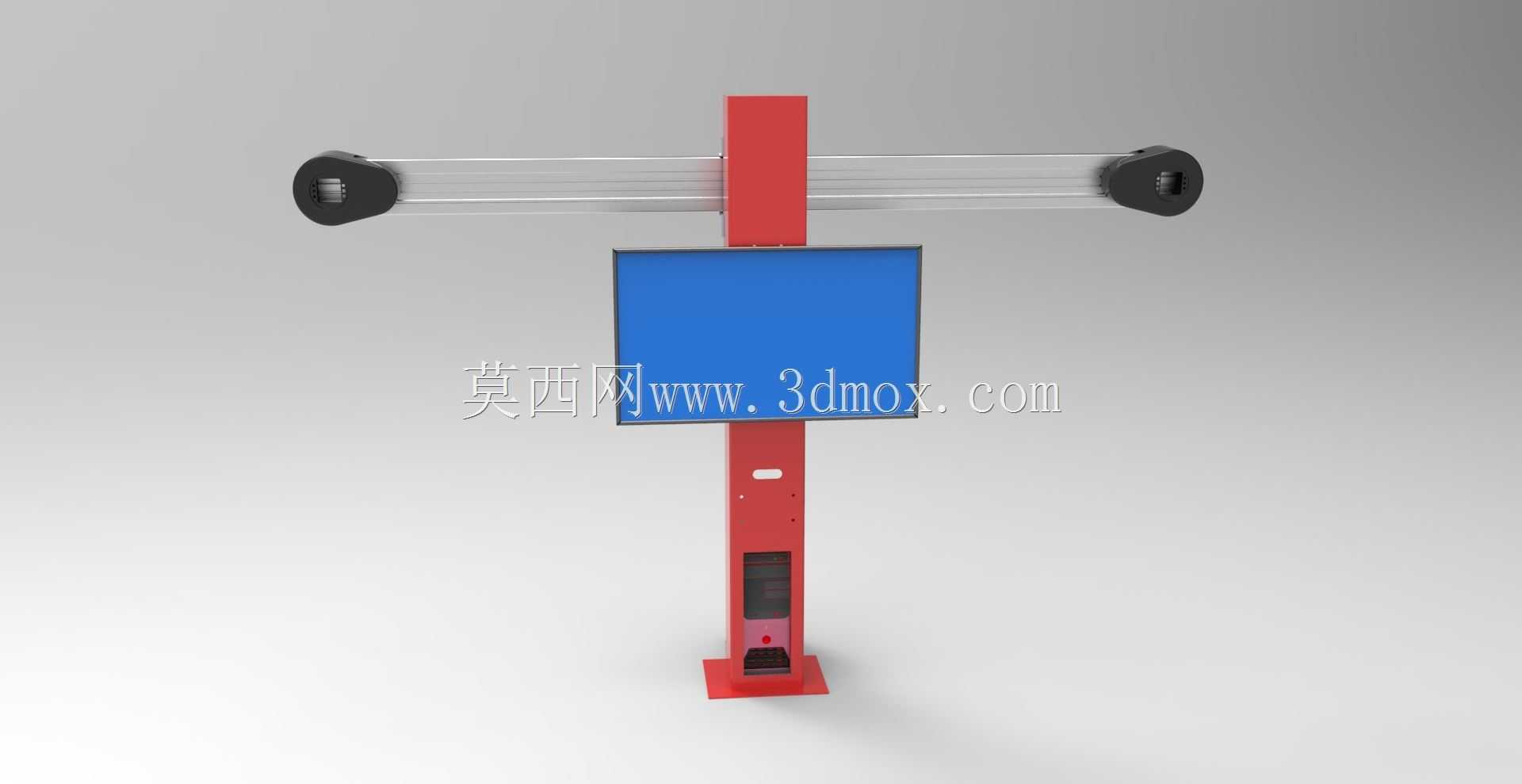

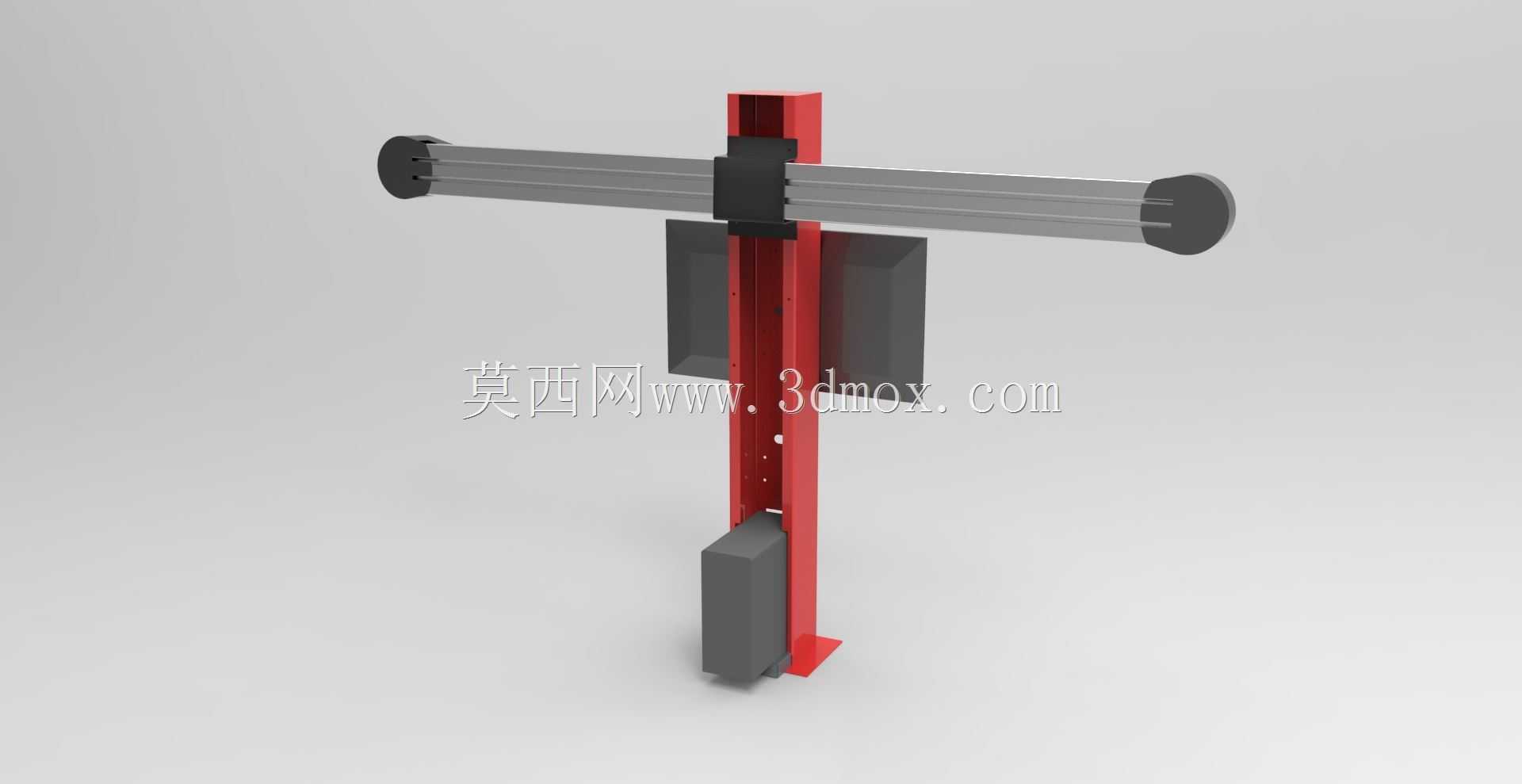

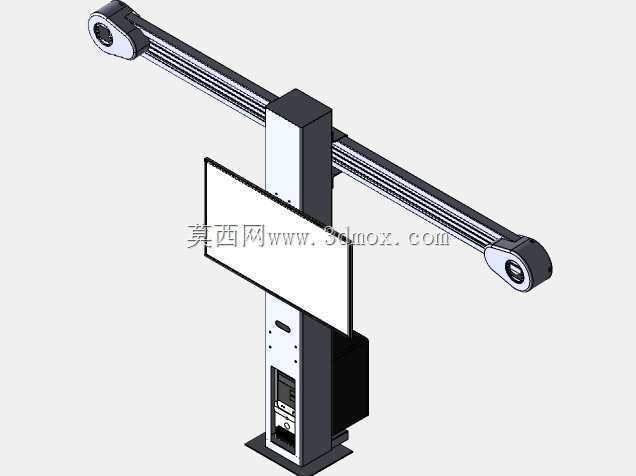

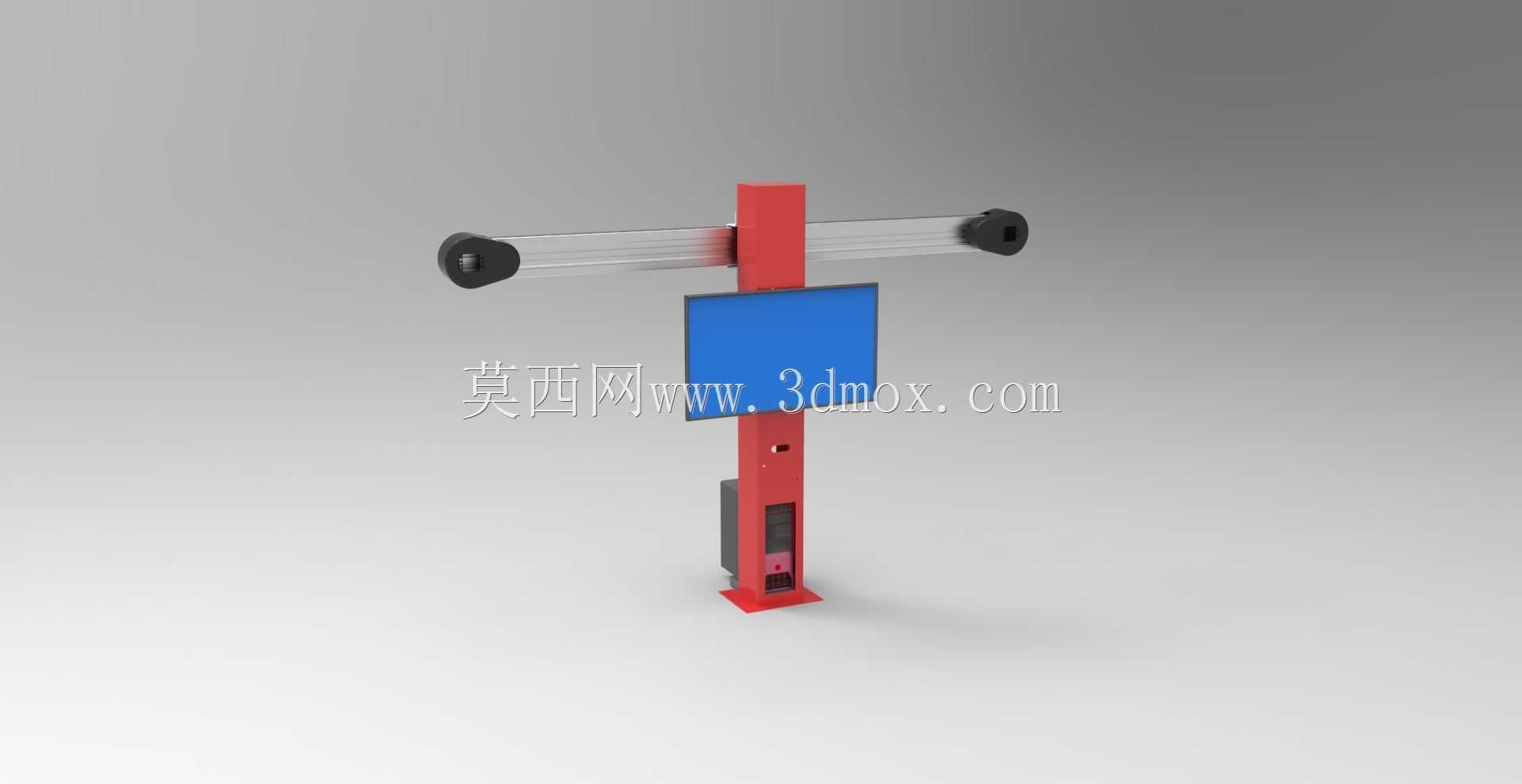

　　这款立式车轮定位检测设备，主要面向汽车后市场维修保养工位的日常检测作业，适配各类乘用车、轻型商用车的车轮定位参数检测需求，是汽修门店、车辆检测站完成四轮定位作业的核心硬件载体。从结构设计逻辑来看，设备采用单立柱落地式安装方案，底部为方形配重安装底座，通过膨胀螺栓与混凝土地面刚性固定，安装时需保证底座水平度误差不超过1mm/m，避免立柱倾斜带来的检测基准偏差；立柱主体采用矩形钢型材焊接成型，内部预留走线腔室，用于布设传感器供电、信号传输线缆，避免线缆外露造成的工位磕碰、积尘老化问题。立柱上部设置横向可调节横梁，横梁两端对称安装视觉检测传感单元，横梁的横向跨度可根据不同工位的车道宽度进行适配调整，常规适配车道宽度范围为2.4m至3.

　　2m，满足不同车型的轮距检测覆盖需求，传感单元的俯仰角度可通过端部的微调机构进行校准，保证检测镜头能够精准捕捉车轮上安装的标靶位置。立柱中部集成了触控显示终端安装位，显示终端采用嵌入式安装方案，屏幕朝向车辆驶入方向，维修人员在调整车辆参数、操作检测流程时可直接查看实时数据，无需额外转身查看旁侧操作台，优化了工位操作动线；立柱下部集成了设备控制模块、电源模块的安装舱，舱门带锁止结构，可避免非授权人员触碰内部电路，同时舱体开设散热格栅，保证长时间连续作业时内部元器件的工作温度处于合理区间。在实际应用场景中，车辆驶入检测工位停稳后，维修人员将配套的定位标靶固定在四个车轮的轮辋位置，启动设备后两端的传感单元会自动采集标靶的空间位置数据，

　　通过内置算法计算出车轮前束、外倾、主销后倾、主销内倾等核心定位参数，数据直接在中部显示屏上实时呈现，维修人员可根据参数偏差对车辆底盘的悬挂、转向部件进行调整，直到所有参数符合原厂设定范围。设备的整体安装边界要求不高，单立柱的落地占地面积仅为0.16㎡左右，相比传统双柱式四轮定位设备，减少了工位的空间占用，对于面积有限的社区汽修门店十分友好；横梁的安装高度可根据立柱上的调节孔位进行上下调整，适配不同底盘高度的车辆检测需求，从低底盘的轿跑车型到高底盘的轻型SUV、皮卡车型都能覆盖。设计过程中充分考虑了汽修工位的复杂使用环境，所有外露部件都做了防油、防尘的表面处理，传感单元的镜头外侧加装了透明防护盖板，避免作业过程中工具磕碰、油污飞溅损伤镜头；设备的操作按键区域采用防水薄膜按键，可抵御日常工位清洁时的水渍、清洁液侵蚀，延长设备的无故障使用周期。
