方块重块吊运机械式抓取夹具结构

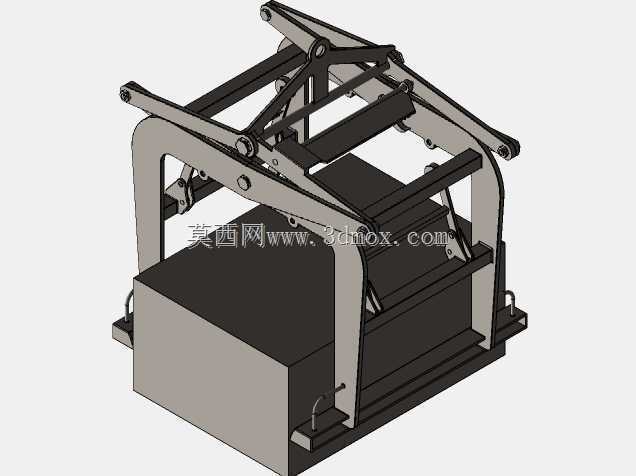

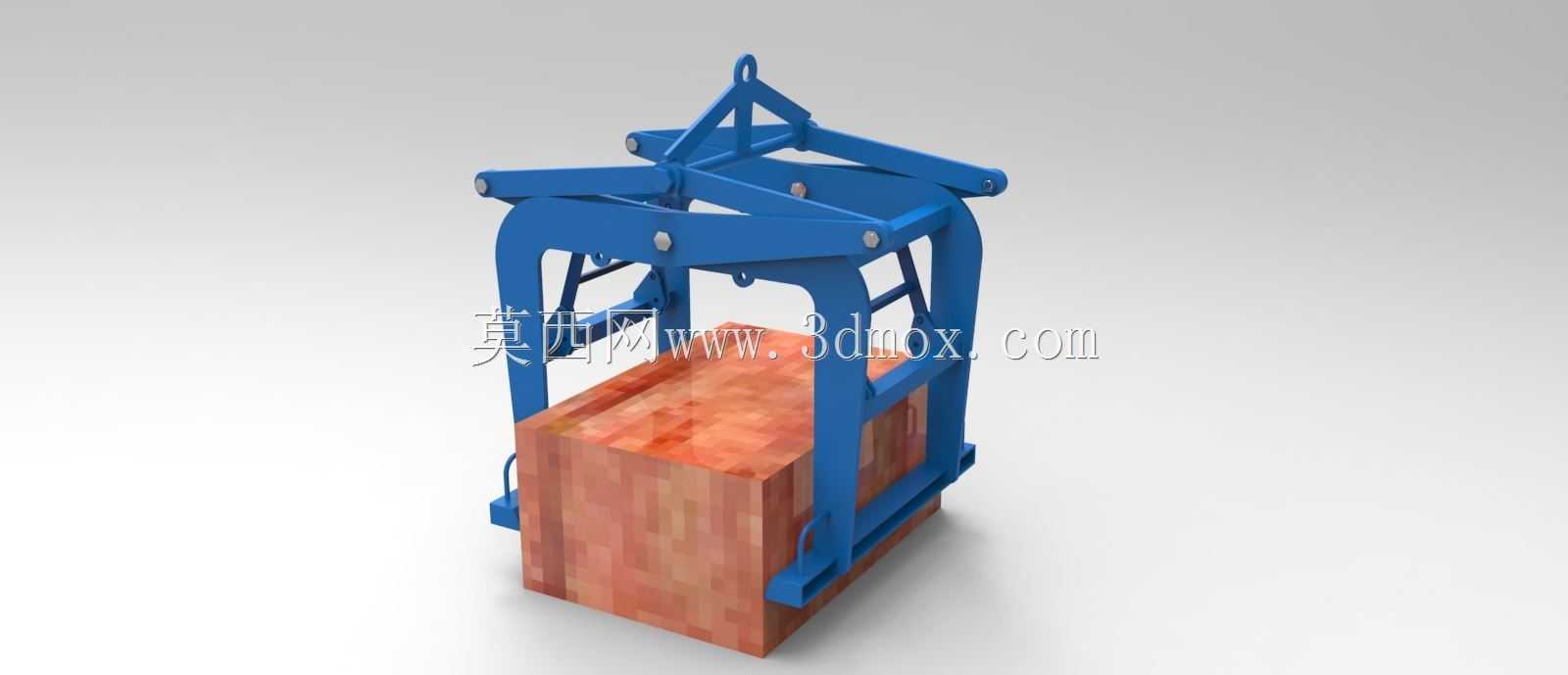

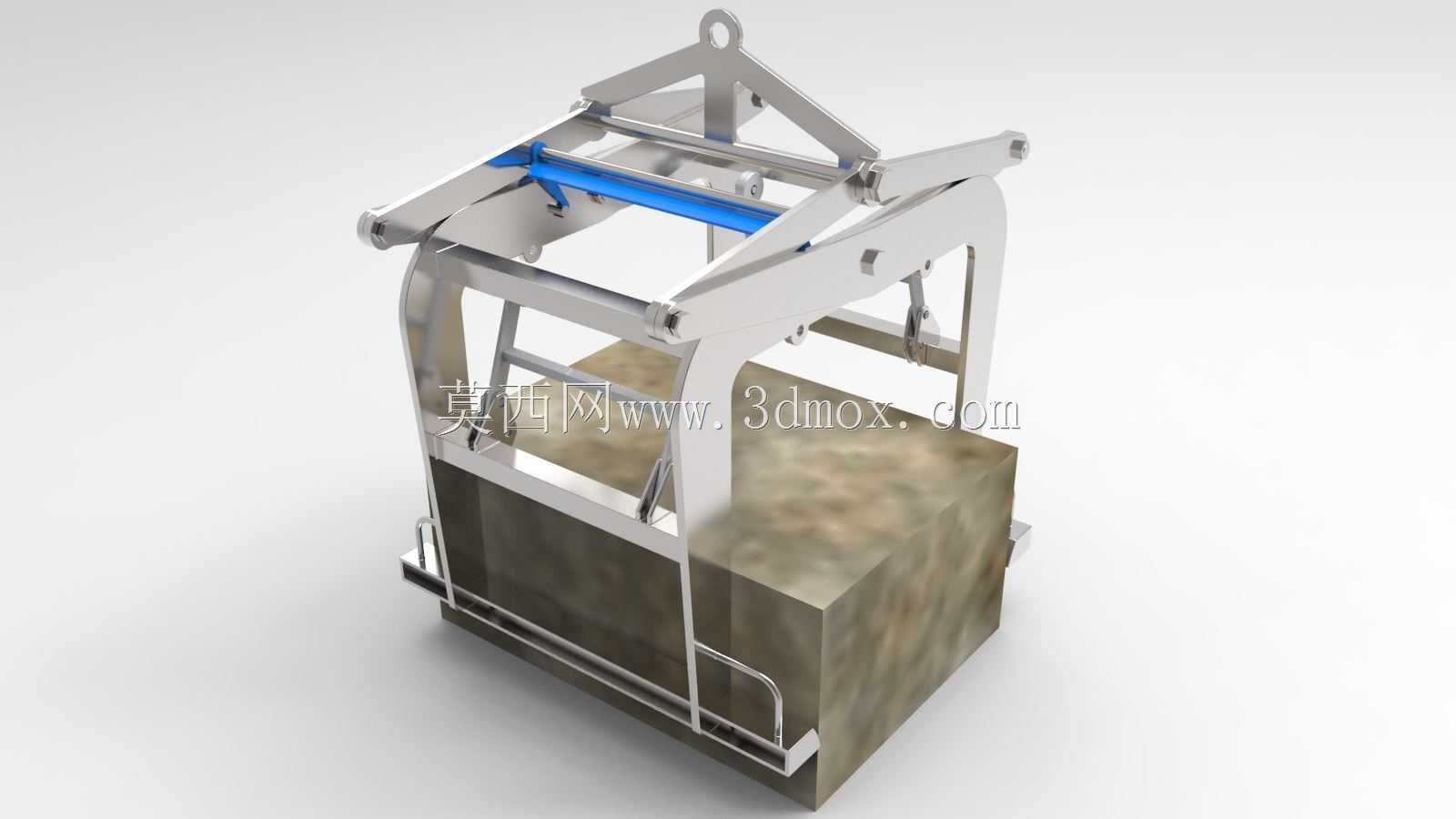

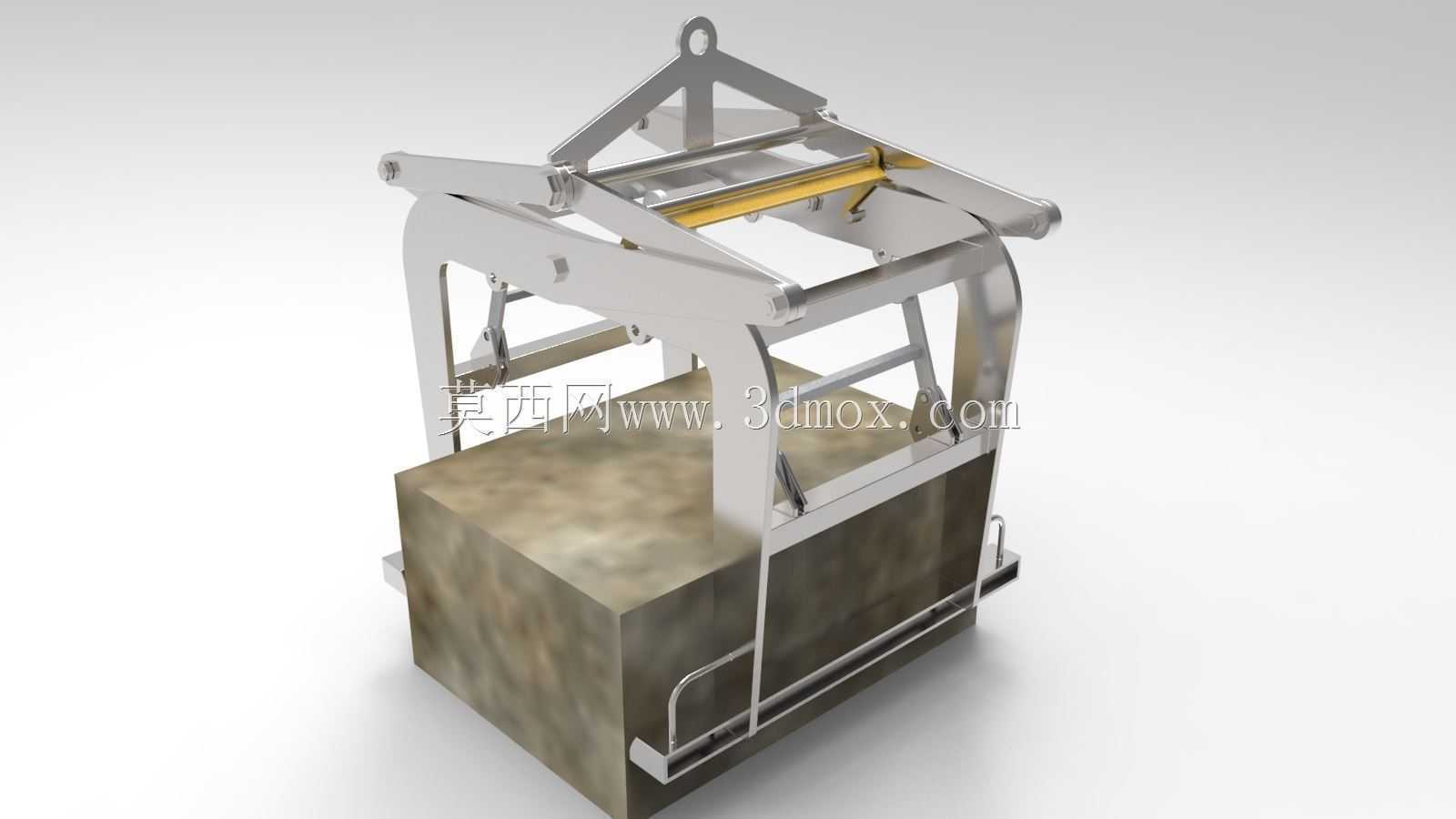

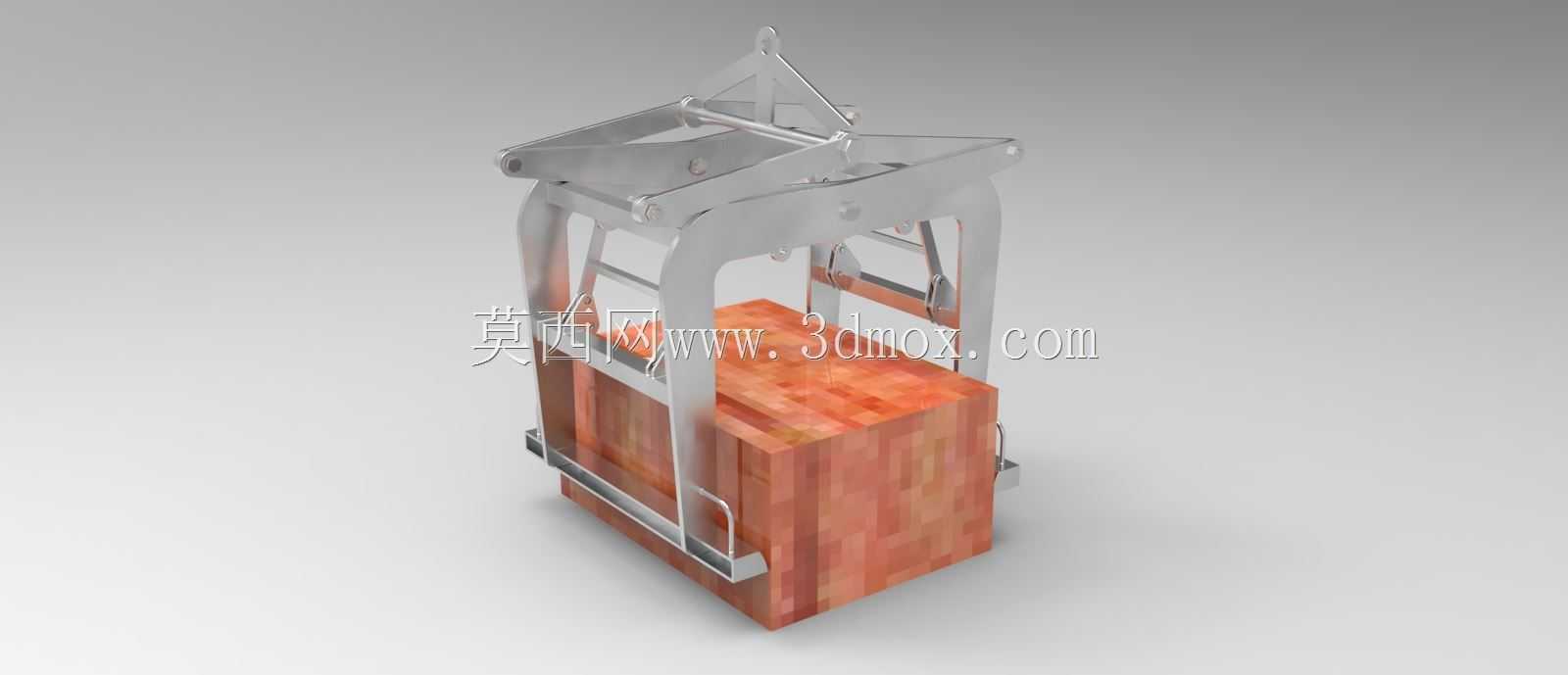

　　这类机械式抓取器主要面向建材堆场、预制构件厂、冶金原料库区的方块类重块转运场景，替代传统人工捆扎、钢丝绳兜吊的作业方式，解决规整立方体重物在吊运过程中易滑脱、对位耗时久的痛点。从结构逻辑来看，整套夹取机构依靠吊点起升的拉力驱动连杆机构实现自锁夹取，无需额外配置液压、气动动力源，整体框架采用折弯焊接的箱型梁结构，两侧夹臂的铰接点位置经过受力校核，当吊环受向上起升拉力时，上部三角连架杆带动两侧夹臂绕中部铰接轴转动，夹臂下端的承托边与侧压面同步贴紧重块的侧面与底部棱边，起重量越大夹臂对重块的正压力越强，从机械结构层面实现夹取自锁，不会出现吊运过程中夹爪松脱的问题。设计过程中优先考虑了现场作业的容错性，

　　夹臂内侧预留了10-15mm的尺寸适配余量，可兼容一定尺寸公差范围内的混凝土方块、石材荒料、金属铸锭等立方形重物，不需要针对单一批次物料单独更换夹头。上部吊点采用标准吊环结构，可直接适配厂区通用的桥式起重机、门式起重机的吊钩挂接，不需要额外定制连接接头，安装时仅需将吊环与起重设备吊钩挂合即可投入使用，整体安装边界控制在常规起重吊具的作业覆盖范围内，不会与现有起重设备的卷扬、行走机构产生运动干涉。两侧夹臂的下部设置了向上弯折的承托翻边，夹取时翻边会嵌入重块底部的间隙，配合侧面的压合面形成三面抱持的受力状态，相比仅靠侧面摩擦力的夹钳，这种结构能大幅降低对重块侧面粗糙度的要求，即使表面存在浮浆、氧化层也能稳定夹持。

　　机构的所有铰接点都配置了自润滑衬套，减少户外多尘环境下的铰接磨损，日常维护仅需定期检查衬套磨损量与焊缝开裂情况即可，不需要复杂的油路、电路检修，适配厂区粗放的作业维护条件。在作业动线设计上，整套抓取器的重心与上部吊点处于同一垂直线上，起吊后重块不会出现偏摆倾斜，落料时能精准对齐堆垛位置，减少二次对位的调整时间，相比传统人工捆扎作业，单块重块的吊运循环时间可缩短近六成，同时避免人工穿挂钢丝绳时的挤手、砸伤风险。夹臂的开合行程通过连杆的长度参数控制，空载状态下夹臂开口尺寸略大于常规重块的边长，落位时不需要人工辅助推拉即可对准重块下放，起升时自动完成夹合，整套动作完全随起重吊钩的升降完成，不需要操作人员额外控制夹取动作，适配一线作业人员的操作习惯，降低设备使用的学习成本。
