圆形电子导光灯光报警装置结构设计

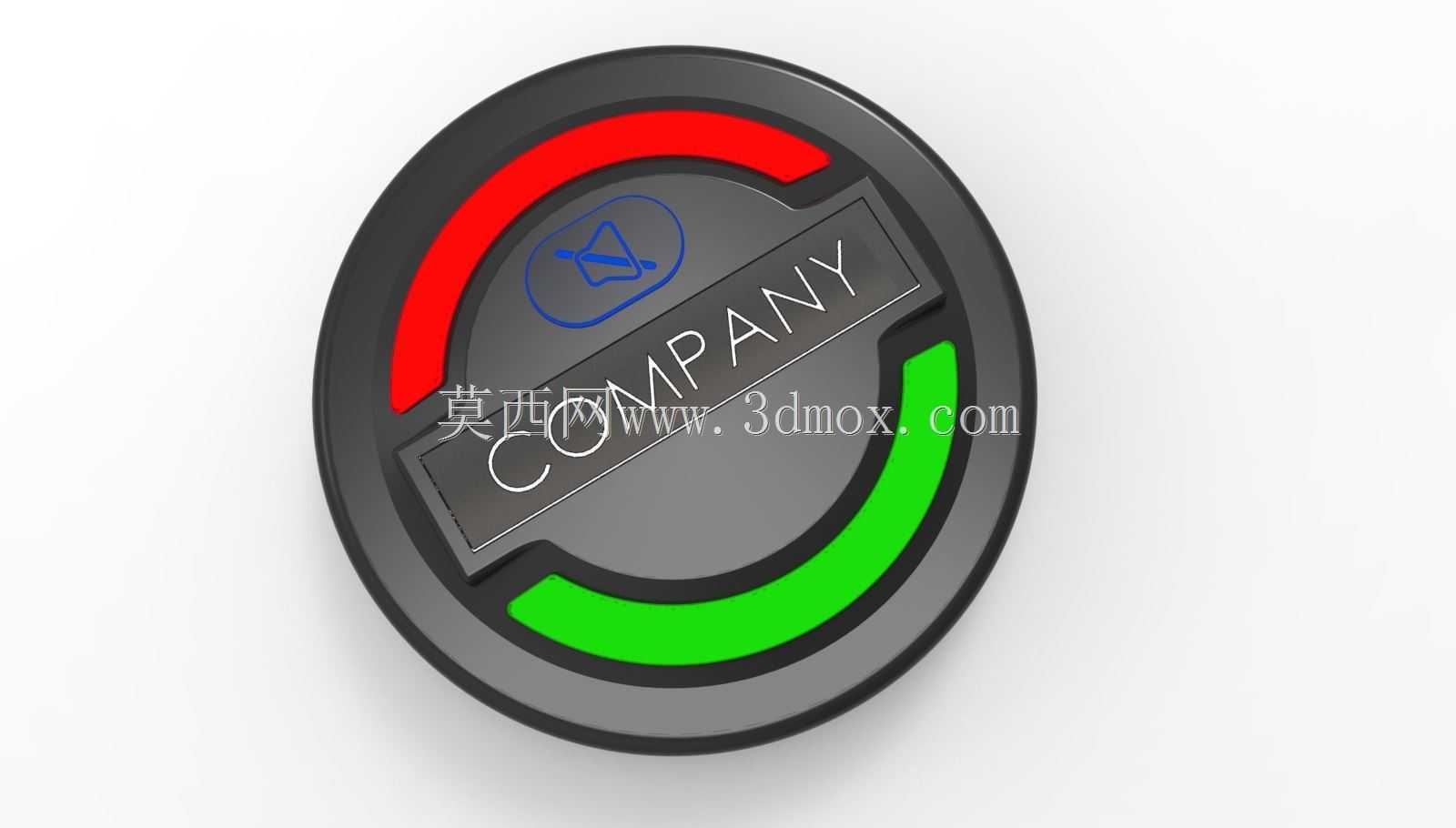

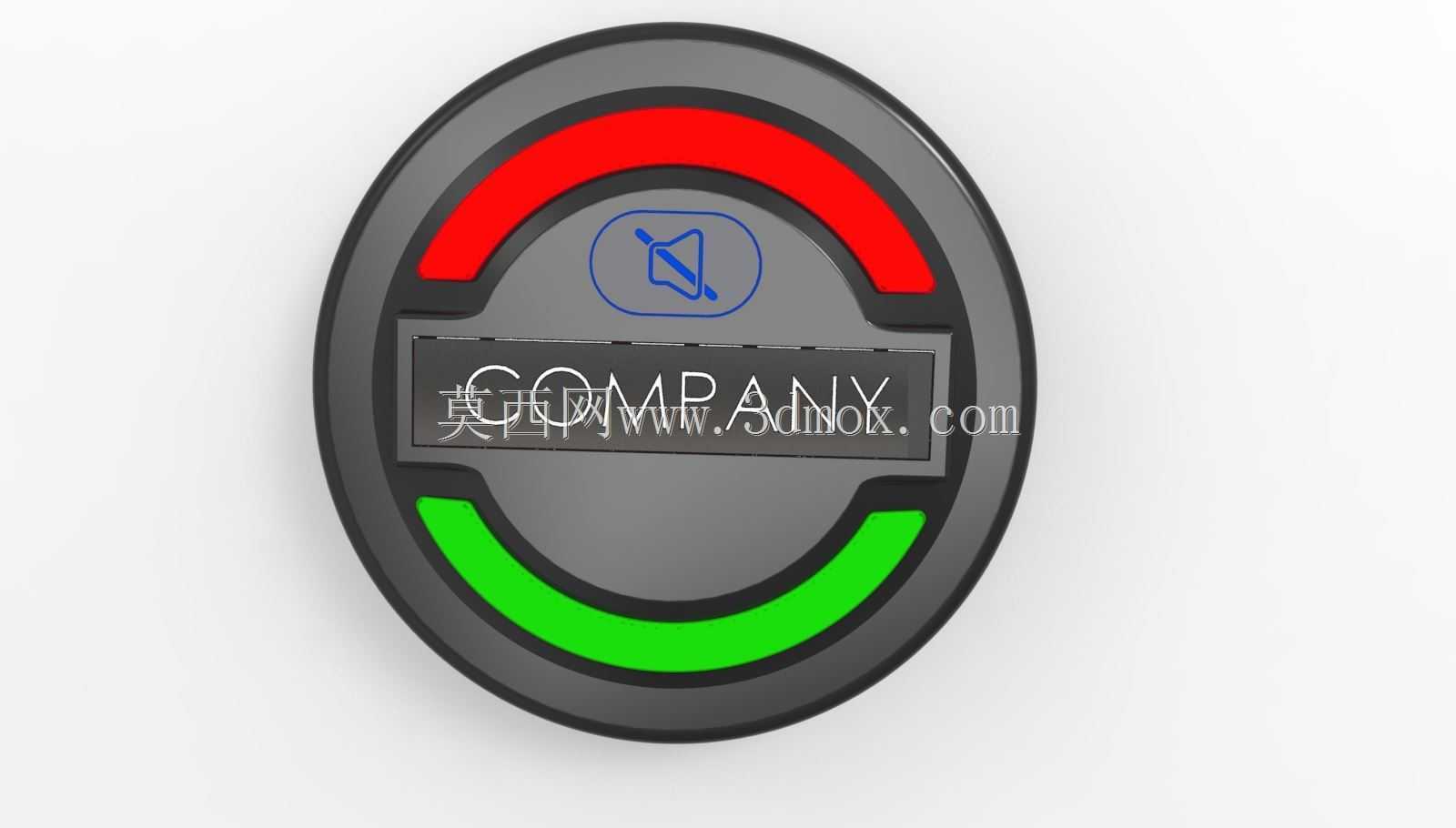

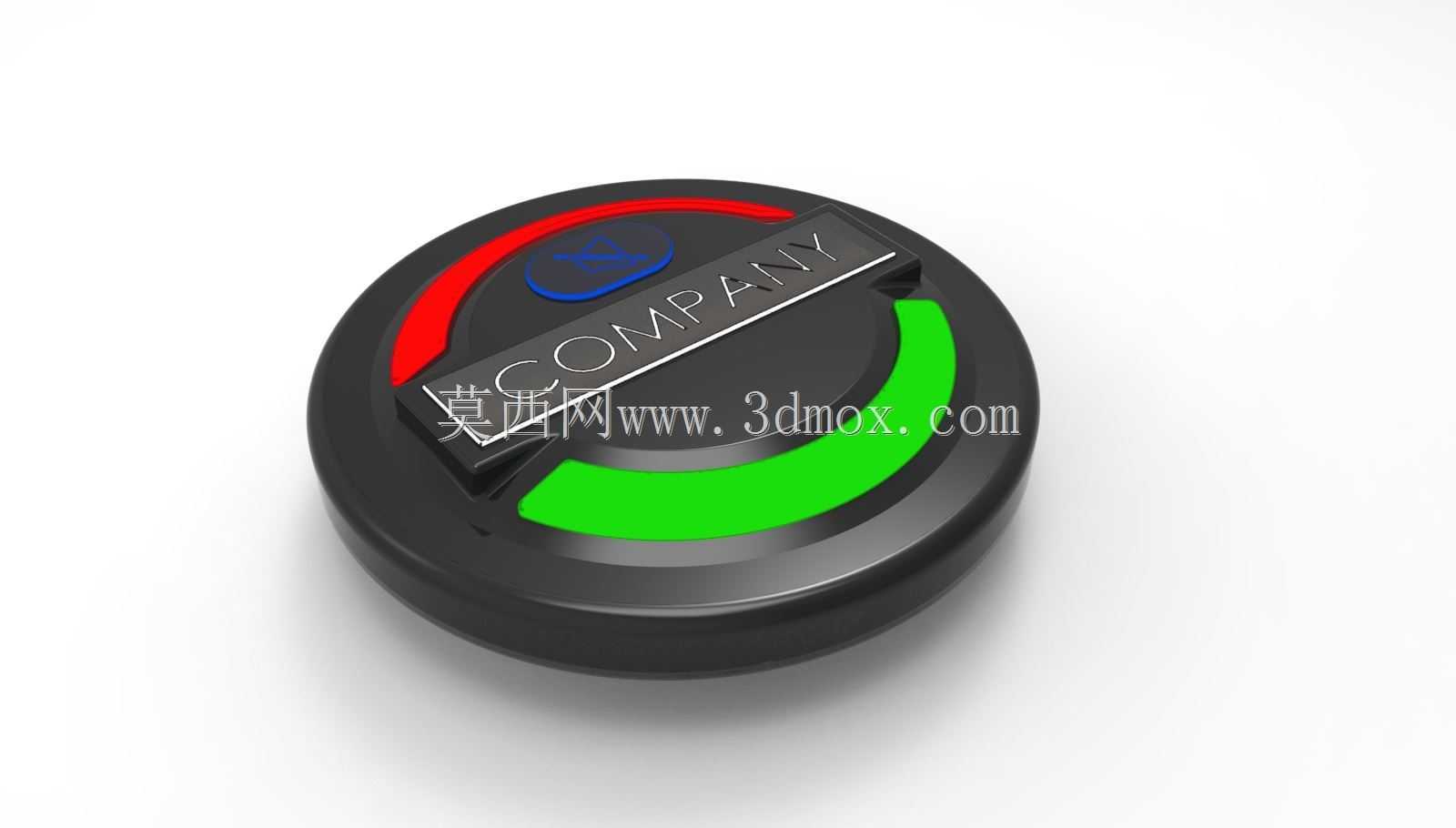

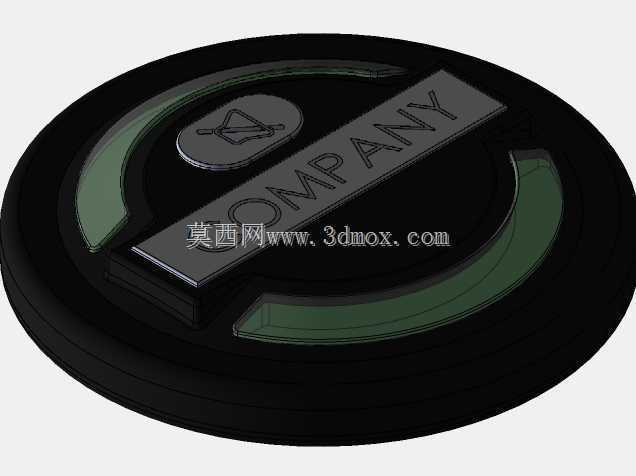

　　这类导光式灯光报警装置多部署在工业产线工位旁、自动化设备操作面板区域、仓储分拣站点以及小型机电设备的端侧位置，承担设备运行状态的可视化警示作用，区别于传统蜂鸣类报警装置，它通过不同颜色的光信号传递差异化状态信息，无需操作人员近距离查看设备显示屏，在嘈杂车间环境下也能通过视觉快速捕捉异常信号。从结构设计来看，整体采用扁圆形壳体布局，这种形态的优势在于安装时占用的垂直空间极小，可直接嵌装或贴装在设备平面、工位台面上，不会额外突出过多造成磕碰风险，壳体边缘做了圆弧过渡处理，既避免安装使用过程中剐蹭操作人员，也能减少积灰死角，日常设备维护擦拭时更便捷。装置表面设置了红、绿两段弧形导光区域，分别对应故障报警、正常运行两种核心状态，

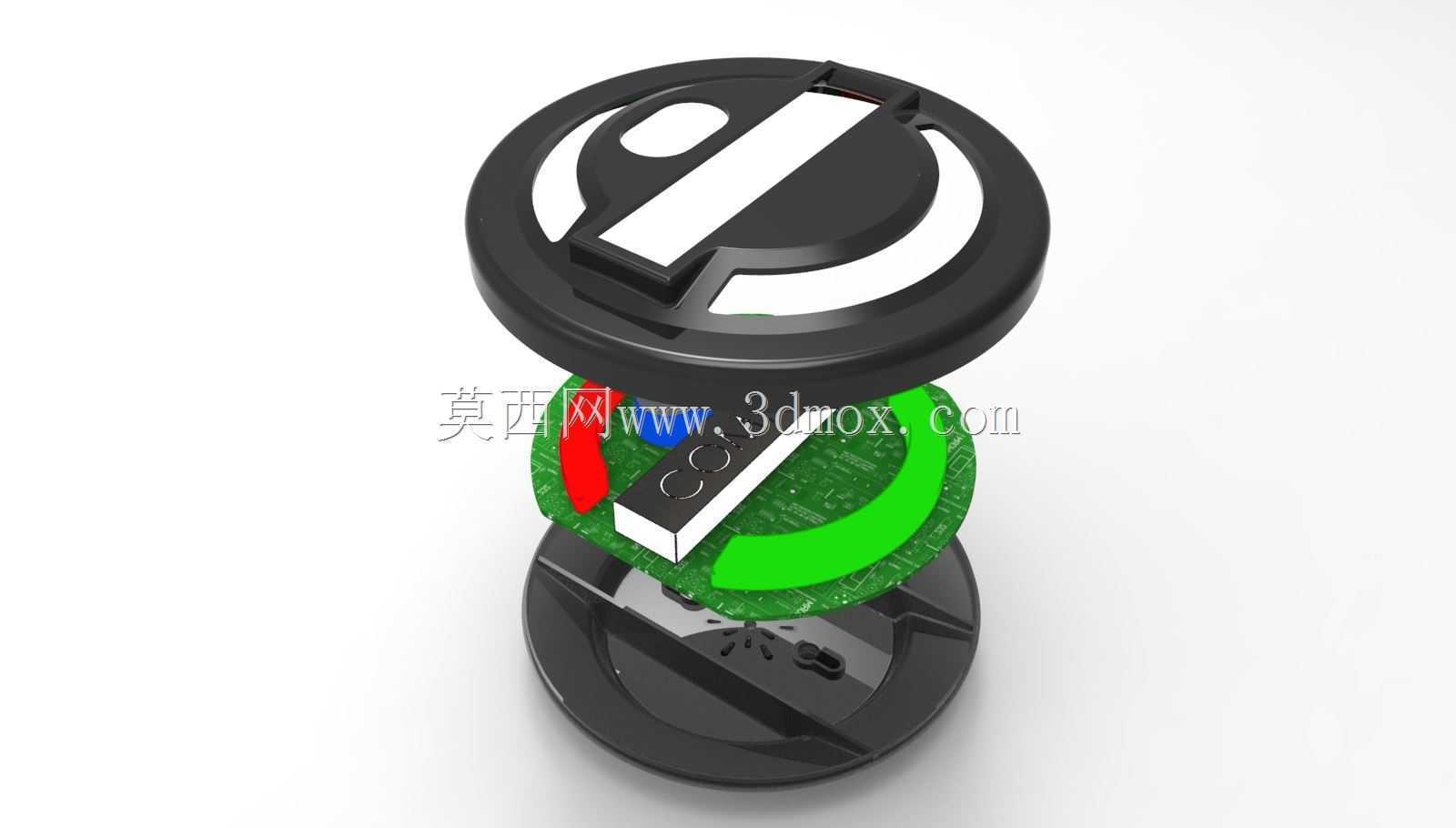

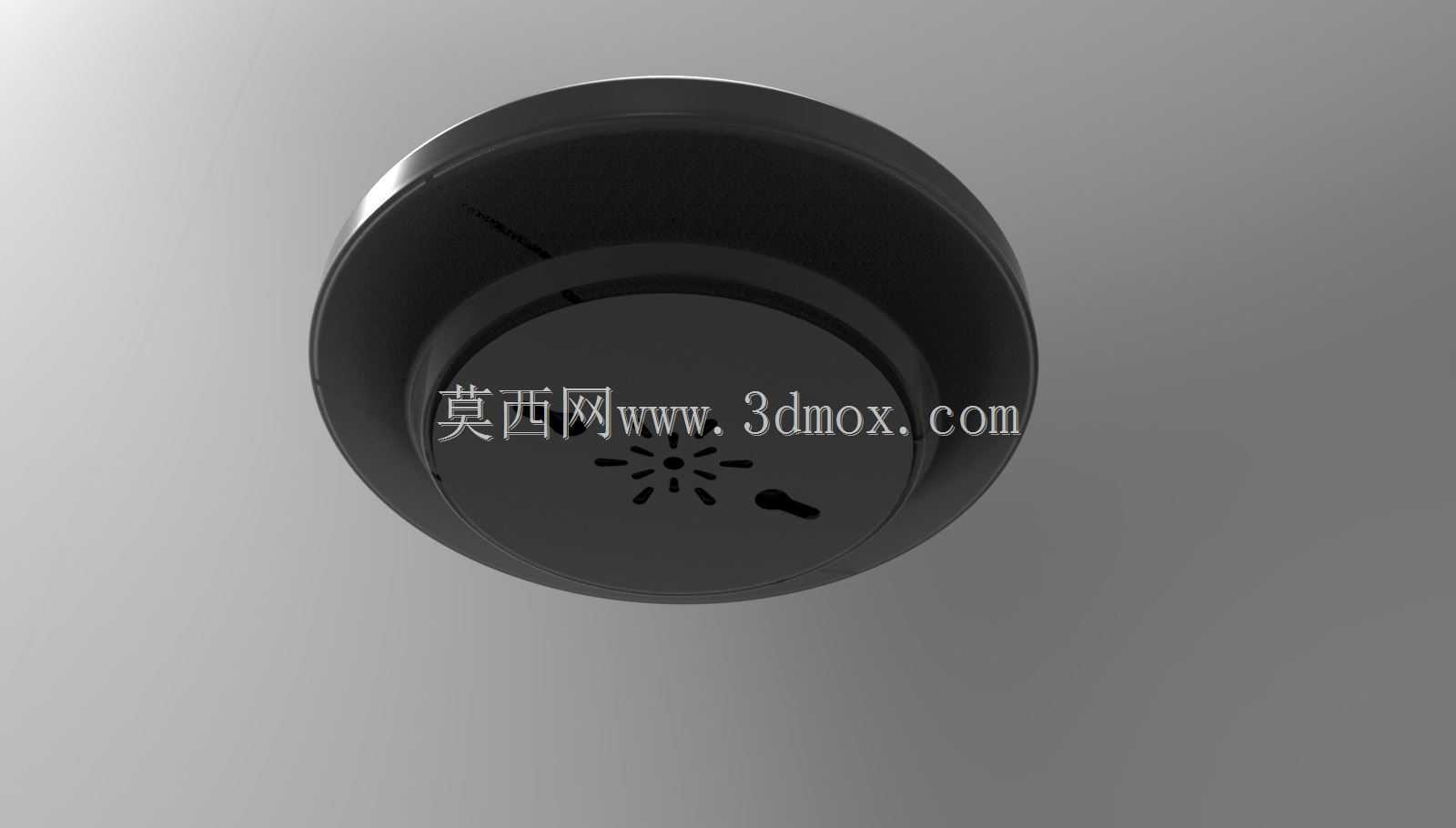

　　中间预留的标识区域可根据实际使用场景印制对应设备编号或状态标识，导光区域采用半透明匀光结构设计，能让内置灯珠的光线均匀发散出来，不会出现局部亮斑导致的远距离识别不清问题，即使在车间常规照明环境下，十米范围内也能清晰辨识灯光状态。设计过程中优先考虑了安装适配性，壳体底部预留了标准的走线空间与安装孔位，既可以采用背胶粘贴的方式快速固定在光滑设备表面，也能通过螺丝锁付实现更稳固的安装，适配不同场景的安装需求，整体厚度控制在较薄的区间，即使安装在经常有人员走动的设备边缘，也不会因为突出过多被过往物料、工具剐蹭损坏。内部结构上，灯珠排布对应导光条的弧度设置，保证光线传导过程中损耗最小，同时壳体上盖与底座采用卡扣加密封胶圈的配合方式，

　　能满足常规工业场景下的防尘需求，避免车间内的粉尘、少量飞溅的切削液进入装置内部影响电路稳定性，这种结构也方便后期检修时快速拆开上盖更换内部元件，无需整体拆卸装置。在实际产线应用中，这类装置常和设备的控制回路联动，当设备出现缺料、卡料、过载等异常时触发红色灯光常亮或闪烁，设备正常待机或运行时显示绿色灯光，部分场景下还可拓展增加其他颜色导光区域对应待料、维护等中间状态，相比柱状多层警示灯，它的扁平化设计更适合安装在空间紧凑的小型自动化设备、桌面型加工设备上，不会因为装置过高影响设备周边的操作空间，也不会遮挡操作人员观察设备加工区域的视线。
