内燃机活塞连杆组件结构设计方案

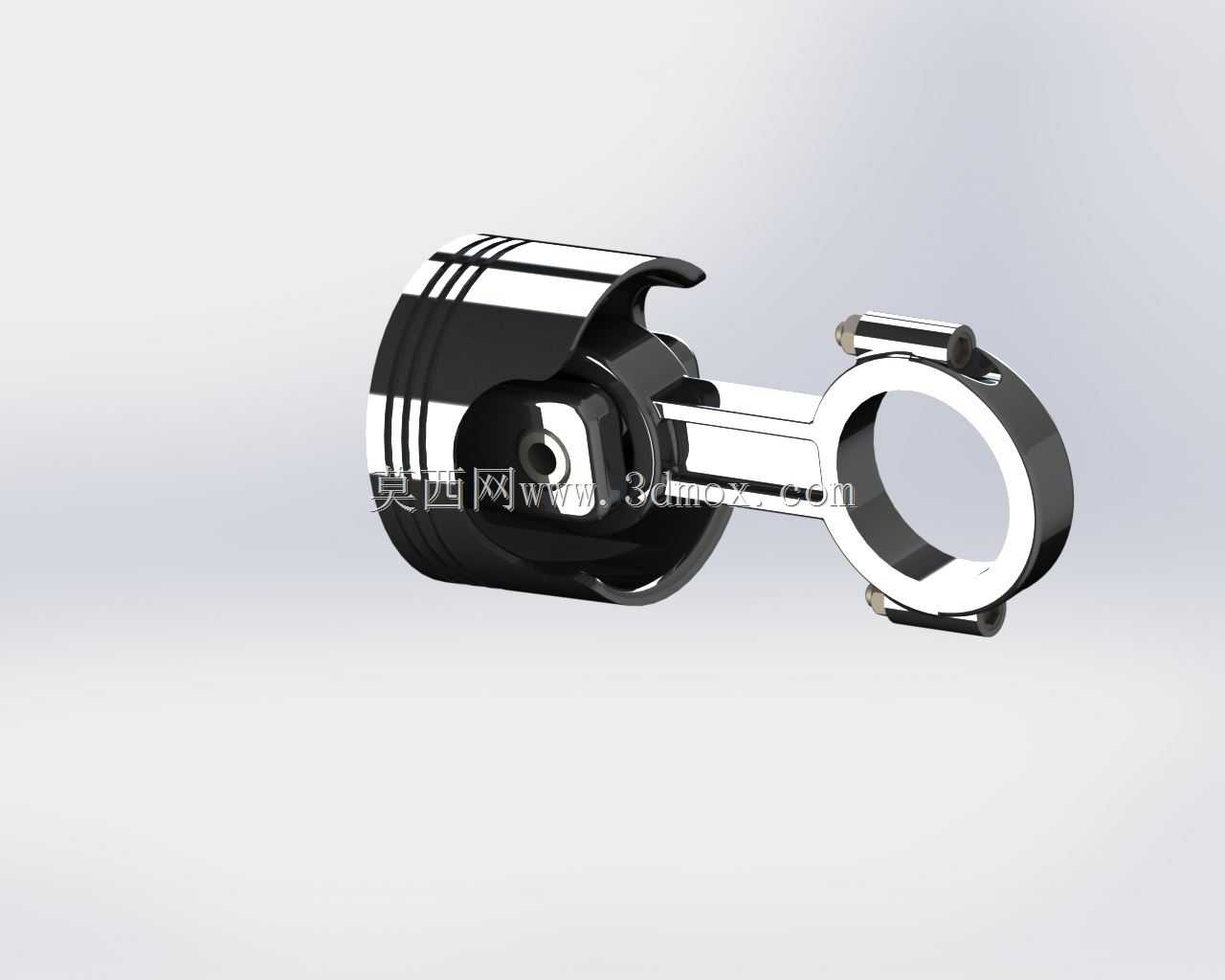

这套活塞连杆组件是往复式动力设备的核心运动部件，广泛应用在车用汽油发动机、小型通用汽油机、往复式柱塞泵、中低压气体压缩机等设备中，承担着能量转换与动力传递的核心作用。在车用内燃机场景中，它负责将燃烧室燃油爆燃产生的高压气体推力，通过活塞销传递给连杆，再由连杆将活塞的直线往复运动转化为曲轴的旋转运动，最终向外输出扭矩驱动车辆行驶；在往复泵与压缩机场景中，它的运动逻辑恰好相反，由曲轴带动连杆驱动活塞在缸套内做往复运动，完成介质的吸入、压缩与排出过程，实现流体增压输送的功能。

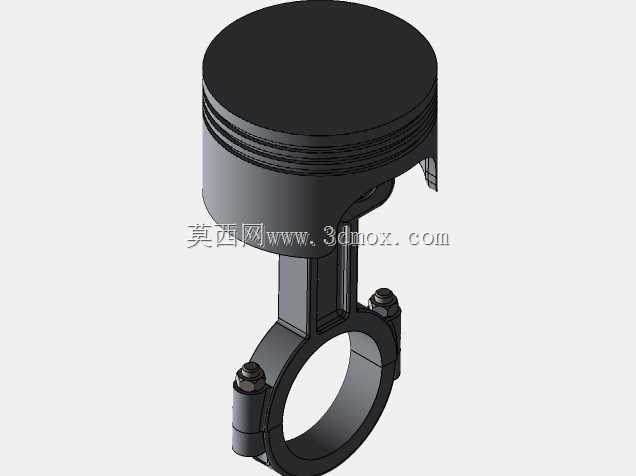

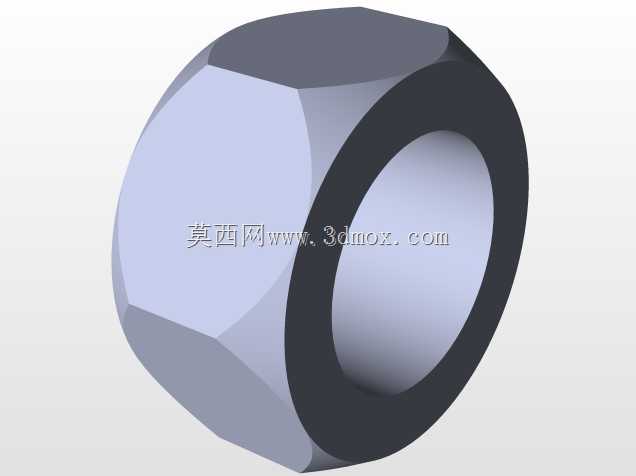

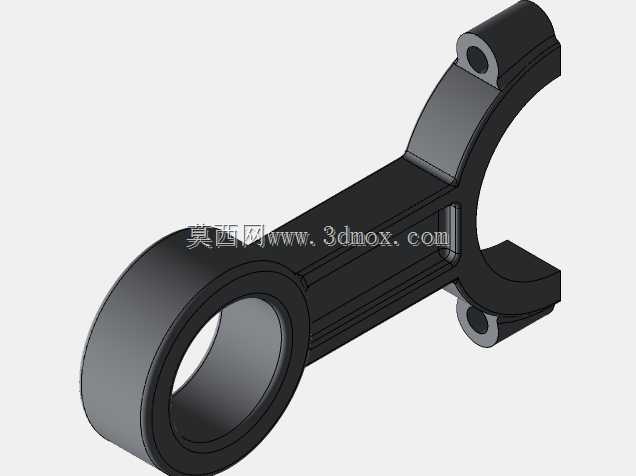

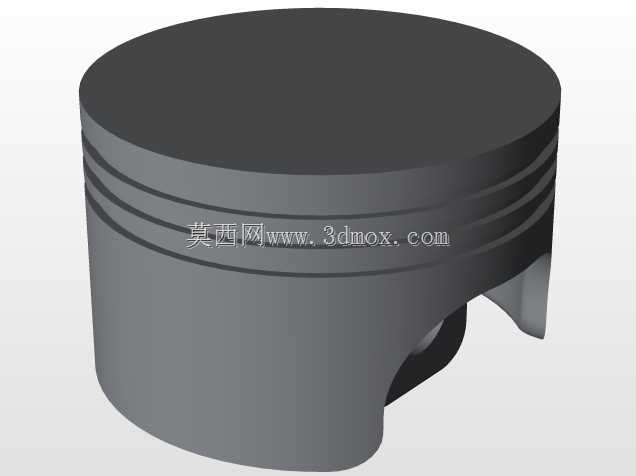

从功能特性来看，活塞头部设计有三道环槽，分别用来安装两道气环与一道油环，气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱造成动力损失，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，同时在缸壁表面均匀布油，减少活塞与缸套之间的摩擦磨损。活塞裙部采用型线优化设计，工作状态下可抵消热膨胀与侧推力带来的形变，保证活塞在缸套内运动时始终保持合适的配合间隙，避免出现拉缸、敲缸等故障。连杆部分采用分体式大头设计，通过连杆螺栓与连杆盖紧固在曲轴连杆轴颈上，大头孔内安装轴瓦来降低转动摩擦阻力，小头端通过活塞销与活塞铰接，杆身采用工字形截面设计，在保证结构强度与抗疲劳性能的前提下，尽可能降低组件自身的往复运动质量，减少运动过程中的惯性冲击。

设计过程中需要严格匹配对应缸径的安装边界，活塞外径与缸套内径之间预留合理的冷态配合间隙，活塞销孔的中心高度需要匹配发动机的压缩比设计要求，连杆大小头的中心距直接决定了曲轴的回转半径，也就是发动机的活塞行程参数。连杆大头的剖分面采用斜切口设计，能够在满足曲轴轴颈安装通过性的同时，缩小连杆大头的径向尺寸，让发动机整体结构更加紧凑。整个组件的重量经过严格的分组配重，同一台设备上的活塞连杆组件重量差控制在极小范围内，避免高速运动时产生过大的不平衡振动，提升设备运行的平顺性与使用寿命。活塞顶部的凹坑造型匹配燃烧室的形状设计，能够引导进气涡流，让燃油与空气混合更加充分，提升燃烧效率，降低燃油消耗与污染物排放。
