车用下流式散热装置结构设计

该散热装置主要应用于民用乘用车辆、轻型商用车辆的发动机冷却循环系统，是整车热管理模块的核心组成部件，安装于车辆前部迎风舱位，介于前防撞梁与发动机缸体水路之间，承担发动机运转过程中多余热量的导出散发功能，保障发动机始终处于合理工作温度区间，避免因缸体温度过高出现机油性能衰减、部件热变形、燃烧效率下降等故障问题。

产品采用下流式介质循环结构，冷却液从装置上部的进水接口进入，依靠重力与水泵压力共同作用，自上而下流经密布的散热芯体通道，与穿过芯体鳍片的外界冷空气完成充分热交换后，从装置下部的出水接口回流至发动机水套，相比横流式结构更适配前置后驱、小排量前置前驱车型的舱内布局，能够在有限的迎风面积下实现更高的换热效率。装置顶部集成压力密封盖结构，可在冷却系统压力升高至阈值时自动泄压，平衡系统内部压力，避免管路、芯体因压力过高出现渗漏或胀裂；底部侧方设置放水旋塞结构，在冷却液更换、冷却系统检修时可快速排空内部残留液体，无需拆卸主连接管路，降低日常维护操作难度。

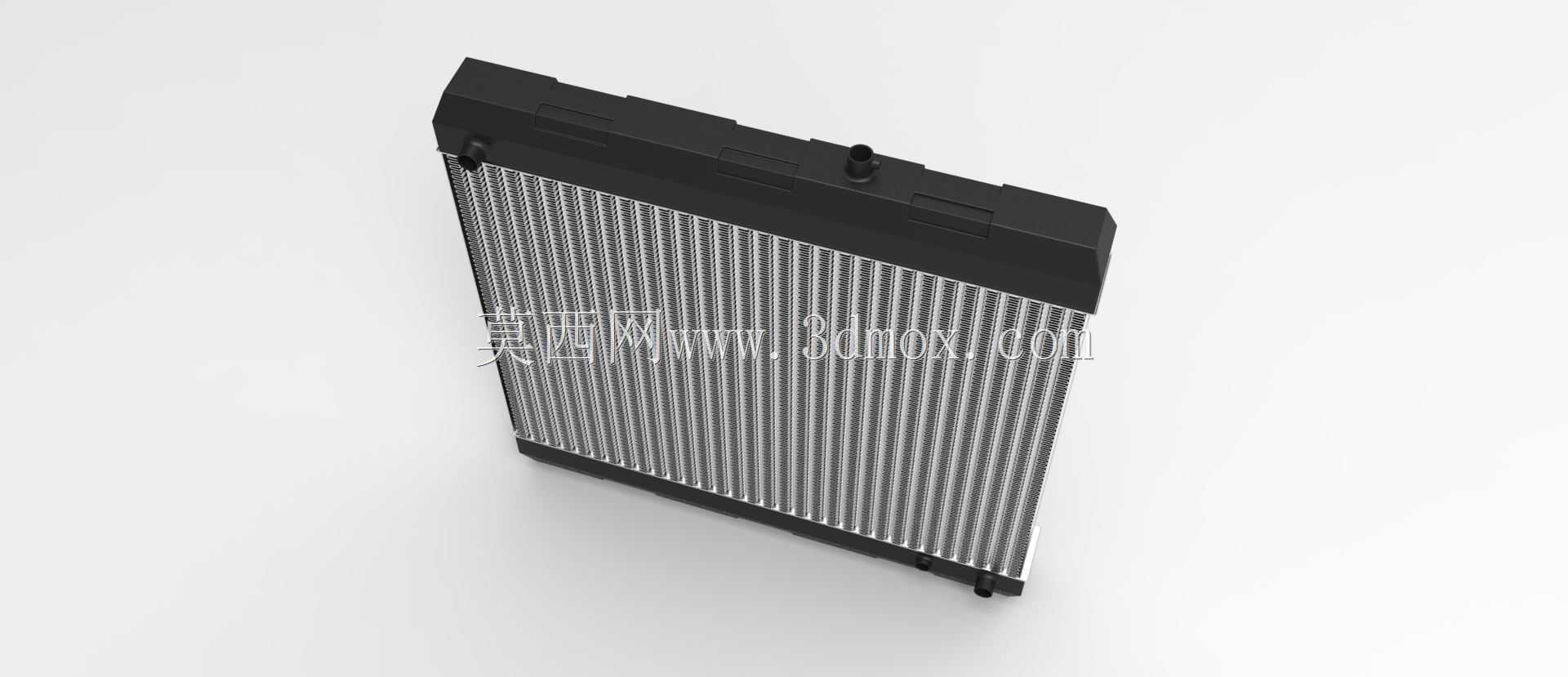

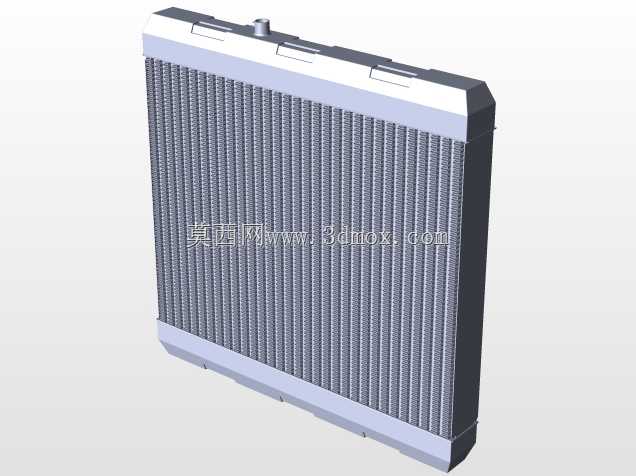

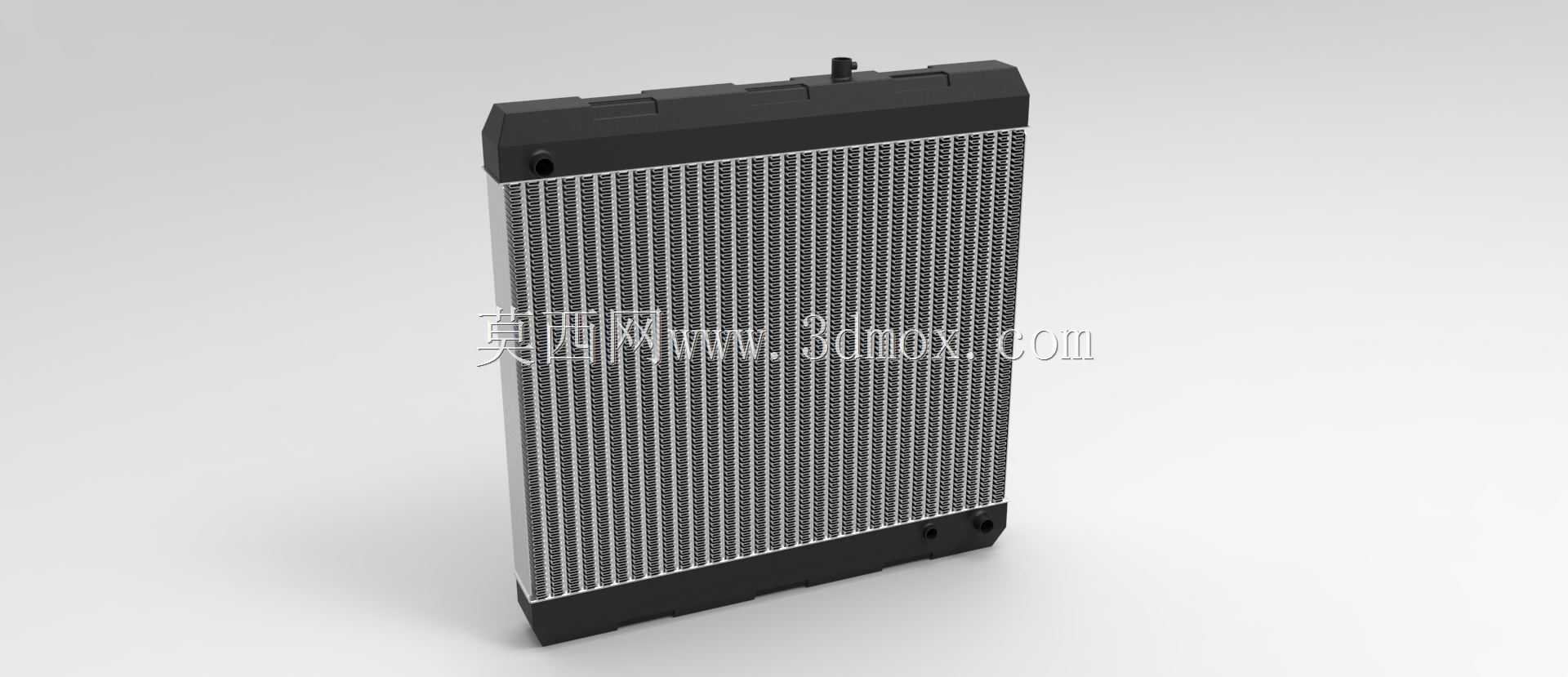

设计过程中优先考虑整车安装的边界适配性，整体采用规整长方体构型，上下端采用高强度工程塑料水室，通过压合工艺与中间铝制散热芯体实现密封连接，在保证结构强度的前提下尽可能压缩整体厚度，为前部冷凝器、电子风扇等配套部件预留充足安装空间；芯体部分采用高频焊接铝制扁管搭配波浪形散热鳍片的结构，扁管内部设置多道分流隔筋，将单根扁管内部分隔为多个平行流道，让冷却液在芯体内部分布更均匀，避免出现局部流道流量不足导致的散热盲区，鳍片表面设计有细微扰流结构，可打破空气流经鳍片时形成的层流边界层，提升空气侧的换热效率。上下水室的进出水口采用标准快插接口尺寸，可适配多数同级别车型的冷却管路卡扣规格，侧边预留的安装支脚位置与常规车型散热器安装支架的孔位完全匹配，无需额外改装即可实现原位替换安装，装置整体的迎风面积、芯体厚度、水室容积均经过热负荷匹配计算，可覆盖1.2L-2.0L排量自然吸气发动机的散热需求，在车辆低速爬坡、夏季开空调等极端热负荷工况下，依然能够维持冷却系统的稳定工作，避免发动机出现过热报警问题。
