轻型卡车拖车用悬挂式安全气囊结构

这款悬挂安全气囊主要应用于轻型载货卡车、中置轴挂车以及短途转运拖车的悬架系统中，作为空气悬架的核心弹性承载部件，替代传统钢板弹簧实现车身与车桥之间的弹性连接，在车辆行驶过程中承担承载、隔振、缓冲的核心作用。在实际商用车运营场景中，这类悬挂气囊能够有效过滤铺装路面的细碎颠簸、非铺装路面的大幅冲击，避免路面振动直接传递至货厢与车架，既能够降低运输过程中易碎货品的破损率，也能减少车架长期受交变载荷产生的疲劳开裂风险，同时还可以通过调整气囊内部气压适配不同的载货重量，保持车身高度稳定，提升不同载荷状态下的行驶操控稳定性。

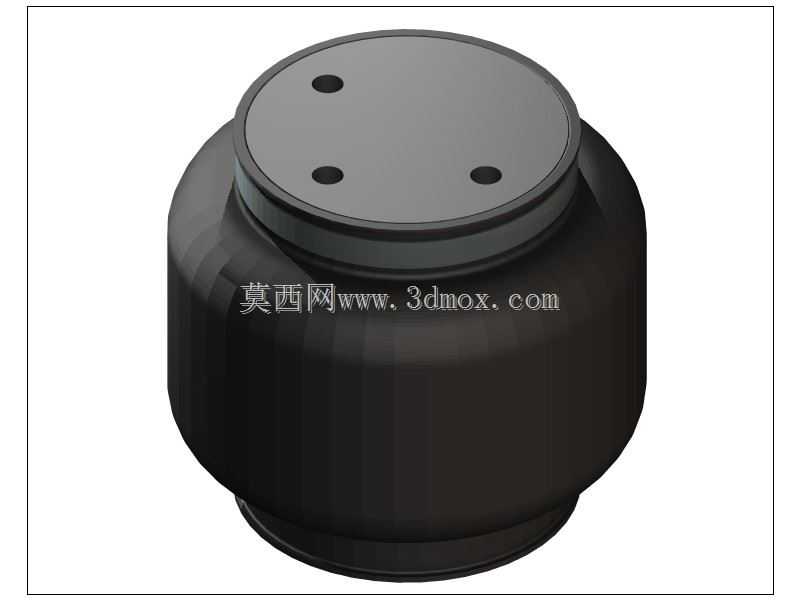

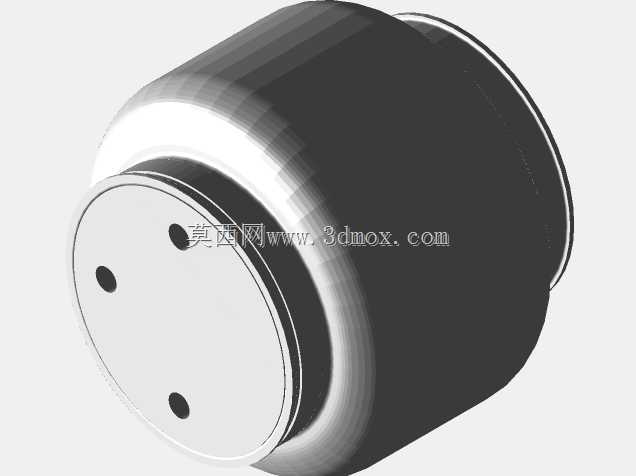

从功能特性来看，这款悬挂气囊采用密闭式橡胶囊体结构搭配上下刚性连接端盖，囊体为多层复合橡胶材质，内部充入压缩空气后可实现非线性的刚度特性，在小幅度振动时刚度较低保证隔振效果，遇到大幅度冲击时刚度快速上升避免悬架击穿，相比传统钢制弹性元件拥有更宽的刚度适配范围。上端盖设置三个均匀分布的安装孔位，用于与车架底部的安装支座通过螺栓刚性连接，下端为适配车桥安装座的环形连接结构，整体安装边界清晰，不需要额外设计复杂的转接支架即可适配多数轻卡、拖车的标准空气悬架安装位。

在设计思路上，这款气囊的囊体采用鼓形轮廓设计，在保证最大压缩行程的前提下，尽可能缩小了径向占用空间，避免车辆转向、悬架跳动时囊体与周边车架、拉杆部件发生运动干涉；上下端盖与囊体的连接部位采用卷边密封结构，保证高压充气状态下的密封可靠性，同时端盖表面做了防锈涂层处理，能够应对车辆行驶中泥水、融雪剂的腐蚀，延长部件的户外使用寿命。整体结构没有冗余的外置部件，所有连接点位都做了受力强化处理，能够承受商用车长期运营中的垂直载荷、横向剪切力以及频繁充放气带来的形变疲劳，满足商用车高负载、长周期的使用需求。
