露营拖挂房车减震器固定安装支架结构

　　这套支架结构主要服务于小型拖挂类旅居设备的底盘悬挂系统，常见于私人改装露营拖车、轻型箱式货运拖挂的底盘改造场景，核心作用是在车架纵梁与弹性悬挂组件之间建立可靠的减震器连接点位，弥补原厂钢板弹簧结构阻尼不足的问题。很多自行改装的轻型拖车往往只配置了钢板弹簧作为弹性承载元件，行驶过程中遇到路面颠簸时，钢板弹簧的往复弹跳缺乏阻尼约束，很容易出现拖挂车身摆振、底盘连接件疲劳松动的问题，甚至会在高速行驶时引发拖挂甩尾的安全隐患，这套支架就是针对这类改装场景的痛点设计的。

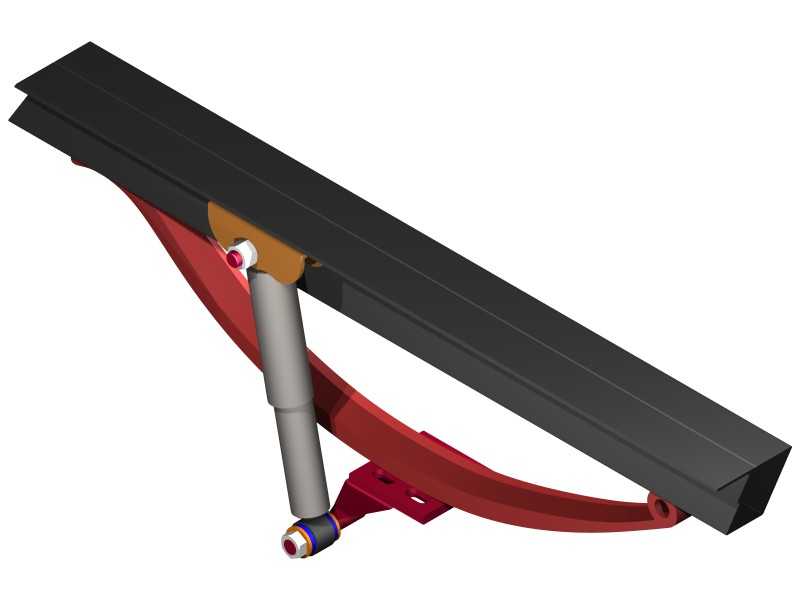

　　从功能特性来看，支架分为上下两个连接单元，上部连接座直接卡合固定在拖车的矩形截面纵梁下沿，不需要对原有纵梁做大规模的切割打孔改造，适配市面上多数轻型拖挂常用的标准矩形钢管纵梁规格，下部连接座固定在钢板弹簧的活动端附近，两个连接点的相对位置经过反复校核，保证减震器安装完成后，在空载、满载两种极限状态下，减震器的轴线与垂直方向的夹角始终控制在合理区间内。这里需要特别注意安装角度的工程逻辑：液压减震器的阻尼输出是依托活塞在缸筒内的往复运动实现的，当减震器倾斜角度过大时，活塞的有效运动行程会被分解，垂直方向的实际缓冲行程会大幅缩短，同时液压油的流通阻尼效率会随倾斜角度增大而衰减，不仅会导致减震效果打折扣，长期偏载运行还会加速减震器油封的偏磨，缩短元件使用寿命，设计时特意将常用满载工况下的减震器倾角控制在15度左右，最大跳动极限下倾角不超过30度，刚好匹配液压减震器的最佳工作角度范围。

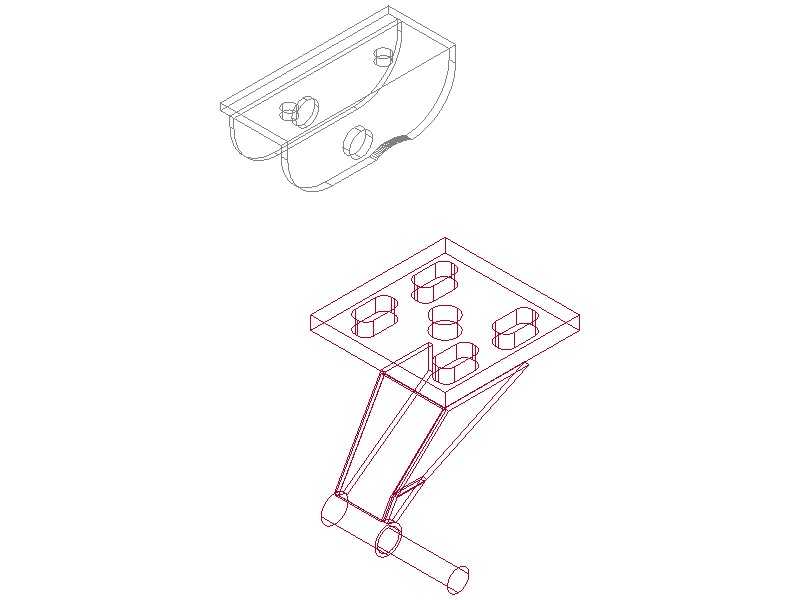

　　设计过程中首先要明确安装边界条件，上部支架与纵梁的连接采用抱合加螺栓紧固的结构，不需要在纵梁腹板上开大尺寸的通孔，避免破坏纵梁的整体抗弯强度，连接座的卡合槽尺寸对应常规50100mm、4080mm等几种主流轻型拖挂纵梁的截面规格，安装时可以根据实际梁体尺寸加调整垫片消除配合间隙。下部支架与钢板弹簧的连接点位选在弹簧片中部偏前的位置，这个位置的跳动行程与车架的相对位移量刚好匹配常规10寸行程的拖车专用减震器的伸缩范围，不会出现减震器被拉脱或者顶死的情况。支架的受力路径经过优化，减震器工作时的往复冲击力会通过上下支架分别传递到纵梁和钢板弹簧上，连接部位的加强筋结构特意做了圆弧过渡，避免应力集中导致的支架断裂问题，毕竟拖挂行驶过程中路面的冲击载荷是交变的，长期运行下直角连接处很容易萌生疲劳裂纹。

　　实际安装时需要先将拖车车架垫起，让钢板弹簧处于自由状态再固定支架位置，不能在轮胎着地承载的状态下强行对位安装，否则会导致减震器初始安装角度偏移，车辆落地后减震器长期处于偏斜受力状态。另外上下连接点的铰接部位都配置了橡胶衬套，能够过滤掉一部分高频振动，避免金属硬连接产生的异响，同时也能补偿车架与悬挂之间的微小相对位移，防止连接螺栓承受额外的剪切力。这套结构不需要改动原有拖车的主承载结构，改装成本低，适配性强，能够有效改善轻型拖挂行驶时的平顺性，减少底盘连接件的疲劳损坏概率，对于私人改装露营拖车、小型工具拖挂的悬挂升级场景非常适用。
