小型12伏ATV车载牵引绞车结构

　　这款小型牵引绞车主要适配全地形车、户外作业UTV等非道路移动装备，在户外越野救援、林区短途物料拖拽、农牧场围栏架设牵引、户外露营装备移位等场景下承担轻载牵引作业，额定牵引载荷覆盖680kg级工况，对应英制1500lbs牵引能力，适配12伏车载直流供电体系，可直接接驳车辆自带蓄电池取电，无需额外配置独立供电单元，适配多数轻型越野车辆的电气系统参数。

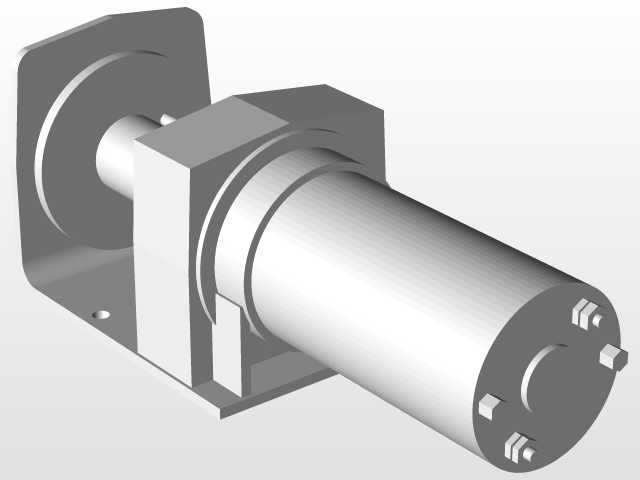

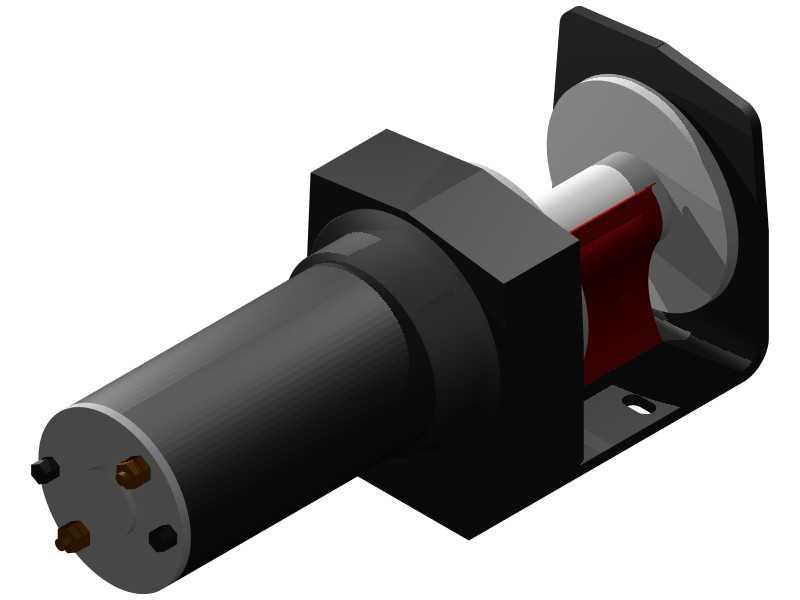

　　从结构设计逻辑来看，该模型采用集成式布局，将驱动电机、减速安装基座、卷筒总成、端部导向护板整合为一体式组件，省去了分体式安装的同轴度调校环节，降低现场安装的调试难度。驱动段采用长筒型直流电机布局，电机输出端直接与安装基座内的减速腔体衔接，动力传递路径短，能减少传动环节的功率损耗，适配短时大扭矩输出的牵引作业工况，毕竟这类车载绞车多为间歇式作业，不需要长时间连续运转，集成式布局刚好匹配这类使用特性。

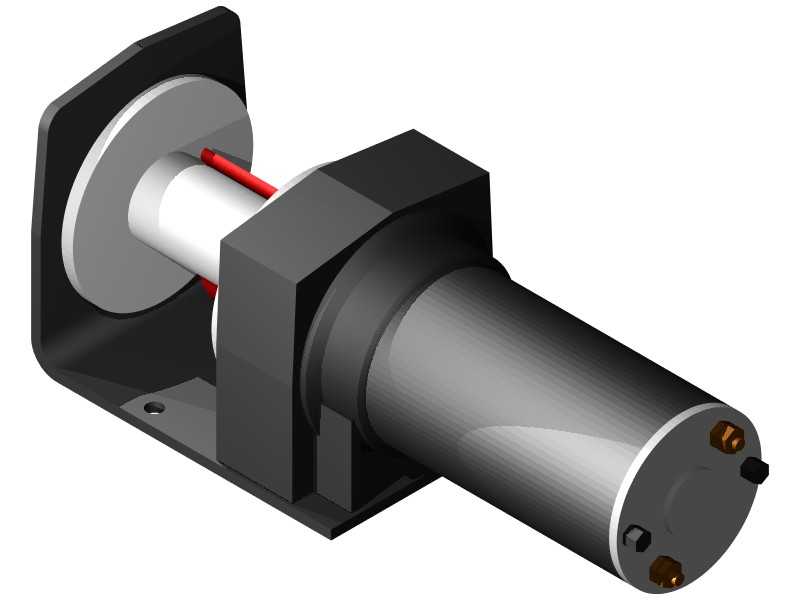

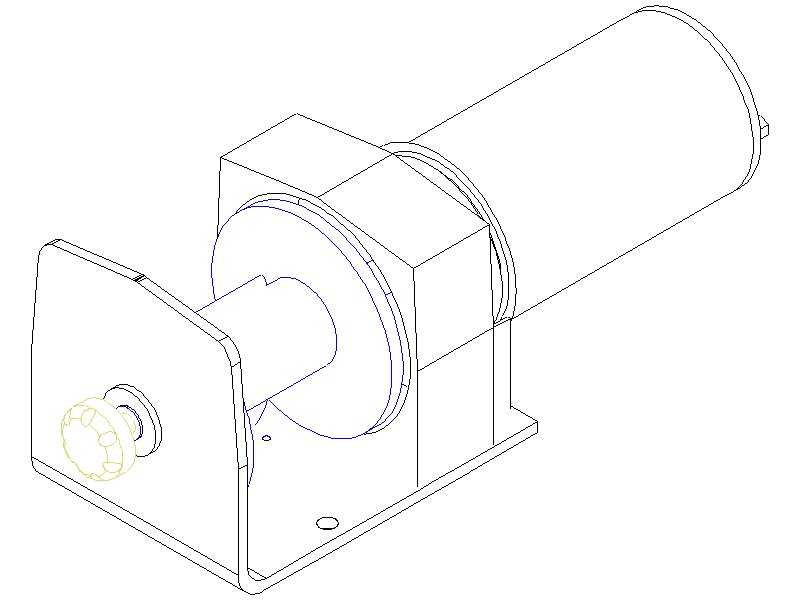

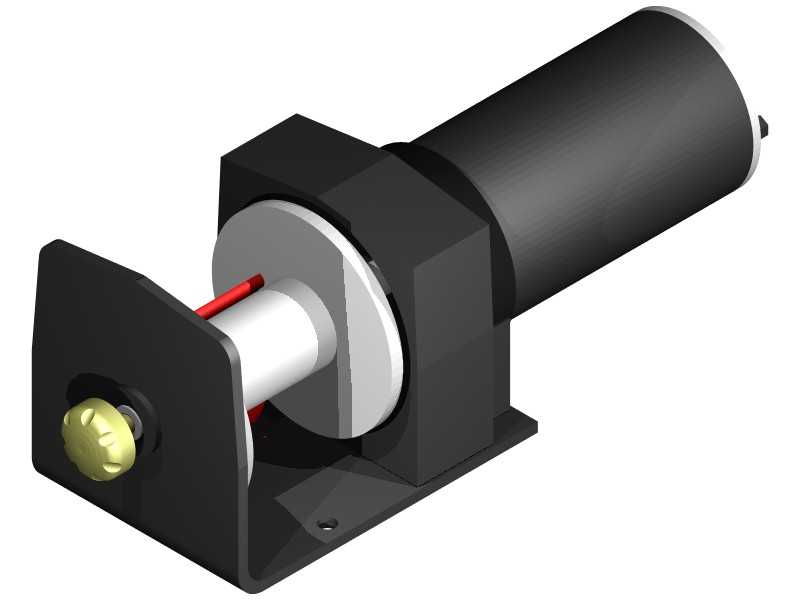

　　卷筒部分采用单筒体设计，筒体两端设置圆形挡边，可避免牵引钢绳在收放过程中脱出卷筒绳槽，筒体端部的手拧旋钮用于手动锁止卷筒，在断电或者需要手动微调绳长时，可直接操作该旋钮实现卷筒的锁止与释放，不需要额外配置专用操作工具，适配户外无工具场景下的应急操作需求。端部的L型护板一方面承担卷筒的侧向支撑作用，另一方面可作为钢绳出绳的导向限位结构，避免钢绳收放时与安装基座、电机壳体发生剐蹭磨损，延长钢绳使用寿命。

　　安装基座采用带法兰边的一体式铸造型结构，底部预留两个对称的安装孔位，安装时可通过螺栓直接固定在车辆前杠或者后置牵引架的预留安装位上，安装边界紧凑，整体横向尺寸不超过普通轻型ATV前杠的安装宽度，纵向突出量控制在合理范围，不会过度增加车辆的前悬长度，避免影响车辆的接近角参数，适配多数量产ATV的改装安装空间。基座的安装面做了下沉式设计，螺栓头可完全沉入安装面以下，不会出现螺栓头突出剐蹭钢绳或者其他部件的问题。

　　设计过程中优先考虑了户外使用的可靠性，整体结构没有外露的脆弱薄壁部件，所有受力支撑部位均做了加厚处理，电机外壳采用金属材质，可抵御户外行驶过程中飞溅的碎石、树枝撞击，端部护板的边角做了圆弧过渡，避免操作过程中剐蹭操作人员或者车辆线缆。模型未构建内部减速齿系、电机绕组等细节结构，主要用于整车改装布局验证、安装位置干涉检查、外部附件匹配设计，可直接导入整车装配模型中，完成牵引装置的布局校核，确认安装后与前杠、散热格栅、车载线缆等周边部件的安全间隙，也可用于改装方案的展示演示，直观呈现绞车安装后的整车姿态。

　　在实际选型匹配时，该结构的牵引能力刚好满足轻型ATV的自救需求，当车辆在泥泞、沙地等低附着路面陷车时，可通过该绞车拖拽固定锚点实现车辆脱困，也可用于拖拽轻型户外装备、小型伐木、牧场围栏构件等物料，不需要额外配置大吨位牵引设备，降低户外作业的装备负重。供电接口适配车辆常规点烟器或者直连蓄电池的接线方式，接线逻辑简单，普通用户可参照说明书完成接线操作，不需要专业电工介入。卷筒的容绳量适配常规轻载牵引的绳长需求，可满足多数户外场景的牵引距离要求，不需要额外更换加长卷筒。整体结构没有复杂的外接管路或者线路，除供电接线外无其他需要日常维护的外接点位，适合非专业用户的日常使用与维护。
