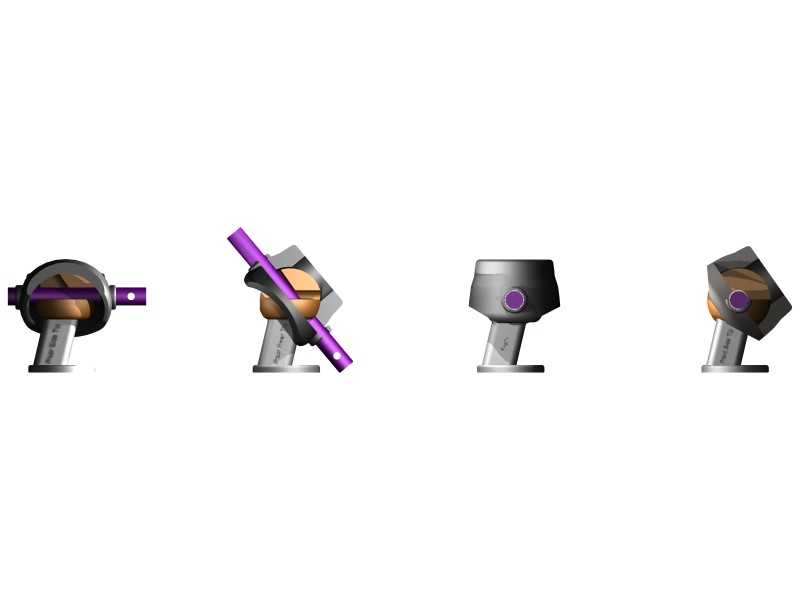

85mm规格三向翻斗套件结构设计

　　在散料转运、工程卸料、小型物料输送的作业场景里，翻斗机构的卸料灵活性直接决定了作业效率，常规单向翻斗仅能向固定方向倾卸物料，遇到作业空间受限、卸料点位分布在侧方或后方的工况时，往往需要反复调整设备整机位置，不仅增加操作步骤，还会在狭窄作业面产生移动剐蹭、对位不准的问题。这套三向翻斗套件，核心就是解决多方向卸料的机构适配问题，不需要改动原有料斗的主体承载结构，通过套件的连接与角度限位，就能实现翻斗器向后以及左右任意一侧的倾斜动作，适配不同场景下的卸料点位布局。

　　从实际作业的适配场景来看，这类套件常配套在小型场内转运车、工位间物料周转车、轻型工程卸料设备上，比如车间内的铁屑收集转运、建筑零散砂浆的点位倾倒、农用小型散肥的分点卸料，都不需要整机转向对位，直接操作翻斗机构就能向对应方向完成卸料，在巷道、工位间隙这类狭窄作业空间里，能大幅减少设备的转向调整空间需求，降低作业时的空间占用要求。

　　设计层面上，这套套件的核心是铰接点位的多自由度限位结构，没有采用复杂的多组油缸驱动方案，而是通过铰接座的限位槽与锁止卡位配合，在切换倾斜方向时，先解除对应方向的锁止，依靠料斗及物料的重力配合手动或小型助力机构完成倾斜，到位后依靠卡位自动锁止防止倾翻过量，复位时操作解锁把手就能让料斗回到水平承载位置。整个套件的铰接转动副都做了耐磨衬套的预留设计，长期承受重载翻转时，衬套可以单独更换，不需要整体更换铰接基座，降低后期维护的配件成本。

　　尺寸与安装边界上，这套套件的核心安装接口为85mm规格，额定承载对应3700kg的载荷等级，安装时需要保证套件的基座与设备承载大梁的贴合面平面度误差不超过1mm，左右铰接点的同轴度误差控制在0.2mm以内，避免翻转时出现卡滞、偏磨的问题。套件的左右倾斜角度做了机械硬限位，最大倾斜角度不超过45度，保证散料能顺利滑落的同时，不会因为倾斜角度过大导致料斗重心超出支撑范围出现侧翻风险；向后倾斜的角度限位略大于侧倾角度，适配后方卸料时的物料滑落轨迹，避免物料撒落在设备本体上。

　　结构细节上，套件的锁止机构采用弹簧预紧的卡位销设计，正常承载状态下销体卡入对应限位孔，承受料斗的纵向载荷，操作时通过联动把手拉动销体脱离限位孔，即可解锁对应方向的翻转自由度，三个方向的锁止是互斥设计，同一时间仅能解锁一个方向的翻转自由度，避免误操作导致两个方向同时解锁出现料斗失控歪斜的问题。所有受力的铰接销轴都做了表面淬火处理，表面硬度达到HRC45-50，能承受长期重载翻转的摩擦与冲击载荷，销轴端部设计了润滑注油孔，可以定期加注润滑脂降低转动副的磨损，延长套件的整体使用寿命。

　　在配套选型时，需要注意这套套件的承载能力是对应额定重心位置的载荷，若料斗装载的物料重心偏出设计范围，需要重新核算铰接点的受力，避免长期过载导致铰接座变形、锁止销断裂的问题。安装时基座的固定螺栓需要采用8.8级以上的高强度螺栓，按照规定扭矩拧紧，并且定期检查螺栓的预紧力，防止长期翻转振动导致螺栓松动，出现结构安全隐患。套件的外露金属表面都做了防锈涂层处理，适配户外、车间多粉尘、轻度潮湿的作业环境，不需要额外做表面防护处理，若长期在腐蚀性物料环境下使用，可以额外在涂层表面增加防腐镀层，提升结构的耐蚀能力。
