商用车底盘悬架弹簧吊架结构设计

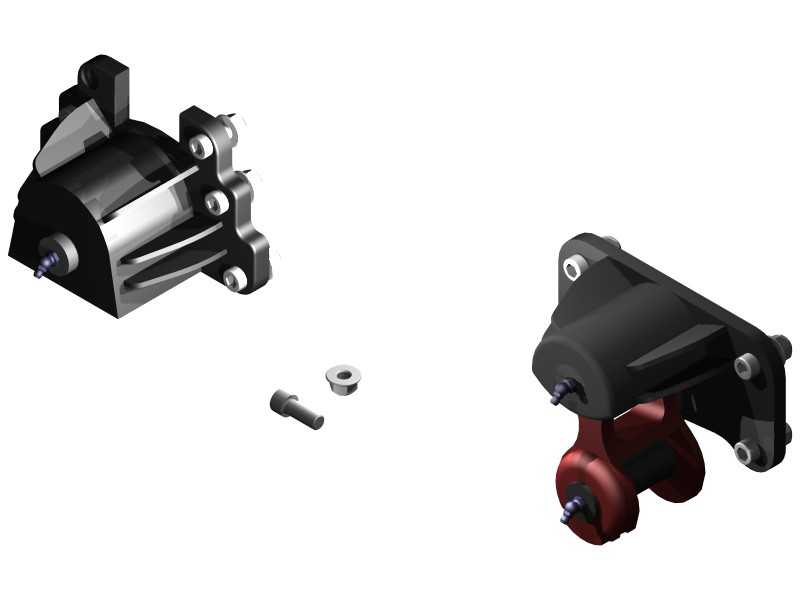

　　在商用车底盘的悬架系统设计中，弹簧吊架是衔接车架与钢板弹簧组件的核心受力构件，日常作业场景覆盖公路货运重卡、工程自卸车、中型载货车辆的非独立悬架结构，主要承担车身载荷传递、行驶过程中悬架摆动自由度约束、缓冲路面冲击载荷的核心作用，区别于固定式吊耳结构，该款带摆动功能的弹簧吊架能够适配车辆在颠簸路面、重载起步、紧急制动工况下的弹簧纵向位移补偿，避免钢板弹簧端部出现卡滞、应力集中导致的片簧断裂问题。从结构功能特性来看，该吊架分为前部固定基座与后部摆动铰接两个功能段，前部基座通过多组螺栓孔位直接与车架纵梁下翼面刚性连接，安装面做了铣平处理保证连接贴合度，避免长期受交变载荷出现连接螺栓松动；后部摆动段通过铰接销轴与前部基座连接，

　　可绕销轴轴线在纵向平面内做小角度摆动，下端的U型连接位直接卡接钢板弹簧的卷耳端，配套的销轴、衬套、锁紧垫片组件在建模时完整还原了装配关系，能够直观呈现各部件的配合间隙与安装顺序。设计过程中优先考虑了受力路径的合理性，基座与摆动臂的连接区域做了加厚过渡处理，避免直角结构带来的应力集中问题，铰接孔位的同轴度公差在建模时预留了衬套压装余量，外壁的加强筋走向完全匹配载荷传递方向，既能够控制构件整体重量，又能保证垂直冲击、纵向牵引力、制动力传递过程中的结构强度，不会出现局部变形失效。从安装边界尺寸来看，前部固定基座的三个螺栓安装孔采用等距排布设计，孔位间距适配主流重卡车架纵梁的标准孔位布局，不需要对车架做额外打孔改装即可实现适配；

　　后部摆动段的吊耳开口宽度匹配常规厚度的钢板弹簧卷耳尺寸，铰接销轴的直径与行业通用的钢板弹簧销规格一致，维修替换时可直接选用标准配件，降低后期运维成本。摆动段的转动角度范围经过运动仿真校核，在钢板弹簧达到最大动挠度的工况下，摆动臂不会与基座、车架纵梁、周边的制动管路、线束支架发生运动干涉，预留的安全间隙能够覆盖车辆满载、超载、极端颠簸路面的摆动行程需求。建模过程中对所有配合面做了公差适配，比如螺栓连接的沉头孔深度、销轴与衬套的配合间隙、锁紧垫片的安装槽位都按照实际加工要求做了细节还原，没有出现理想化的零间隙配合问题，导出的模型可直接用于悬架系统的运动仿真、有限元受力分析、工装夹具设计环节，也可作为商用车底盘改装、

　　悬架系统优化设计的参考结构，帮助设计人员快速校核吊架与周边部件的位置关系，缩短底盘结构的开发周期。在实际装车场景中，这类弹簧吊架多用于重载车型的后悬架前连接点位，相比固定式吊耳能够大幅降低钢板弹簧卷耳处的交变应力，延长钢板弹簧的使用寿命，同时减少车辆行驶过程中的悬架异响问题，提升整车行驶的平顺性；结构表面的安装凸台、减重凹槽设计也兼顾了铸造工艺的脱模需求，没有出现无法脱模的倒扣结构，适合采用砂型铸造工艺批量生产，后续机加工工序仅需要处理安装面、铰接孔位，加工工序简单，生产成本可控。
