公铁两用卡车轨道导向行走机构

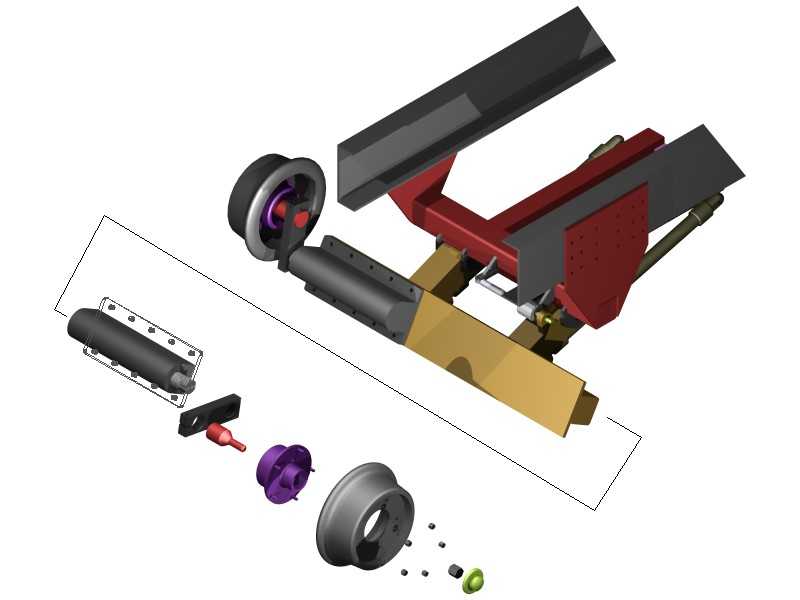

　　这套导向机构主要服务于需要兼顾公路行驶与铁路轨道作业的专用卡车场景，常见于铁路线路巡检、轨道施工物料转运、接触网维护作业等工况，解决普通公路车辆无法直接驶入标准轨距铁路线路的痛点，无需额外调用专用轨道作业车辆，就能让常规货运底盘的卡车快速切换轨行模式，大幅降低跨场景作业的设备调度成本。从结构功能来看，整套机构采用模块化分体设计，核心分为导向轮组、液压升降摆臂、安装基座、驱动衔接组件几个部分，导向轮采用与铁路轮对匹配的锥面踏面轮廓，轮缘高度符合标准轨距线路的导向限位要求，避免在轨行过程中出现脱轨风险。当车辆需要进入轨道作业时，驾驶员先将车辆行驶至铁路平交道口位置，对齐两侧钢轨走向，操控液压系统驱动摆臂向下伸出，将导向轮压合在钢轨顶面，

　　随着液压油缸持续加压，整车的公路行驶轮胎会被逐步抬升离开轨面，此时整车重量通过导向轮组传递到钢轨上，若作业区间距离较短、线路坡度较小，可保留原卡车的车轮驱动模式，依靠橡胶轮胎与轨面的摩擦力提供走行动力，导向轮仅承担横向导向与防脱限位作用；若作业区间长、线路坡度大或者轨面存在湿滑结冰情况，可切换为液压驱动模式，通过液压马达直接驱动导向轮轴转动，提供轨行走行动力，此时公路传动系统断开连接，整套机构完全适配轨道行驶的动力需求。设计过程中优先考虑了安装边界的适配性，整套机构的安装基座采用多组螺栓孔位布局，可直接匹配多数中型、重型卡车的底盘大梁安装尺寸，不需要对原车底盘做大规模切割焊接改造，摆臂的摆动行程经过反复校核，

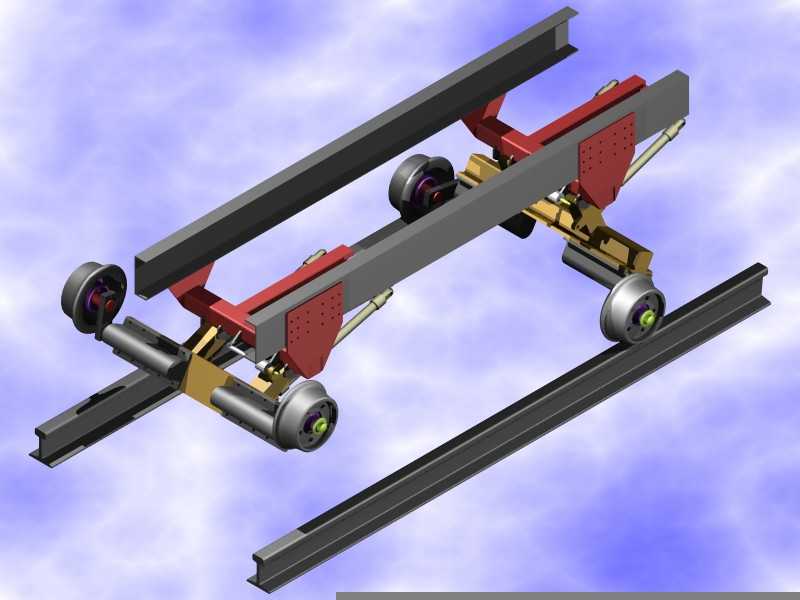

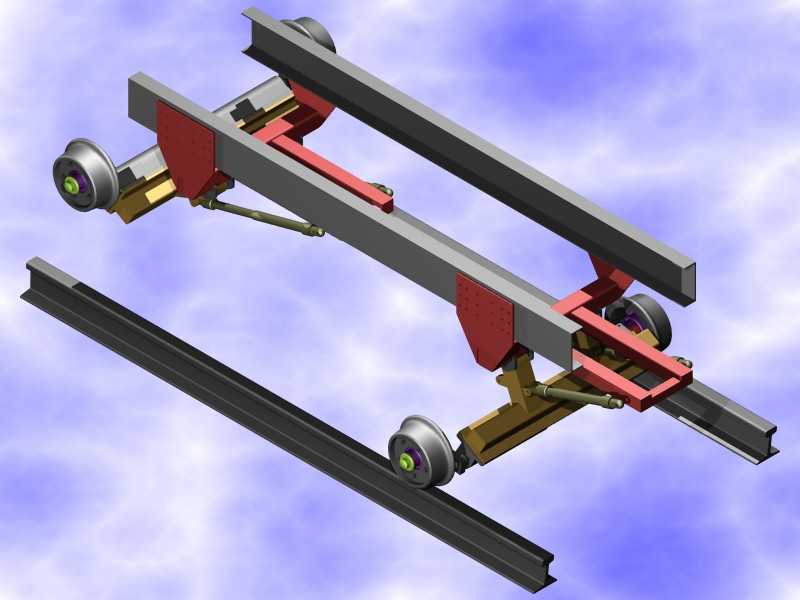

　　升降行程覆盖公路行驶时的最小离地间隙要求，公路模式下导向轮最低点距离地面高度大于250mm，满足非铺装路面的通行需求，不会出现刮蹭路面障碍物的情况；轨行模式下的抬升量可将原车轮胎抬离轨面30-50mm，避免橡胶轮胎在钢轨上异常磨损，同时保证整车重心高度控制在安全范围内，轨行行驶时的横向稳定性符合铁路作业车辆的限界要求。导向轮组的轮距严格按照1435mm标准轨距设计，轮对内侧距留有合理的公差余量，可适配线路存在的正常轨距偏差，在通过道岔、曲线段线路时，摆臂铰接位置预留了微小的横向摆动余量，可抵消曲线段的轮对横向位移量，避免出现卡轨现象。液压系统的管路布局沿着摆臂内侧走线，所有管路接头都采用防尘防水的密封结构，适配铁路户外作业的多尘、

　　多雨工况，液压油缸带有液压锁止结构，当导向轮升降到指定位置后可自动锁止油路，即使出现管路泄压的极端情况，也不会出现导向轮意外抬升或者下落的故障，保障轨行作业的安全性。整套机构的可拆卸设计也兼顾了日常维护需求，导向轮的轮缘、踏面磨损到限值后，可单独拆卸更换轮体，不需要整体更换摆臂结构，液压马达、油缸等通用液压元件都采用市面常见的标准规格，后期维护替换的配件采购成本较低。从结构受力来看，安装基座与底盘大梁的连接位置做了加强筋处理，可承受轨行过程中启动、制动带来的纵向冲击载荷，摆臂的铰接销轴采用调质处理的合金结构钢，配合自润滑铜套，长期使用也不会出现铰接松旷的问题，导向轮的轴承采用密封式圆锥滚子轴承，可同时承受径向载荷与过曲线时的轴向载荷，适应轨行过程中的复杂受力情况。
