紧凑型十字轴式万向传动连接结构

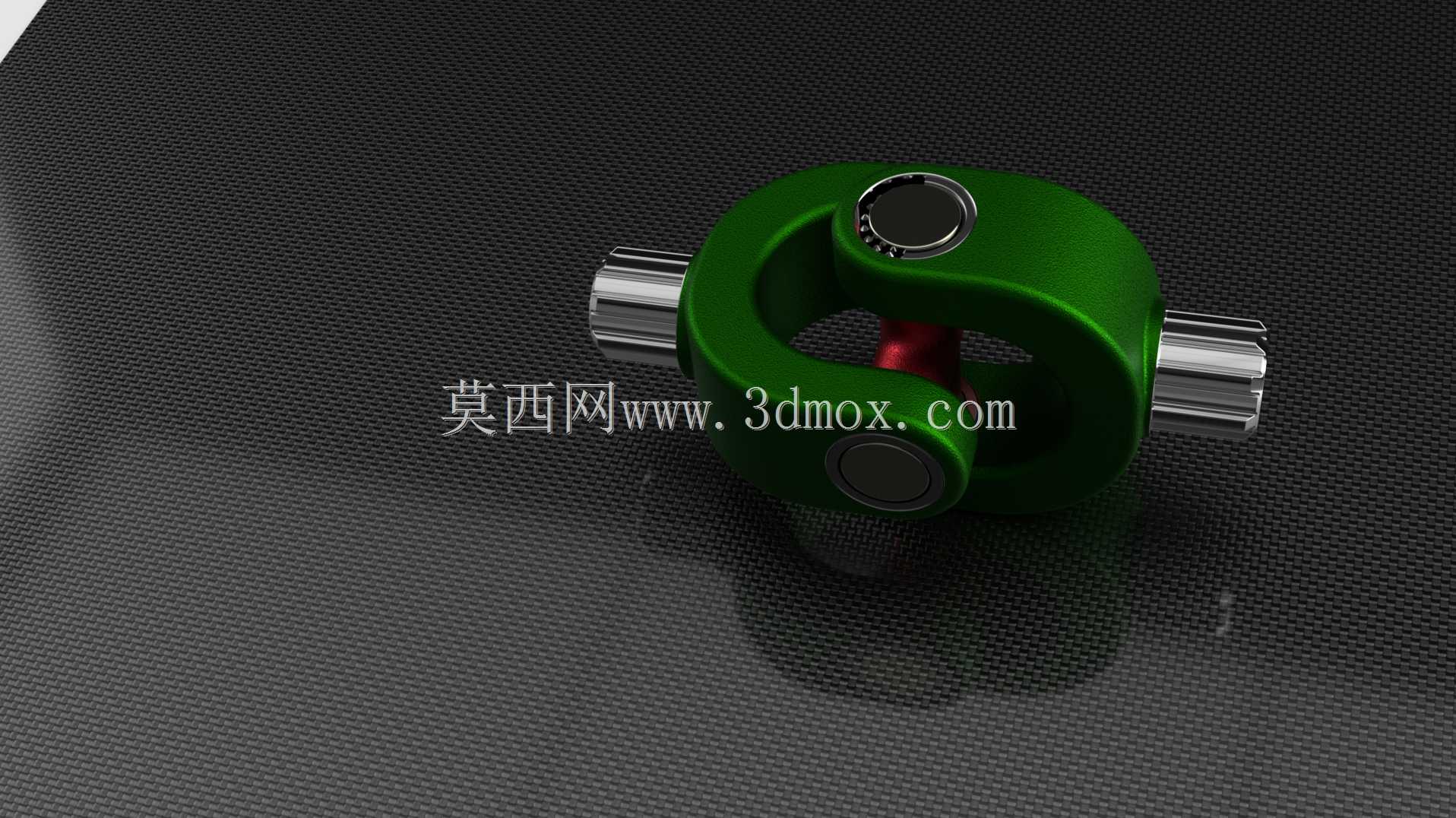

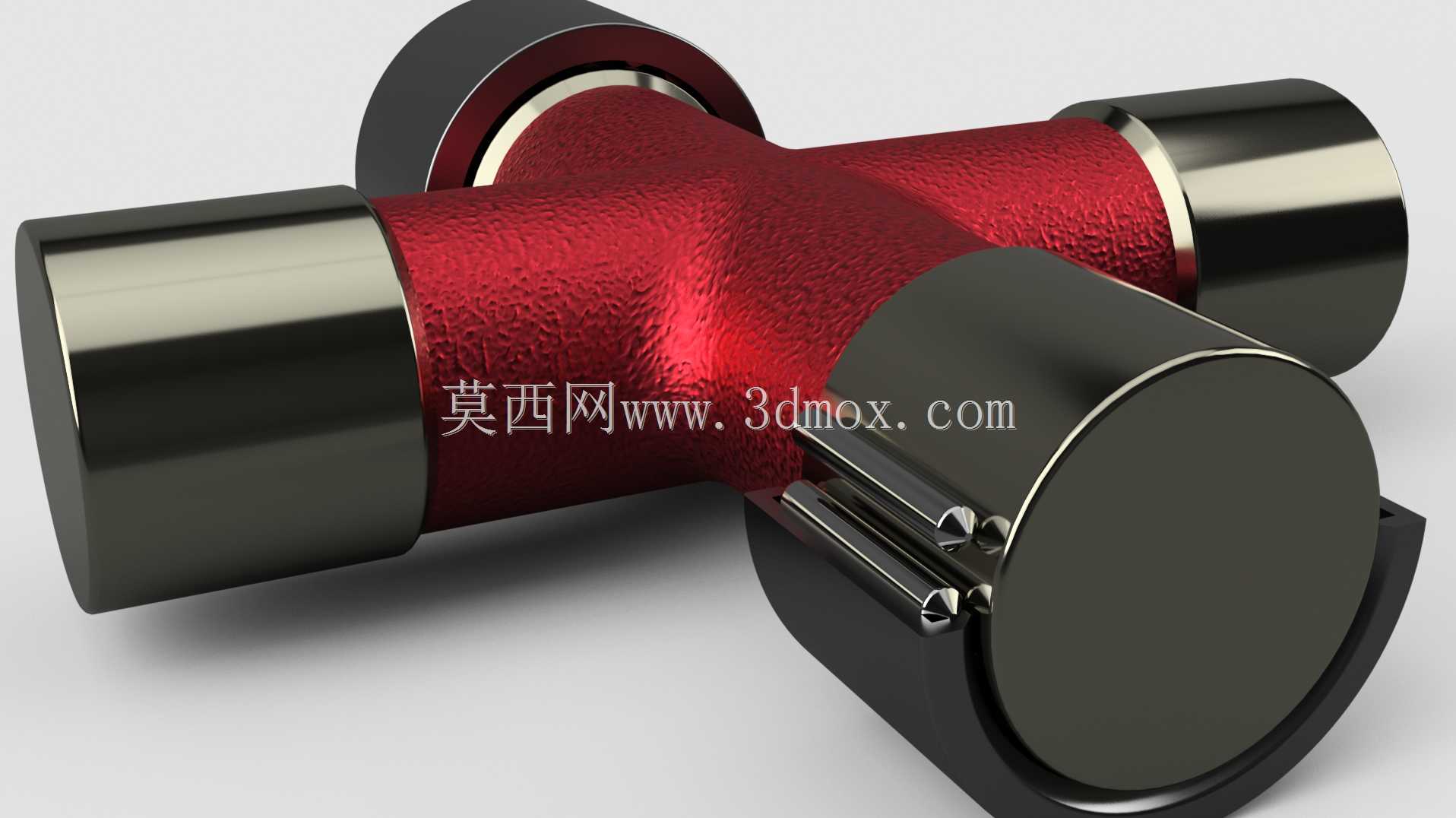

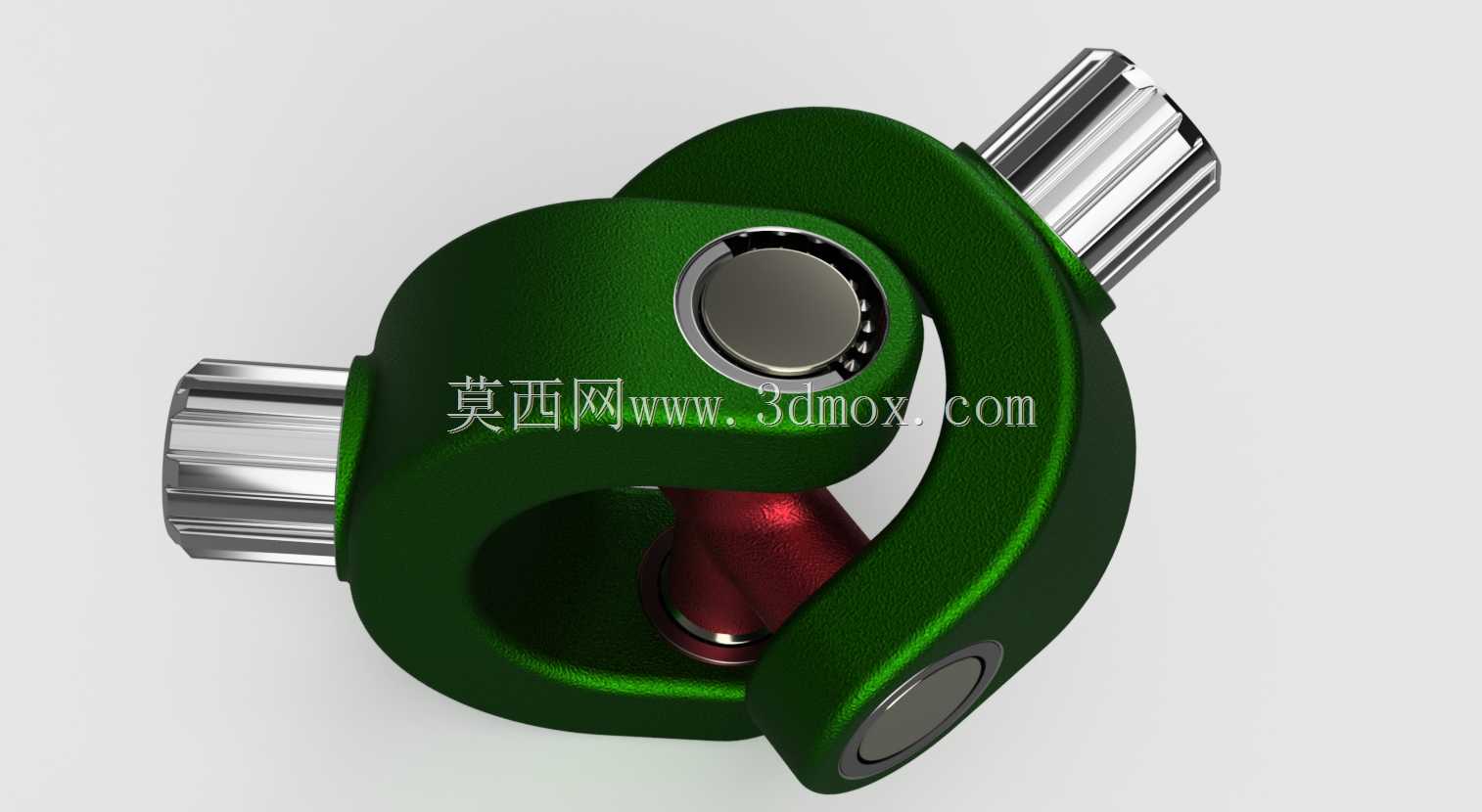

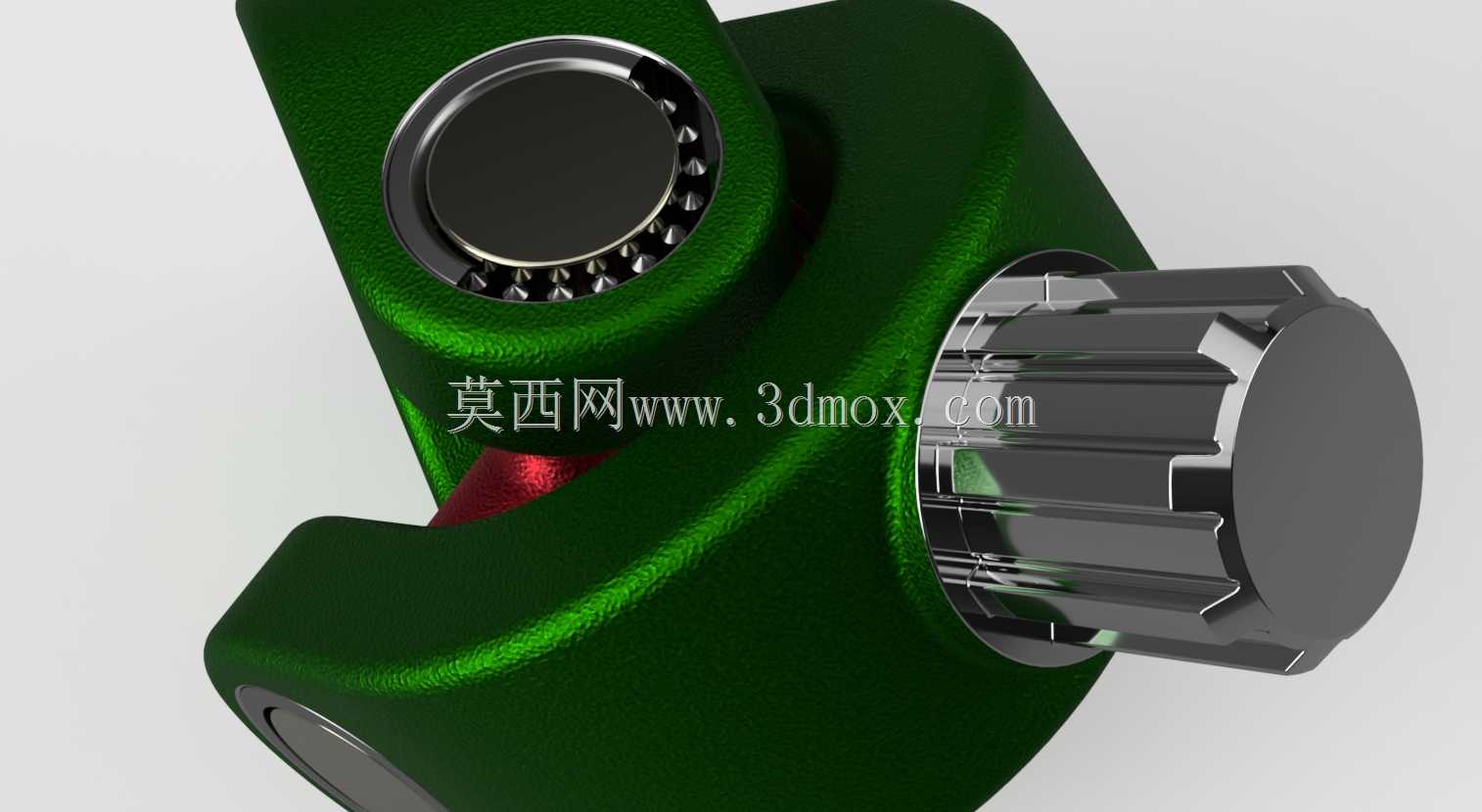

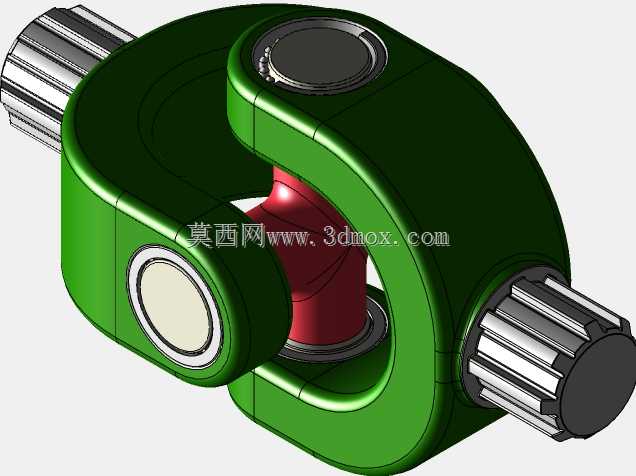

该结构为十字轴式万向传动构件，也就是常说的卡丹接头，是机械传动系统中用于实现变角度动力传递的核心连接部件，主要适配两根轴线不重合、存在空间夹角的传动轴之间的扭矩传输需求，广泛应用在需要调整传动方向的各类机械场景中，比如车辆转向传动系统、工业设备的多轴联动传动单元、农用机械的动力输出连接、轻工设备的变向传动工位都能见到这类结构的身影。它的核心功能是在主动轴和从动轴存在角度偏移的工况下，依然可以稳定持续地传递旋转扭矩，补偿安装过程中产生的轴线偏差，抵消设备运行中因振动、形变带来的轴系位置变化，避免刚性连接带来的轴系憋劲、轴承过载、部件断裂等问题。从设计思路来看，该结构采用对称式双叉架配合十字连接轴的布局，两个叉形架分别对接两端的传动轴，十字轴的四个轴颈通过内嵌的转动副与叉架的安装孔配合，每个转动节点都做了耐磨接触面设计，保证转动过程中摩擦阻力均匀，传动过程无卡滞。叉架部分采用环形闭合的受力结构，相比开口式叉架拥有更高的结构强度，能够承受更大的瞬时冲击扭矩，同时整体做了轻量化的轮廓优化，在保证结构刚度的前提下尽可能减少自身重量，降低传动过程中的转动惯量，提升高速传动时的稳定性。外形上整体呈现紧凑的近球形轮廓，没有突出的尖锐结构，安装时的外部边界清晰，两端的轴头采用标准花键结构，可以直接和配套的传动花键套配合，不需要额外制作转接件，安装时只需要保证两端轴头的对接深度符合设计要求，预留出足够的摆动空间即可，不需要复杂的调整工序。在实际使用中，单组该结构可以实现最大约35度的轴间夹角传动，如果需要更大的传动偏角或者实现等速传动，也可以成对使用该结构来抵消单节万向节带来的转速波动。结构的转动接触面预留了润滑介质的存储空间，日常维护时只需要定期补充润滑脂，就可以保证长时间的顺畅运行，耐磨部件可以单独拆卸更换，降低了后期的维护成本。整体结构没有冗余的设计部件，所有轮廓都服务于受力传导和转动功能，受力路径从输入端轴头传入叉架，通过十字轴均匀分流到另一端的叉架再传递到输出轴，应力分布均匀，不会出现局部应力集中的问题，能够适配长时间连续运转的工业传动工况。
