NGW型行星齿轮传动轮系结构设计

这套行星齿轮轮系是典型的NGW型行星传动结构，核心应用场景覆盖中小功率减速传动领域，常见于工业伺服传动系统、新能源车辆动力传输单元、自动化生产线输送驱动模块、小型风电增速箱以及精密机床进给传动机构中，相比传统定轴轮系传动，它能在极小的安装空间内实现大传动比输出，同时承载能力更强、运行平稳性更优，是紧凑空间动力传输场景的首选传动结构。

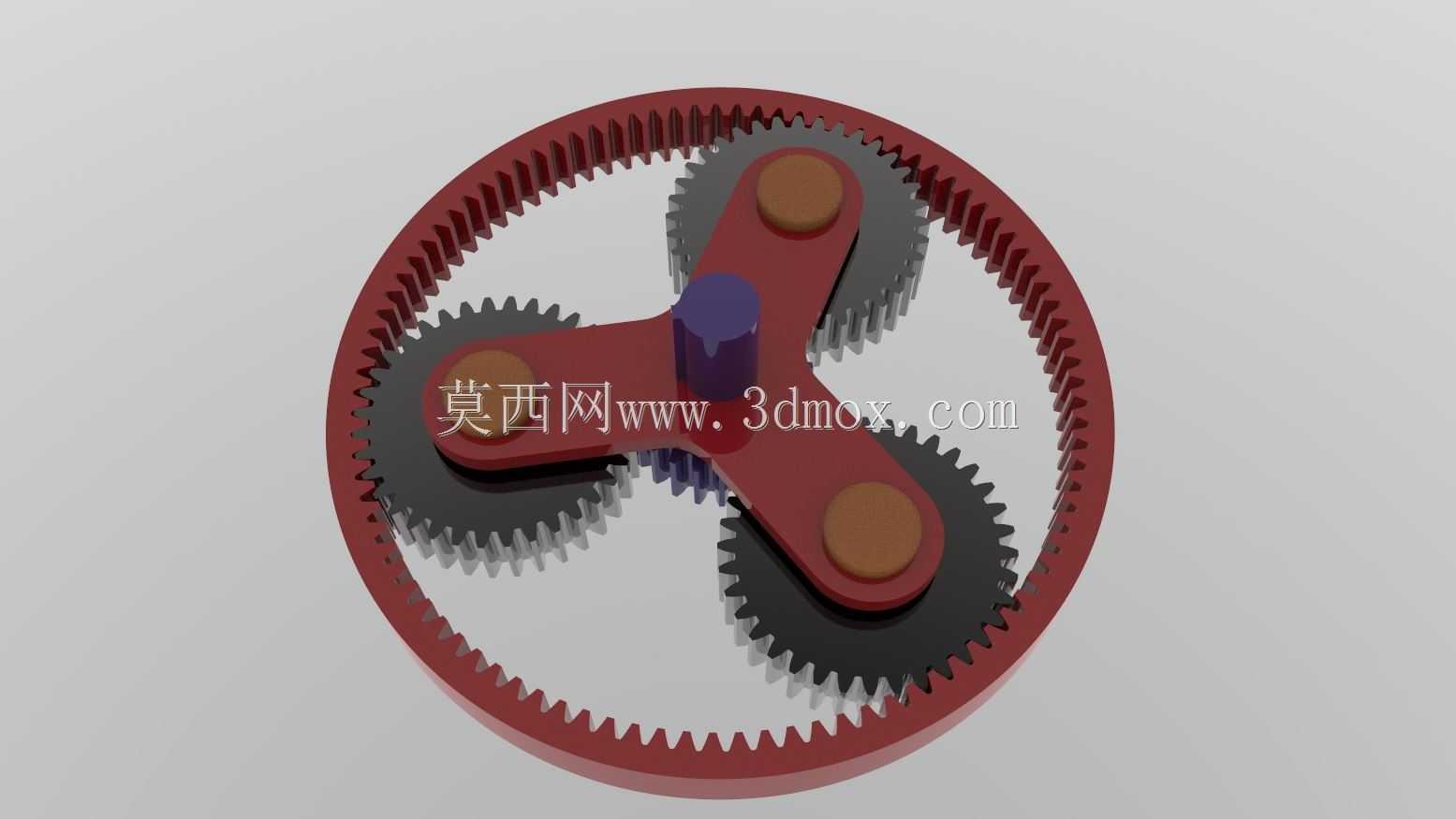

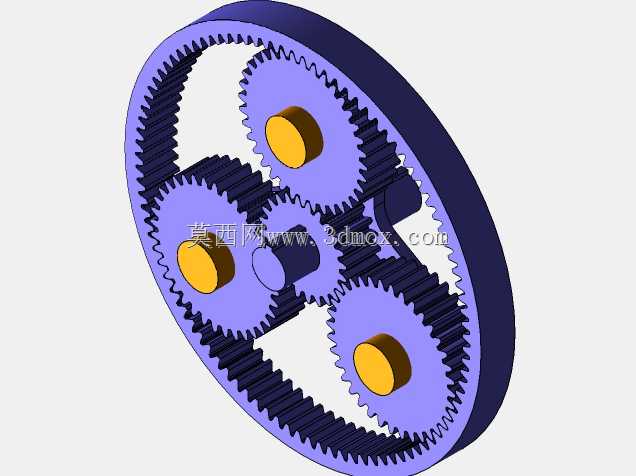

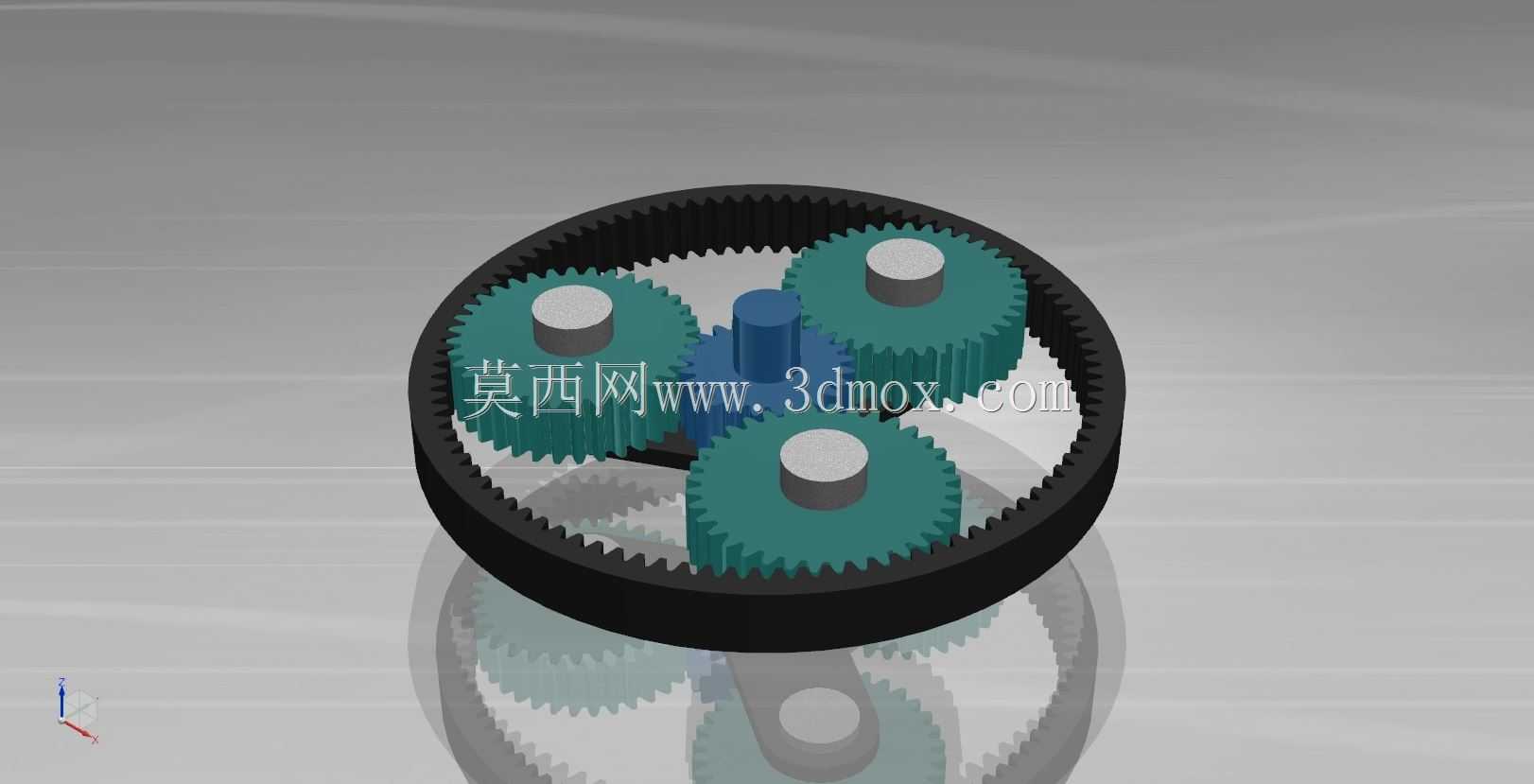

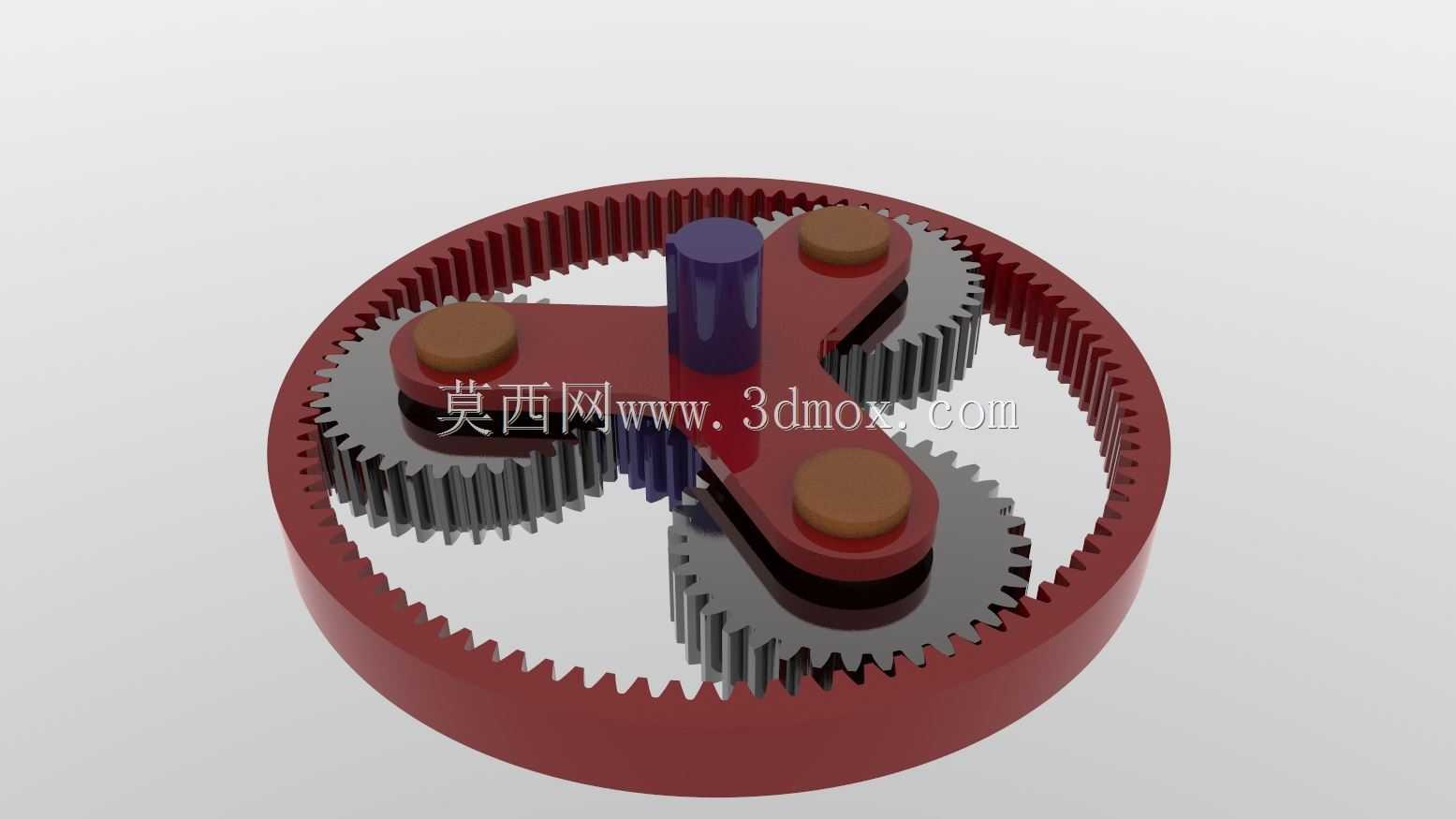

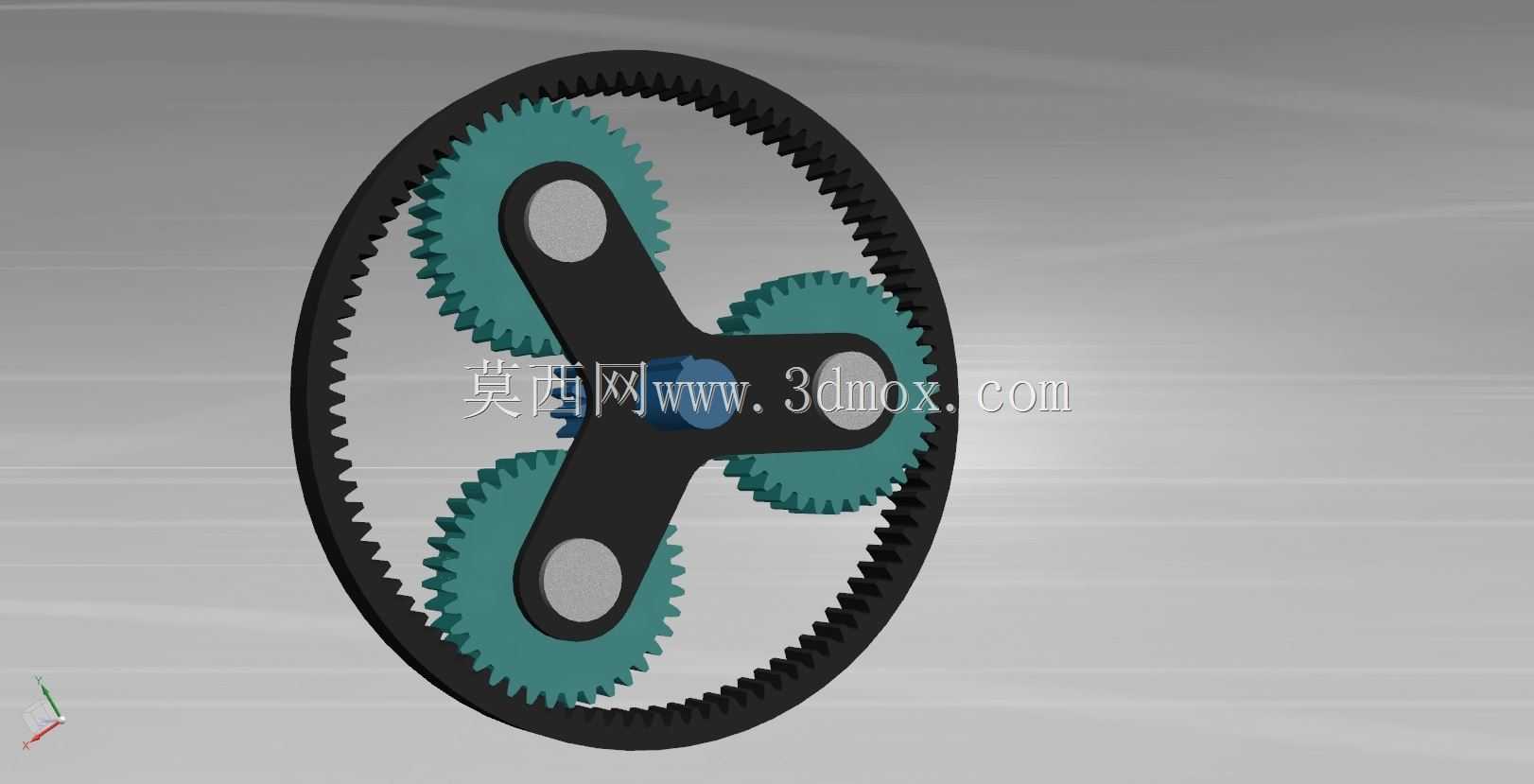

整套轮系由内齿圈、三个均匀分布的行星齿轮、三爪式行星架以及配套的太阳轮安装位构成，实际运行过程中，动力可从太阳轮输入端传入，通过三个行星轮同时与太阳轮、固定内齿圈啮合，将动力汇流后从行星架端输出，也可根据传动需求切换固定构件，实现增速、反向传动、差速传动等不同功能，三个行星轮沿圆周120度均匀排布的设计，能让啮合过程中的径向力相互抵消，大幅降低输入输出轴的支撑轴承负载，同时多齿同时啮合的特性让轮系整体抗冲击能力远高于普通平行轴齿轮结构，运行过程中的振动与噪声也能得到有效控制。

设计过程中首先遵循了行星轮系的均载设计原则，三个行星轮的齿形参数完全一致，安装孔位沿行星架中心呈正三角形分布，确保每个行星轮承受的负载均匀，避免单齿过载失效；齿圈采用薄壁内齿结构设计，在保证啮合刚度的前提下预留了微小的变形余量，可补偿加工与装配过程中产生的微小误差，进一步提升均载效果；行星架采用三臂式对称结构，臂部截面做了圆弧过渡优化，既降低了结构整体重量，又保证了传动过程中的扭转刚度，避免高速运转时行星架产生形变导致轮齿偏磨。

安装边界方面，整套轮系的径向尺寸以齿圈的外圆为最大边界，轴向尺寸由齿圈宽度、行星架厚度以及太阳轮的轴向安装预留位共同决定，输入端与输出端均采用同轴设计，可直接与配套的轴承座、输入输出轴进行装配，不需要额外调整传动中心距，适配常规的同轴式减速箱安装腔体；齿圈的外圆可设计过盈配合或定位止口结构，直接与减速箱体的内壁定位固定，行星架的输出端可根据需求设计轴孔或法兰连接结构，直接对接负载端的连接部件，太阳轮输入端可通过键连接或花键结构与驱动电机轴直连，整体装配流程简洁，不需要复杂的调整工序就能保证啮合精度。

在实际使用场景中，这套轮系可根据传递功率的大小调整齿轮模数与齿宽参数，适配从几十瓦的精密伺服传动到上百千瓦的重载动力传输需求，相比同功率等级的定轴轮系减速结构，它的体积可缩小40%以上，重量降低30%左右，传动效率可达98%以上，非常适合对安装空间、设备重量有严格限制的传动场景，同时多齿啮合的特性让它的使用寿命更长，维护周期更久，能在长期连续运行的工况下保持稳定的传动精度。
