V型发动机曲柄连杆机构运动仿真结构

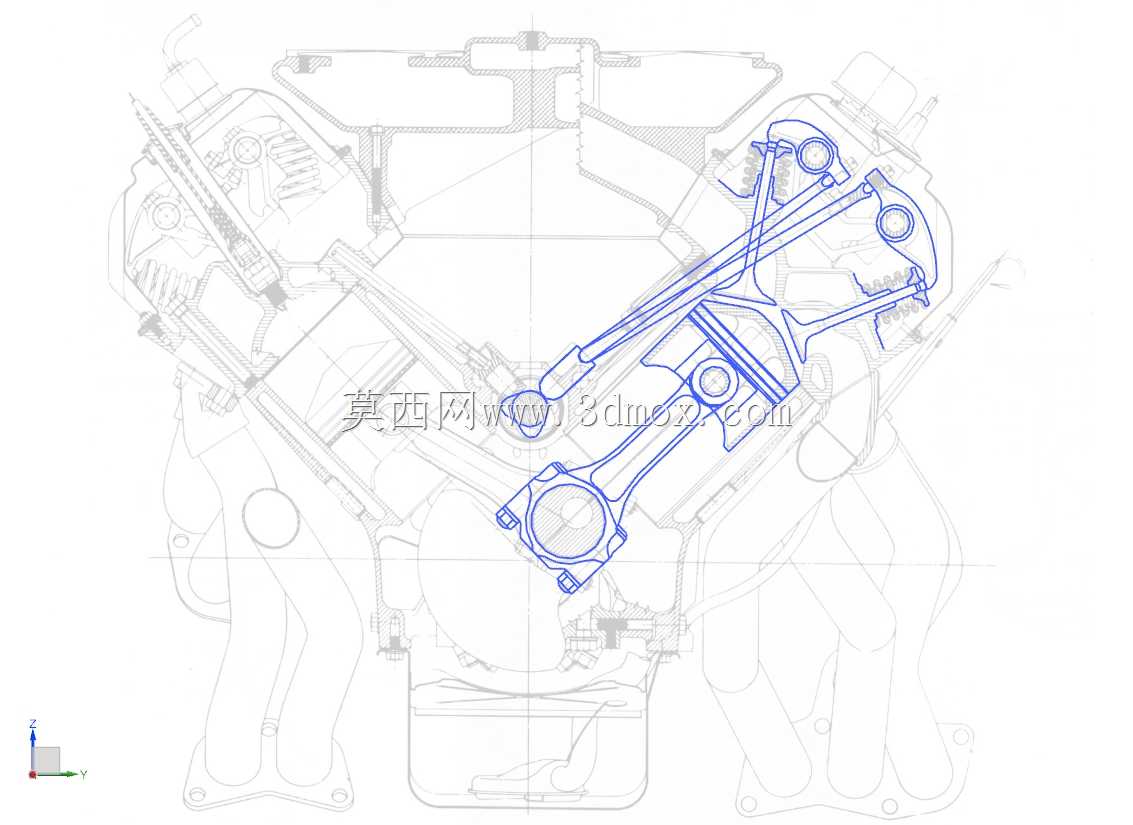

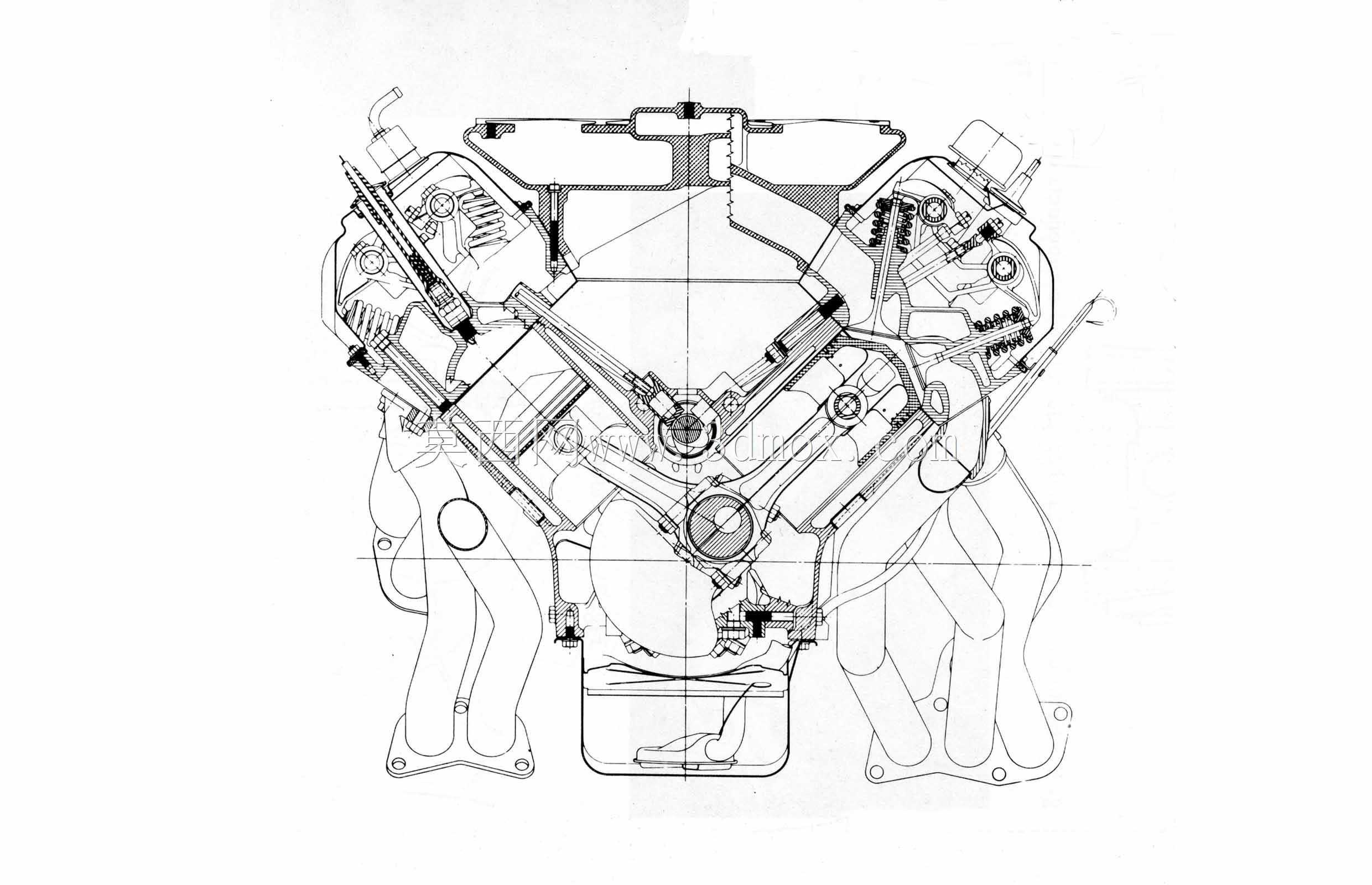

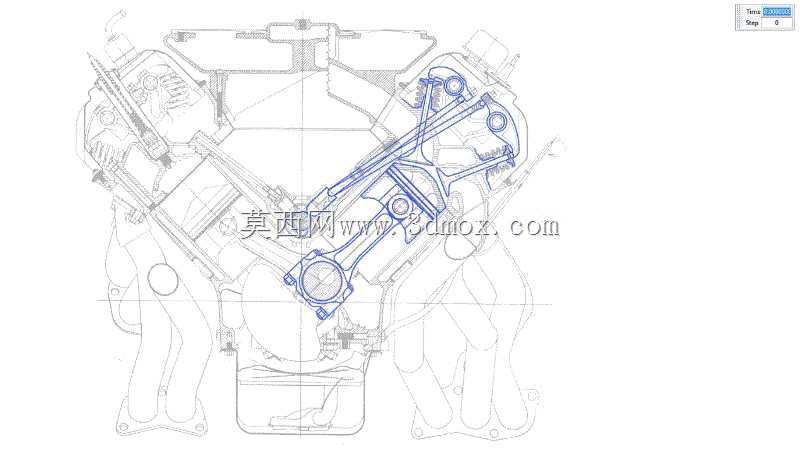

这套结构聚焦大排量V型内燃机核心的曲柄连杆传动单元，是民用高性能乘用车辆、大马力工程机械动力系统的核心组成部分，在实际应用场景中，该机构承担着将活塞往复直线运动转化为曲轴旋转扭矩输出的核心职能，直接决定动力输出的平顺性、机械效率与整机运行寿命。从实际用途来看，这套仿真结构完整复现了V型布局发动机做功冲程中，两侧气缸活塞交替推动连杆、带动曲轴做定轴旋转的完整运动过程，能够直观呈现不同曲轴转角下连杆的摆角变化、活塞的行程位移规律，为动力系统的配气相位匹配、动平衡调校、零部件强度校核提供直观的运动学参考。在产品功能特性层面，该结构还原了V型发动机夹角布局下的连杆排布逻辑，两侧连杆共用同一曲轴连杆轴颈，在保证曲轴结构紧凑性的同时，能够有效缩短整机的轴向尺寸，降低动力单元的整体安装空间占用；运动过程中连杆的摆动轨迹经过运动学优化，能够最大程度降低活塞对气缸壁的侧向敲击力，减少整机运行过程中的机械振动与摩擦损耗，提升高转速工况下的运行稳定性。从设计思路来看，整套结构围绕V型发动机的紧凑化布局需求展开，在保证曲柄连杆机构运动不发生干涉的前提下，尽可能压缩两侧气缸的夹角空间，平衡整机宽度与高度方向的尺寸占比，兼顾动力输出效率与机舱布置的适配性；连杆的杆身采用变截面受力优化设计，在满足往复运动惯性力控制要求的同时，保证足够的结构强度承受做功冲程的爆发压力，活塞销与连杆小头、连杆大头与曲轴轴颈的配合间隙预留了充足的润滑空间，能够适配实际工况下的热膨胀余量。在外形尺寸与安装边界层面，该结构的整体轮廓完全适配大排量V型发动机的缸体内部安装空间，曲轴两端的支撑轴颈位置与缸体主轴承座的安装点位完全匹配，连杆运动的最大摆角边界不会与缸体内壁、曲轴箱加强筋发生运动干涉，活塞在上止点、下止点位置的预留间隙符合内燃机压缩比设计的通用要求，能够直接为同类型V型发动机的曲柄连杆机构设计、运动性能验证提供可靠的结构参考，帮助设计人员提前排查运动干涉风险，优化零部件的受力工况，缩短动力系统的研发验证周期。
