单缸动力往复式曲柄活塞结构

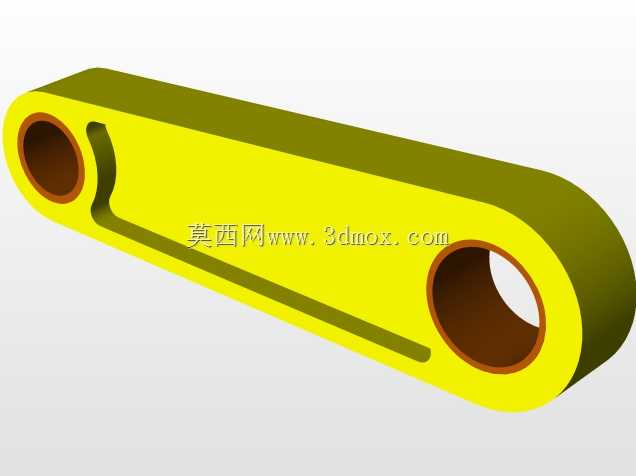

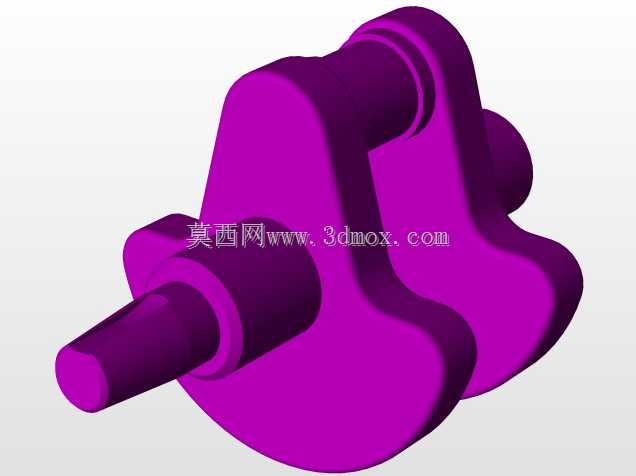

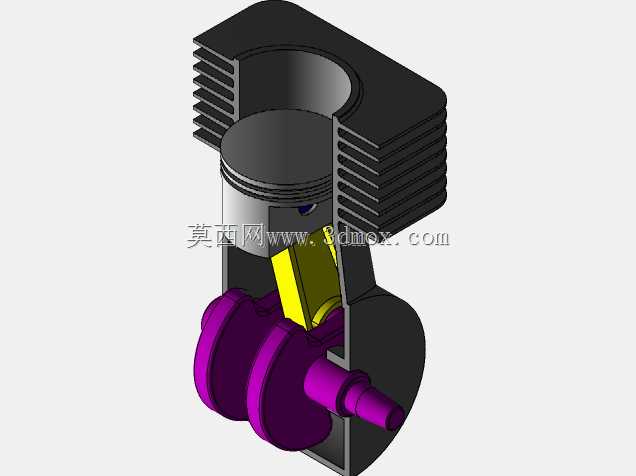

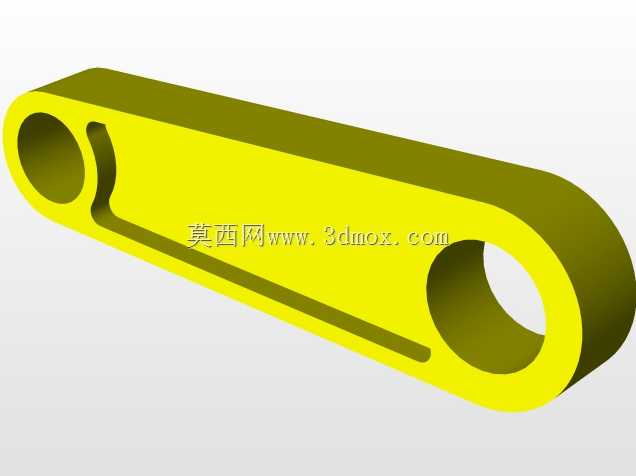

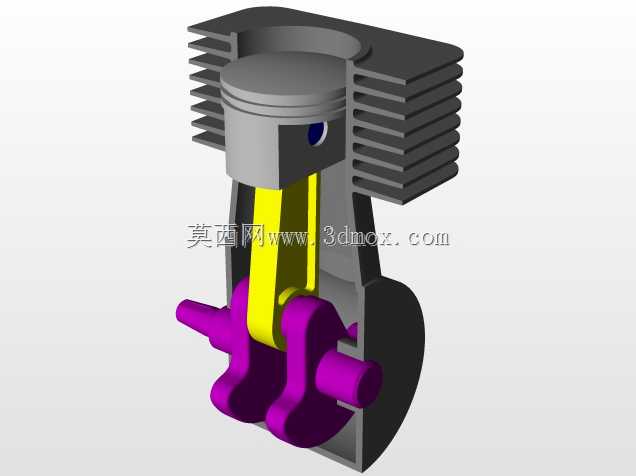

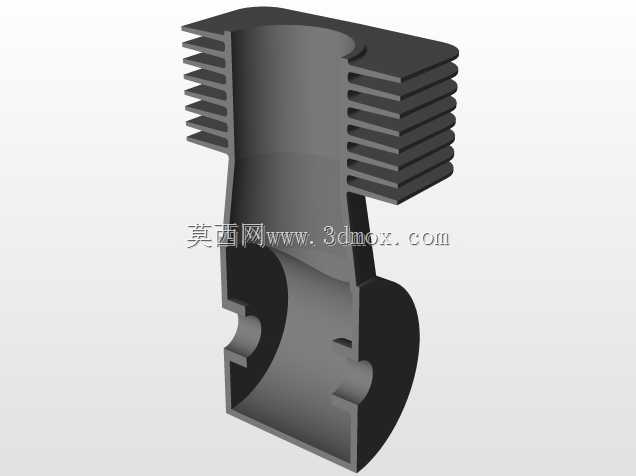

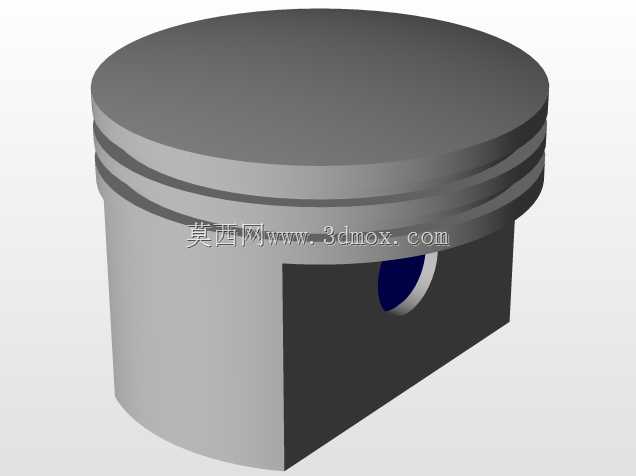

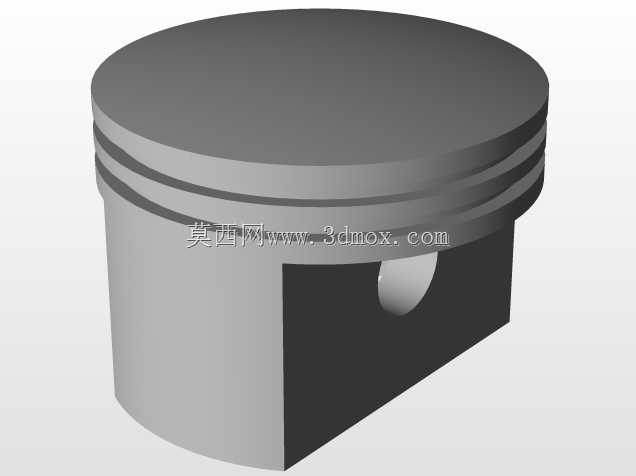

该结构是小型单缸动力装置的核心简化构型，广泛适配于小型通用动力设备、微型空气压缩装置、低功率教学演示教具等场景，在小型园林作业机具、便携充气设备、教学实训台架中都能见到这类核心结构的实际应用，能够将曲柄的旋转运动与活塞的直线往复运动完成双向转换，既可以作为燃油动力的做功输出结构，也可以作为压缩设备的增压执行结构。整个结构采用剖视展示的设计思路，将外部封闭的气缸壳体做半开放处理，清晰呈现内部活塞、连杆、曲柄轴的装配关系与运动路径，外侧气缸壁设计有多层平行排布的散热鳍片，通过增大与空气的接触面积带走工作过程中产生的热量，避免持续工作导致的内部构件过热失效。活塞部分采用圆柱筒状构型，与气缸内壁保持高精度的配合间隙，保证运动过程中的密封性能，活塞通过销轴与黄色的连杆构件铰接，连杆下端连接到紫色的曲柄偏心轴段，当曲柄绕两端支撑轴座旋转时，会带动连杆推动活塞在气缸腔内做上下往复直线运动，反之活塞受气压或燃油爆燃推力下行时，也会通过连杆推动曲柄旋转输出扭矩。安装边界上，整个结构的支撑核心为下部的曲柄轴座与上部的气缸外壁，气缸顶部为封闭的燃烧室或压缩腔接口，曲柄轴两端伸出的轴段可外接飞轮、负载轮或动力输入构件，整体布局紧凑，径向尺寸以气缸散热鳍片的外沿为最大边界，轴向尺寸以曲柄轴两端支撑座的外侧为安装限位，不需要额外的复杂安装支架即可完成台架固定。设计过程中充分考虑了运动构件的干涉避让，连杆在摆动过程中与气缸下部开口、曲柄配重块之间都预留了足够的安全间隙，散热鳍片采用等间距平行排布，既保证散热效率也兼顾了壳体的结构强度，各铰接位置都预留了润滑介质的存储空间，能够降低长期往复运动带来的构件磨损，这类简化结构也非常适合用于机械原理教学，让学习者直观理解曲柄滑块机构的运动逻辑与动力传递路径。
