多面安装径向发动机壳体结构设计

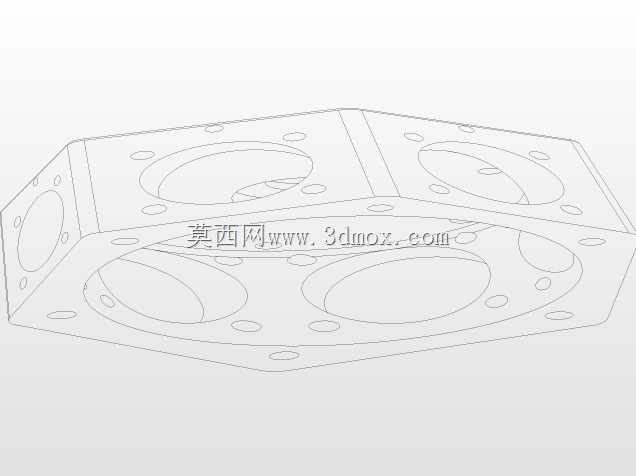

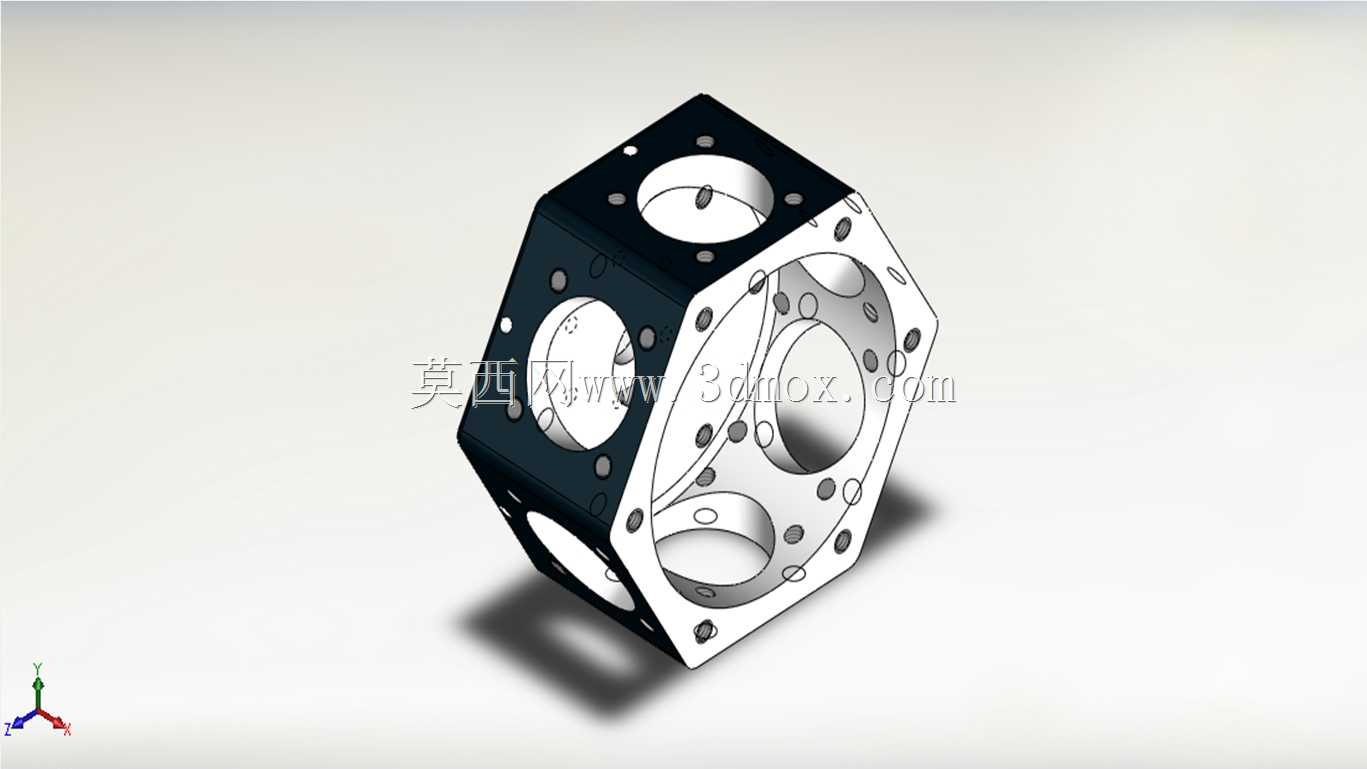

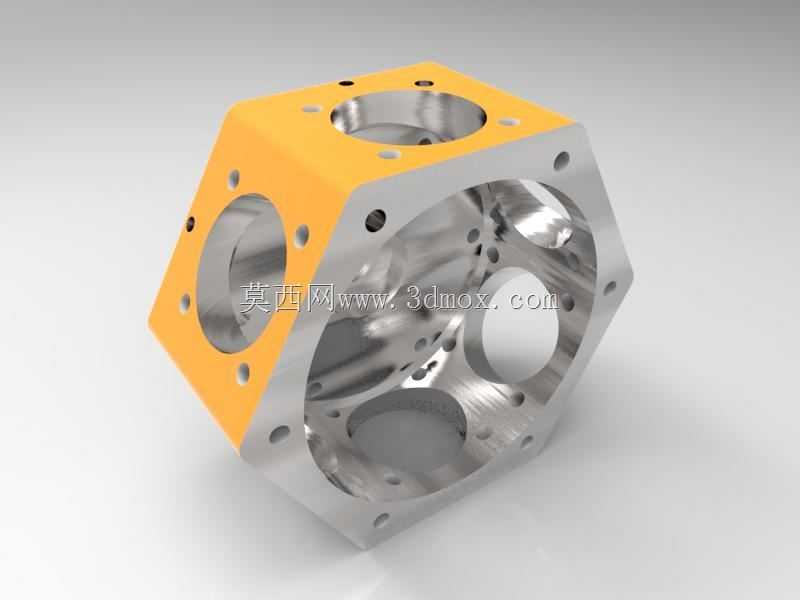

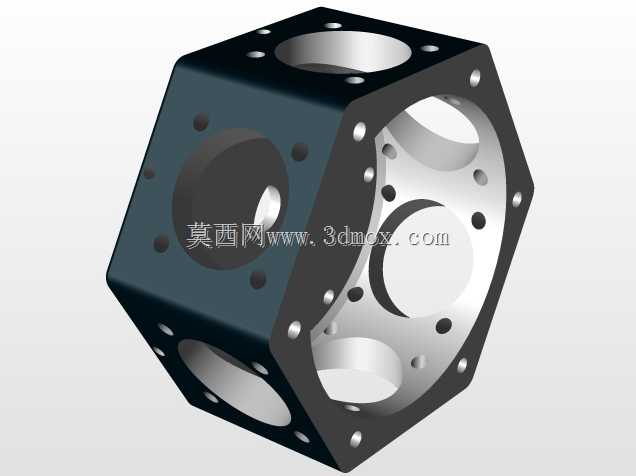

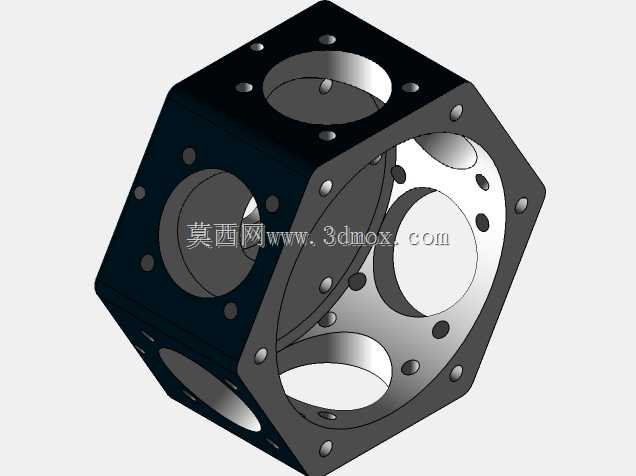

径向发动机壳体作为星型动力总成的核心承载基体，主要应用于轻型通航飞行器、小型特种作业动力装备、老式航模动力单元以及部分紧凑型工业动力机组中，承担着容纳气缸组件、曲轴传动机构、润滑与冷却通路的核心作用，同时为整机提供刚性安装基准，隔绝内部传动冲击与外部环境干扰。该壳体采用多面棱柱式结构布局，区别于传统直列、V型发动机的单侧排布逻辑，六个方位均预留了气缸安装止口与螺栓固定孔位，可适配多缸径向排布的装配需求，让各缸围绕中心曲轴呈均匀放射状布置，大幅缩短整机轴向尺寸，让动力单元的整体结构更加紧凑，适配对安装空间轴向长度有严格限制的应用场景。从功能特性来看，壳体内部预留了完整的传动容纳腔，中心区域的大尺寸通孔用于穿装曲轴与主轴承座，各侧安装面的孔位经过同轴度精度设计，保证装配后各气缸的中心轴线精准交汇于曲轴回转中心，避免传动过程中出现偏磨、卡滞问题；壳体表面分布的小尺寸通孔分别用于缸体固定、润滑油路导通、冷却介质通路以及外部附件安装，部分孔位预留了密封槽结构，可直接加装密封件实现腔体的密封防护，防止润滑油泄漏与外部粉尘、水汽进入内部传动区域。设计过程中优先考虑了结构刚性与轻量化的平衡，壳体外部采用局部加厚的筋条结构连接各安装面，在不增加整体壁厚的前提下提升整体抗扭、抗弯强度，避免发动机运行过程中因交变载荷产生结构形变，同时壳体边角处做了倒角过渡处理，既消除机加工过程中的应力集中风险，也能避免装配过程中锐边划伤操作人员。安装边界层面，壳体整体为对称式六棱柱结构，各侧安装面的平面度、孔位间距均按照通用径向发动机的安装规范设计，可直接适配标准规格的气缸组件、端盖与传动部件，底部预留的安装基准面可直接固定在动力机架上，无需额外设计转接工装，上下端面的通孔可用于加装前后端盖，封闭内部传动腔体，整体安装公差控制在行业通用精度范围内，可满足绝大多数小排量径向动力单元的装配适配需求。
