螺旋风管滚压成形设备结构设计

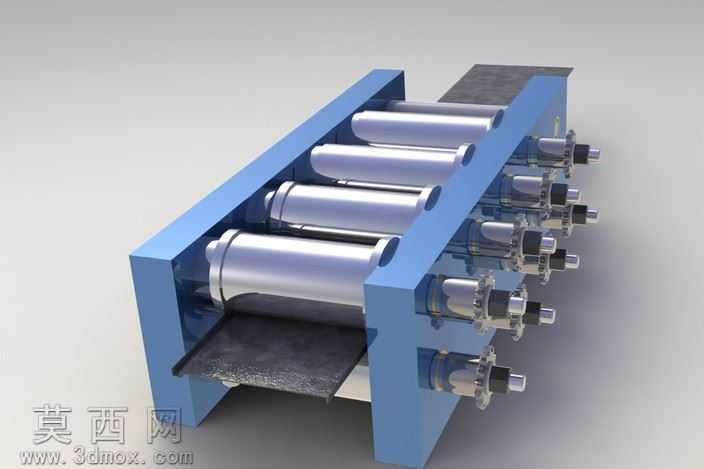

本模型为螺旋风管生产所用的滚压成形设备，采用SolidWorks完成全参数化三维建模，整体建模过程遵循机械设计的装配逻辑，自下而上完成各零部件的建模与总装配合，所有配合关系均符合实际设备的运动约束，可直观展示设备的工作运行状态。模型渲染阶段采用金属材质与工业涂装材质区分不同部件，机架部分采用哑光蓝色工业漆材质，还原真实设备的机架涂装效果，多组平行排布的滚压辊轴采用抛光不锈钢金属材质，添加了真实的金属反射与粗糙度参数，进料导板部分采用磨砂钢板材质，还原钣金进料部件的表面质感，驱动端的轴头、连接部件采用发黑处理的金属材质，区分不同功能部件的材质差异，整体渲染光影采用工业产品展示常用的柔光环境，清晰呈现设备的结构层次与部件细节。结构设计上，设备采用整体式焊接机架作为承载主体，机架两侧的立板平行度经过设计校核，保证多组滚压辊的安装同轴度；沿进料方向依次排布五组成形辊组，每组辊组对应螺旋风管成形过程中的不同压型工序，从初始的板料导正，到逐步的咬口压型、螺旋卷曲弧度预压，各辊组的辊型轮廓经过参数化设计，可适配对应规格的螺旋风管咬口成形需求；每组辊组的驱动端均配置独立的传动连接轴头，可外接传动系统实现同步驱动，保证板料进给过程中的速度一致性，避免板料在滚压过程中出现拉扯、起皱问题；进料端设置水平导料平台，可承托待加工的金属板料，引导板料平稳进入滚压辊组间隙，出料端预留螺旋成形的导出空间，匹配螺旋风管卷制成形的出料轨迹。设计思路围绕螺旋风管的连续滚压成形工艺展开，摒弃了复杂的冗余结构，采用模块化的辊组排布设计，既保证了板料滚压过程中的成形精度，也便于后续的辊组更换与设备维护，所有辊轴的安装位置均设计有调节余量，可根据板料厚度与成形规格微调辊间隙，适配不同加工参数的生产需求，整体结构紧凑，传动路径清晰，符合风管加工设备的工业设计逻辑，可作为螺旋风管生产设备设计、结构教学的参考三维模型。
