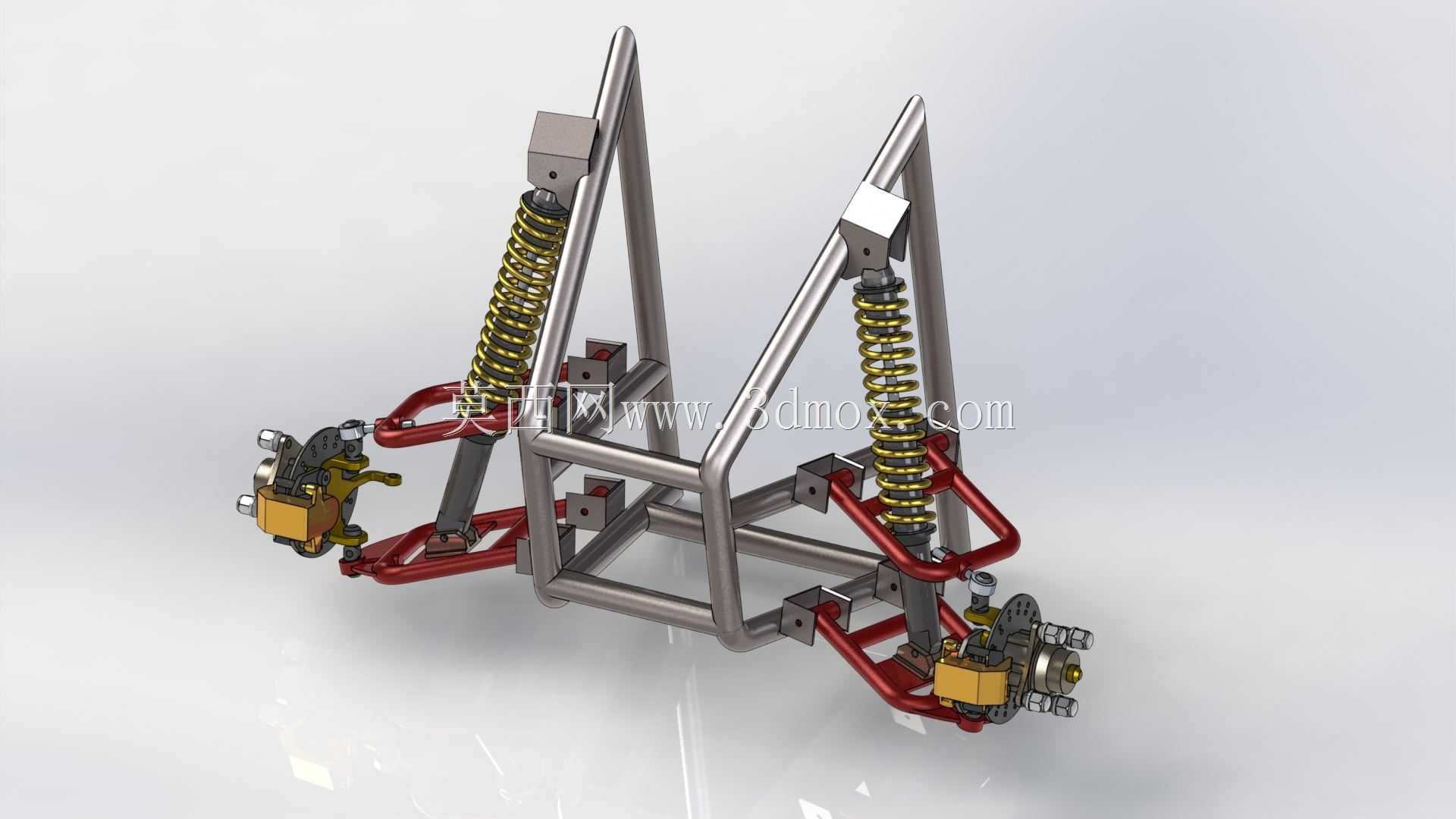

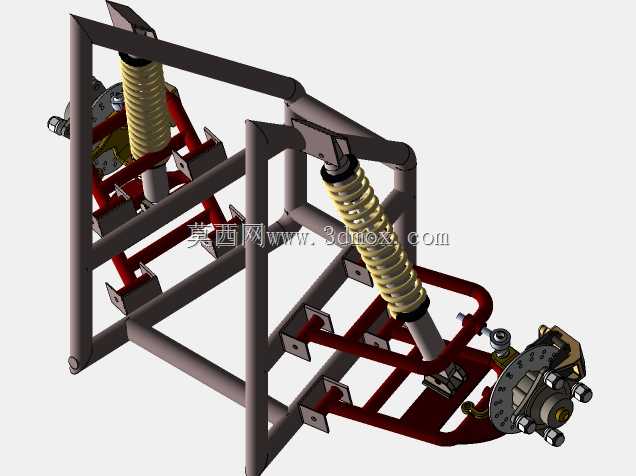

全地形车前悬架底盘结构设计

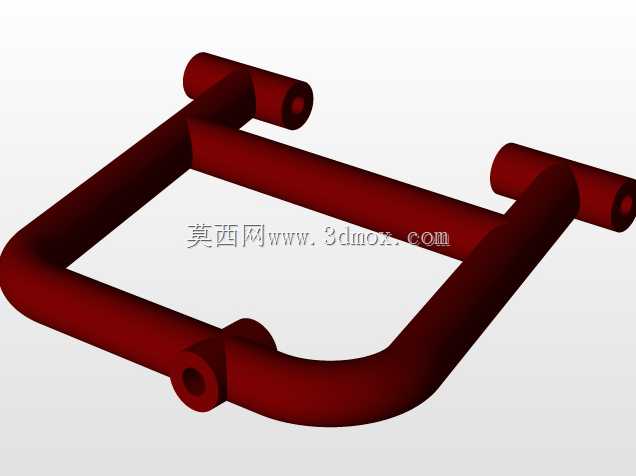

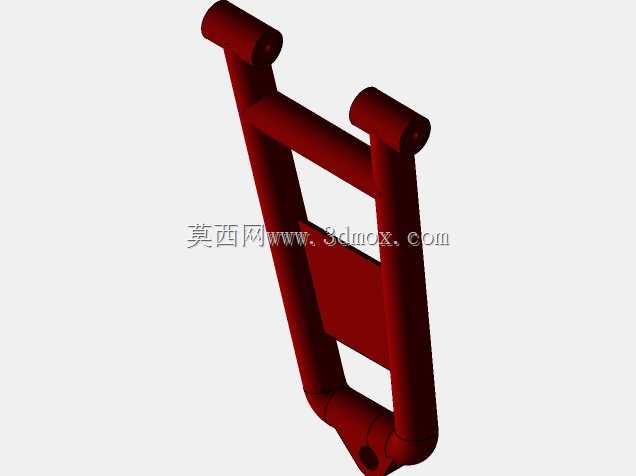

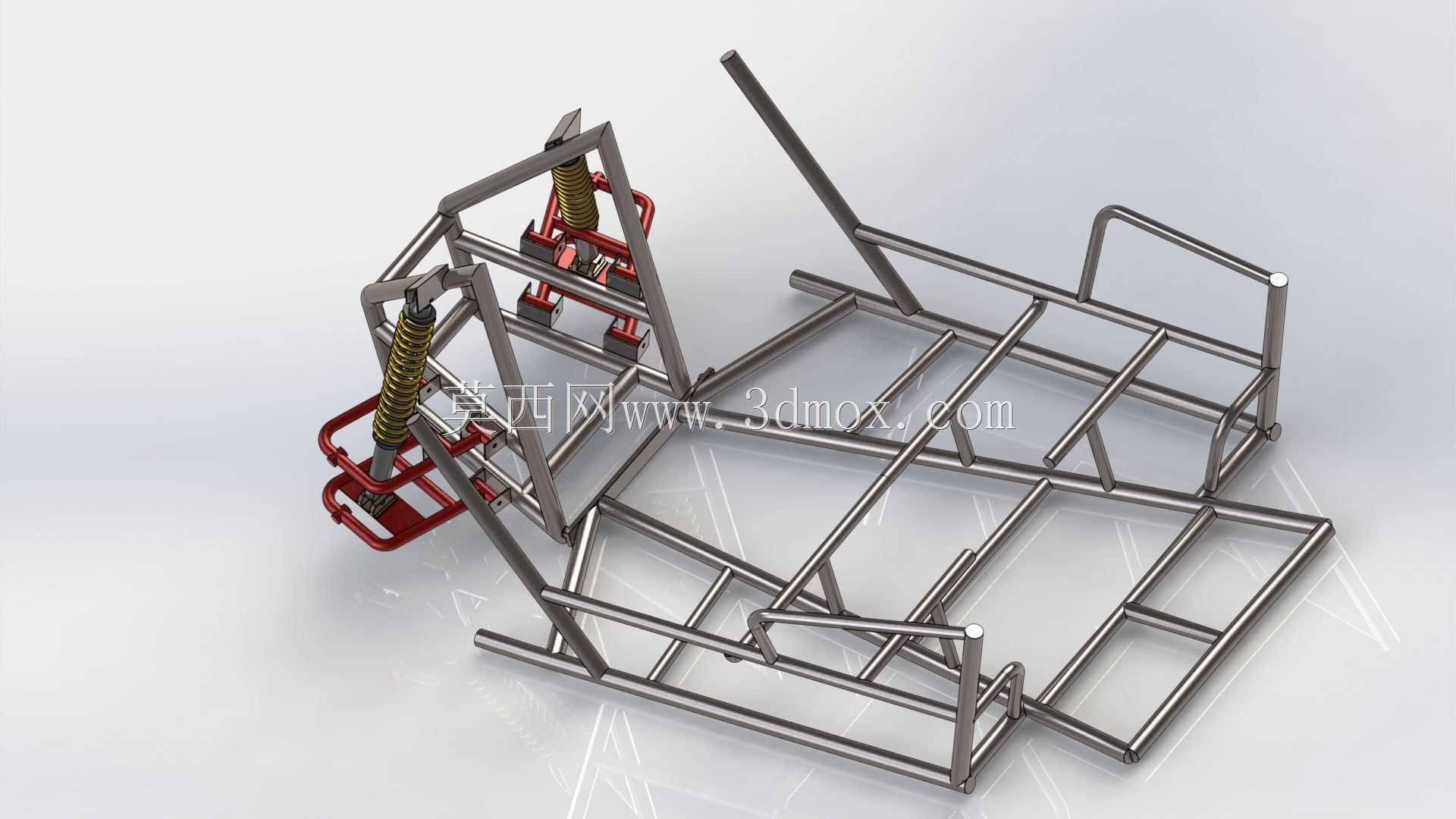

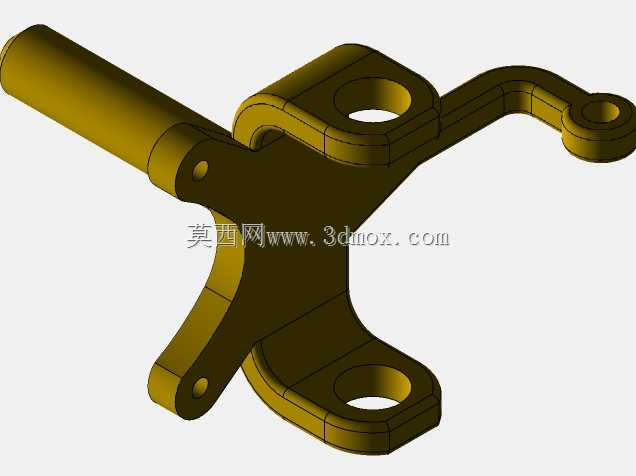

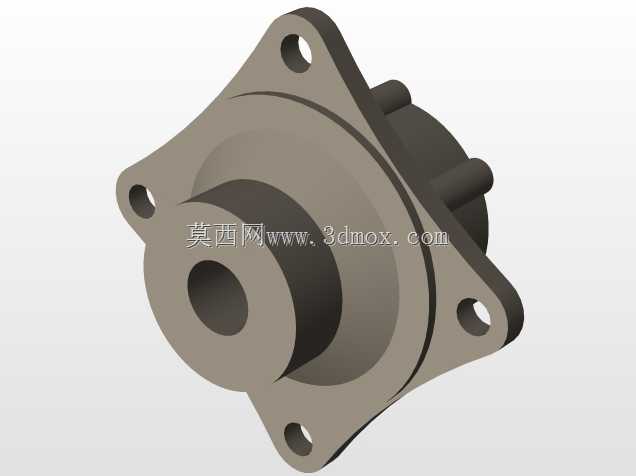

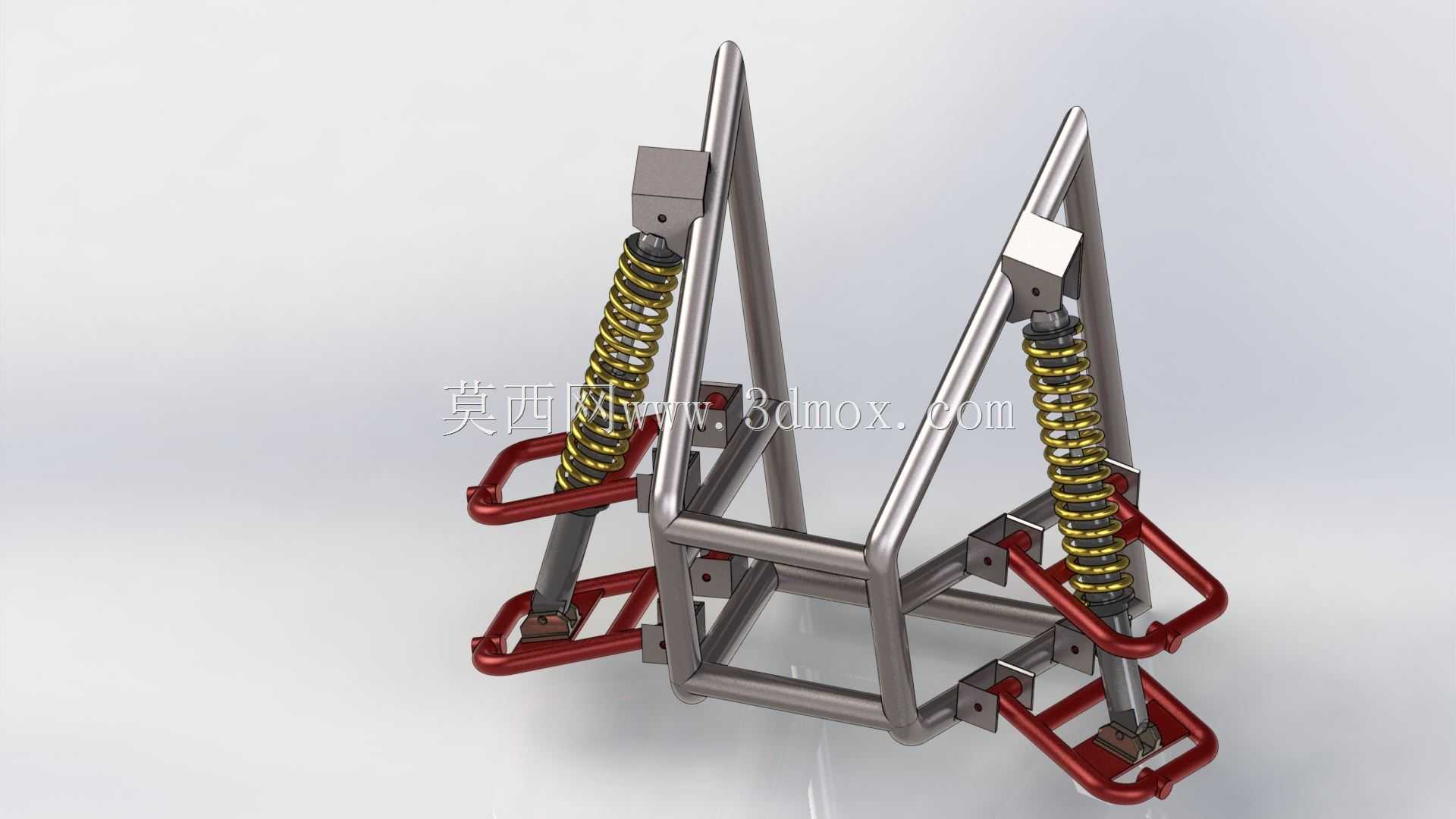

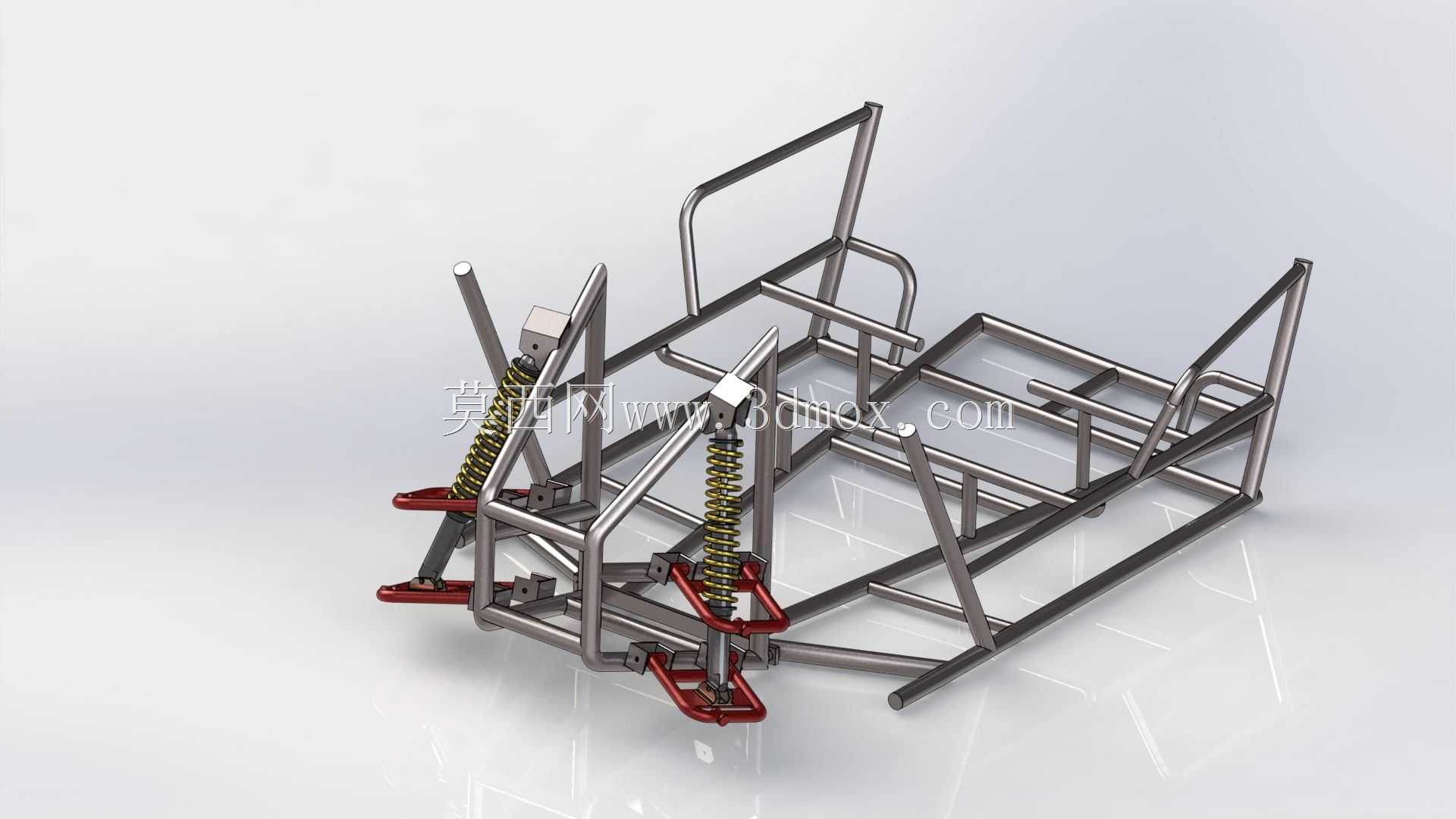

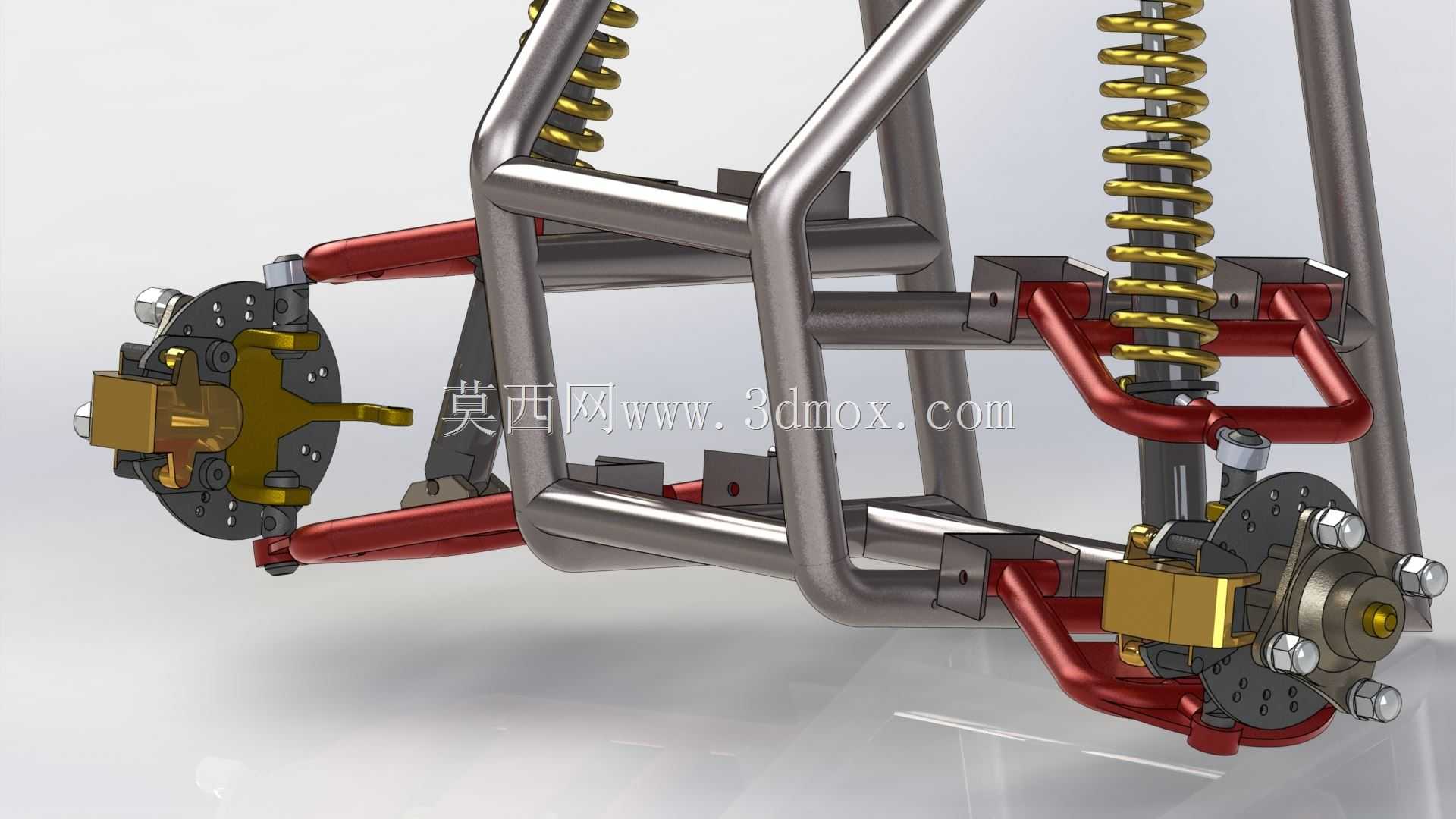

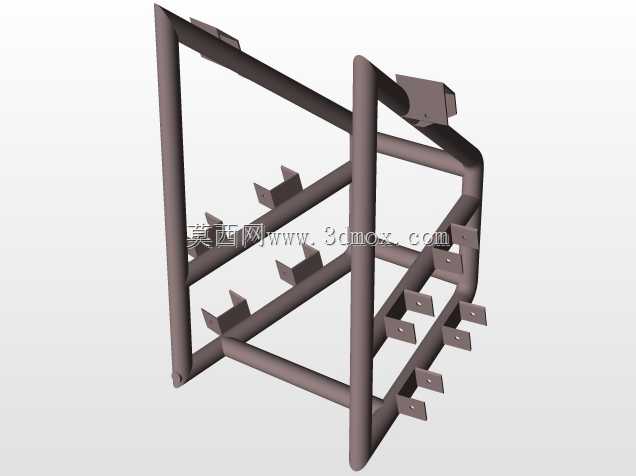

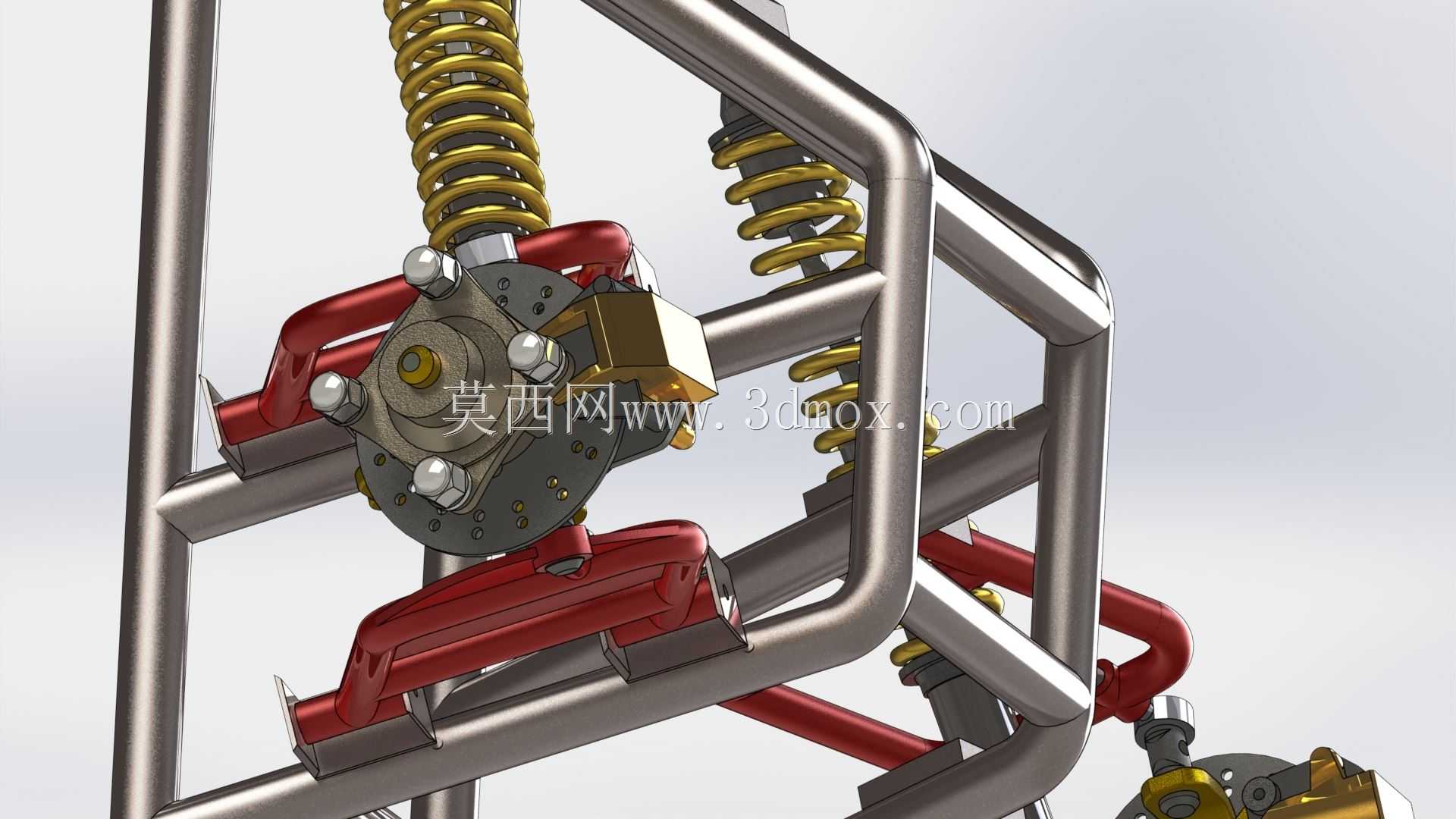

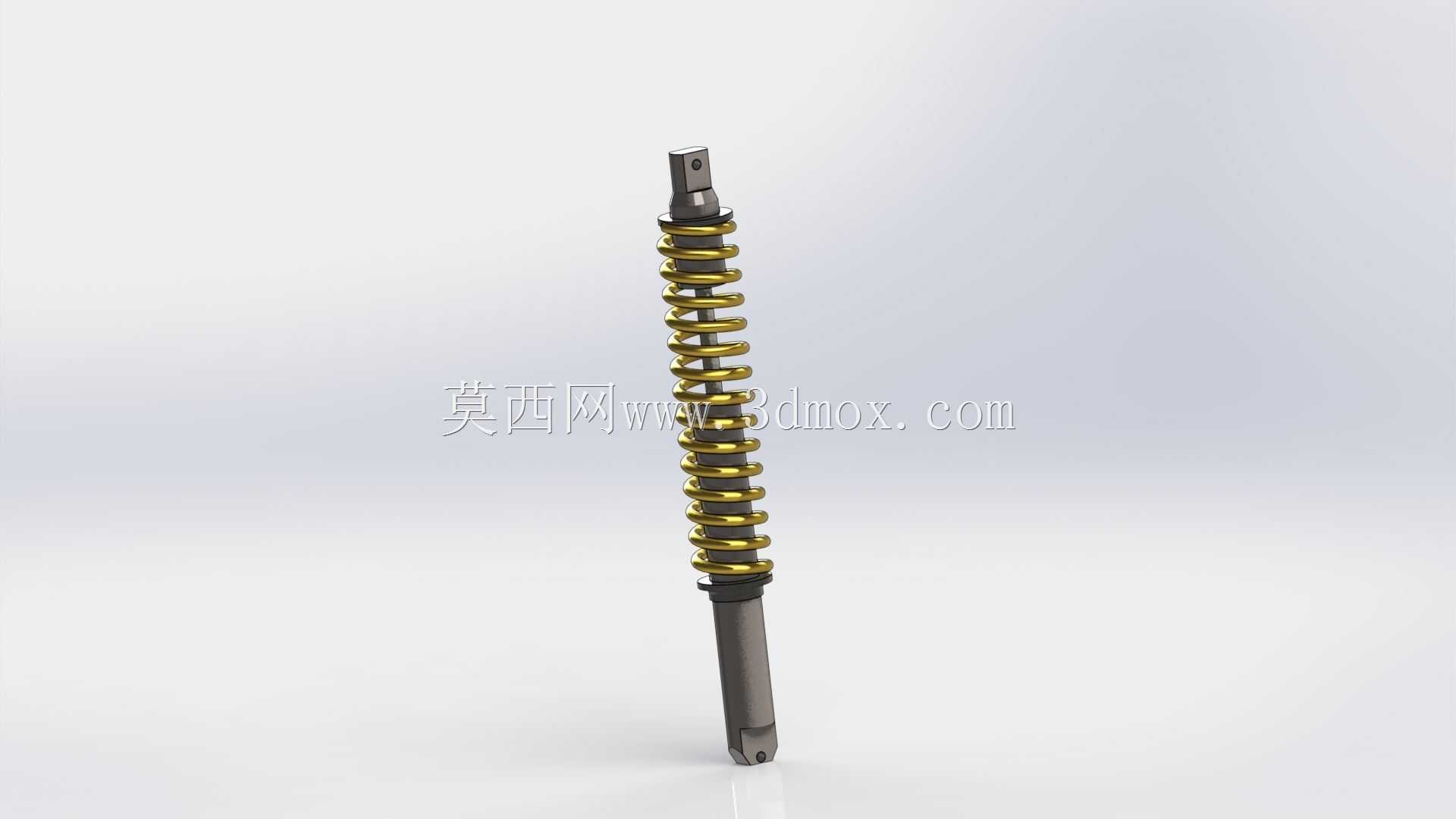

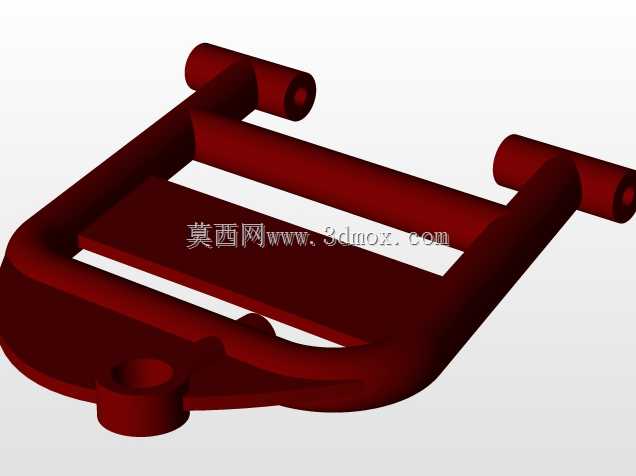

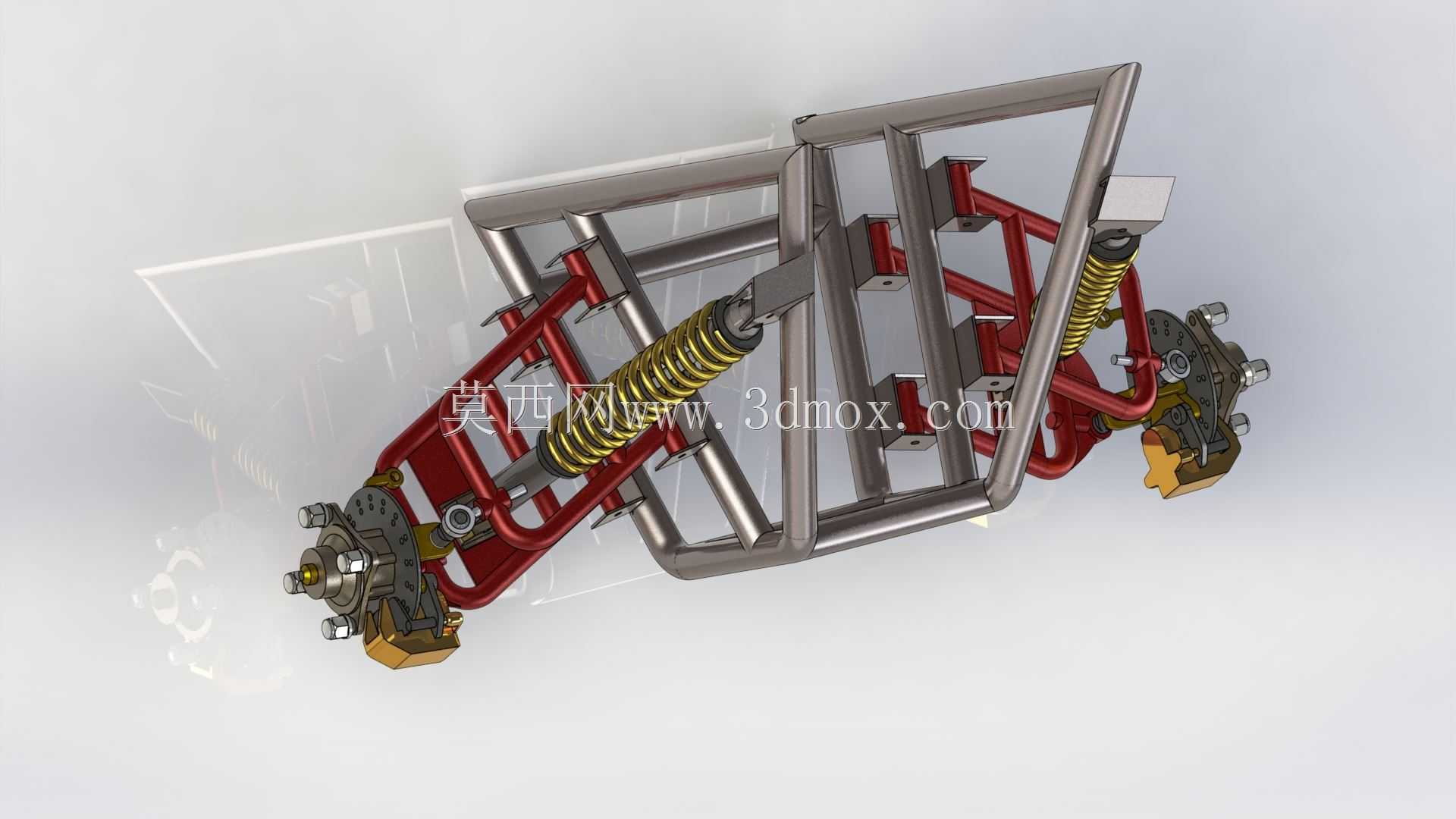

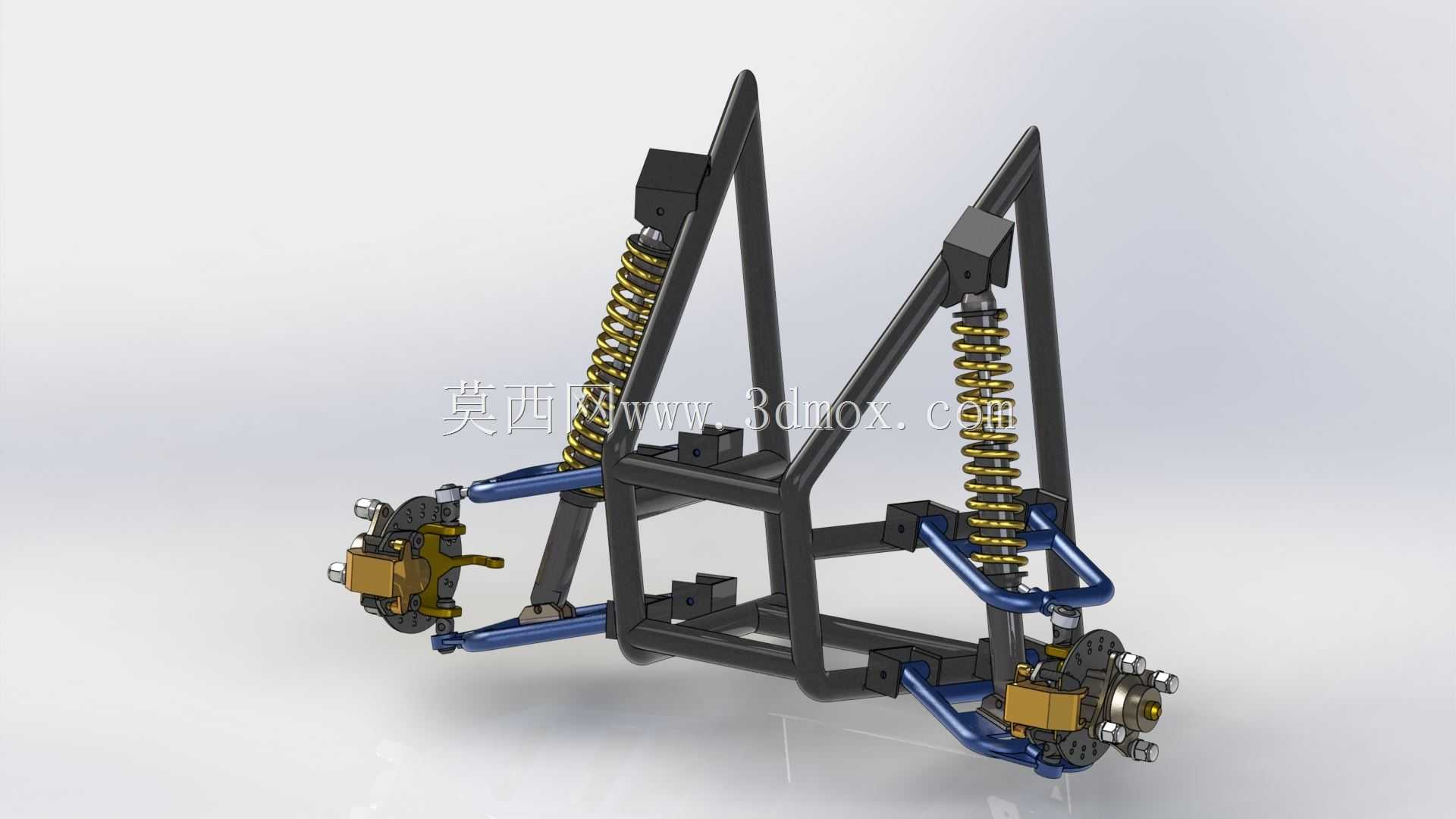

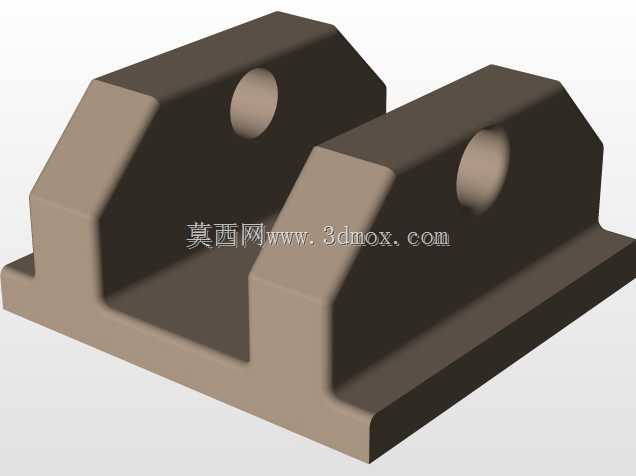

该结构为全地形车前部底盘悬架总成，主要适配非铺装路面行驶的小型全地形作业、休闲越野车辆，在山地穿越、林间作业、户外救援、休闲越野等场景中，承担前部承载、路面冲击过滤、转向执行的核心功能，是全地形车行驶系统中直接决定操控稳定性与行驶安全性的核心部件。整套结构采用双叉臂式独立悬架布局，左右两侧对称布置，核心承载框架为钢管焊接式前副车架，采用高强度合金钢管弯折焊接成型，框架结构采用三角稳定构型，在保证整体抗扭强度的同时，尽可能降低前部结构的整体重量，适配全地形车轻量化的设计需求。两侧悬架分别配置螺旋弹簧与液压阻尼减震器，减震器上端通过铰接支座固定在副车架上部的安装点位，下端连接下摆臂结构，当车辆行驶在起伏路面时，车轮受到的垂直冲击会通过下摆臂传递至减震器，螺旋弹簧承担冲击载荷的缓冲作用，液压阻尼结构则抑制弹簧的往复弹跳，快速衰减路面传递的振动，保证车轮始终贴合地面，避免出现车轮悬空失去抓地力的情况。转向节总成集成在悬架外侧，连接上下摆臂的外端球头，同时预留轮毂安装接口与转向拉杆连接点位，既可以随悬架上下摆动实现减震行程，也可以围绕主销轴线转动实现车辆转向功能，转向节采用高强度铸钢材质，兼顾抗冲击性能与结构刚度，能够承受越野场景下的侧向冲击与纵向载荷。上下摆臂采用钢管焊接的A字型结构，内端通过橡胶衬套与副车架铰接，外端通过球头销与转向节连接，A字型结构能够提供足够的侧向支撑刚度，在车辆过弯时抵抗侧向力带来的悬架形变，保证转向精准度，同时橡胶衬套能够过滤路面传递的细碎振动，减少振动直接传递至车架带来的车身共振。整套结构的安装边界清晰，副车架预留了与主车架连接的四个固定点位，可直接通过螺栓与全地形车的主车架前部对接，减震器、摆臂、转向节的安装点位均采用通用化接口设计，可适配不同尺寸的越野轮胎与轮毂规格，悬架的上下行程经过针对性调校，能够满足±120mm的跳动行程需求，在车轮上下跳动过程中，轮距与主销倾角的变化量控制在合理区间，避免轮胎出现异常磨损，同时保证转向过程中的回正力矩稳定。在设计过程中，整套结构充分考虑了全地形场景下的使用需求，所有铰接点位均做了防尘密封设计，避免泥沙进入铰接部位造成磨损，外露的结构件均做了防锈防腐处理，能够适应潮湿、多泥沙的野外使用环境，整体结构没有冗余设计，在保证结构强度的前提下尽可能压缩了前部结构的横向与纵向尺寸，为前部的动力传动部件、散热部件预留了充足的安装空间。
