便携插拔式金属外壳闪存U盘结构

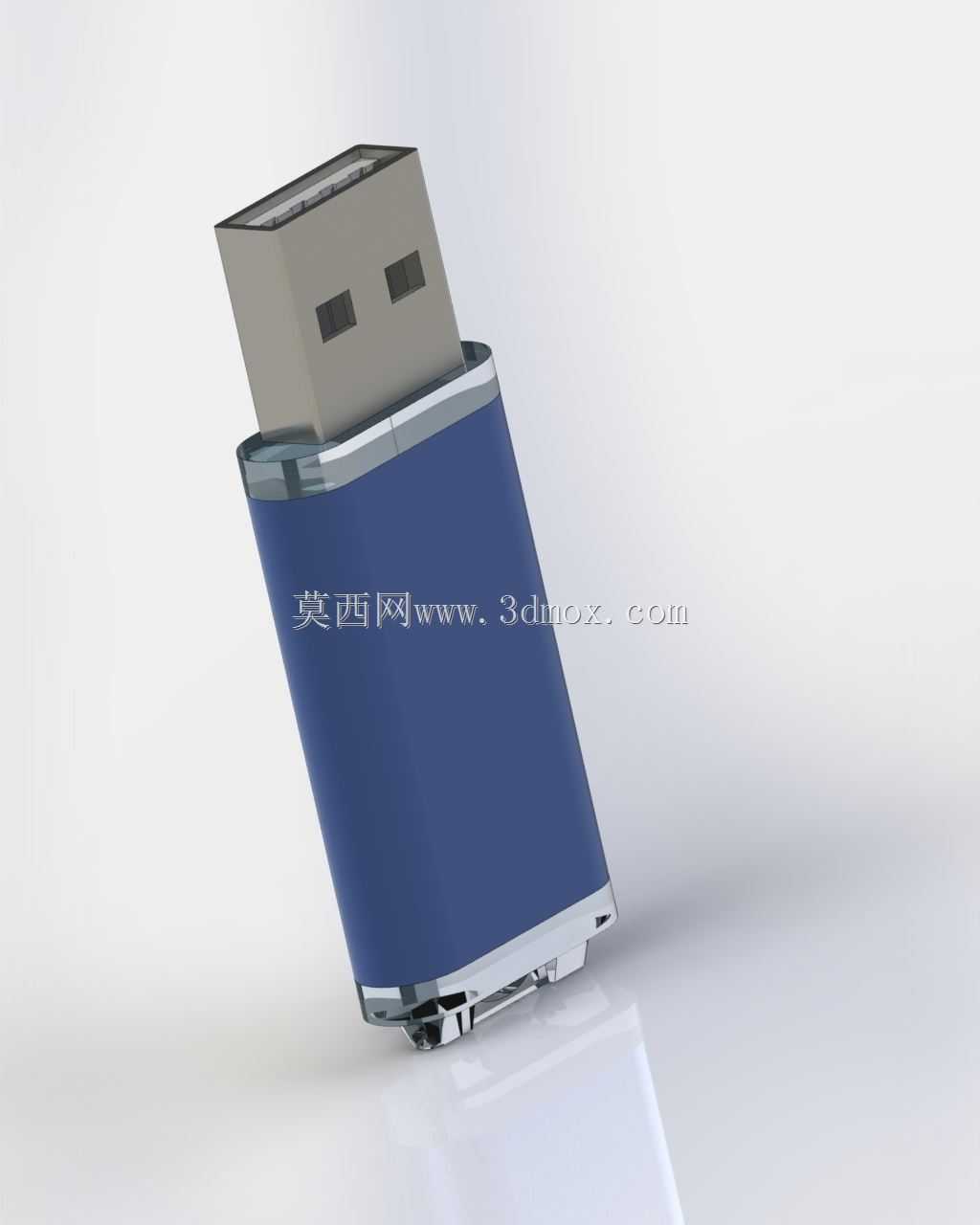

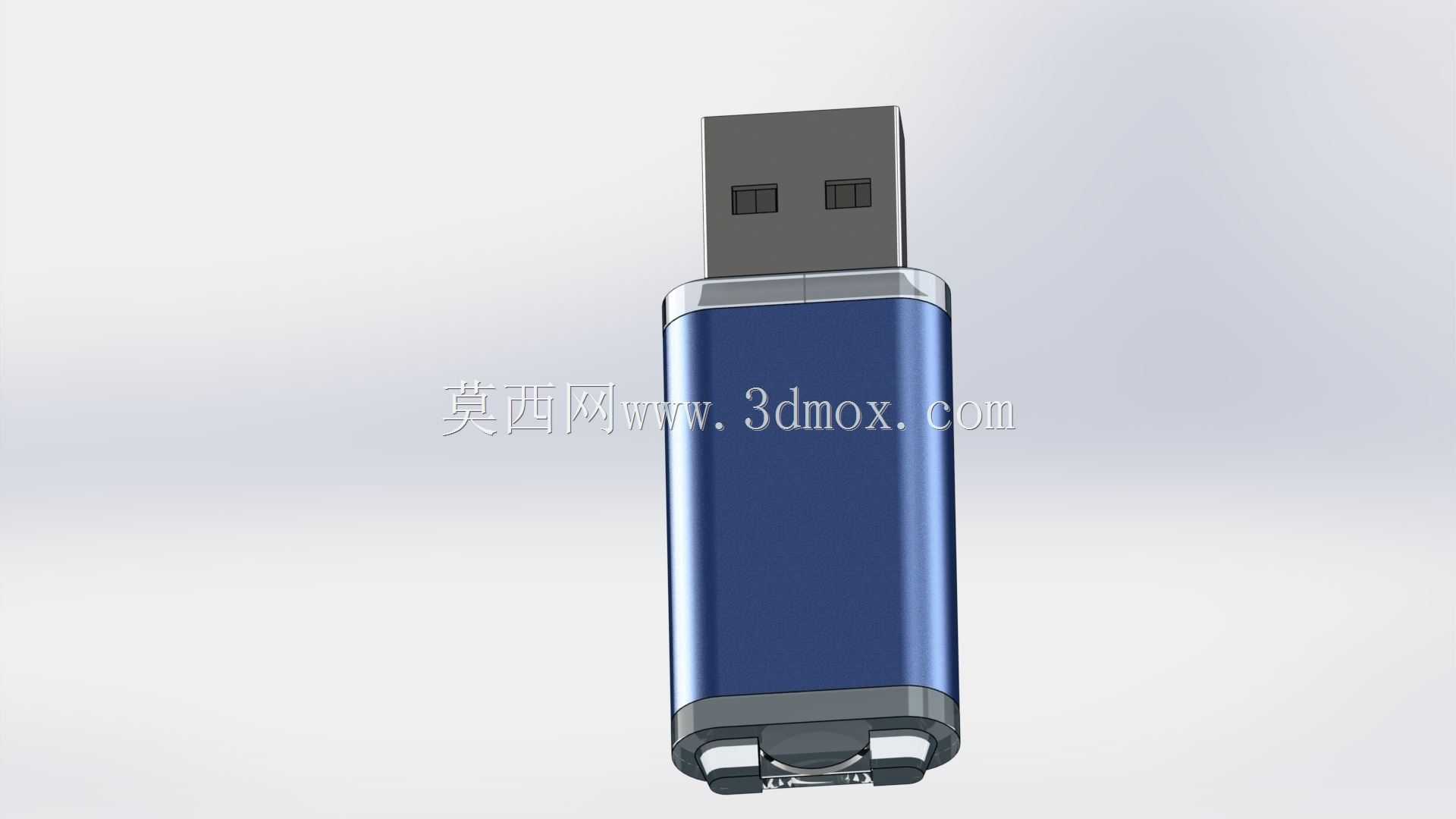

　　这款便携闪存存储装置采用直插式USB公头外露的经典布局，整体为三段式同轴圆柱壳体结构，顶端为标准USB Type-A金属插接端，中段为深蓝色阳极氧化铝合金主筒体，底端设置灰色工程塑料端盖与挂绳孔位，整体轴向长度控制在常规便携U盘的60mm区间内，筒体最大外径约18mm，握持段做了细微的收腰过渡，单手握持插拔时不会出现硌手的棱角。

　　从实际使用场景来看，这类直插式闪存盘主要面向办公资料跨设备转运、工业现场工控机程序备份、现场调试参数拷贝、嵌入式设备固件烧录等高频插拔工况，不需要额外配置数据线，也没有伸缩式接口的滑动卡位失效隐患，在车间多粉尘、多油污的环境下，金属筒体的抗磕碰能力远优于全塑料外壳产品，日常放在工具包、工装口袋里和扳手、螺丝刀等金属工具混放，外壳也不容易被挤压开裂。

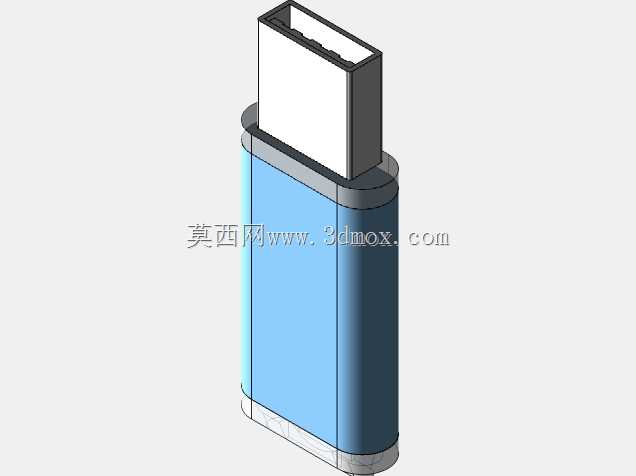

　　结构设计上，顶端USB金属插头的基座和中段铝筒之间做了一圈银色装饰限位环，这个环并非单纯外观件：它同时承担轴向定位作用，PCB板从铝筒内部向前延伸，前端的USB金手指插接段完全卡在金属插头外壳的限位槽内，后端通过两颗隐藏在底端塑料端盖内的卡扣固定在筒体内部，整机组装不需要额外打螺丝，装配时先把贴装好闪存颗粒、主控芯片的PCB板从筒体后端推入，待前端USB插头到位后，再把底端塑料端盖压入铝筒尾部的卡槽，端盖两侧的倒钩直接卡在铝筒内壁的预留凹槽里，装配效率很高，后期如果需要拆解维修，只需要用薄片工具撬开尾盖即可取出内部PCB。

　　筒体选用6063铝合金拉型材做基底，表面做深蓝色喷砂氧化处理，一方面铝壳可以充当内部闪存芯片的辅助散热面，长时间连续大文件读写时，主控和闪存产生的热量可以直接通过PCB传导到铝壳向外散出，避免全塑料外壳内部积热导致闪存掉速；另一方面金属外壳可以屏蔽外界电磁干扰，在工业车间靠近变频器、伺服驱动器的强电磁环境下，插在工控机USB口上读写数据时，不容易出现通讯误码、盘符意外丢失的问题。底端塑料端盖采用ABS+PC混合材质，抗冲击韧性好，端盖底部预留的挂绳穿孔可以搭配钥匙扣、防丢挂绳使用，避免现场作业时随手放置遗失。

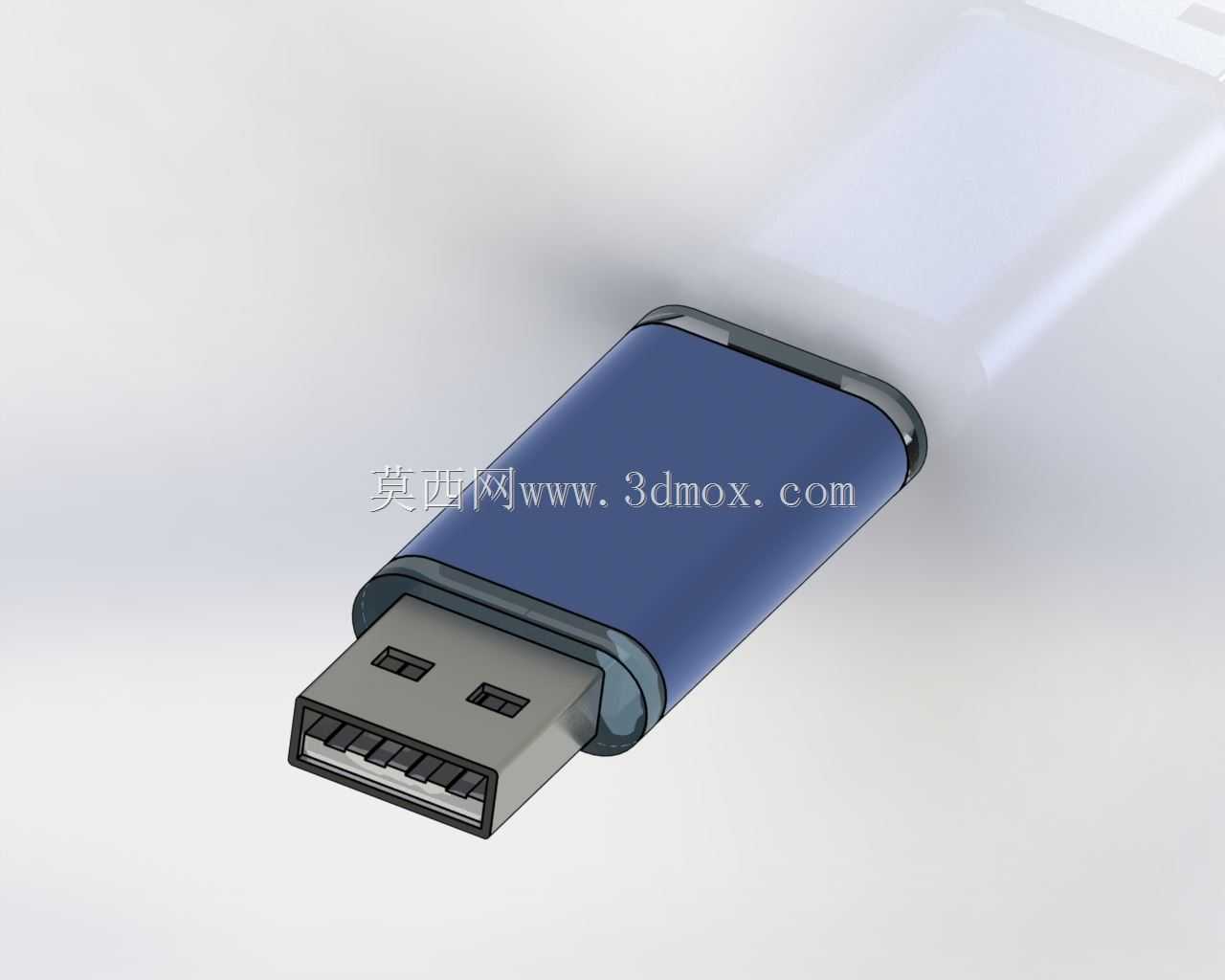

　　接口部分完全遵循USB Type-A公头的标准尺寸规范，金属插壳的厚度、长度、两侧弹片的预留间隙都符合通用串行总线的机械尺寸要求，插入台式机前面板、笔记本侧边、工控机前置USB口时，插入深度控制在标准的14mm，不会出现插不到位、相邻USB口被筒体干涉遮挡的问题——筒体外径18mm的设计特意避开了多口USB集线器相邻口的间距，插在并排布置的USB端口上时，不会挡住旁边的接口。内部PCB布局上，主控芯片布置在靠近USB插头的一侧，两颗闪存颗粒并排贴在PCB中段，板上预留了电源滤波电容的焊盘，供电走线做了加宽处理，应对工业设备USB口供电波动的工况。

　　外观细节上，铝筒两端的塑料封边都做了R2左右的圆角过渡，没有尖锐合模线，USB金属插头的两个方形定位孔完全符合标准接口的防呆结构，反方向无法插入端口，从根源上避免用户暴力反插损坏接口。尾盖底部的挂绳孔做了贯通式设计，挂绳穿过之后受力直接作用在塑料端盖的加强筋位置，拉扯时不会出现端盖开裂的问题。整体结构没有多余的活动部件，长期使用的故障点仅集中在USB金手指磨损环节，正常千次以上插拔循环后依然可以保持稳定的接触性能，兼顾了日常数码使用和工业现场便携存储的耐用性需求。
