雀巢红色带柄马克杯外观结构造型

　　该作品呈现的是一款带侧置握柄的红色杯体造型，整体采用近似圆角三角形的非圆截面作为主体轮廓，区别于常规圆柱马克杯，在握持、摆放和视觉识别上都有更明确的方向性。杯身从底部到口部保持较高的直壁比例，侧壁过渡连续，棱边位置通过圆角弱化尖锐感，使金属质感的红色表面在光照下能够形成连贯的高光带。杯口设置一圈浅色包边，内壁采用深色材质表现，开口轮廓与外壁截面保持一致，壁厚关系在模型中通过口部环形边界得到体现。

　　从实际使用场景看，这类杯体可用于办公桌面、饮品展示、家居餐厨以及品牌周边产品设计。非圆形截面的优势在于杯体放置后不易随意转动，正面标识区域更容易保持朝向使用者；三角圆角形态也能在有限桌面空间中减少与文件、键盘、笔记本等物品的干涉。侧柄位于杯身一侧，柄体采用弯曲闭环结构，上端靠近杯口肩部，下端回落至杯身中下部，形成可供手指穿握的空间。手柄与杯壁的连接处做了加宽过渡，避免局部应力集中，同时在视觉上形成饱满的支撑根部。

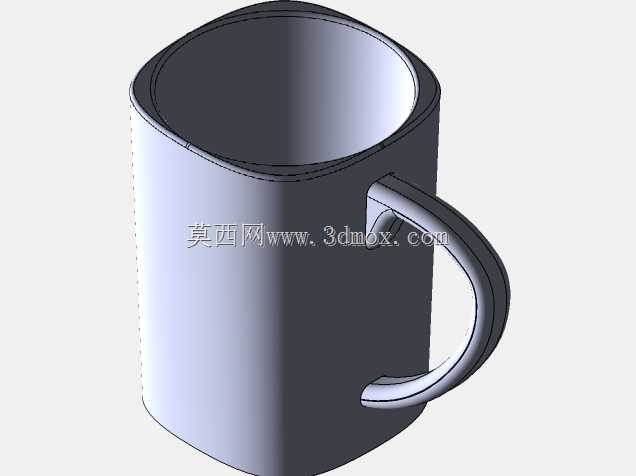

　　结构建模时，杯体可先通过草图建立外轮廓，再沿高度方向拉伸或放样形成主体；内腔按照设定壁厚偏置，口部保留平整环形端面。底部需要设置足够的接触面积，圆角三角底面在桌面上形成稳定支撑，不宜将底缘做成过窄的线接触。手柄部分适合采用扫掠方式完成，路径从杯壁上接合点出发，经外侧弧形空间再回到杯壁下方，截面沿路径保持圆润椭圆或类圆形。手柄与主体合并后，应检查接合区域的曲面连续性和实体厚度，尤其是上端根部，若截面突变过大，后期渲染会出现折光异常，若用于快速成型或注塑评估，也可能产生局部壁厚不均。

　　外形边界方面，杯体高度明显大于开口宽度，属于竖向修长比例。开口的非圆轮廓使最大宽度集中在三角形圆角方向，布置手柄后，整体占用空间需要同时计入杯身截面和柄部外凸距离。在桌面摆放时，手柄外侧构成最大干涉边界，杯身另一侧则保留较平滑的弧面；若将其放入杯架、洗碗机格栏或包装内衬，需要按含柄外包络尺寸校核，而不能只测量杯体直径。杯底与放置面接触的区域应保持水平，底角可设置小圆弧，以减少磕碰掉漆和应力集中。

　　材质表现上，外壁采用高光泽红色涂层效果，适合表现烤漆、阳极氧化金属或覆膜金属杯的观感；口部浅色圈边可理解为卷边、装饰圈或不同材料的口部保护结构；内壁深色区域与红色外壁形成对比，有助于突出杯口深度。渲染时应关注红色曲面在圆角棱线处的明暗变化，手柄内侧因空间遮挡会产生较深阴影，杯口内壁需要保留反射层次，避免整体变成纯黑平面。

　　从设计思路看，该杯体没有采用复杂附件，而是通过截面形状、颜色和手柄曲线建立识别度。圆角三角截面兼顾了造型新鲜感和加工可行性，直壁主体有利于拔模、成型和容量控制；侧柄曲线则承担人机握持功能，其内侧净空需满足成人手指通过，柄体外侧与杯壁之间保持均匀间隙。若后续面向工程落地，还可在此模型基础上补充底部防滑垫、口部卷边半径、内壁容量刻度、品牌标识平面以及包装堆叠限位结构，使外观造型进一步转化为可评审的产品数字样机。
