直板触控智能手机整机外观结构设计

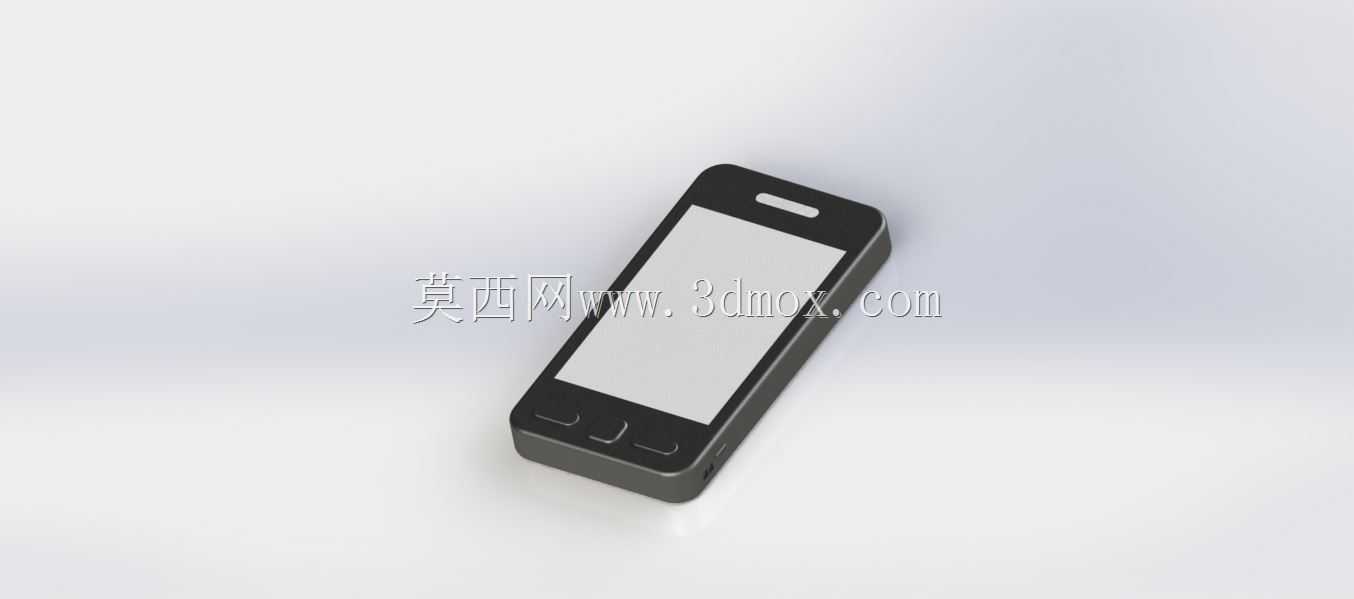

　　这款直板触控手机的整机三维结构，围绕早期便携通讯终端的量产装配逻辑搭建，所有外观面与内部预留空间都按照消费电子整机的实际堆叠要求规划。整机采用一体化圆角矩形机身，正面覆盖大尺寸触控显示区域，屏幕上方预留狭长的听筒出声槽，屏幕下方排布三枚实体触控功能按键，机身侧边做连续圆弧过渡，握持时边角不会硌手，整机长宽厚比例贴合单手握持的人体工学范围，厚度控制在便携口袋可轻松容纳的尺寸区间。从结构设计思路来看，整机先确定正面屏幕的可视边界，再向四周延伸出前壳的支撑边框，边框宽度兼顾屏幕防护与整机强度，避免屏幕边缘直接受外力冲击。后壳与前壳采用扣合加螺丝固定的装配方式，三维模型中预留了前后壳的装配止口，止口的搭接深度按照塑胶壳体的常规装配公差设定，

　　既可以保证组装后壳体之间无缝隙，也能在维修拆卸时不会出现卡扣断裂。机身内部的空间划分完全贴合功能组件的排布需求：屏幕下方的主板区域预留了主控芯片、存储模块、通讯射频单元的安装位，机身下部预留麦克风与主按键的走线空间，上部听筒位置对应出声通道，背部预留电池仓的容纳空间，电池的外形尺寸与仓体侧壁预留0.2毫米左右的装配间隙，方便电池装入且不会出现晃动。侧边的按键、接口位置都在模型中做了对应避让，音量按键、电源按键的凸点高度控制在合理范围，按压行程清晰，底部的充电与数据接口开孔位置避开内部主板的元器件排布，接口外围预留密封胶圈的安装槽位，可实现基础的防尘防泼溅能力。在实际行业应用场景中，

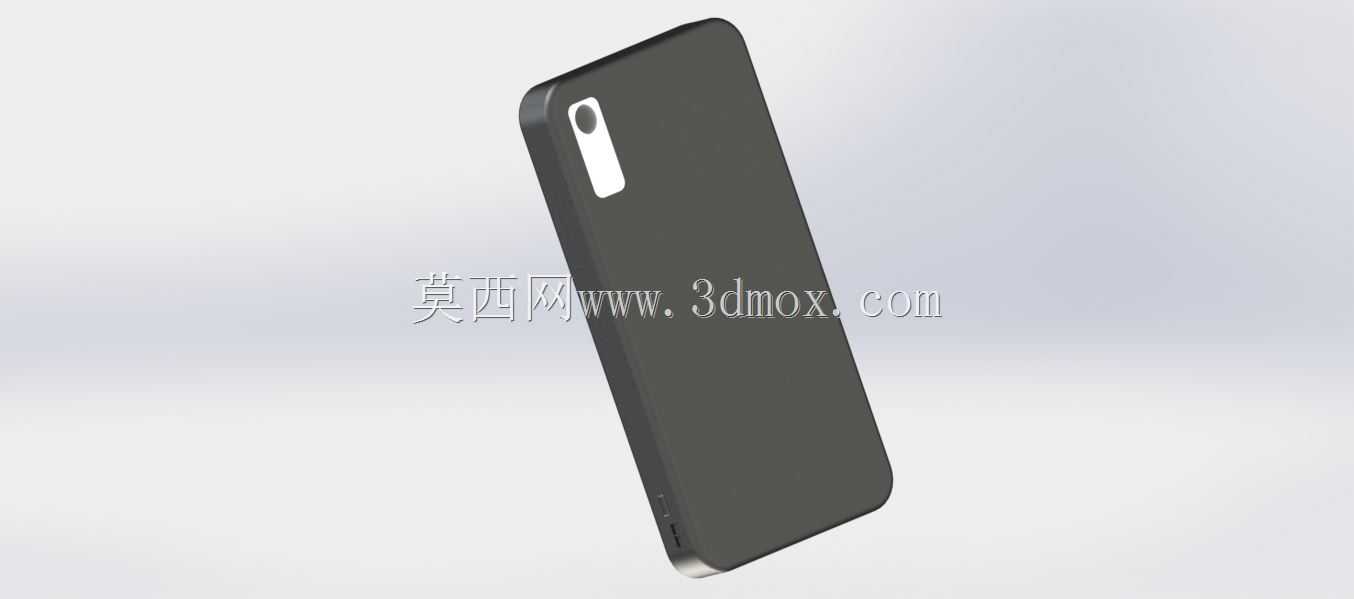

　　这类整机三维结构可用于消费电子开发阶段的外观手板验证，结构工程师可以直接在模型基础上拆分前后壳、按键、电池盖等单独零件，核对每个零件的拔模角度，确认塑胶注塑生产时的出模方向，避免出现倒扣无法量产的问题。整机的安装边界也做了充分考量：屏幕组件通过背胶固定在前壳的凹槽内，凹槽深度与屏幕厚度匹配，屏幕背面与主板之间预留缓冲泡棉的空间，防止整机跌落时屏幕直接挤压主板元器件。听筒的出声通道从机身正面的开槽直通内部听筒腔体，通道内壁做平滑过渡，避免声音传输过程中出现杂音衰减。背部摄像头的开孔位置对应主板上摄像头模组的安装基准，开孔周边的凸台高度可以保护镜头镜片不被桌面摩擦刮花。机身四个角位做了加厚处理，

　　跌落冲击时角位的塑胶结构可以吸收大部分冲击力，降低屏幕碎裂的概率。模型中所有外观曲面都做了连续曲率处理，正面玻璃面板与侧边塑胶边框的衔接处预留微小的台阶差，既可以避免组装时玻璃边缘外露割手，也能为后续表面喷涂、阳极氧化等工艺留出加工余量。对于通讯终端的结构设计从业者来说，这个完整的整机模型可以直接用来核对堆叠方案的合理性，验证各个功能组件之间是否存在干涉，提前在设计阶段排除装配冲突，减少后续手板制作的反复修改成本，也可作为同类型直板便携数码产品结构设计的参考基准，梳理消费电子从外观造型到内部零件排布的完整设计逻辑。
