多孔异形连接固定机械零件结构设计

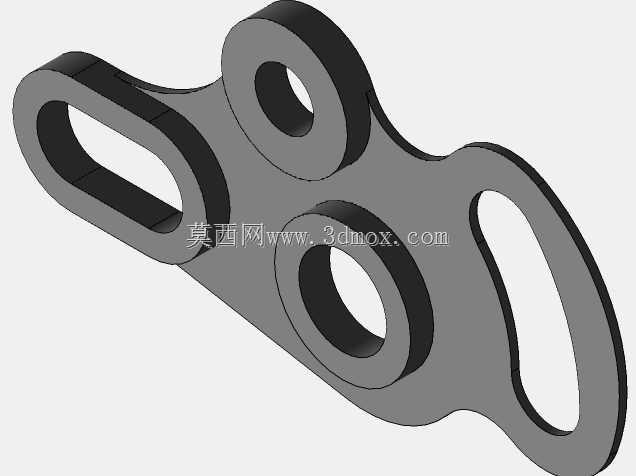

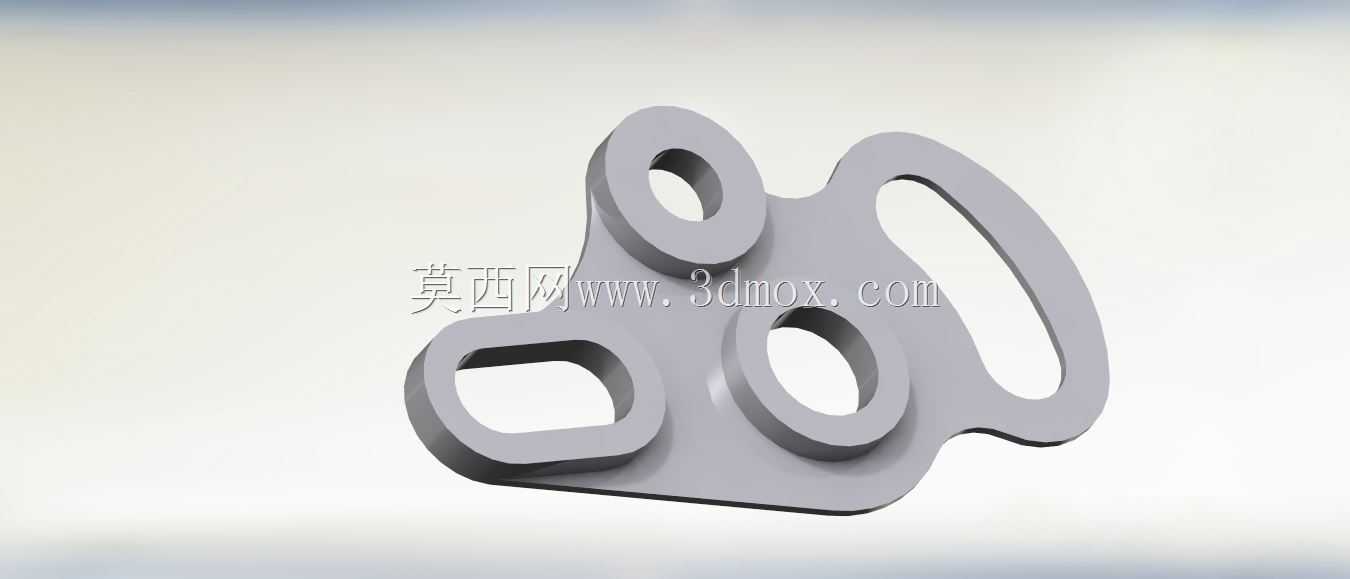

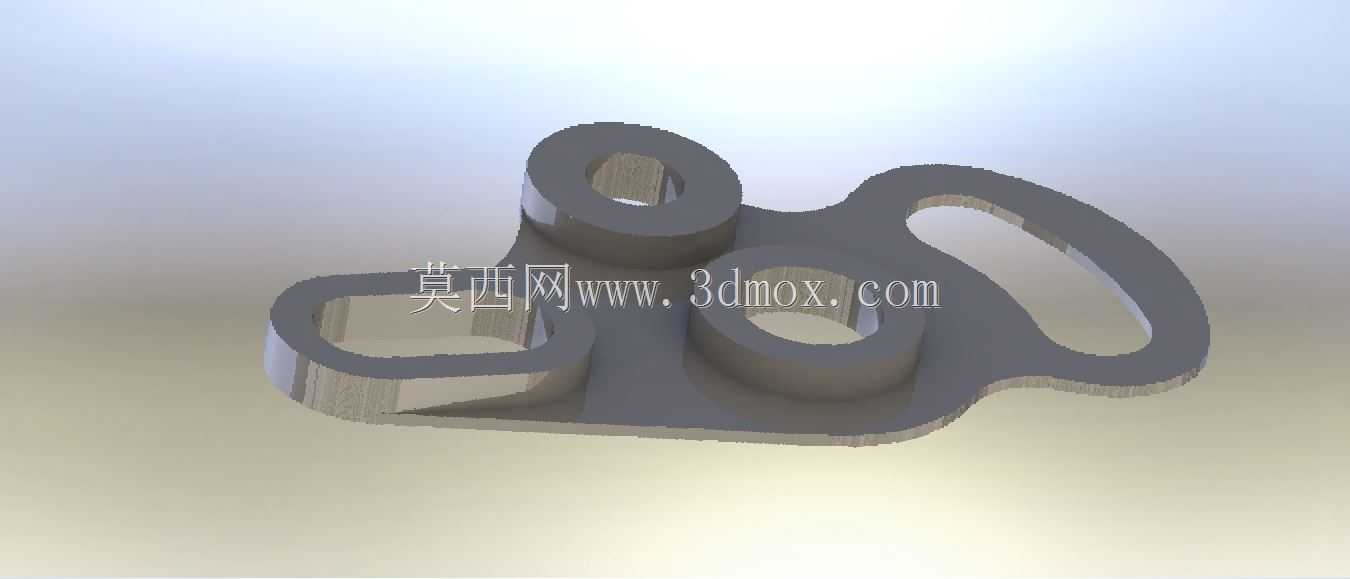

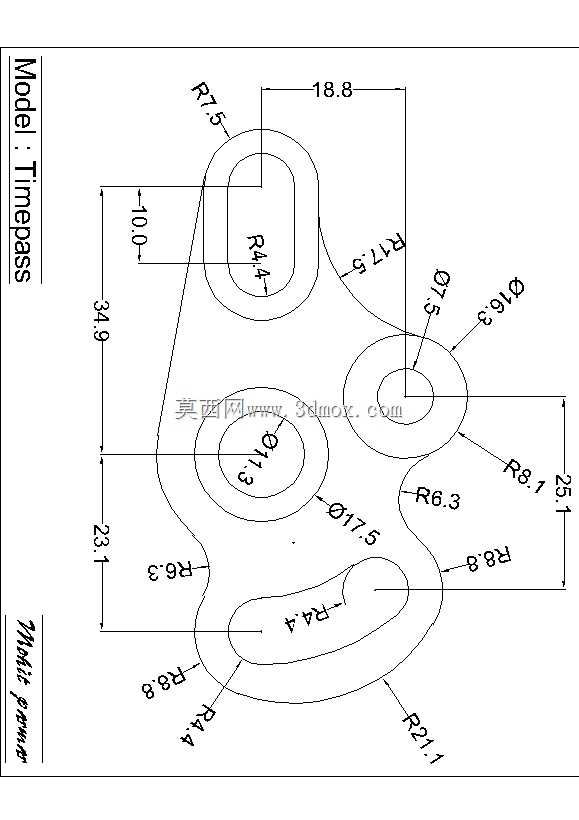

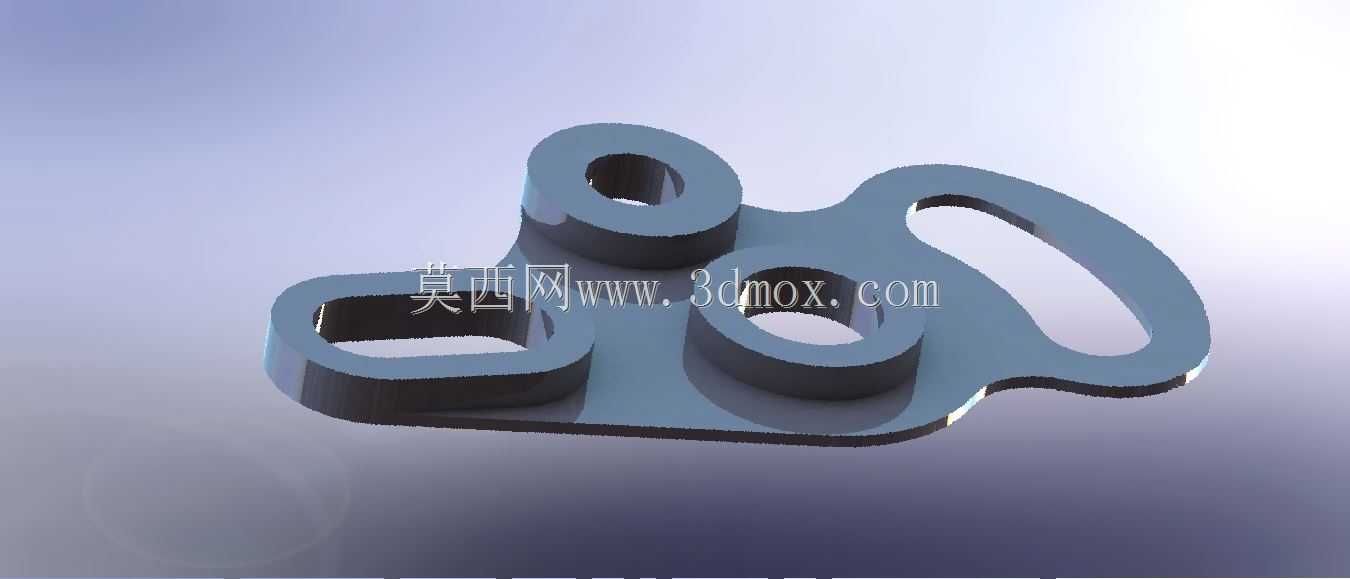

该异形多孔连接零件主要应用于轻工自动化输送设备、小型动力传动模组以及非标工装夹具的装配衔接场景，作为不同功能组件之间的过渡连接件使用，能够在紧凑的设备安装空间内，同时完成三个不同轴向部件的定位固定与载荷传递，替代传统多零件拼接的连接方案，有效减少装配环节的零件数量，降低设备整体的装配累计误差。在实际设备运行过程中，该零件需要承受来自连接端的周期性拉压载荷与小幅振动冲击，因此整体结构采用一体化成型设计，避免拼接结构带来的应力集中缺陷，保障长期运行下的结构强度可靠性。从设计思路来看，该零件首先根据安装空间的边界约束，确定了非对称的异形轮廓走向，在避让周边其他运动部件的前提下，最大化利用有限的安装区域布置连接点位：三个带凸台的同轴孔位分别对应不同直径的连接轴或紧固件，凸台结构能够有效增加孔位的接触受力面积，降低紧固件连接时的局部压强，避免长期受力下的孔位变形；两个异形镂空槽一方面用于穿设线缆或细小的管路附件，另一方面能够在不影响整体结构强度的前提下，降低零件自身重量，减少设备运动模组的惯量负载，提升设备运行的响应速度。在外形尺寸与安装边界方面，该零件整体轮廓最大长度控制在适配小型模组安装的尺寸区间，所有孔位的中心距公差严格按照机械装配的IT7级精度设定，保障装配时的同轴度要求；零件的安装端面预留了足够的紧固件沉头空间，安装后紧固件端面不会突出零件表面，避免与周边运动部件发生干涉；零件的边缘全部做了圆角过渡处理，既能够消除加工过程中的锐边毛刺，也能减少应力集中点，提升零件的抗疲劳性能。零件的厚度根据承载需求做了差异化设计，孔位受力区域厚度更大，非受力的轮廓区域适当减薄，在强度与轻量化之间取得平衡，适配小型工业设备紧凑化、轻量化的设计趋势，能够在各类非标自动化设备、小型传动机构中作为通用连接构件使用，满足多点位同步连接固定的装配需求。
