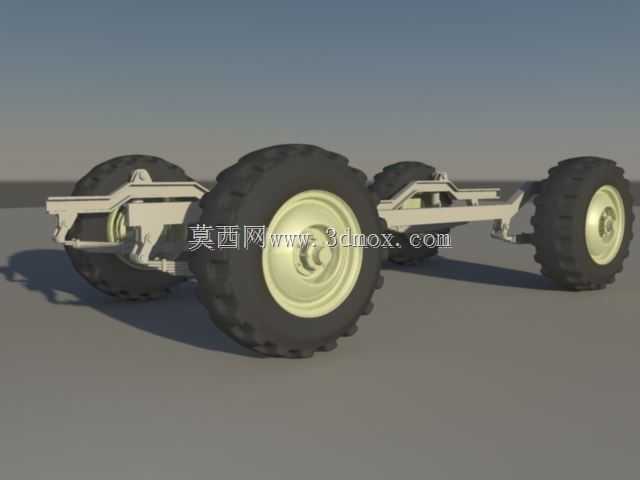

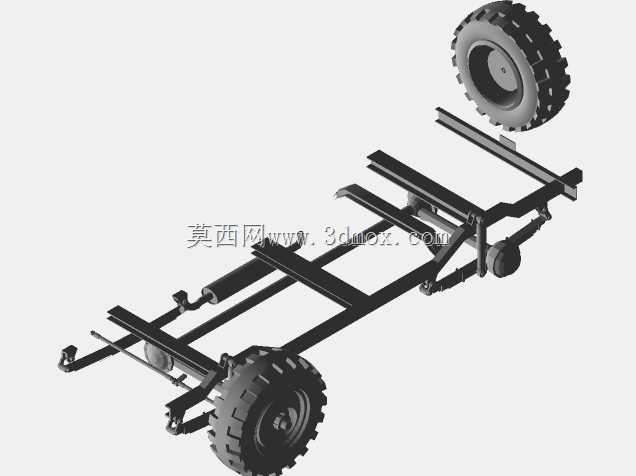

威利吉普车轮底盘行走系统结构展示

这套吉普车轮与底盘结构，主要面向越野车辆底盘研发、改装方案验证、车辆结构教学等场景使用，是越野车辆承载与行走功能的核心组成部分，承担着整车承载、动力传递、行驶缓冲、转向执行等核心功能，直接决定车辆在非铺装路面的通过性能与行驶稳定性。从功能特性来看，该底盘结构采用非承载式底盘的布局思路，整体车架采用刚性梁式结构，能够在复杂越野工况下承受较大的扭转应力与冲击载荷，避免车架出现过度形变影响行驶安全；配套的大尺寸越野轮胎搭配宽幅轮辋，能够增大轮胎与松软、凹凸路面的接触面积，降低接地比压，提升车辆在泥泞、砂石、坡地等场景的抓地力与通过性，减少陷车、打滑的概率。在设计思路上，该结构优先保障越野场景下的可靠性与通过性，车桥与车架的连接位置预留了充足的悬架安装空间，可适配钢板弹簧或者螺旋弹簧搭配减震器的悬架方案，能够根据不同的使用需求调整悬架行程与阻尼特性，兼顾铺装路面的行驶平顺性与非铺装路面的冲击缓冲能力；转向机构的连接点位采用标准化的铰接设计，能够保证转向动作的精准传递，减少转向虚位，同时预留了转向助力机构的安装位置，可适配不同规格的助力转向系统。从安装边界与尺寸适配来看，该底盘的轮距设定符合紧凑型越野车辆的通用尺寸规范，车架的安装点位预留了发动机、变速器、转向机、车身覆盖件的标准安装接口，能够适配多数小排量越野车型的动力总成布局，车轮的安装孔位采用越野车辆通用的孔距标准，可兼容同规格的多款越野轮辋与轮胎，方便后续的改装与配件替换；底盘的最小离地间隙设定充分考虑越野场景的通过需求，能够保证车辆在通过凸起障碍物、沟壑地形时，底盘核心部件不会发生磕碰损坏，前后桥的接近角、离去角预留空间也符合越野车辆的设计要求，能够应对大坡度的地形通行需求。整体结构的受力分布经过优化，载荷能够均匀传递到车架与车桥的各个受力点位，避免局部应力集中导致的结构损坏，能够满足越野场景下高强度、高负荷的使用需求。
