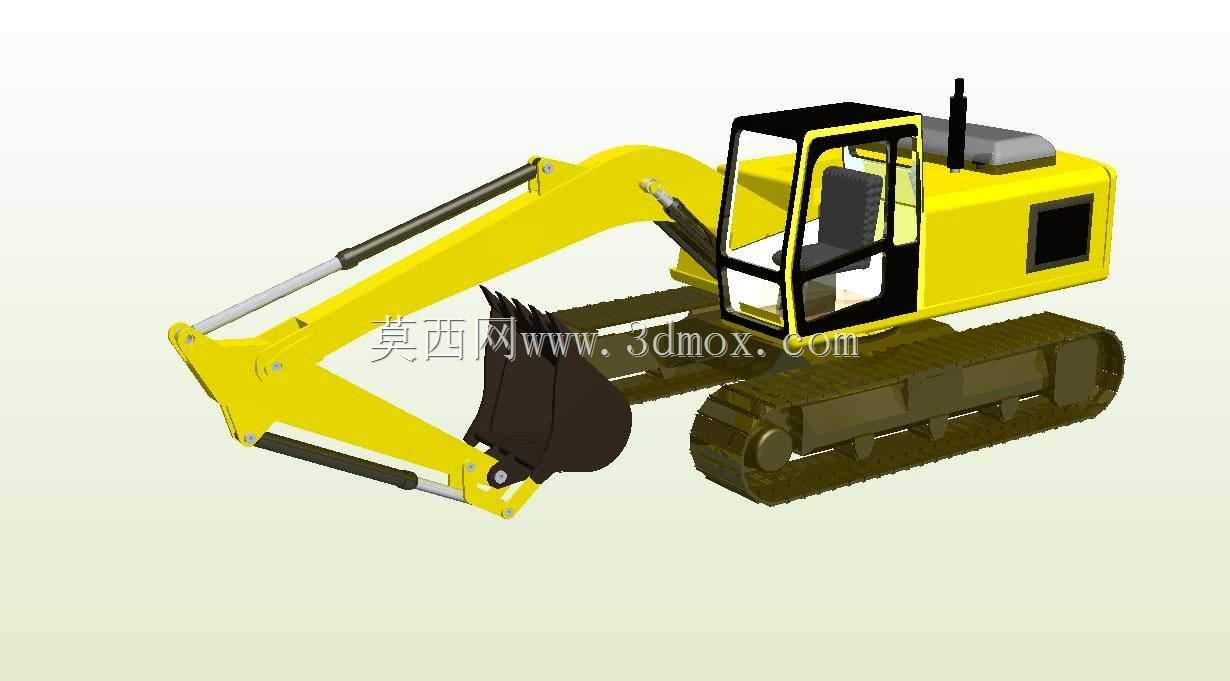

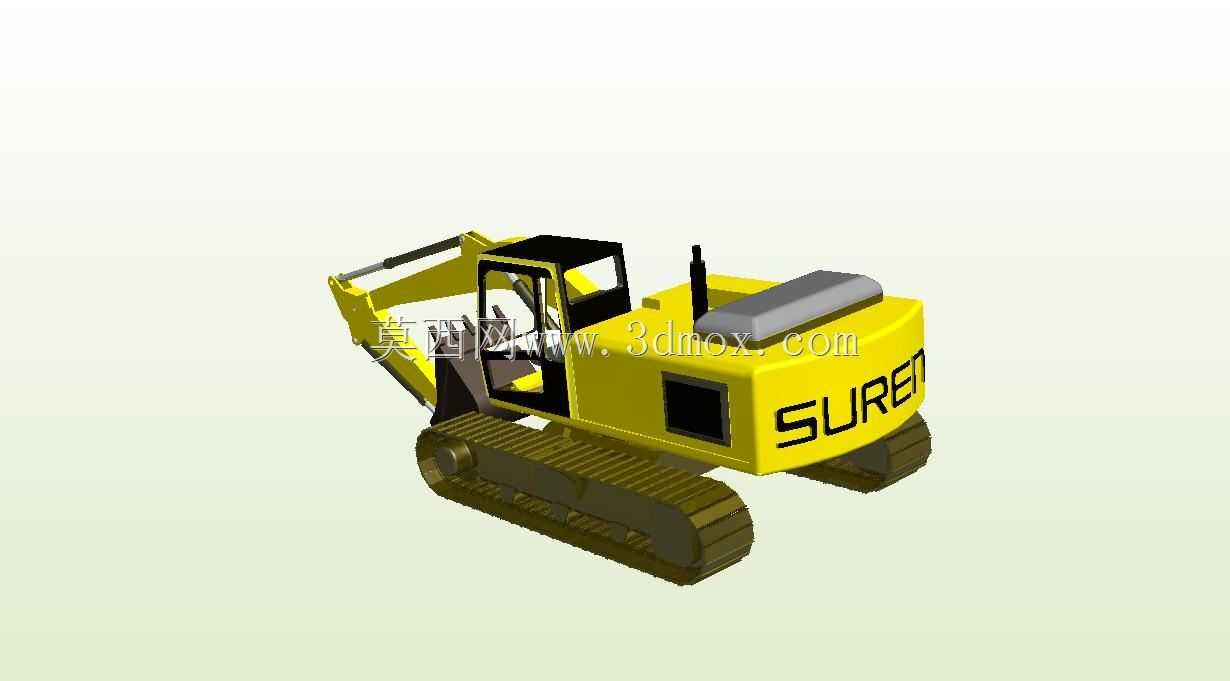

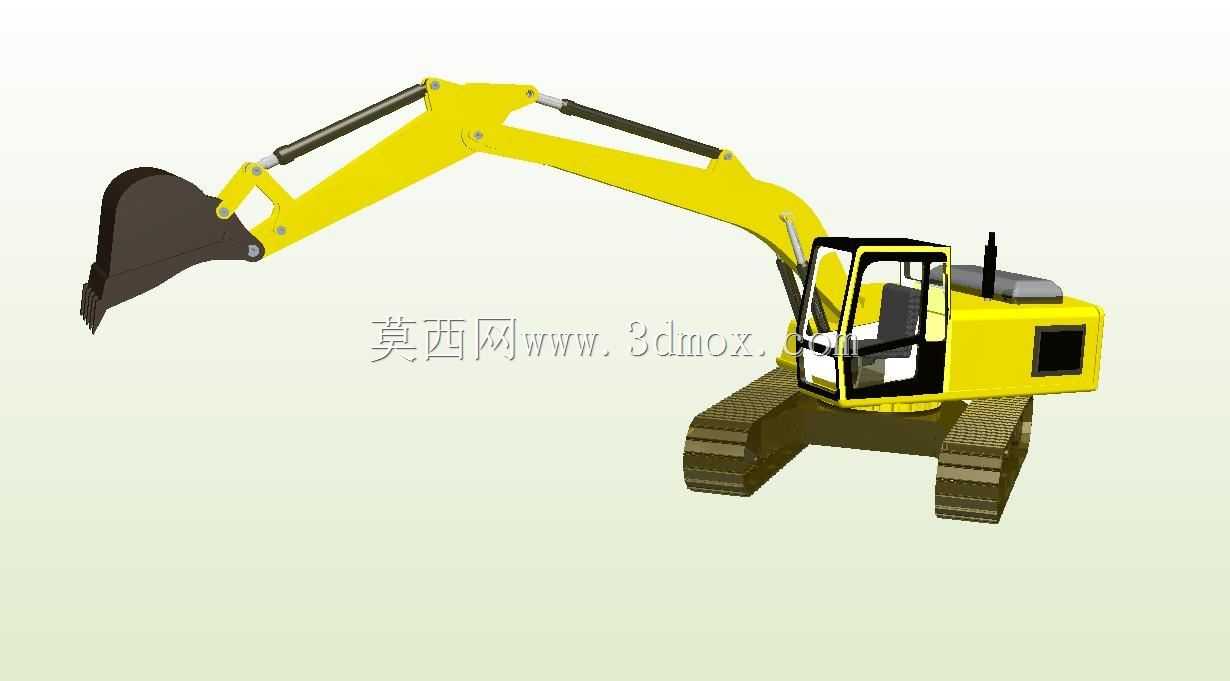

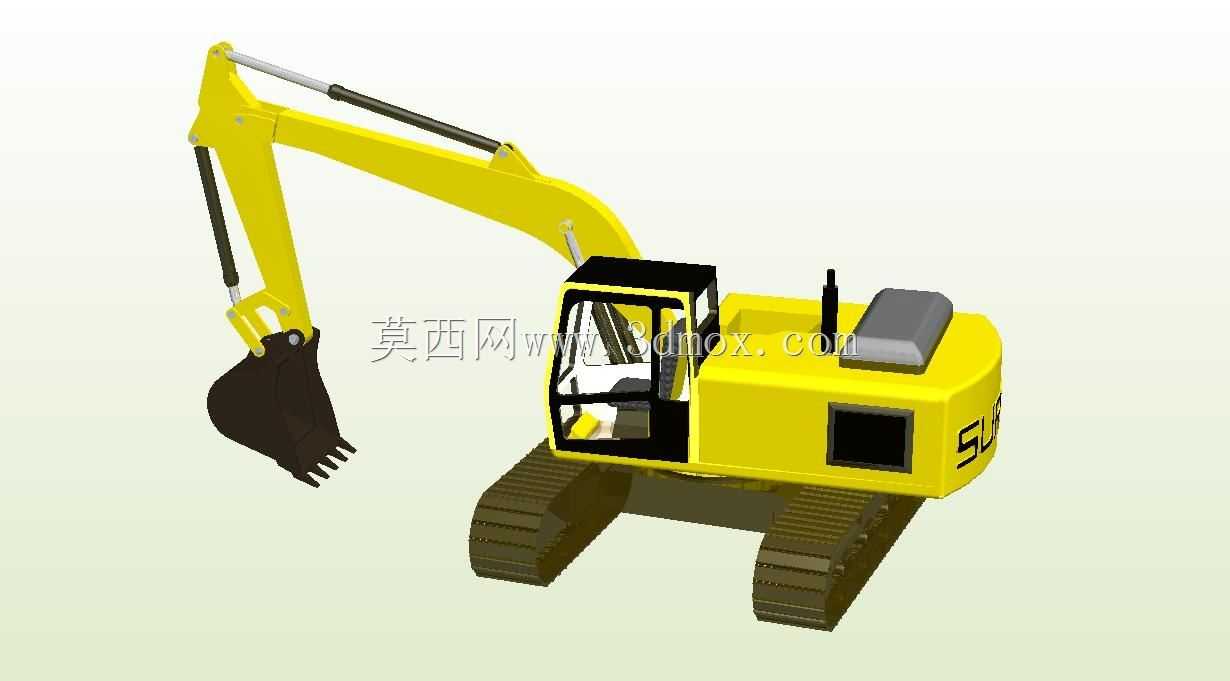

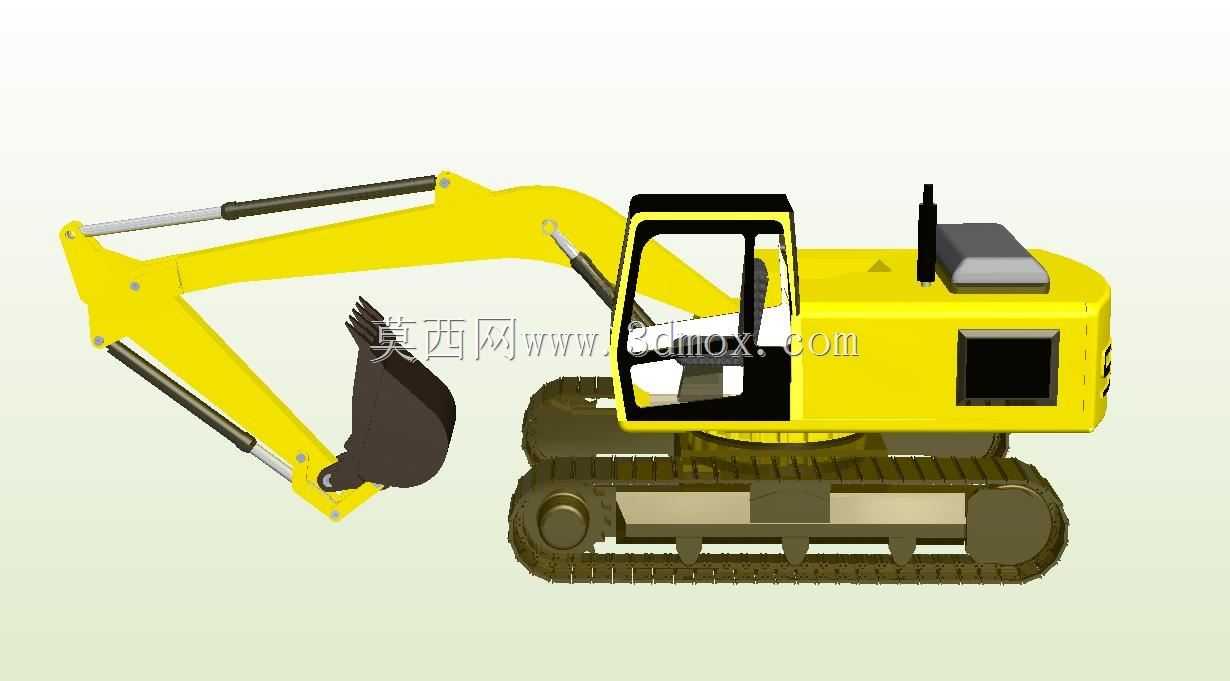

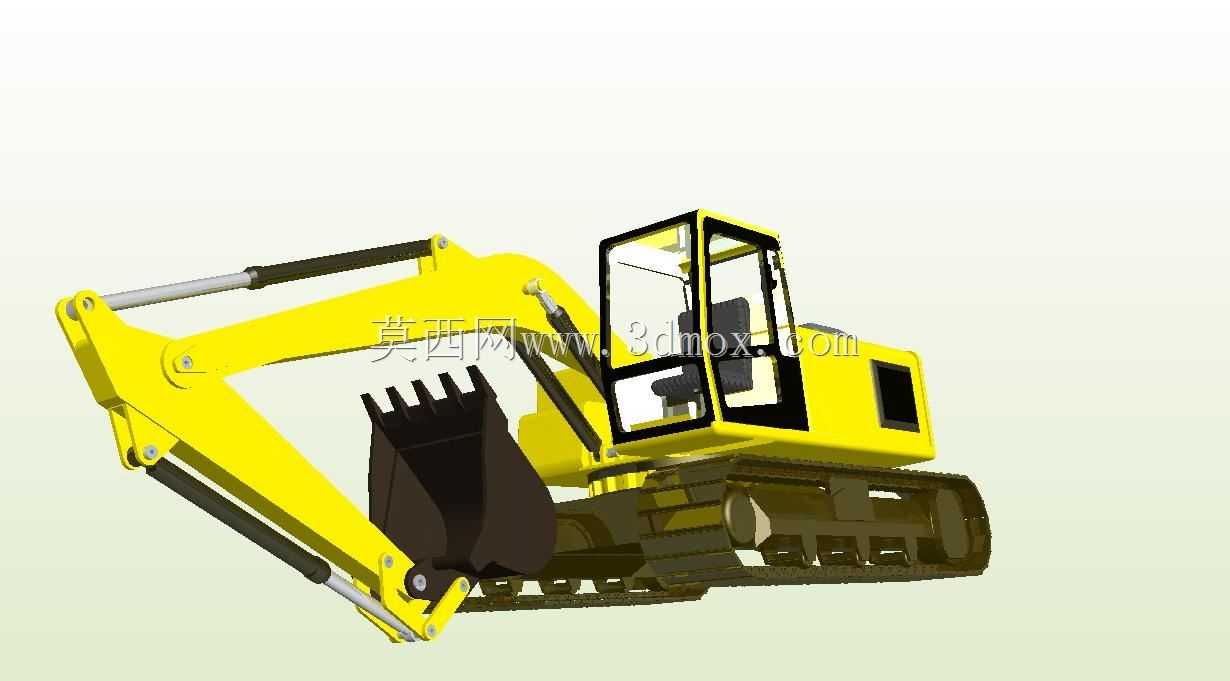

履带式液压挖掘作业设备三维结构

　　履带式液压挖掘机作为土方作业核心装备，广泛应用于矿山剥离、基建场地平整、基坑开挖、河道清淤、市政管线铺设等多类工程场景，在松散物料装卸、硬土预松后采掘、边坡修整作业中具备不可替代的作业优势，其作业覆盖范围可通过动臂、斗杆、铲斗的铰接配合实现多自由度调整，适配不同作业半径与挖掘深度的工况需求。该三维结构完整还原了整机的布局逻辑，下部行走机构采用履带式设计，接地比压控制在合理区间，可在泥泞、崎岖、松软的未硬化场地稳定通行，避免轮式设备易打滑、陷车的问题，履带架与回转平台的连接部位预留了回转支承的安装边界，可保证上部作业模块360度全回转动作，作业时无需频繁调整整机站位即可覆盖周边扇形作业区域，大幅提升狭小场地内的作业效率。

　　上部工作装置采用液压驱动的多连杆铰接结构，动臂、斗杆分别配置独立的液压油缸，可实现举升、收放、挖掘动作的独立控制，铲斗铰接点的运动轨迹可通过油缸行程的匹配调整，实现挖掘、提升、卸载的连贯动作，液压管路的排布沿动臂、斗杆的结构内侧布置，既避免作业过程中物料磕碰造成管路损坏，也预留了管路固定卡扣的安装位置，方便后期维护时的管路更换与密封件检修。驾驶室采用框架式结构设计，视野覆盖范围兼顾前方挖掘区域与两侧履带通行区域，操作位的布局符合人机工程要求，操纵杆、脚踏阀的安装位置与驾驶座椅的相对距离匹配常规作业姿态，减少操作人员长时间作业的疲劳感，驾驶室与回转平台的连接部位预留了减震元件的安装位，可过滤行走与作业过程中传递至驾驶室的振动。

　　动力舱布置在回转平台的后侧，与驾驶室之间设置隔热隔断结构，避免发动机工作产生的热量与噪音直接传递至操作区域，动力舱内部预留了发动机、液压泵、散热系统、燃油箱、液压油箱的安装空间，各部件的排布遵循管线最短、维护方便的原则，散热系统的进风、出风通道与舱体结构一体化设计，可保证高负荷作业时动力系统与液压系统的温度处于合理工作区间。整机的结构设计充分考虑了作业过程中的受力分布，动臂与斗杆的铰接部位、铲斗连接部位、回转平台与行走架的连接部位均做了加强结构处理，可承受挖掘作业时的偏载与冲击载荷，各铰接点的销轴安装边界预留了润滑脂注油通道，方便日常保养时的润滑维护，减少铰接部位的磨损量，延长整机的使用寿命。履带张紧机构的结构在模型中完整呈现，

　　可通过调整张紧油缸的行程调整履带的张紧度，适配不同路况的行走需求，避免履带过松造成脱轨、过紧加剧行走机构磨损的问题。铲斗的斗型设计针对土方作业优化，斗齿的排布角度可保证切入物料时的阻力最小，斗体的弧度设计可减少物料粘附，提升卸载时的顺畅度，针对不同作业工况，铲斗铰接点的尺寸边界可适配破碎锤、抓斗等多种属具的安装，无需大幅改动工作装置结构即可实现一机多用，拓展设备的应用场景。
